Проектирование электрической части ТЭЦ 180 МВт

1. Сооружения и инженерные коммуникации проектируемой электростанции

1.1. Выбор площадки строительства

Под площадкой электростанции понимается собственно промплощадка ТЭС, на которой размещены все основные сооружения, а также земельные участки, необходимые для размещения других объектов, входящих в комплекс сооружения ТЭС (водохранилище, золошлакоотвалы, склад топлива и слабоактивных отходов, очистные сооружения, открытые распределительные устройства и т.д.), включая объекты жилищно-гражданского строительства, трассы подъездных железных и автомобильных дорог и коридоры для линий электропередачи.

Выбор площадки новой электростанции является начальным и одним из наиболее ответственных этапов проектирования, так как принятое решение в значительной мере определяет сроки и стоимость строительства, возможность эффективной эксплуатации объекта.

Вопрос о размещении энергетического объекта решается последовательно, начиная с разработки перспективного плана развития отрасли и кончая утверждением проекта электростанции.

Руководствуясь утверждённой схемой развития энергосистемы, разрабатываются обосновывающие материалы строительства ТЭС, в которых определяются конкурентные пункты размещения и на основе их технико-экономического сравнения и согласований с заинтересованными организациями и ведомствами устанавливается район строительства. В обосновывающих материалах строительства определяется единичная мощность агрегатов, их количества и род топлива.

Для размещения проектируемой ТЭЦ необходима строительная площадь около 3,6 гектар, из расчета 0,01-0,03 га/МВт. При этом не учитывается территория, на которой размещены: склад топлива, железнодорожные станции с разгрузочными устройствами, золошлакоотвалы, которые выносятся за пределы строительной площадки.

Проектируемая ТЭЦ размещается вблизи центра тепловых нагрузок, на землях малопригодных для сельскохозяйственных работ. При этом учитывается дальнейший рост электрической нагрузки, роза ветров и требования норм санитарной безопасности.

Кроме того, учитываются такие факторы как, рельеф местности, качество грунта и уровень грунтовых вод, наличие железнодорожных магистралей, автомобильных дорог, местных строительных материалов и так далее. [1]

1.2. Генеральный план ТЭЦ

Основное требование предъявляемое к генплану ТЭЦ тАУ компактное расположение сооружений на площадке строительства. [1]

При разработке генерального плана учитывается возможность дальнейшего расширения проектируемой ТЭЦ. Для чего в створе главного здания, со стороны временного торца не предусматриваются объекты препятствующие его расширению.

Сооружения и объекты располагаются в соответствии с последовательностью технологического процесса.

Расстояния между зданиями и сооружениями принимаются исходя из нормируемых показателей.

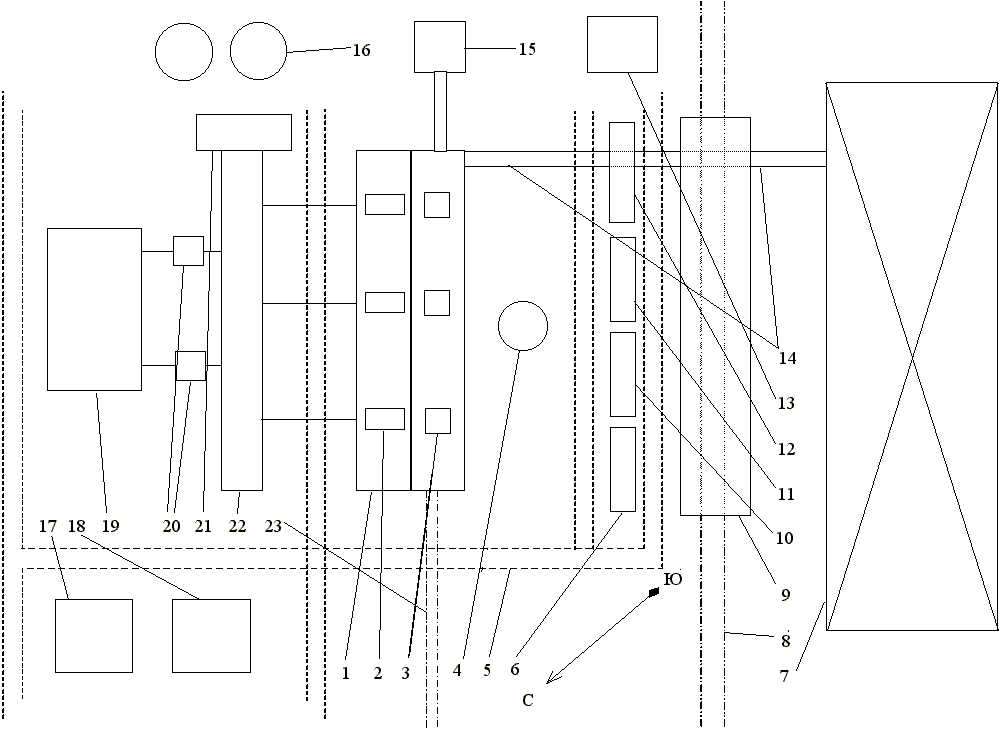

Генеральный план проектируемой ТЭЦ представлен на рисунке 1.1.

Рис. 1.1. Генеральный план ТЭЦ


  1. Главный корпус

  2. Генераторы

  3. Котлоагрегаты

  4. Дымовые трубы

  5. Автодорога

  6. Материальный склад

  7. Склад топлива

  8. Ж/д ветка

  9. Вагоноопрокидыватель

  10. Механическая мастерская

  11. Мазутное хозяйство

  12. Дробильный корпус

  13. Химводоотчистка

  14. Транспортная галерея

  15. Корпус управления (инженерно-бытовой комплекс)

  16. Градирни

  17. Масляное хозяйство

  18. Трансформаторная мастерская

  19. РУ 110 кВ

  20. Трансформаторы

  21. Главный щит управления

  22. Распределительное устройство генераторного напряжения с ячейками КРУ 10 кВ

  23. Водоток


1.3. Компоновка главного здания

Главное здание станции рекомендуется располагать возможно ближе к источнику водоснабжения. В зависимости от мощности станции и рельефа местности распределительное устройство обычно располагают за угольным складом или со стороны постоянного торца главного корпуса. Здания и сооружения, к которым должны подаваться железнодорожные, желательно располагать с максимальным приближением к железнодорожным путям. Ввод постоянных железнодорожных путей на площадку может быть осуществлён со стороны как временного, так и постоянного торца главного корпуса. Постоянный железнодорожный путь обязательно подводится к машинному отделению главного корпуса. [1]

В состав главного здания входят: котельное и турбинное отделение и многоэтажное промежуточное помещение, включающее совмещенную бункерную и деаэраторную этажерку.

Служебные помещения выполняются в виде отдельного здания, соединяемого с главным переходным мостиком на уровне основной отметки обслуживания.

Оборудование пылеприготовления, звено тракта топливоподачи размещаются в промежуточном помещении. Здесь же располагаются деаэраторы, блочные защиты управления и распределительное устройство 10 кВ.

Основные площадки обслуживания и блочные защиты расположены на одной отметке.

Котельные агрегаты развернуты хвостовыми газоходами к дымовым трубам.

Тяжелое оборудование и вращающие механизмы большой мощности размещаются на нулевых и низких отметках.

Расположение распределительного устройства собственных нужд выбирается так, чтобы длина кабелей была минимальной.

Турбинное и котельное отделения размещены параллельно друг другу. При этом котельное отделение может иметь разные компоновки: закрытую без связи конструкции здания с каркасом котла; закрытую с опиранием конструкций стены на каркас котла; полуоткрытую с опиранием кровли (шатра) на каркас котла (при этом стена котла совмещена с наружной стеной котельной); закрытую с подвесным котлом; открытую с установкой котла на открытом воздухе.

Турбины в машинном зале располагаются поперечно.

Котельное отделение имеет большую высоту, чем турбинное, но перекрытие в нем выполняется только на основной отметке обслуживания.

Машинный зал по высоте делится на два помещения. В верхнем располагаются турбины, в нижнем - конденсаторы, и вспомогательное оборудование, внутри и вокруг фундаментной рамы турбоагрегата.

Подземное хозяйство главного корпуса включает в себя фундаменты под здание и оборудование, и конструкции для прокладки коммуникаций.

Межэтажные перекрытия выполняются из сборных крупнопанельных плит.
