Расчёт зубчатых и червячных передач

Министерство образования

Российской Федерации

Вологодский государственный технический университет

Кафедра теории и проектирования машин и механизмов


Детали машин

Методические указания к курсовому проекту.

Часть I: расчёт зубчатых и червячных передач


Факультет: промышленного менеджмента


Специальности:

150200 - автомобили и автомобильное

хозяйство;

120100 - технология машиностроения,

металлорежущие станки и инструмент;

210200 - автоматизация технологических

процессов и производств


г. Вологда, 2000 г.

ВВЕДЕНИЕ

Темой курсового проекта по деталям машин является механический привод для различных исполнительных машин - конвейеров, станков и т.п. Проект носит комплексный характер и включает в себя расчётную и графическую части.

Расчётно-пояснительная записка к проекту должна содержать следующие разделы: задание на проектирование; введение; подбор электродвигателя и кинематический расчёт привода; проектирование передач редуктора и открытых передач привода; определение конструктивных размеров элементов зубчатых колёс и элементов корпуса редуктора; ориентировочный расчёт валов; эскизная компоновка редуктора; проектирование подшипниковых узлов и подбор подшипников; уточнённый расчёт промежуточного вала редуктора; подбор шпонок и проверка шпоночных соединений; подбор муфт; выбор смазки; назначение посадок основных элементов; перечень использованной литературы. Кроме того, в состав расчётно-пояснительной записки включается спецификация на графическую часть.

Объём графической части составляет 5 листов формата А1, куда входят чертежи общего вида редуктора, его деталей, рамы и общего вида привода.

Настоящие методические указания представляют собой первую часть учебно-методического комплекса по курсовому проектированию деталей машин. Они содержат алгоритмы подбора электродвигателя, кинематического расчёт привода, а также расчёта цилиндрических, конических и червячных передач. Описанные алгоритмы положены в основу программ расчёта передач на ЭВМ. Кроме того, методические указания включают в себя все справочные материалы, необходимые при подготовке исходных данных для расчётов с помощью вычислительной техники.

Методические указания предназначены для студентов всех форм обучения специальностей 150200, 120100, 210200 при курсовом и дипломном проектировании, а также при выполнении студентами-заочниками контрольных работ.

1. ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ

В общем машиностроении большинство машин приводят в движение от трёхфазных асинхронных электродвигателей переменного тока, которые характеризуются номинальной мощностью Рэл. и номинальной частотой вращения ротора nэл. Электродвигатели различают:

1. По конструкции корпусов:

1). Электродвигатели на лапах, исполнение М 100;

2). Электродвигатели фланцевые на лапах, исполнение М 200;

3). Электродвигатели на лапах, исполнение М 300.

2. По конструкции обмоток:

1). Электродвигатели основного исполнения;

2). Электродвигатели с повышенным скольжением;

3). Электродвигатели многоскоростные.

3. По степени защиты:

1). Закрытые обдуваемые со степенью защиты 1Р44, которая исключает попадание внутрь такого электродвигателя посторонних тел размером более 1 мм;

2). Защищённые со степенью защиты 1Р23, исключающей попадание внутрь электродвигателя посторонних тел размером более 12,5 мм;

4. По назначению:

1). Основное исполнение;

2). Малошумные;

3). Встраиваемые;

4). Со встроенной температурной защитой;

5). Со встроенным электромагнитным тормозом;

6). Крановые;

7). Влагоморозостойкие.

При выборе электродвигателя следует помнить, что высокооборотные двигатели имеют меньшие габарита, массу, стоимость, чем тихоходные той же мощности.

Структура обозначения электродвигателей:

1). Серия разработки;

2). Вид электродвигателя;

3). Исполнения по способу защиты: Н - защищенные, при отсутствии буквы - закрытые обдуваемые;

4). Высота оси вращения в мм:

5). Условное обозначение длины станины - M, L, S;

6). Условное обозначение длины статора - А, В;

7). Число полюсов;

8). Условное обозначение климатического исполнения.

Пример условного обозначения электродвигателя - 4А112МВ6У3. Здесь: 4 - номер серии; А - асинхронный; исполнение закрытое обдуваемое (после буквы А отсутствует буква Н); 112 - высота оси вращения в мм; М - установочный размер по длине станины; В - длина сердечника статора; 6 - число полюсов; У3 - двигатель предназначен для работы в умеренном климате.

Параметры электродвигателей приведены в табл. 1.1.

Потребная мощность приводного электродвигателя определяется по формуле:

(1.1)

где РИ.М. тАУ мощность на валу исполнительного механизма (тихоходном валу привода); h0 - общий К.П.Д. привода.

При проектировании привода конвейера

(1.2)

где F - тяговое усилие на приводном валу в Н; v - скорость тягового элемента в м/с.

(1.3)

где hi - К.П.Д. одной кинематической пары (см. табл. 1.2); a, b, c - количество одинаковых кинематических пар.

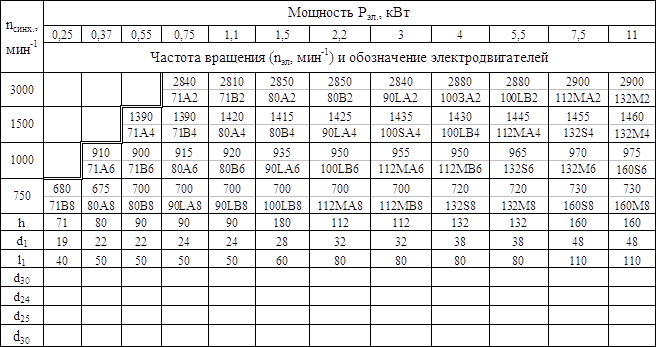

Таблица 1.1

Параметры электродвигателей

Таблица 1.2

Значения к.п.д. механических передач и подшипников

Тип передачиЗакрытаяОткрытая
Зубчатая цилиндрическая0,96¸0,980,92¸0,95
Зубчатая коническая0,95¸0,970,91¸0,94
Червячная самотормозящаяся0,30¸0,400,20¸0,30

Червячная несамотормозящаяся

при числе заходов червяка:

z1=1

z1=2

z1=4

0,65¸0,80

0,75¸0,85

0,8¸0,9

тАФ

тАФ

тАФ

Цепная передачатАФ0,95¸0,97
Ременная передачатАФ0,94¸0,96
Одна пара подшипников качениятАФ0,99¸0,995
Одна пара подшипников скольжениятАФ0,98¸0,99
