Силовой двухобмоточный трансформатор

Ташкентский Государственный

Технический Университет

им. Абу Райхон Беруний.

Курсовой проект по предмету

''Электрические машины''

Выполнил: студент 3-го курса

заочного отделения

энергетического факультета

Огай В.Г.

Шифр: 1950402.

Приняла: Мешкова Е.А.

Ведение.

ТрансформаторытАУэто наиболее распространённые устройства в современной электротехнике. Трансформаторы большой мощности составляют основу систем передачи электроэнергии от электростанций в линии электропередачи. Они повышают напряжение переменного тока, что необходимо для экономной передачи электроэнергии на значительные расстояния. В местах распределения энергии между потребителями применяют трансформаторы, понижающие напряжение до требуемых для потребителей значений. Наряду с этим, трансформаторы являются элементами электроустановок, где они осуществляют преобразование напряжения питающей сети до значений необходимых для работы последних.

Трансформатором называется статическое электромагнитное устройство, имеющее две или более обмоток связанных индуктивно, и предназначенные для преобразования посредством электромагнитной индукции одной или нескольких систем переменного тока в одну или несколько других систем переменного тока. Обмотку, присоединённую к питающей сети, называют первичной, а обмотку, к которой подсоединяется нагрузкатАУвторичной. Обычно все величины, относящиеся к первичной обмотке трансформатора помечают индексом 1, а относящиеся к вторичнойтАУиндексом 2.

Первичную обмотку трансформатора подсоединяют к питающей сети переменного тока. Ток первичной обмотки I1 имеет активную и индуктивную составляющие. При разомкнутой вторичной обмотке (холостой ход), вследствие действия индуктивной составляющей тока IОм, возникает магнитный поток, который намагничивает сердечник. Активная составляющая тока I определяется потерями, возникающими, в местах стали, при перемагничивании сердечника. Наибольшая часть потока Ф1 сцеплённого с первичной обмоткой, сцеплена также со всеми обмотками фазы и является потоком взаимоиндукции между обмотками, или главным рабочим потоком Ф. Другая часть полного потока ФВн1 сцеплена не со всеми витками первичной и вторичной обмоток. Её называют потоком рассеивания.

ЭДС обмотки пропорциональна числу её витков. Отношение ЭДС первичной и вторичной обмоток называется коэффициентом трансформации, который пропорционален отношению чисел витков первичной и вторичной обмоток.

Устройство силовых трансформаторов.

Трансформаторы имеют магнитопроводящие сердечники и токопроводящие обмотки. Для лучшего охлаждения сердечники и обмотки мощных трансформаторов погружаются в бак, наполненный маслом. Сердечники трансформаторов состоят из стержней, на которых размещаются обмотки, и ярм, которые служат для проведения потока между стержнями. Различают два вида сердечников: стержневой и броневой.

Броневой сердечник имеет разветвлённую магнитную систему, вследствие этого поток в ярме составляет половину от потока стержня, на котором расположены обмотки.

Трёхфазные трансформаторы выполняются обычно стержневыми. Их сердечники состоят из расположенных в одной плоскости трёх стержней, соединённых ярмами. Магнитная система таких трансформаторов несколько несимметрична, так как магнитная проводимость потока крайних стержней и среднего ВнВнтАУ является неодинаковой.

Вследствие изменения потока, в контурах стали сердечника индуктируется ЭДС, вызывающая вихревые токи, которые стремятся замкнуться по контуру стали, расположенному в поперечном сечении стержня. Для уменьшения вихревых токов, сердечники трансформатора набираются (шихтуются) из изолированных прямоугольных пластин электротехнической стали толщиной 0.5мм или 0.35мм. Для уменьшения зазоров в местах стыков, слои сердечника, набранные различными способами, чередуются через один. После сборки, листы верхнего ярма вынимаются и на стержнях устанавливаются обмотки, после чего ярмо вновь зашихтовывается. Листы сердечника изолируются лаком или бумагой, имеющей толщину 0.03мм, и стягиваются при помощи изолированных шпилек.

В большинстве случаев в трансформаторах электропередач применяются так называемые концентрические обмотки, имеющие вид размещённых концентрически (одна в другой) полых цилиндров. Обычно ближе к сердечнику размещается обмотка низшего напряжения, требующая меньшей толщины изоляции сердечника.

По способу охлаждения трансформаторы разделяются на масляные, обмотки которых погружены в масло и сухие, охлаждаемые воздухом. Мощные силовые трансформаторы имеют масляное охлаждение. Трансформатор в большинстве случаев не является полностью твёрдым телом, а содержит большое количество жидкого масла, которое оказывает значительное влияние на теплопередачу.

В большинстве случаев в трансформаторах электропередач применяются так называемые концентрические обмотки, которые имеют вид размещённых концентрически полых цилиндров (одна в другой). Обычно ближе к сердечнику размещается обмотка низшего напряжения, требующая меньшей толщины изоляции сердечника.

В трансформаторах мощностью до 560 кВА концентрическая обмотка выполняется по типу цилиндрической обмотки, в большинстве случаев имеющей два слоя. Слои обмотки выполняются из провода круглого или прямоугольного сечения. Провод наматывается впритык по винтовой линии вдоль образующей цилиндра.

В трансформаторах больших мощностей концентрическая обмотка низшего напряжения выполняется по типу винтовой, в которой между двумя соседними по высоте витками оставляется канал.

В трансформаторах на напряжение 35 кВ и более применяют концентрическую обмотку, выполненную по типу непрерывной, в которой, отличие от винтовой, каждый виток состоит из нескольких концентрически намотанных витков обмотки. Катушки этой обмотки наматываются непрерывно одним проводом без пайки. При воздействии осевых сжимающих усилий, возникающих при внезапных коротких замыканиях, наиболее надёжными являются непрерывные обмотки.

Дан трёхфазный двухобмоточный масляный трансформатор.

Номинальная мощность

Sн = 2500 кВА

Число фазm = 3
ЧастотаF = 50 гЦ

Номинальные напряжения:

Обмотки ВН

Обмотки НН

Uн2= 35000 В

Uн1= 690 В

Схема и группа соединенийЗвезда/треугольниктАУ ║
Напряжение короткого замыкания

Uк= 6.5%

Потери короткого замыкания

Pк= 26000 Вт

Потери холостого хода

Pх= 3900 Вт

Ток холостого хода

Iо=1.1%

Материал обмотокМедь

Порядок расчёта.

1. Расчёт основных электрических величин и изоляционных материалов.

2. Расчёт обмоток.

3. Расчёт параметров короткого замыкания.

4. Расчёт магнитной системы трансформатора и параметров холостого хода.

5. Тепловой расчёт трансформатора, расчёт системы охлаждения.

Расчёт основных электрических величин и изоляционных расстояний.

Расчёт проводим для трёхфазного трансформатора стержневого типа с концентрическими обмотками.

Sф = S` = Sн/3 = 2500/3 =833.3 кВА

Номинальные (линейные) токи на сторонах:

ВН: I2== = =41.24 А

НН: I1== ==2092 А

Фазные токи обмоток (звезда/треугольниктАУ║):

ВН: Iф2 = I2 = 41.24 А

НН: Iф1 = I1/= 2092/= 1208 А

Фазные напряжения обмоток:

ВН: Uф2 = Uн2/= 35000/= 20207 В

НН: Uф1 = Uн1 = 690 В

Испытательное напряжение обмоток смотрим по таблице 4.1 (Л-1):

ВН: Uисп.2 = 85 кВ

НН: Uисп.1 = 5 кВ

По таблице 5.8 (Л-1)выбираем тип обмоток:

Обмотка ВН при напряжении 35 кВ и токе 41.24 А тАУ непрерывная катушечная из прямоугольного провода.

Обмотка НН при напряжении 690 кВ и токе 1208 А тАУ винтовая двухходовая из прямоугольного провода.

Для испытательного напряжения обмотки ВН, Uисп.2 = 85 кВ по таблице 4.5 (Л-1) находим изоляционные расстояния:

a12` = 27 мм; l02` = 75 мм; a22` = 30 мм

Для обмотки НН, Uисп.1 = 5 кВ

a01` = 15 мм

Определение исходных данных расчёта.

Мощность обмоток одного стержня:

S`= 833,3 кВА

Ширина приведённого канала рассеивания:

ap = a`12 + (a + a) / 3

(a1 +a2)/3 = K´10-2, где к=0.5 (из табл. 3.3), (Л-1)

(a1 +a2)/3 = 0.5´10-2 = 0.027 м

ар= а`12 + (a1+a2)/3 = 27´10-3 + 0.027 = 0.054 м

Активная составляющая напряжения короткого замыкания:

Uа = Pк/10Sн = 26000Вт/10´2500 = 1.04%

Реактивная составляющая:Uр= = = 6,4 %

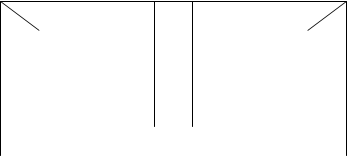

Выбираем трёхфазную стержневую шихтованную магнитную систему с косыми стыками на крайних стержнях и прямыми стыками на среднем стержне по рис.1.



Рис. 1Схема плоской магнитной системы трансформатора.

Прессовка стержней бандажами из стеклоленты и ярм стальными балками. Материал магнитной системы тАУ холоднакатная сталь марки 3404 толщиной

0.35 мм.

Индукция в стержне Вс = 1.6 Тл. В сечении стержня 9 ступеней, коэффициент заполнения круга Ккр = 0.929, изоляция пластин тАУ нагревостойкое изоляционное покрытие плюс однократная лакировка, Кз = 0.965, коэффициент заполнения сталью kcкр´ Кз = 0.929 ´ 0.965 = 0.8965.

Ярмо многоступенчатое, число ступеней 7, коэффициент усиления ярма

kя = 1.015

индукция в зазоре:

Вя = Вся = 1.6/1.015 = 1.576 Тл

Число зазоров магнитной системы на косом стыке = 4, на прямом = 3. Индукция в зазоре на прямом стыке:

Вз`` = Вс = 1.6 Тл

На косом стыке:

Вз` = Вс/= 1.6/ = 1.132 Тл

Удельные потери в стали рс = 1.295 Вт/кг; ря= 1.242 Вт/кг.

Удельная намагничивающая мощность qc = 1.795 ВА/кг, qя = 1.655 ВА/кг,

Для зазоров на прямых стыках q``з = 23500 ВА/кг,

для зазора на косых стыках q`p = 3000 ВА/м2 .

По таблице 3.6 (Л-1) находим коэффициент учитывающий отношение основных потерь в обмотках к потерям короткого замыкания, кq=0.91 и по таблице 3.4 и 3.5 (Л-1) находим постоянные коэффициенты для медных обмоток a = 1.40 и = 0.31.

Принимаем Кр£ 0.95.

Диапазон изменения от 1.5 до3.8, оптимальный вариант =1.8.

Диаметр стержня d=0.32 м.

Расчёт основных коэффициентов.

А = 0.507 = 0.507 = 0.2467

По таблице 3.12 (Л-1)

b = 1.8¸2.4

d = Ax Þ x = d/A = 0.32/0.2467 = 1,3

= x4 = 2,8 тАУ принадлежит диапазону 1.8 ≤ β ≤ 2.4

Определение основных размеров.

Диаметр стержня: d = Ax = 0.32 м

Активное сечение стержня:

Пс = 0.785kca2x2 = 0.785 ´ 0.8965 ´ 0.27742 ´ 1.15352 = 0.0721 м2.

Средний диаметр обмоток:

d12 = ad = 1.40´0.32 = 0.448 м.

Высота обмоток:

l = pd12/b = 3.14´0.448/1.77 = 0.8 м

Высота стержня:

lc = l+2l0 = 0.8+2´0.05 = 0.9 м

Расстояние между осями стержней:

С = d12+a12+bd+a22 = 0.448+0.02+0.31+0.32+0.02 = 0.5872 м

ЭДС одного витка

uв = 4.44fПСВС = 4.44´50´0.0721´1.6 = 25.6 В

Расчёт обмоток НН.

Число витков обмоток НН:

w1 = Uф1/Uв = 690/25.6 = 27

Напряжение одного витка Uв = Uф1/w1 = 690/27 = 25.5 В

Средняя плотность тока в обмотках :

Jср = 104´0.76kgPкUв/Sd12 = 104´0.746´0.91´26000´25.5/25000´0.448 =

= 401.86´104 А/м2 =3.67 МА/м2

Сечение витка ориентировочно:

П1 = П`в = Iф1/Jср = 1208/3,67´106 = 329.15´10-6 м2 = 330 мм2

По таблице 5.8 по мощности 2500 кВА, току на один стержень 1208 А, номинальному напряжению одной обмотки 690 В и сечению витка 330 мм2 тАУ выбираем конструкцию винтовой обмотки.

Размер радиального канала предварительно: hк = 5 мм.

Число реек по окружности обмотки тАУ 12.

Ширина между витковых прокладок: bпр.=40 мм

Ориентировочный осевой размер витка:

hв1 = + hк = тАУ 0.005 = 0.0208 м = 20.8 мм

Ввиду того, что hв1>15 мм и по графикам рис. 5.34(а) (Л-1) при максимальном размере медного провода b=15 мм и плотности тока J=3.50 МА/м2 плотность теплового потока q=2400, что при естественном масляном охлаждении не допускается, выбираем двух ходовую винтовую обмотку с радиальными каналами в витках и между витками с равномерно распределённой транспозицией.

По полученным ориентировочным значениям П1 и hв1 в таблице 5.2 подбираем значение сечения витка из 12-ти параллельных проводов:

ПБ12´

Разделённых на две группы по шесть проводов с каналами по 5 мм между группами витка и между витками (рис.2).

Для частичной компенсации разрыва в обмотке ВН при регулировании напряжения размещаем в середине высоты обмотки НН шесть радиальных каналов по 10 мм.

Полное сечение витка: П1 = 12´27.8 = 333.6 мм2 = 333.6´10-6 м2

Плотность тока: J1 = 1208´106/333.6 = 3.62 МА/м2

По графику рис.5.34(а) (Л-1), находим, что для J=3.6 МА/м2 и b=9,5 мм,

q=1600 Вт/м2

Высота обмотки:

l1 = (27+1)´2´9.5´10-3+[(27´2+1-6)´5+10´6]´0.95´10-3 = 532´10-3+289,75´10-3

В» 0.82 м

Радиальный размер обмотки: а1= 6´3.65´10-3= 0.022 м.

По таблице 4.4 (Л-1) для Uисп.1=5 кВ, S=2500 кВА и винтовой обмотки находим а01=15 мм, обмотка наматывается на 12 рейках на бумажно-бакелитовом цилиндре размером

´0.0,93 м

3,65

9,5

5 Рис. 2Сечение витка обмотки НН.

9,5


22

Внутренний диаметр обмотки:

D`1 = d+2a01 = 0.32+2´0.015 = 0.35 м

Внешний диаметр обмотки по (7.19):

D``1 = D`1+ 2f1 = 0.35+2´0.022 = 0.394 м

Плотность теплового потока на поверхности обмотки по (7.19)

q = ´10-10 = ´10-10 В» 780 Вт/м2

В обмотке предусматривается равномерно распределённая транспозиция параллельных проводов-12 транспозиций по принципиальной схеме рис. 5.29 (Л-1). Первая транспозиция после первого витка, 11 последующих с шагом в два витка, т.е. после третьего витка, пятого витка и т.д. .

Масса метала обмотки по (7.6) (Л-1):

G01 = 28´103cDсрw1П1 = 28´103´3´0.372´27´333.6´10-6 = 281.5 кг

Масса провода по таблице 5.5 (Л-1)

G пр1 = 281.5 ´1,02 = 287,13 кг

Расчёт обмотки ВН.

Выбираем схему регулирования по рис. 3 (6.14) (Л-1) с выводом концов всех трёх фаз обмотки к одному трёх фазному переключателю. Контакты переключателя рассчитываются на рабочий ток 41,24 А. Наибольшее напряжение между контактами переключателя в одной фазе:

рабочее: %U2, т.е. 2020 В

испытательное: %U2, т.е. 4040 В.

для получения на стороне В различных напряжений необходимо соединять

Напряжение, ВОтветвления обмотки
36 750

A2 A3 B2 B3 C2 C3

35 875

A3 A4 B3 B4 C3 C4

35 000

A4 A5 B4 B5 C4 C5

34 125

A5 A6 B5 B5 C5 C6

33 250

A6 A7 B6 B7 C6 C7
