Технологические средства автоматизации

МОСКОВСКАЯ ГОСУДАРСТВЕННАЯ ТЕХНОЛОГИЧЕСКАЯ АКАДЕМИЯ

Контрольная работа по дисциплине:

тАЬТехнологические средства автоматизациитАЭ

ВАРИАНТ 4

ВЫПОЛНИЛ: студент гр. № 141

А.С. Лизунов

ПРОВЕРИЛ: С.В. Санталов

Рязань 2003

Вопрос 5.

Современное производство характеризуется повышением доли автоматизированного оборудования. В связи с этим многие учебные дисциплины предусматривают изучение автоматических устройств дискретного действия, в частности наиболее распространенных устройств дискретной электроавтоматики (УДЭА).

Существующие пакеты прикладных программ, обеспечивающие разработку УДЭА, не могут использоваться для обучения студентов, т.к. большинство операций проектирования в них выполняются автоматически.

Устройства дискретной электроавтоматики, используются для формирования команд управления типа включено-выключено при наличии определенных комбинаций воздействий, заданных, например, в случае электрических устройств механическими воздействиями на их подвижные контакты.

Анализ и синтез УДЭА проводится на основе булевой алгебры, что позволяет формализовать задачи и создать компьютерные программы проектирования и изучения работы таких устройств, а также оценивать уровень знаний на основе специальных контролирующих программ на персональных ЭВМ [1,2].

Синтез устройства управления электромеханического типа осуществляется с помощью программы имитирующей работу этого устройства, которое моделируется в ячейках матрицы размера 4х4 установкой в них нормально замкнутых и разомкнутых электрических ключей, вертикальных и горизонтальных перемычек. После чего выдаются варианты замыкания полученной электрической схемы при различных воздействиях на ключи, а если число вариантов воздействий не превышает 16, то дополнительно и таблица истинности с указанием вариантов замыкания.

Таким образом, синтез УДЭА проводится в несколько последовательных этапов: на первом - определяется булева формула соответствующая логике работы устройства, на втором - по этой формуле задается электрическая схема, на третьем - анализируется ее работа, причем второй и третий, наиболее трудоемкий, этапы выполняются с помощью компьютера и в случае нахождения ошибки в работе УДЭА могут повторяться не однократно.

Вопрос 14.

Индуктивные преобразователи линейных перемещений предназначены для преобразования линейных перемещений в электрические сигналы.

*Коэффициент преобразования: выходной сигнал преобразования при нагрузке 1кОм / смещение якоря преобразователя / напряжение питания.

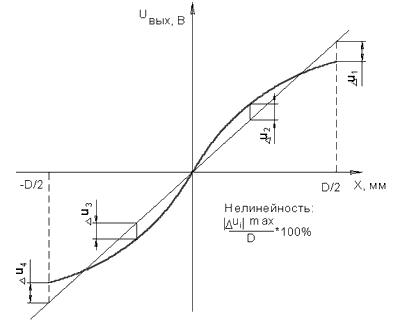

**Нелинейность характеристики преобразования: наибольшее отклонение характеристики от прямой, проходящей через ноль и наименнее уклоняющейся от действительной, отнесенное к рабочему диапазону преобразователя.

***Размах показаний: разность между максимальным и минимальным показаниями при многократном арретировании преобразователя.

Тип	Общий ход шпинделя, мм	Рабочий диапазон, мм	Коэффициент преобразования*, мВ/мм/В	Нелинейность характеристики преобразования,%**	Размах показаний***, мкм	Вариация показаний****, мкм
М-022	3,6	В±1	130	0,5	0,2	0,2
М-022А	3,6	В±1	130	0,1	0,2	0,2
М-023	12,3	В±5	50	5	0,2	0,2
М-023А	12,3	В±5	50	0,5	0,2	0,2
М-024	12,6	В±3	80	5	0,2	0,2
М-028	35	В±15	30	10	1	1
М-032	5	В±2,5	20	5	5	5
М-032-01	5	В±0,5	100	3	5	5

****Вариация показаний: разность между двумя показаниями преобразователя при измерениях величины, имеющей одно и то же значение, с плавным медленным подходом к этому значению со стороны больших и меньших значений.

Вопрос 24.

Принцип действия такого датчика заключается в том, что при отражении электромагнитной волны от движущейся цели ее частота сдвигается на величину: f = 2F0В·v/c , где F0 - частота электромагнитной волны, v - проекция скорости цели на направление цель-локатор, с - скорость света. Отсюда видно, что нужна очень высокая частота излучаемого сигнала, так как сдвиг частоты (то, что несет информацию о цели) пропорционален v/c и очень мал. Если v = 3 м/сек, то относительный сдвиг частоты всего 10-8 и при частоте излучения 10ГГц (1010 Гц) f = 200 Гц. Кроме того, только в СВЧ (сверхвысокочастотном) диапазоне можно создать компактные направленные антенны.

Локатор облучает цель непрерывным СВЧ сигналом. Отраженный целью сигнал возвращается обратно, принимается локатором и смешивается на смесителе с малой долей излучаемого сигнала. Смеситель - нелинейный электрический элемент (в простейшем случае обычный СВЧ диод). При одновременном взаимодействии двух электромагнитных колебаний с различными частотами f1 и f2 на нелинейном элементе выделяются колебания с комбинационными частотами

fL = f1 - f2 и fH = f1 + f2
