Технология восстановления чугунных коленчатых валов двигателей ЗМЗ-53А

В современном машиностроении применяются различные конструкционные материалы. Однако и до настоящего времени чугун является одним из основных конструкционных материалов. Например, вес чугунных отливок составляет до 50% веса машин. Это обусловливается простотой и относительной дешевизной изготовления чугунных деталей, хорошими литейными свойствами чугуна, его высокой износостойкостью, малой чувствительностью к концентраторам напряжений, способностью гасить вибрацию и т. д.

Одной из актуальных задач стоящих перед организациями, эксплуатирующих автомобильную и автотракторную технику, является продление срока службы отработавших деталей, в том числе и чугунных. Сварка и наплавка чугуна широко применяется при ремонте вышедшего из строя различного оборудования. Однако она связана со значительными трудностями. Это связано с тем, что металл шва и околошовной зоны очень склонен к образованию твердых непластичных структур (ледебурита, мартенсита) и трещин вследствие больших скоростей охлаждения при сварке и наплавке, низкой прочности чугуна и почти полного отсутствия пластичности. Это осложняет решение многих вопросов, связанных с разработкой сварочных материалов (электродов, проволоки, флюсов и др.) для сварки чугуна.

Горьковский автомобильный завод широко применяет в двигателях своих автомобилей детали из чугуна. Одной из них является коленчатый вал.

Целью дипломного проекта является разработка технологического процесса восстановления чугунных коленчатых валов двигателя ЗМЗ тАУ 53А позволяющего избежать выше перечисленных недостатков с возможностью применения в небольших ремонтных подразделениях МПС РФ.

Большую работу по изучению процессов, протекающих при сварке и наплавке чугуна, провели исследователи: Доценко Г. Н., Доценко Н. И., Луппиан Г. Э. и др. Работы этих исследователей использованы в дипломном проекте.

1. Литературный обзор и обоснование темы

дипломного проекта.

1. Описание изделия и технические

условия на ремонт чугунного коленчатого вала.

Чугунные коленчатые валы в автомобильных двигателях стали применять с 1960 года [3]. Высокопрочные чугуны по ГОСТ 7293-85 делятся на два класса: перлитные (ВЧ 45-0; ВЧ 50-1,5; ВЧ60-2) и ферритные (ВЧ 40-0; ВЧ 40-6). Большое применение нашли чугуны перлитного класса благодаря высокой прочности и износостойкости.

Чугунный коленчатый вал двигателя ЗМЗ-53А

Рис. 1.1

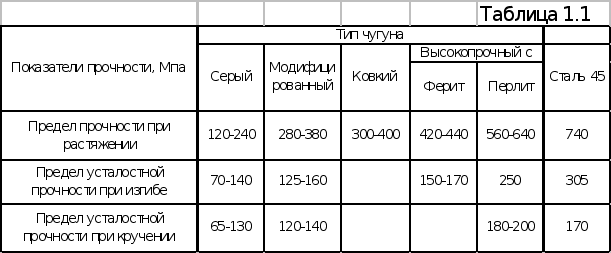

В табл. 1.1 приведены сведения о прочностных свойствах высокопрочного, серого, модифицированного, ковкого чугунов и стали 45 [1].

Из табл. 1.1. видно, что основные механические свойства перлитного высокопрочного чугуна примерно такие же, как и у стали 45 и значительно выше, чем у других чугунов. При этом себестоимость отливок из высокопрочного чугуна в 2-2,5 раза ниже по сравнению с себестоимостью отливок из ковкого чугуна и поковок стали 45 [3].

Усталостная прочность.

Применение высокопрочного чугуна взамен стали 45, для изготовления коленчатых валов стало возможным благодаря его высокой усталостной прочности. Соотношение по усталостной прочности для стальных и чугунных образцов гладких и коленчатых валов одинаковой формы представлены в табл. 1.2 [2].

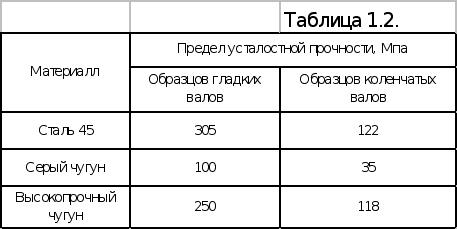

По данным табл. 1.2. у образцов гладких валов, изготовленных из высокопрочного чугуна, предел усталостной прочности на 18% меньше, чем у образцов изготовленных из стали 45; у коленчатых валов, изготовленных из тех же металлов, эта разница равна всего 4%. Объясняется это тем, что усталостные трещины вызывающие разрушения чугунных коленчатых валов, возникают в местах концентрации напряжений на галтелях, а высокопрочный чугун сохраняет присущую всем чугунам малую чувствительность к концентрации напряжений.

Износостойкость.

Высокую износостойкость высокопрочного чугуна с перлитной основой, не уступающую закаленной стали 45, большинство исследователей [4] объясняют наличием на его поверхности вскрытых графитовых включений, которые служат смазкой, а освободившиеся полости являются накопителями дополнительной смазки, необходимой при пуске и остановке двигателя.

При сравнении стальных и чугунных коленчатых валов в опубликованных работах [5,7] указывается, что при твердости стальных шеек HRC 56 их износостойкость равна износостойкости шеек чугунного коленчатого вала, при твердости шеек менее HRC 56 тАУ меньше и при твердости более HRC 56 тАУ больше износостойкости шеек чугунного коленчатого вала.

Технические условия на ремонт.

1. У коленчатых валов, поступающих на сборку, масляные каналы и грязеуловители должны быть тщательно очищены от шлама.

2. Шатунные шейки должны иметь диаметр тАУ 60,00-0,013 мм.

Коренные тАУ 70,00-0,013 мм.

3. Овальность и конусность шеек коленчатого вала не должны превышать 0,01 мм.

4. Чистота поверхности шеек должна соответствовать 5 квалитету Ra 0,2-0,4

5. Длина передней коренной шейки должна быть в пределах 30,45-30,90 мм.

Длина шатунной шейки 52,0-52,2 мм.

6. Радиусы галтелей шатунных шеек должны быть в пределах 1,2-2,0 мм, коренных 1,2-2,5 мм.

7. При вращении вала, установленного в призмы на крайние коренные шейки, биение не должно превышать:

а) для средней коренной шейки тАУ 0,02 мм.

б) для шейки под распределительную шестерню тАУ 0,03 мм.

в) для шейки под ступицу шкива вентилятора тАУ 0,04 мм.

г) для шейки под задний сальник тАУ 0,04 мм.

д) фланца по торцу тАУ 0,04 мм.

8. Не параллельность осей шатунных и коренных шеек тАУ не более 0,012 мм на длине каждой шейки.

2. Дефекты и неисправности чугунного коленчатого вала

Коленчатый вал является высоконагруженной деталью двигателя. В процессе эксплуатации двигатель машины подвержен различным нагрузкам, в том числе и неблагоприятным, это пуск двигателя в холодных условиях, не качественное смазочное масло, работа в запыленных условиях и т. д.

Вследствие этих факторов трущиеся части коленчатого вала подвергаются повышенному износу, что в свою очередь приводит к появлению на этих поверхностях надиров, сколов, микротрещин, раковин показанных на Рис. 1.2., которые могут привести к поломке коленчатого вала и выходу из строя всего двигателя.

Дефекты чугунного коленчатого вала

Рис. 1.2

3. Современные технологии восстановления

чугунных коленчатых валов.

В настоящее время чугунные коленчатые валы используются в двигателях автомобилей горьковского автомобильного завода, марки автомобилей ГАЗ-53А, ГАЗ-66, ВлВолгаВ», ВлГазельВ». В некоторых автохозяйствах парк этих машин составляет до 80% от всего количества машин. Перестройка народного хозяйства и структурные изменения в нашей стране привели к разукрупнению автохозяйств, появлению мелких парков машин со смешанной формой собственности. Одной из задач, вставшей перед этими автохозяйствами, становится поддержание машин в рабочем состоянии при ограниченных финансовых ресурсах. По этому процесс восстановления изношенных деталей является на сегодняшний день актуальной задачей.

Существует несколько технологий восстановления чугунных коленчатых валов [3]:

1. Шлифовка под ремонтные размеры.

Один из часто применяемых способов восстановления работоспособности коленчатых валов. Преимущества этого способа в его технологической простоте. Из оборудования требуется наличие кругло шлифовального станка и типовой оснастки к нему. Но у этого способа имеется и ряд недостатков. Потеря взаимозаменяемости деталей, потребность в деталях (вкладыши) с ремонтными размерами, наличие складских площадей под них.

2. Вибродуговая наплавка в жидкости.

При этом способе качество наплавленного металла зависит от многих факторов и резко ухудшается при изменении режимов наплавки и химического состава электродной проволоки. Поэтому даже при хорошо отлаженном процессе восстановления на шейках чугунных коленчатых валов часто встречаются поры и трещины. Количество пор увеличивается по глубине слоя, поэтому восстановленные чугунные коленчатые валы шлифуют лишь до третьего ремонтного размера, а затем выбраковывают. Усталостная прочность чугунных коленчатых валов, восстановленных вибродуговой наплавкой в жидкости, снижается на 35-40% [6]. Однако благодаря двукратному запасу прочности в эксплуатации наблюдается незначительное количество их поломок. Но применение этого способа наплавки для восстановления чугунных коленчатых валов двигателей грузовых автомобилей из-за значительного снижения усталостной прочности становиться не приемлемым.

3. Вибродуговая наплавка в водокислородной среде [9].

При этом способе восстановления наплавленный металл имеет структуру троостита, переходящую в сорбитообразный перлит с твердостью слоя HRC 42-48. Такой металл по износостойкости уступает высокопрочному чугуну, тем не менее, коленчатые валы восстановленные этим способом, обеспечивают срок службы двигателей соответствующий пробегу автомобиля 50-60 тыс. км. Сведений об усталостной прочности чугунных коленчатых валов, восстановленных наплавкой в водокислородной среде, не имеется. В целом эксплуатационные свойства таких валов изучены не достаточно, но из-за низкой в сравнении с высокопрочным чугуном износостойкости наплавленного металла этот способ наплавки не может быть рекомендован к повсеместному использованию.

4. Однослойная наплавка под флюсом.

Этот способ наплавки исследовался в НИИАТе и КАЗНИПИАТе [3]. Для наплавки применяли проволоку разных марок, в том числе пружинную 2 класса ГОСТ 1071-81, ОВС, НП-30ХГСА, Св-08, Св-10Х13, Св-12ГС ГОСТ 792-67 и другие. Наплавку производили под флюсами АН-348А, Оi-45, АН-15, АН-20 ГОСТ 9087-81 без примешивания и с примешиванием к флюсу графита, феррохрома, ферромарганца, ферромолибдена, алюминиевого порошка и других компонентов для получения наплавленного металла мартенситной структуры с твердостью HCR 56-62 без пор и трещин. Наплавку производили при разном шаге, прямой и обратной полярности, разных напряжений дуги и индуктивности сварочной цепи, скорости подачи электродной проволоки и вращения детали. Все разновидности однослойной наплавки под флюсом не дали положительных результатов. Наплавленный металл имел неоднородную структуру и твердость, содержал поры, трещины и шлаковые включения.

5. Двухслойная наплавка проволокой Св-08 под легирующим слоем флюса.

Этот способ наплавки разработан в НИИАТе [3]. Лучшие результаты из многочисленных вариантов двухслойной наплавки получаются при использовании малоуглеродистой проволоки Св-08 диаметром 1,6 мм и легирующего флюса АН-348А (2,5 части графита, 2 части феррохрома №6 и 0,25 частей жидкого стекла). Металл первого слоя имеет аустенитное строение и твердость HRC 35-38. Второй слой имеет мартенситное строение и твердость HRC 56-62 и содержит небольшое количество пор. Недостатком этого способа наплавки является образование большого количества трещин в наплавленном слое, вызывающих повышенный износ сопряженных вкладышей. Усталостная прочность чугунных коленчатых валов двигателей ЗМЗ 53-А, восстановленных двухслойной наплавкой под легирующим флюсом, снижается на 26- 28% т.е. меньше, чем при вибродуговой наплавке в жидкости. Наличие на поверхности шеек большого количества трещин не позволяет рекомендовать этот способ для широкого применения.

6. Двухслойная наплавка порошковой проволокой.

Схема процесса сварки порошковой проволокой.

Рис. 1.3

Этот способ разработан в Казахском научно-исследовательском институте автомобильного транспорта в 1966 году [3]. Наплавленный металл второго слоя имеет структуру мартенсита и твердость HRC 56-60. Существенным недостатком этого способа наплавки является образование пор, раковин и трещин в наплавленном слое. Износостойкость наплавленных шеек находится на уровне не наплавленных. Усталостная прочность восстановленных чугунных коленчатых валов снижается на 44%. В связи с выше перечисленными недостатками этот способ восстановления чугунных коленчатых валов рекомендовать нельзя.

7. Наплавка в среде углекислого газа.

Схема наплавки в среде углекислого газа.

Рис. 1.4

Способ наплавки разработан в НИИАТе [3]. Шейки чугунных коленчатых валов наплавлялись проволокой разных марок, в том числе Нп-2Х13, ОВС, Св-12ГС, Нп-30ХГСА, Св-08 и другими. Во всех случаях структура наплавленного металла была неудовлетворительной, в слое имелись поры и трещины. Наименьшее количество дефектов на поверхности шеек получается при наплавке проволокой Нп-2Х13, наплавленный металл при этом имеет структуру аустенита с карбидной сеткой и неравномерную по длине твердость, колеблющуюся от HRC 51-60. Износ шеек чугунных коленчатых валов, наплавленных в углекислом газе проволокой Нп-2Х13, был больше не наплавленных шеек. Усталостная прочность при этом способе снижается на 45-50%. Из-за указанных недостатков такую наплавку применять нецелесообразно.

8. Плазменная металлизация [10].

Схема плазменного напыления.

Рис.1.5

Среди новых технологических процессов большой интерес для процесса восстановления деталей автомобилей представляет способы нанесения металлопокрытий с использованием плазменной струи в качестве источника тепловой энергии. Наиболее перспективным способом восстановления деталей нанесением износостойких металлопокрытий является плазменное напыление с последующим оплавлением покрытия. При этом в металле оплавленного покрытия доля основного металла минимальна. Покрытие обладает высокой износостойкостью, без пор и трещин. Процесс является высокопроизводительным. Недостатком этого способа является высокие начальные капиталовложения в оборудование. В нынешних условия при отсутствии оборотных средств у предприятий этот недостаток не позволяет рекомендовать способ к повсеместному использованию.

9. Лазерный способ восстановления[10].

Этот способ не может быть рекомендован к использованию на данном этапе в силу высокой стоимости оборудования и высокой требовательности к обслуживающему персоналу и культуре производства.

10. Наплавка под легирующим флюсом по оболочке [3].

Этот способ восстановления чугунных коленчатых валов разработан в НИИАТе и позволяет получить наплавленный металл без пор и трещин при более высокой, по сравнению с другими способами, усталостной прочности восстановленных чугунных коленчатых валов. Достоинством этого способа является отсутствие пор и трещин, высокие прочностные характеристики и простое, доступное по цене, оборудование.

Сущность способа восстановления чугунного коленчатого вала с применением защитных металлических оболочек:

Сущность способа заключается в следующем. Деталь обвертывают, металлической оболочкой из листовой стали, плотно прижимают оболочку к поверхности детали с помощью специального приспособления и сваркой в среде углекислого газа прихватывают ее в стыке. После удаления приспособВнления производят автоматическую наплавку детали под флюсом по металлиВнческой оболочке непосредственно.

Схема наплавки под флюсом по оболочке.

Рис. 1.6

Известно [12], что для устранения трещин в наплавленном металле необходимо уменьшить в нем содержание углерода, кремния, марганца, серы и фосфора. Поскольку высокопрочный чугун содержит значительное количеВнство этих элементов, при экспериментах применяли оболочку из стали 08 и проволоку Св-08, содержащие их в небольшом количестве.

При наплавке под флюсами АН-348А, Оi-45, АН-15, АН-20 лучшее формирование слоя и меньшее количество дефектов получилось при испольВнзовании флюса АН-348А. С увеличением толщины [3] оболочки глубина проплавления высокопрочного чугуна уменьшается (Рис.1.6), соответственно уменьшается поступление в наплавленный металл углерода, кремния, марВнганца и других элементов. Поэтому для получения наплавленного металла мартенситной структуры с твердостью HRC 56-62 во флюс добавляли графит и феррохром, обеспечивая содержание в наплавленном металле углерода 0,6-0,8% и требуемое количество хрома.

При толщине оболочки 0,8 мм трещины и поры в наплавленном меВнталле отсутствовали, в то время как при обычных способах наплавки высоВнкопрочного чугуна при содержании углерода 0,6-0,8% трещин и пор избеВнжать не удается.

Зависимость глубины проплавления основного металла

от толВнщины оболочки.

Рис. 1.7

Роль оболочки в устранении пор и трещин.

С увеличением толщины оболочки уменьшается глубина проплавлеВнния чуВнгуна и соответственно количество образующейся окиси углерода, выВнзываюВнщей образование пор. При толщине оболочки 0,8 мм и более небольВншое коВнличество окиси углерода успевает выделиться из расплавленного меВнталла и пор в нем не наблюдается. Устранению трещин при наплавке по обоВнлочке способствует два фактора: уменьшение поступления в наплавленный слой кремния, марганца, магния и уменьшение величины и скорости нарасВнтания растягивающих напряжений в наплавленном валике в период его криВнсталлиВнзации благодаря уменьшению сил сопротивления усадок валика за счет пеВнремещения или пластической деформации оболочки. Доказано [13], что обраВнзование горячих трещин происходит в период нахождения расплава в твердожидком состоянии при определенной величине и скорости нарастаВнния внутВнренних напряжений.

Схема сил, препятствующих усадке наплавленного валика.

Рис. 1.8

Процесс усадки наплавленного металла происходит следующим обраВнзом. При наплавке часть металла, Т.Ж (Рис. 1.8), находится в твердожидком состоянии и при усадке уменьшается в радиальном А, тангенциальном Б и осевом направлениях. Усадке валика в радиальном направлении А чугун не препятствует. Усадке в тангенциальном направлении Б препятствует ранее наплавленный валик по контуру аб, чугун по контуру бвг и оболочка по контуру гд. При наплавке по винтовой линии в наплавленном металле в осВнновном возникают кольцевые трещины, поэтому рассматриваем процесс усадки валика в осевом направлении В. Сопротивление усадке валика в осеВнвом направлении по контуру зи незначительно, поскольку разница в темпеВнратуре на границе твердожидкого и твердого металла невелика и их усадка происходит почти одновременно. Поэтому усадке валика в направлении В препятствует только чугун по контуры вг и оболочка по контуру гд.

При усадке валика в начале происходит упругая деформация обоВнлочки и чугуна. Поскольку чугун почти не обладает упругими свойствами [1], скорость нарастания растягивающих напряжений со стороны оболочки в несколько раз меньше, чем со стороны чугуна. После достижения предела текучести, происходит пластическая деформация оболочки и чугуна, поэтому внутренние напряжения в них не превзойдут предела текучести т.е.

, (1.1)

, (1.2)

где , - напряжения в оболочке и чугуне;

, - пределы текучести оболочки и чугуна.

Остальные напряжения в валике будут равны отношению суммы усиВнлий сопротивления усадке со стороны чугуна и оболочки к площади попеВнречного сечения валика.

Для случая с закрепленной оболочкой, напряжения в валике можно выразить уравнением:

, (1.3)

где Н - высота валика, мм;

- глубина проплавления чугуна при наплавке без оболочки, мм;

- толщина оболочки, мм;

R тАУ коэффициент, учитывающий разность теплофизических свойств чуВнгуна и оболочки;

Таким образом, для уменьшения внутренних напряжений в наплавВнленном слое металла и для предупреждения образования трещин в нем, неВнобходимо применять оболочки с низким пределом текучести и высокой плаВнстичностью. Такими свойствами обладает малоуглеродистая сталь. При наВнплавке по оболочке толщиной 0,8-0,9 мм глубина проплавления чугуна уменьшается с 2,4 мм до 1,0 мм [3]. Соответственно величина остаточных напряжений уменьшается примерно в 2,4 раза.

Мартенситную структуру наплавленного металла можно получить пуВнтем: термообработки, охлаждением слоя жидкостью в процессе наплавки либо путем введения в наплавленный металл легирующих элементов, через флюс [14] или проволоку. Сущность последнего способа заключается в слеВндующем. С увеличением содержания углерода в стали, твердость образуюВнщего мартенсита увеличивается и достигает HRC 60-62 при 0,6-0,8% углеВнрода [12]. Углерод одновременно снижает точки начала и конца мартенситВнных превращений в область отрицательных температур. Поэтому при увелиВнчении его содержания более 0,8% твердость наплавленного металла снижаВнется за счет увеличения в нем остаточного аустенита. С увеличение содержаВнния легирующих элементов, хрома или марганца, в наплавленном слое криВнвые превращения сдвигаются вправо, что приводит к уменьшению критичеВнской скорости закалки при охлаждении детали на воздухе. Стойкость образоВнванного мартенсита против отпуска увеличивается, поэтому при недостаточВнном количестве легирующих элементов может произойти отпуск ранее наВнплавленных валиков (швов) вследствие значительного нагрева слоя в проВнцессе наплавки. Точки начала и конца мартенситных превращений снижаВнются в область отрицательных температур, поэтому чрезмерное увеличение легирующих элементов приводит к увеличению количества остаточного ауВнстенита в наплавленном металле и снижению твердости последнего. СтойВнкость аустенита в зоне мартенситных превращений повышается, поэтому при охлаждении наплавленного металла для превращения аустенита в мартенсит требуется больше времени. При наплавке это явление способствует увеличеВннию количества остаточного аустенита и снижению твердости наплавленного металла.

В соответствии с выше изложенным для получения наплавленного металла мартенситной структуры с твердостью порядка HRC 60-62 в нем должно содержаться 0,6-0,8% углерода и определенное количество легиВнрующих элементов, зависящее от термического цикла наплавленного слоя. В нашем случае целесообразно применять хром. Некоторые другие легируюВнщие элементы, например марганец, способствуют образованию трещин в наВнплавленном слое.

Опыты по получению металла с мартенситной структурой проводиВнлись в следующем порядке [3]. Сначала к флюсу примешивали графит с цеВнлью получения в наплавленном металле 0,6-0,8% углерода, затем к тому же флюсу с найденным количеством графита примешивали феррохром для поВнлучения мартенситной структуры при охлаждении наплавленного металла на воздухе.

Углерод и легирующие элементы в наплавленный металл можно ввоВндить также применением порошковой проволокой, легирующего или кераВнмического флюса, легированной проволоки и легированной оболочки.

По результатам опытов в табл. 1.3 представлены данные эксперименВнтальных наплавок коленчатых валов двигателей ЗМЗ-53А.

Как видно из табл. 1.3, наиболее высокая твердость металла со струкВнтурой мартенсита получается при наплавке под легирующим флюсом, соВндержащим 4% графита и 3,5% феррохрома. При этом наплавленный металл содержит 0,8% углерода, 1,8% хрома, 1,79% марганца, 0,65% кремния и в неВнзначительном количестве другие элементы.

Эксплуатационные испытания на износостойкость проводились слеВндующим образом [3]. Испытывали чугунные коленчатые валы двигателя ЗМЗ-53А, у которых по две шатунных и по две коренных шейки были наВнплавлены под легирующим флюсом по оболочке. Часть шеек наплавляли под легирующим флюсом с меньшим количеством феррохрома, в результате они имели твердость HRC 50-60, остальные шейки имели твердость HRC 50-62. Наличие шеек с таким диапазоном твердости позволило определить зависимость между твердостью и износостойкостью наплавленного металла относительно высокопрочного чугуна. Чугунные коленчатые валы обрабатывались в соответствие с механическими требованиями завода и устанавливали на капитально отремонтированные двигатели.

Двигатели эксплуатировали в обычных условиях без разборки до появления технических неисправностей, после чего их снимали с автомобилей, разбирали и замеряли диаметры и толщины вкладышей.

В табл. 1.4 приведены данные по относительному износу наплавленных шеек по девяти коленчатым валам со сроком службы, соответствующим пробегу автомобиля 50-70 тыс. км.

Из табл. 1.4 видно, что наплавленные шейки с твердостью более HRC 56 изнашиваются меньше, а с твердостью менее HRC 56 изнашиваются больше не наплавленных чугунных шеек. Поскольку при оптимальном составе легирующего флюса твердость наплавленного металла колеблется в пределах HRC 56-62, износостойкость восстановленных чугунных коленчатых валов получается не ниже новых.

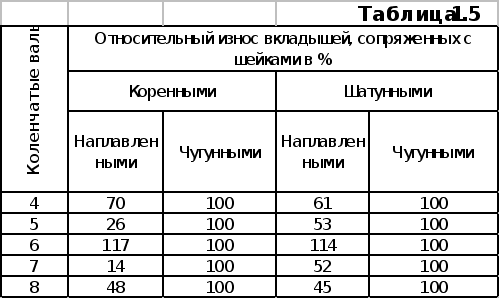

Данные по износостойкости вкладышей с шейками тех же валов, см. табл. 1.4, приведены в табл. 1.5.

Как видно из табл. 1.5, износ вкладышей, сопряженных с наплавленными шейками, меньше, чем с не наплавленными.

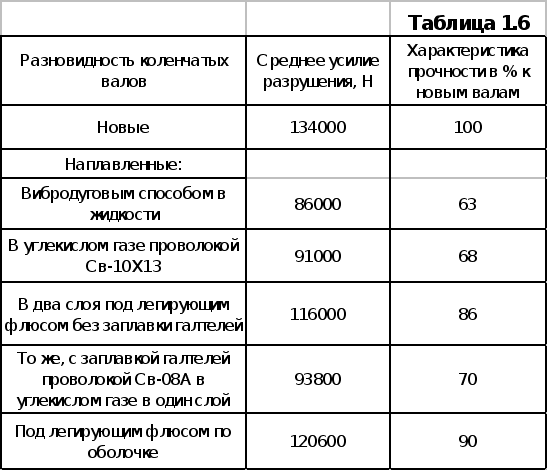

Испытанию на статическую прочность подвергали новые коленчатые валы и восстановленные наплавкой. Результаты приведены в табл. 1.6.

Как видно из табл. 1.6, при всех способах наплавки происходит снижение прочности восстановленных чугунных коленчатых валов.

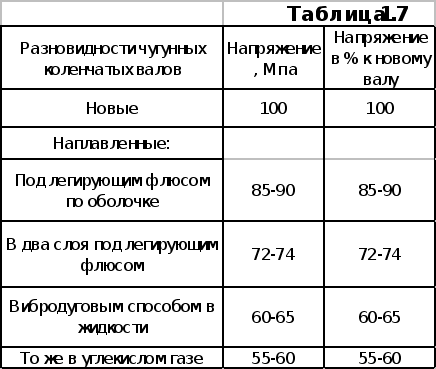

Испытанию на усталостную прочность проводились не машине УП-50 конструкции ЦНИИТМАШ на натуральных образцах. Машина УП-50 предназначена для возбуждения и поддержания, заданных по величине переменных изгибающих напряжений. Результаты испытаний на усталостную прочность приведены в табл. 1.7.

Как видно из табл. 1.7, усталостная прочность при любом способе наплавки снижается. Наименьшее снижение усталостной прочности 10-15% происходит при наплавке под легирующим флюсом по оболочке. Наибольшее снижение усталостной прочности при наплавке в углекислом газе подтвердилось поломкой экспериментального чугунного коленчатого вала в эксплуатации.

1.4. Тенденция развития ремонтной базы в стране.

Зарубежный опыт

С начала 1990 года в стране резко упали объемы автомобильных грузовых перевозок. Отсутствие финансирования государственных предприятий, либерализация цен в экономике, в том числе и не энергоресурсы привели к массовому падению производства. Высокая инфляция ликвидировала оборотные средства автохозяйств, содержание крупных автохозяйств, на несколько сот машин, стало экономически не выгодным.

Зарубежный опыт показывает [11], что в рыночной экономике наиболее эффективными становятся фирмы, которые выбрали узкую специализацию. Это либо автоперевозки, а значит гараж на 5-20 машин, либо авторемонтные работы, предприятие с наличием всего оборудования для ремонтных операций. Количество работающих на этих фирмах не превышает 25-50 человек. Во многих странах на уровне законодательства, через налоги и экономические льготы, поощряется создание именно таких, малых предприятий. Такой фирме легче приспособиться к любым изменениям на рынке. Здоровая конкуренция между этими фирмами подталкивает их к поиску и внедрению новых технологий и предоставлению больших услуг.

В настоящее время в стране большое количество грузовых автомашин находится в частных руках. Ремонт этих машин на крупных авторемонтных мастерских становится не выгодным в связи с большими накладными расходами ремонтного предприятия. Поэтому наличие мелких авторемонтных фирм с невысокими накладными расходами становится необходимостью.

5. Задачи дипломного проекта.

В настоящее время в производственных подразделениях МПС РФ существует потребность в надежном и не требующем высокотехнологического оборудования способе восстановления чугунных коленчатых валов ГАЗ тАУ 53А. Для достижения этой цели необходимо решить следующие задачи:

Требуется разработать технологический процесс включающий в себя:

• Выбор оборудования и технологической оснастки;

• Расчет и выбор режимов восстановления;

• Техническое нормирование операций;

• Технологическую документацию;

• Проектирование участка;

• Разработку и расчет приспособлений;

• Технико-экономический расчет;

• Технику безопасности при проведении работ.

2. Проектирование технологического процесса

восстановления чугунного коленчатого вала

двигателя ЗМЗ-53А.

2.1. Разработка маршрутного технологического процесса.

Для осуществления качественных наплавочных операций требуется произвести подготовку ремонтных поверхностей мойкой. Грязь, жировые и масляные пленки при сварочных и наплавочных работах приводят к образованию пор и трещин. Часто поступающие в ремонт валы из-за больших нагрузок испытываемых во время эксплуатации имеют повышенную деформацию. Для исправления этого дефекта требуется предусмотреть операцию правки. Шлифовку коренных шеек вала производят в центрах станка. Выполнения технологических требований по биению коренных шеек, каждый переход шлифовки производят за одну установку в центрах станка. Для этого в технологический процесс введена операция правки центровых фасок. Защитные оболочки устанавливаются на подготовленные поверхности шеек вала. Шейки вала должны иметь шероховатость не ниже Ra 1,25. Для этого шейки вала шлифуют на 1 мм меньше последнего ремонтного размера. Закрепление оболочек к шейкам вала производят сваркой. После закрепления оболочек требуется наплавить галтели шеек и после этого наплавить шейки вала. Обработку шеек вала под ремонтные размеры производят за два раза, черновым и чистовым шлифованием. Обработка отверстий масляных каналов производится перед чистовым шлифованием, чтобы не испортить номинальные размеры на слесарных операциях. При необходимости готовые коленчатые валы не прошедшие операцию контроля по биению коренных шеек правят на прессе. Для этого в технологическом процессе должна быть предусмотрена повторная операция правки. Восстановление номинальных размеров фланца маховика, шейки под шкив вентилятора и резьбы в отверстии под храповик производят токарным и слесарным способом. Для выполнения технических требований по шероховатости Ra 0,32 шейки коленчатых валов полируют. Для удаления жировых и масляных пленок, а также грязи и стружки коленчатые валы моют. Для предотвращения появления следов ржавчины коленчатые валы консервируют смазкой.

Технология восстановления чугунных коленчатых валов двигателя ЗМЗ-53А автоматической наплавкой под легирующим флюсом по оболочке приведена в табл. 2.1.

Таблица 2.1.
