Физические свойства вакуумно-плазменных покрытий для режущего инструмента

Одним и наиболее важным показателем эксплуатации режущего инструмента является его работоспособность, определяющая состояние, при котором режущий инструмент выполняет свою работу, имея износ рабочих поверхностей, меньший критического значения. Обеспечить максимизацию

работоспособности, значит повысить рост производительности труда, сэкономить дорогостоящий материал, энергию и трудовые ресурсы.

Работоспособность режущего инструмента может быть повышена благодаря такому изменению поверхностных свойств инструментального материала, при котором контактная поверхность инструмента будет наиболее эффективно сопротивляться абразивному, адгезионному, коррозийно-окислительному и др. видам износа как при комнатной, так и при повышенной температурах. Так же инструментальный материал должен обладать достаточным запасом прочности при сжатии, изгибе, приложении ударных нагрузок.

Большинство инструментальных материалов обладают лишь несколькими из указанных выше свойств, что резко снижает их область применения. Например, инструменты из быстрорежущей стали обладают относительно невысокой теплостойкостью, средней твердостью, небольшими прочностью при изгибе и ударной вязкостью; керамические режущие инструменты имеют повышенную твердость, износостойкость и высокую теплопроводность, но им присущи низкая ударная вязкость и повышенная хрупкость.

2. Трение и износ твердых тел.

Внешнее трение твердых тел имеет двойственную (молекулярно-механическую или адгезионно-деформационную) природу. Контактирование твердых тел вследствие волнистости и шероховатости их поверхности происходит в отдельных зонах фактического касания. Суммарная плоскость этих зон тАУ площадь касания, в пределах нагрузок невелика, это приводит к возникновению в зонах касания твердых тел значительных напряжений, нередко приводящих к появлению поверхностных пластических деформаций.

Деформирование поверхностных слоев подвижных спряжений, рабочих органов машин и оборудования приводит к их частичному или полному изнашиванию.

Из большего количества видов износа можно выделить основные:

- адсорбционно-коррозионно-усталостный (АКУ), абразивный

- молекулярный (адгезионный) аэро- и гидроабразивный, коррозийный

АКУ износ широко распространен в подвижных спряжениях, хороше защищенных от проникновения в них абразивы. Объясняется это тем, что при скольжении, внедрившиеся микронеровности более жесткого тела деформируют поверхностные слои менее жесткого. При этом деформация самих микронеровностей значительно меньше и ей можно пренебречь, считая микронеровности абсолютно жесткими. Деформирование поверхностных слоев менее жесткого тела приводит к уменьшению концентрации легирующих элементов в отдельных микрообъемах деформируемых слоев. Это служит очагом зарождения полос течения, которые возникают в более напряженных областях поверхностных слоев. В полосах течения при деформировании передвигаются дислокации, что повышает их концентрацию у границ пересечения. Взаимодействие дислокаций в этих местах приводит к разрыхлению в них материала и образованию микропор.

В дальнейшем микропоры сливаясь образуют микротрещины, которые объединяются в макротрещины. Макротрещины по мере силовых воздействий твердых тел в процессе трения увеличиваются в размерах и объединяются, приводя к появлению части износа.

При абразивном износе микронеровности более жесткого тела, частицы окружающей среды или продукты износа внедряются в поверхность менее жесткого из взаимодействующих тел, что приводит к его износу. Если внедряются микронеровности более жесткого тела в поверхность менее жесткого, то деформируя последнюю, они могут вызвать появление стружки. При износе под действием частиц окружающей среды или продуктов износа происходит внедрение микронеровностей в менее жесткое тело, а затем износ этими частицами поверхности более жесткого тела.

Аэро - и гидроизнос происходит в результате воздействия на поверхность материала твердых частиц, движущихся в потоках газа или жидкости.

Молекулярный (адгезионный) износ тАУ разрушение связей, возникающих в результате межатомных и межмолекулярных взаимодействий.

Эти связи происходят между пленками, покрывающими поверхность твердого тела. Износ происходит, когда фрикционная связь на границе раздела оказывается прочнее, чем нижележащий материал.

Коррозийный износ распространен в средах ( в смазочной и рабочей) содержащих коррозийно-активные вещества [1].

3. Технологические способы обработки поверхности.

Существует три основные способа обработки рабочей поверхности инструмента, направленных на повышение ее прочности.

Термообработка. Высокую поверхностную прочность обеспечивает изотермическая закалка, а также термомеханическая обработка поверхности детали.

При поверхностной закалке (газопламенная закалка) и химико-термической обработке (цементование) упрочнение обусловлено главным образом возникновением в поверхностном слое остаточных сжимающих напряжений вследствие образования структур большего удельного объема (нитриды и карбонитриды при нитроцементации и азотировании), чем структуры основного металла. Расширение поверхностного слоя тормозит сердцевина, сохраняющая исходную перлитную структуру, вследствие чего в поверхностном слое возникают двухслойные напряжения сжатия. В нижних слоях развиваются реактивные растягивающие напряжения, имеющие малое значение, из-за незначительности сечения термически обработанного слоя сравнительно с сечением сердцевины. Создание предварительных напряжений сжатия снижает среднее напряжение в области сжатия, тем самым повышается предел выносливости.

Газовая закалка повышает предел выносливости по сравнению с исходной конструкцией из необработанной стали в 1.85 раза.

Наиболее эффективным способом обработки является азотирование, которое практически полностью устраняет внешних концентраторов напряжений. Азотирование не вызывает изменения формы и размеров детали. Азотированный слой обладает повышенной коррозие - и термостойкостью. Твердость и упрочняющий эффект сохраняются вплоть до температур

500-600 ^оС.

Оптимальные толщины слоя уплотнения при цементации 0.4-0.8 мм, цементовании и азотировании 0.3-0.5 мм, закалке с нагревом и газовой закалке 2-4 мм.

Упрочнение поверхности пластической деформацией. Поверхностное пластическое деформирование (ППД) тАУ наклеп поверхностного слоя на глубину 0.2-0.8 мм с целью создания в нем остаточного напряжения сжатия. При наклепе поверхностный слой расплющивается. Удлинению поверхностного слоя препятствует сила сцепления с нижележащими слоями металла. Вследствие этого в наклепанном слое возникают двухосные напряжения сжатия, а в толще основного металла незначительные реактивные напряжения растяжения. Складываясь с рабочими напряжениями растяжения, остаточные напряжения сжатия уменьшают, а при достаточно больших значениях компенсируют первые. Возникающие при наклепе множественные искажения структуры (деформация зерна, местные пластические сдвиги) эффективно тормозят развитие усталостных повреждений и расширяют область существования нераспостроняющихся трещин, увеличение которых обуславливает существование разрушающих напряжений.

Эффективен наклеп в напряженном состоянии, представляющий собой сочетание упрочнения перегрузкой с наклепом. При этом способе деталь нагружают нагрузкой того же напряжения, что и рабочая, вызывая в материале упругие или упругопластические деформации. После снятия нагрузки в поверхностном слое возникают остаточные напряжения сжатия.

Наклепный слой чувствителен к нагреву. При температурах 400-500 ^оС действие наклепа полностью исчезает, из-за наступающего при этих температурах процесса рекристаллизации, устраняющего кристаллоструктурные изменения, внесенные наклепом.

Основные разновидности упрочнение поверхности пластической деформацией:

- дробеструйная обработка

- обкатывание

- чеканка

- алмазное выглаживание

Дробеструйная обработка заключается в наклепе поверхностного слоя потоком закаленных шариков (диаметр 0.5-1.5 мм), создаваемым центробежными дробеметками. Качество поверхности при данном процессе немного снижается.

Плоские поверхности упрочняют обкатыванием шариками, установленными во вращающемся патроне. Заготовке придают движение продольной и поперечной подачи, при правильно выбранном режиме обкатывания, остаточные напряжения сжатия в поверхностном слое составляют 600-1000 МПа. Глубина уплотнения слоя 0.2-0.5 мм. Данный процесс улучшает качество поверхности детали. Поверхность вращения упрочняют обкатыванием стальными закаленными роликами. Силу прижатия ролика выбирают с таким ращетом, чтобы создать в поверхностном слое напряжения, превышающие предел текучести материала в условиях всестороннего сжатия ( для стали 5000-6000 МПа).

Чеканку производят бойками со сферической рабочей поверхностью, приводимыми в колебания пневматическими устройствами. Частота колебаний и скорость вращения заготовки должны быть согласованы таким образом, чтобы наклепанные участки перекрывали друг друга.

Алмазное выглаживание заключается в обработке предварительно шлифованной и полированной поверхности закругленными алмазными резцами (радиус 2-3 мм). Поверхностный слой уплотняется до глубины 0.3-0.5 мм. Качество поверхности значительно улучшается.

Нанесение на рабочую поверхность инструмента покрытий из твердых соединений. Данный способ является наиболее эффективным и прогрессирующим из выше упомянутых способов, позволяет резко повысить эксплутационные качества режущего инструмента тем самым, расширяя его область применения [1].

4. Основные требования к покрытиям.

К покрытиям в зависимости от материала и условий эксплуатации режущего инструмента, предъявляются своего рода технологические требования, которые можно подразделить на четыре категории.

Во-первых, это условие, учитывающее условия работы инструмента. Покрытие должно обладать: высокой твердостью, превышающей твердость материала инструмента; устойчивостью к высокотемпературной коррозии; отсутствие схватываемости с обрабатываемым материалом во всем диапазоне температур резания; устойчивостью к разрушению при колебании температур и напряжений; постоянством механических свойств, даже при температурах, близких к температурам разрушения инструментального материала.

Во-вторых, это необходимость совместимости свойств материала покрытия со свойствами материала инструмента: сродство кристаллохимического строения материала покрытия и инструмента; оптимальное соотношение материалов покрытия и инструмента по модулям упругости, коэффициентам Пуассона и линейного расширения, теплопроводности; малая склонность к образованию хрупких вторичных соединений.

В-третьих, это требования к технологическим особенностям метода нанесения покрытий: создание в процессе нанесения покрытия на инструмент условий, не оказывающих существенного влияния на физические и кристаллохимические свойства материала инструмента.

В-четвертых, требования, относящиеся к покрытиям в целом: покрытие должно быть сплошным и иметь постоянную плотность по всему объему, тем самым, защищая материал инструмента от соприкосновения с обрабатываемым

материалом и газовой средой; стабильность свойств покрытия во времени; малость колебаний толщины покрытия в процессе работы, позволяющая не изменять рельеф материала инструмента [5-11].

5. Способы нанесения износостойких покрытий.

Процесс нанесения покрытия на поверхность режущего инструмента определяется как свойствами материала покрытия и инструмента, так и спецификой протекания процессов формирования покрытия. Исходя из выше сказанного, все методы нанесения покрытий можно разделить на две группы.

В первую группу входят методы химического осаждения покрытий из парогазовой фазы (ХОП) [11]. Формирование покрытия осуществляется вследствие химических реакций между парогазовыми смесями, состоящих из соединения металлоносителя и носителя второго компонента, являющегося как газотранспортером, так и восстановителем. В процесс формирования покрытия вносят вклад и структура поверхности инструментального материала, и гетеродиффузионные реакции между конденсатом и материалом инструмента. Этот метод применяется при нанесении покрытий на основе карбидов, нитридов, карбонитридов титана, оксида алюминия. Метод ХОП реализуется при температурах 1000-1100 ^оС, этот факт исключает возможность нанесения покрытий данным методом на инструменты из быстрорежущих сталей, которые были подвергнуты термической обработке [6].

Существует ряд недостатков метода ХОП:

- взрывоопасность и токсичность водорода, как газа-носителя

- наличие большего количества непрореагировавших компонентов

- сложность технологического оборудования

- внутреннее напряжение в слое покрытия

- невозможность нанесения покрытия на инструмент, имеющий острые режущие кромки

Вторая группа тАУ это методы физического осаждения покрытий (ФОП) [6]. К этим методам относятся: метод получения тонких пленок распылением материалов ионной бомбардировкой (РИБ); метод генерации потока

осаждаемого вещества термическим испарением (МТИ).

Суть метод РИБ состоит в следующем:

1) В вакууме, под действием ионизирующего излучения заданной энергии, осуществляется бомбардировка материала, формирующего покрытие (мишень), что приводит к частичной или полной его ионизации. В качестве данного материала могут выступать металлы (включая тугоплавкие), сплавы (в том числе и многокомпонентные), полупроводники.

2) Происходит ионное распыление, то есть ионы материала падают на рабочую поверхность режущего инструмента (подложку), тем самым, производя процесс формирования покрытия.

Данный метод реализуется при давлениях 1-10 Па и напряжениях 0,3-

5 кВ.

Возможны два метода ионного распыления: ионно-лучевое и плазмоионное распыление. При ионно-лучевом распылении выбивание атомов мишени происходит под действием бомбардировки ее поверхности ионными лучами определенной энергии (Рис.1). Тут не требуется подача на мишень отрицательного потенциала.

При плазменном распылении мишень из распыляемого материала находится в сильно ионизированной плазме под отрицательным потенциалом и играет роль катода. Положительные ионы под действием электрического поля вытягиваются и бомбардируют мишень, вызывая ее распыление.

Существуют следующие разновидности плазменного распыления: катодное, магнетронное, высокочастотное и в несамостоятельном газовом разряде.

Катодное распыление.Принципиальная схема установки приведена на рис. 2. Метод осуществляется следующим образом.

Вакуумный объем, содержащий анод и катод, откачивается до давления 10^-4 Па, после чего производится напуск инертного газа (обычно это Ar при давлении 1-10 Па). Для зажигания тлеющего разряда между катодом и анодом подается высокое напряжение 1-10 кВ. Положительные ионы инертного газа, источником которого является плазма тлеющего разряда, ускоряются в электрическом поле и бомбардируют катод, вызывая его распыление. Распыленные атомы попадают на подложку и оседают в виде тонкой пленки.

Данный метод распыления может быть осуществлен и по другой схеме тАУ диодной схеме распыления, отличительным признаком которой является то, что при распылении катод является как источником распыляемого материала, так и источником электронов, поддерживающих разряд, анод также принимает участие в создании заряда, одновременно являясь подложкодержателем.

Преимущества метода катодного распыления в следующем:

- безынерционность процесса

- низкие температуры процесса

-

возможность получения пленок тугоплавких металлов и сплавов (в том числе и многокомпонентных)

- сохранение стехиометрического исходного материала при напылении

- возможность получения равномерных по толщине пленок

Метод имеет недостатки:

- низкая скорость осаждения (0.3-1 нм/с)

- загрязнение пленок рабочим газом вследствие проведения процесса при высоких давлениях

- низкая степень ионизации осаждаемого вещества

Магнетронное распыление. Является разновидностью метода нанесения тонких пленок на основе тлеющего разряда. Магнетронные системы ионного распыления относятся к системам распыления диодного типа, в которых атомы распыляемого материала удаляются с поверхности мишени при ее бомбардировке ионами рабочего газа (обычно Ar), образующимися в плазме аномального тлеющего разряда.

В магнетронной распылительной системе катод (мишень) помещается в скрещенное электрическое (между катодом и анодом) и магнитное поле, создаваемое магнитной системой. Магнитное поле позволяет локализовать плазму аномального тлеющего разряда непосредственно у мишени.

Суть метода состоит в следующем (Рис.3), в систему анод-катод подается постоянный электрический ток (2-5 А), который приводит к возникновению между мишенью (отрицательный потенциал) и анодом (положительный или нулевой потенциал) неоднородного электрического поля и возбуждению аномального тлеющего разряда. Электроны, выбитые из катода под действием ионной бомбардировки, подвергаются воздействию магнитного поля, возвращающего их на катод, с одной стороны, с другой тАУ поверхностью мишени, отталкивающей электроны. Это приводит к тому, что электроны совершают сложное циклическое движение у поверхности катода. При движении электроны многократно сталкиваются с атомами аргона, обеспечивая высокую степень ионизации, что приводит к возрастанию интенсивности ионной бомбардировки мишени, а следовательно и к возрастанию скорости распыления.

Преимущества метода:

- высокая скорость распыления при низких рабочих напряжениях (600-800 В) и при небольших давлениях рабочего газа (5×10^-1 -10 Па)

- отсутствие перегрева подложки

- малая степень загрязнения пленок

- возможность получения равномерных по толщине пленок на большей площади подложек

Высокочастотное распыление. Данный метод применяется в том случае, если материалом мишени является диэлектрик. Для распыления диэлектрика необходимо периодически нейтрализовать положительный заряд на нем. Для этого к металлической пластине, расположенной непосредственно за распыляемой диэлектрической мишенью, прикладывают напряжение с частотой 1-20 МГц.

Плазменное распыление в несамостоятельном разряде. В распылительных системах данного типа горение газового разряда поддерживается дополнительным источником (магнитное поле, высокочастотное поле).

Преимущества метод РИБ:

- сохранение стехиометрического состава пленок при распылении многокомпонентных сплавов

- высокий коэффициент использования распыляемого вещества

- возможность получения равномерных по толщине покрытий на подложке большей площади

- высокая адгезия пленок

Сущность МТИ состоит в том, что в специальных испарителях вещество нагревают до температуры, при которой начинается заметный процесс испарения.

Все испарители отличаются между собой в зависимости от способа нагрева испаряемого вещества: резистивного, индукционного, электродугового и др.

Резистивное испарение. Тут тепловую энергию для нагрева вещества получают за счет выделения теплоты при прохождении тока через нагреватель.

Электродуговое испарение. Нагрев катода с последующей эмиссией электронов, осуществляется по средствам зажигания в вакуумной камере электродуги (Рис.4). Особенностью данного метода является то, что электрический ток, создающий дугу, подается в цепь, содержащую катод (отрицательный потенциал) и корпус вакуумной камеры (положительный потенциал). Электрическая дуга производит локальный разогрев поверхности катода, в результате чего последняя, переходя в жидкостную фазу, и в виде капель распространяется по объему вакуумной камеры. Капельная фаза приводит к неоднородности химического состава покрытия. Для уменьшения брызгового эффекта производится тщательная предварительная дегазация катода.

Преимущества метода нанесения тонких пленок вакуумным электродуговым методом:

- возможность регулирования скорости нанесения покрытия путем изменения силы тока дуги

- возможность управлять составом покрытия, используя одновременно несколько катодов или один многокомпонентный катод

- высокая адгезия покрытий

- возможность получения тонких пленок металлов, вводя в камеру реакционный газ

Основные преимущества МТИ в следующем:

- возможность нанесения пленок металлов (в том числе тугоплавких), сплавов, полупроводниковых соединений и диэлектрических пленок

- простота реализации

- высокая скорость испарения вещества и возможность регулирования ее в широких пределах за счет изменения подводимой к испарению мощности

- возможность получения покрытий, практически свободных от загрязнения

Методы ФОП, несмотря на некоторые присущие им недостатки (например, невозможность осаждения покрытий в больших углублениях и сложность нагрева подложки в вакууме), в целом наиболее перспективны для нанесения износостойких покрытий на режущие инструменты. Связано это, во-первых, с возможностью точного регулирования технологических процессов и их полной автоматизации. Во-вторых, низкая температура процесса позволяет обрабатывать любые инструментальные материалы и при этом достигать высокой адгезии покрытия с основой. В-третьих, высокая скорость формирования покрытия. И, наконец, метод ФОП безопасен для окружающей среды и экономически выгоден [6].

6.Классификация износостойких покрытий для режущего инструмента.

6.1. Основные положения.

Все элементы Периодической системы подразделяются на группы электронных аналогов, атомы которых имеют аналогичные строения электронных оболочек:

- s-элементы, имеющие полностью заполненные внешние s-оболочки

- d- и f-элементы, имеющие незаполненные d- и f-оболочки

- sp-элементы, имеющие валентные s,p-электроны (неметаллы)

Данной классификация поясняет деление всех тугоплавких соединений, применяемых в качестве покрытий, на три группы:

- металлоподобные тугоплавкие соединения, образуемые d- и f-переходными металлами (бориды, карбиды, нитриды)

- металлоподобные тугоплавкие соединения, образуемые между собой в основном d- и f-переходными металлами, а также вырожденными металлами из sp-групп электронных аналогов

- неметаллические тугоплавкие соединения, образуемые взаимным сочетанием неметаллов (оксиды)

Наиболее широко в качестве износостойких покрытий применяются соединения тугоплавких d-переходных металлов IV-VI Периодической системы элементов с кислородом, углеродом и азотом [5]. Это связано с особенностями их кристаллохимического строения:

- Во-первых, эти металлы имеют недостаток электронов на внутренних s, p и d орбиталях, и это приводит к тому, что они с достаточной легкостью могут приобретать электроны из любого источника, которым может служить междоузельные атомы углерода, азота и кислорода.

- Во-вторых, большинство переходных металлов имеют достаточно большие атомные радиусы и при образовании соединений с атомами C,N и O могут подчинятся правилу Хэгга, согласно которому отношение радиуса атома неметалла к радиусу атома металла меньше критического значения 0.59. Для соединений металлов IV группы (Ti,Zr,Hf) достаточно точно выдерживается правило Хэгга, что приводит к образованию простых структур, в которых превалирует связь металл-металл, а атомы C,H,O можно рассматривать как вставленные в решетку атомов металла.

- В-третьих, большинство переходных металлов имеют широкие области гомогенности, что позволяет в зависимости от содержания кислорода, азота и углерода достаточно сильно изменять физико-механические свойства их карбидов, нитридов и оксидов.

- В-четвертых, переходные металлы и некоторые их соединения, в первую очередь соединения с простой кубической структурой типа NaCl (ZrC,ZrN,TiN,VC,TaC), отличаются очень высокими температурами плавления.

Соединения металлов IV-VI групп с кислородом, углеродом и азотом можно рассматривать и как наиболее устойчивый (в термодинамическом отношении) материал для покрытий, способный противостоять твердо- и жидкофазным диффузионным реакциям, коррозии и окислению при высоких температурах. Ниже будет показано, что свойства соединений тугоплавких металлов с О,N и С при обычных и повышенных температурах сильно зависят от многих факторов: состава (стехиометрии), наличия примесей, микроструктуры и текстуры, пористости и т.д.

6.2. Одноэлементные, однослойные покрытия.

6.2.1. Соединения, используемые в качестве покрытий.

Карбиды. Карбиды обладают рядом противоречивых свойств, что осложняет детальное изучение их физической природы. В частности, строение монокарбидов с кубической решеткой соответствует структуре типа NaCl , вместе с тем электропроводность карбидов сравнима с электропроводностью металлов. Высокая твердость карбидов проявляется за счет ковалентной связи атома углерода с атомом метала.

Наибольшая склонность к образованию энергетически стабильных конфигураций sp³ проявляются у карбидов металлов IV группы (Ti, Zr, Hf ). Это обусловлено большей донорской способностью этих металлов (особенно Ti) при относительно высоком содержании углерода в карбиде (до 20%). Стабильные конфигурации карбидов атомов металлов IV группы объясняется уменьшением общего числа нелокализованных электронов sp-переходов, смещения равновесия вправо и уменьшения общего числа нелокализованных электронов: sp² + p Вл sp³. Поэтому карбиды обладают повышенной жесткостью кристаллической решетки, определяющей их высокую твердость, теплостойкость и хрупкость [5].

При переходе к карбидам V группы донорская способность металлов этой группы снижается, что приводит к снижению статистического веса устойчивости sp³-конфигурации карбидов и соответственно уменьшает соответственно твердость этих карбидов. Область их гомогенности сужается, в составе наряду с карбидами МС образуются низшие карбиды М₂С с гексагональной структурой. Так например, твердость TiC равна 31.7 ГПа, а твердость TaC тАУ 17.4 ГПа, Nb₂C тАУ 21 Гпа [5].

У карбидов тугоплавких металлов VI группы (Cr, Mo,W) содержание углерода падает до 6%, снижается число обобществленных электронов, поэтому статический вес атомов наиболее стабильной электронной конфигурации sp³ оказывается очень низким, а свойства карбидов определяются главным образом свойствами d⁵-конфигурации. Связи d⁵ более гибкие, чем sp³, допускают упругий прогиб решетки, более свободное движение в ней дислокаций. Поэтому карбиды металлов VI группы имеют меньшую твердость и хрупкость (CrC, MoC, WC), чем твердость и хрупкость карбидов IV группы (TiC, ZrC, HfC). Так твердость CrC равна 29.5 ГПа, а твердость ZrC тАУ 29.5 ГПа [5] . Карбиды тугоплавких металлов V группы занимают промежуточное положение.

У карбидов VI группы имеются узкие области гомогенности. Образование карбидов таких металлов связано с сильными искажениями кристаллической решетки металла (Cr) либо с нарушением порядка упаковки (Mo, W). В следствии этого, у карбидов VI могут возникать и прямые связи C-C (MoC, CrC) [5].

Нитриды. По своим свойствам и строению нитриды весьма похожи на карбиды, однако, между ними существуют определенные различия. Главное различие состоит в сильном снижении связи металл тАУ неметалл из-за уменьшения ковалентности азота (трехвалентный) по сравнению с валентностью углерода (четырехвалентный).

Атом азота в нитридах, имеющий в изолированном состоянии конфигурацию валентных электронов s²p⁶ , может быть как донором, так и акцептором электронов. Акцепторная способность азота преимущественно проявляется при образовании нитридов металла IV-VI групп, у которых преобладает ковалентно-металлическая ионная связь. Донорские способности тугоплавких металлов IV группы (особенно Ti) в результате присоединения трех атомов азота приводят к образованию энергетически очень устойчивых конфигураций s²p⁶: s²p³ + 3p Вл s²p⁶ [5].

Вследствие резкого снижения донорской и роста акцепторной способности металлов VI группы (Cr, Mo, W) для этой группы может проявляться и донорская способность азота (s²p³ Во sp⁴ Во sp³ + p ) с образованием избыточных (не участвующих в химической связи) электронов, которые снижают температуру плавления этих нитридов.

Хотя особенность конфигурационного строения нитридов переходных металлов (s²p⁶) свидетельствует о их высокой коррозионной стойкости (снижение склонности к твердо- и жидкофазным диффузионным реакциям), необходимо отметить меньшую термодинамическую устойчивость нитридов, по сравнению с карбидами. Практически это означает, что нитриды имеют более низкую по сравнению с карбидами сопротивляемость к высокотемпературному окислению, коррозии. Причем, при переходе нитридов металлов IV группы (TiN, ZrN, HfN) к нитридам металлов V (VN, NbN, TaN) и особенно VI группы (CrN, MoN, WN) сопротивляемость к высокотемпературному окислению снижается. Вместе с тем нитриды имеют и свои преимущества. Они более пластичны и менее хрупки, чем карбиды. Так например, предел прочности при изгибе TiN равен 240 МПа, а TiC тАУ 15 МПа [5].

Оксиды. Оксиды обладают твердостью, сравнимой с твердостью нитридов. Так например, твердость TiN равна 20.5 ГПа, а твердость Al₂O₃ тАУ 19.9 ГПа. Между тем, по коррозийным свойствам оксиды превосходят нитриды. Хрупкость оксидов сравнима с хрупкостью карбидов.

6.2.2. Характеристикиодноэлементных, однослойных покрытий.

Характеристики однослойных покрытий, создаваемых на основе вышеуказанных соединений, зависят не только от физико-химических свойств данных соединений, но также и от ряда других факторов, к которым относятся: однородность покрытия, его пористость, толщина, метод нанесения на рабочую поверхность. Последний из факторов играет наиболее значимую роль, определяя предшествующие ему факторы (табл.1,2) [3].

Таблица 1

Твердость некоторых карбидовых покрытий, полученных различными способами.

Соединение	Метод	Микротвердость, кгс/мм2
TiC	МТИ	2500-3000 3000-5500
	РИБ	2400
	ХОП	3350-3600 4500
Cr7C3	МТИ	2200
	ХОП	1900-2200

Таблица 2

Твердость некоторых нитридных покрытий, полученных осаждением из паровой и газовой фазы.

Соединение	Метод	Микротвердость, кгс/мм2
TiN	МТИ	1900-2800
	РИБ	1400-4000 1900
	ХОП	1900-2400
CrN	РИБ	3500

Если рассматривать МТИ, то микроструктура покрытий, получаемых этим методом (Al₂O₃, TiC, ZrC и др.) непосредственно зависит от температуры конденсации. При температуре менее 600-700 ^оС структура состоит из мелкозернистых волокон диаметром ~ 10 нм, разделенных тонкой сеткой пор шириной ~ 1 нм. При 700-1000 ^оС величина зерна достигает в диаметре 1 мкм [3].

Твердость покрытия зависит от парциального давления реактивного газа, температуры подложки и потенциала на подложке. Так например, твердость TiC достигает 3000 кгс/мм² при парциальном давлении реактивного газа ~ (1.1¸1.3)×10^-3 мм рт. ст., температуре подложки 650 ^оС и потенциале на подложке 0¸50 В.

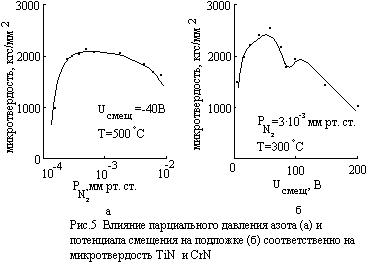

На рис.5 показано влияние парциального давления азота и потенциала на подложке на микротвердость покрытий из TiN и CrN, полученных осаждением в разряде с полым катодом [3].

Если рассматривать метод РИБ, то в [3] отмечается, что в зависимости от параметров процесса при магнетронном распылении покрытие TiN_x (x меняется от 1 до 0.6) может иметь микротвердость от 1400 до 4000 кгс/мм² (при температуре подложки 300-330 ^оС).

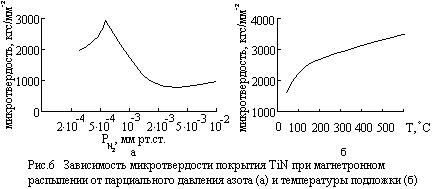

Зависимость микротвердости TiN от парциального давления азота так же, как и при МТИ, имеет явно выраженный максимум (рис.6).

Давление реакционного газа непосредственное влияние оказывает и на микротвердость однослойных покрытий типа MN_x и MC в процессе их формирования. Из Рис.7 видно, что с увеличением давления реакционного газа, микротвердость покрытий возрастает, так как поступление большего объема реактивного газа способствует более полному протеканию плазмохимических реакций. Но при дальнейшем увеличении давления микротвердость покрытия снижается, что обусловлено образованием покрытий, имеющих в своем составе повышенную концентрацию химических элементов реакционного газа, приводящих к дефектности структуры и снижению микротвердости [6].

На рис.8 показано влияние давления аргона, в процессе ионного осаждения, на однородность однослойного покрытия (соотношение между толщиной покрытия на передней и задней поверхностях подложки) [3].

Зависимость свойств покрытия от условий его получения можно продемонстрировать и на наибольшее распространенном в качестве

однослойного карбидного покрытия - TiC. На рис.9 приведены данные по

износостойкости хромистой стали и покрытий TiC (покрытие получено вакуумно-дуговым методом), нанесенных при давлениях С₂Н₂ тАУ 0.17 Па (TiC 1) и 0.27 Па (TiC 2) при напряжении на подложке 200 В [9].

Величина К есть удельная скорость изнашивания покрытия,

определяется выражением:

∆V

K = тАФтАФтАФтАФ (1)

F × ∆L

В (1), ∆V есть приращение объемного износа покрытия на пути трения ∆L, а F- нагрузка. В [9] установлена зависимость удельной скорости изнашевания от потенциала на подложке (рис.10). Из рисунка видно, что при напряжении 150 В величина К имеет минимум. Это, по-видимому, определяется плотностью покрытия и его адгезионной прочностью.

Микротвердость покрытия непосредственно определяется и концентрацией реактивного газа, учавствующего в процессе его формирования. Так на рис.11 показана зависимость микротвердости покрытий TiN_x от расхода азота при магнетронном распылении, при величине по
