Приборы химической разведки и химического контроля
Я взяла эту тему, так как считаю очень важным в наше время (время химического и ядерного оружия), хотя бы примерно представлять какой прибор для чего используется. Также я постаралась, как можно подробнее разобрать каждый прибор и собрать все возможные виды по данной теме.
С целью своевременного принятия мер защиты персонала объектов и населения в условиях химического заражения организуется химическая разведка и химический контроль.
Для определения (обнаружения) ОВ и ОХВ используются различные методы и на основе этих методов разработаны различные приборы.
Приборы химической разведки служат для обнаружения ОВ, их идентификации (опознавания) и определения концентрации. Они делятся на войсковые и специальные, используемые специальными химическими подразделениями. К войсковым приборам химической разведки относятся средства индикации, газоопределители и автоматические газосигнализаторы.
Что такое химическое оружие?
Химическое оружие (ХО) тАУ один из видов оружия массового поражения, поражающее действие которого основано на использовании боевых токсических химических веществ (БТХВ).
К боевым токсическим химическим веществам относятся отравляющие вещества и токсины, оказывающие поражающее действие на организм человека и животных, а также фитотоксиканты, которые могут применяться в военных целях для уничтожения различных видов растительности.
Отравляющие вещества (ОВ) тАУ это химические соединения, обладающие определенными токсическими и физико тАУ химическими свойствами, обеспечивающими при их боевом применении поражение живой силы (людей), а также заражение воздуха, одежды, техники и местности.
Отравляющие вещества составляют основу химического оружия. Ими снаряжаются снаряды, мины, боевые части ракет, авиационные бомбы, выливные авиационные приборы, дымовые шашки, гранаты и другие химические боеприпасы и приборы.
ОВ поражают организм, проникая через органы дыхания, кожные покровы и раны. Кроме того, поражения могут наступать в результате употребления зараженных продуктов и воды.
Современные отравляющие вещества классифицируются:
По физиологическому действию на организм;
По токсичности (тяжести поражения);
По быстродействию;
По стойкости.
Приборы химической разведки.
Обнаружение и определение степени заражения отравляющими и сильнодействующими ядовитыми веществами воздуха, местности, сооружений, оборудования, транспорта, средств индивидуальной защиты, одежды, продовольствия, воды, фуража и других объектов производится с помощью приборов химической разведки или путем взятия проб и последующего анализа их в химических лабораториях.
Основным прибором химической разведки является войсковой прибор химической разведки (ВПХР), а также аналогичный ему по тактико-техническим характеристикам и принципу действия полуавтоматический прибор химической разведки ППРХ. Для обнаружения СДЯВ используются различного вида в зависимости от характера производства промышленные приборы. Кроме того, некоторые объекты народного хозяйства могут быть оснащены приборами химической разведки медицинской и ветеринарной службы (ПХР-МБ).
Принцип обнаружения и определения ОВ приборами химической разведки основан на изменении окраски индикаторов при взаимодействии их с ОВ. В зависимости от того, какой был взят индикатор и как он изменил окраску, определяют тип ОВ, а сравнение интенсивности полученной окраски с цветным эталоном позволяет судить о приблизительной концентрации ОВ в воздухе или о плотности заражения.
Методы индикации ОХВ и ОВ.
Опасные химические и отравляющие вещества, в отличие от ИИ, можно определить органолептически. Они имеют запах, цвет, вкус и т. д., т. е. их присутствие в окружающей природной среде можно обнаружить по внешним признакам. Однако высокая токсичность ОХВ и ОВ исключает эту возможность. При первых признаках присутствия в воздухе или на местности ОХВ и ОВ необходимо немедленно надеть противогаз и только после этого с помощью средств химической разведки определять наличие этих веществ.
Основными методами индикации ОХА и ОВ являются:
Ионизационный;
Люминесцентный;
Химический;
Биохимический.
На основе этих методов разработаны различные приборы.
На ОЭ широкое распространение получили приборы химической разведки на основе химического и биохимического методов обнаружения ОХВ и ОВ.
Химический метод основан на регистрации изменения окраски реактива после его реакции с ОХВ (ОВ).
Биохимический метод основан на подавлении ОВ нервнопаралитического действия активности фермента тАУ холинэстеразы, осуществляющей гидролиз ацетилхолина. Не прореагировавший ацетилхолин можно определить колориметрически в виде ацетилгидроксамовой кислоты, которая с солями трехвалентного железа дает красное окрашивание. В присутствии ФОВ активность холинэстерозы падает, в результате чего происходит прекращение гидролиза ацетилхолина.
Характеристика приборов химической разведки.
Войсковой прибор химической разведки (ВПХР). Предназначен для определения в воздухе, на местности, в сыпучих материалах зарина, зомана, вигазов, иприта, фосгена, синильной кислоты, хлорциана и др.

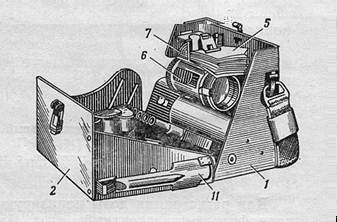

ВПХР : 1 - корпус; 2 - крышка; 5 - противоарозольные фильтры; 6 - насадка; 7 - защитные колпачки; 11 - лопатка

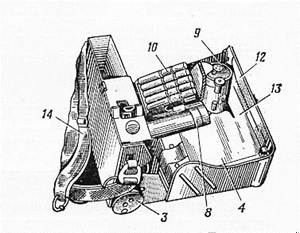

ВПХР: 3 - ручной насос; 4 - кассеты с индикаторными трубками; 8 - электрофонарь; 9 - грелка; 10 - патроны к грелке; 12 - инструкция-памятка по работе с прибором; 13 - инструкция по обнаружению фосфороорганических ОВ; 14 - плечевой ремень.

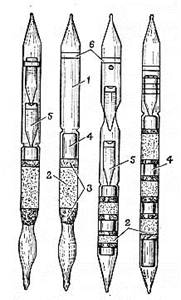

ИНДИКАТОРНЫЕ ТРУБКИ : 1 - корпус трубки; 2 - наполнитель; 3 - ватный тампон; 4 - обтекатель; 5 - ампулы с индикатором; 6 - маркировочное кольцо.
ИНДИКАТОРНЫЕ ТРУБКИ, имеющие одинаковую маркировку, укладываются в кассеты по 10 штук. На лицевой стороне кассеты наклеена этикетка с изображением окраски. возникающей на наполнителе трубки при наличии в воздухе ОВ, и указан порядок работы с данной трубкой. В комплект прибора ВПХР входят три комплекта индикаторных трубок.
Устройство ВПХР. Прибор состоит из корпуса с крышкой и размещенных в них: ручного насоса, насадки к насосу, бумажных кассет с индикаторными трубками, защитных колпачков, противодымных фильтров, электрофонаря, грелки с патронами. Кроме того, в комплект прибора входит лопатка для взятия проб, штырь, тАЬИнструкция по эксплуатациитАЭ, памятка по работе с прибором, памятка по определению ОВ типа зоман в воздухе, плечевой ремень с тесьмой. Масса прибора тАФ 2,3 кг, чувствительность к фосфорорганическим ОВ тАФ до 5-10-6 мг/л, к фосгену, синильной кислоте и хлорциану тАФ до 5-10-3 мг/л, иприту тАФ до 2*10-3 мг/л; диапазон рабочих температур от тАФ40 до +40В°С.
Ручной насос (поршневой) служит для прокачивания зараженного воздуха через индикаторную трубку, которую устанавливают для этого в гнездо головки насоса. При 50тАФ60 качаниях насосом в 1 мин через индикаторную трубку проходит около 2 л воздуха. На головке насоса размещены нож для надреза и два углубления для обламывания концов индикаторных трубок; в ручке насоса тАФ ампуловскрыватели.
Насадка к насосу является приспособлением, позволяющим увеличивать количество паров ОВ, проходящих через индикаторную трубку, при определении ОВ на почве и различных предметах, в сыпучих материалах, а также обнаруживать ОВ в дыму и брать пробы дыма.
Индикаторные трубки, расположенные в кассетах ,предназначены для определения ОВ и представляют собой запаянные стеклянные трубки, внутри которых помещены наполнитель и ампулы с реактивами. Индикаторные трубки маркированы цветными кольцами и уложены в бумажные кассеты по 10 шт. На лицевой стороне кассеты дан цветной эталон окраски и указан порядок работы с трубками. Для определения ОВ типа Си-Эс и Би-Зет предназначены трубки ИТ-46. В комплект ВПХР они не входят и поставляются отдельно.
Защитные колпачки служат для предохранения внутренней поверхности воронки насадки от заражения каплями ОВ и для помещения проб почвы и сыпучих материалов при определении в них ОВ.
Противодымные фильтры применяют для определения ОВ в дыму, малых количеств ОВ в почве и сыпучих материалах, а также при взятии проб дыма. Они состоят из одного слоя фильтрующего материала (картона) и нескольких слоев капроновой ткани.
Грелка служит для подогрева индикаторных трубок при пониженной температуре окружающего воздуха от тАУ40 до +10В°С. Она состоит из пластмассового корпуса с двумя проушинами, в которые вставляется штырь для прокола патрона, обеспечивающего нагревание. Внутри корпуса грелки имеется четыре металлические трубки: три тАФ малого диаметра для индикаторных трубок и одна тАФ большого диаметра для патрона.
Полуавтоматический прибор химической разведки (ППХР).
Предназначен для решения тех же задач, что и ВПХР. Принцип его работы аналогичен принципу работы ВПХР. Отличие состоит в том, что воздух через индикаторные трубки прокачивается с помощью ротационного насоса, работающего от электродвигателя постоянного тока, а при низких температурах трубки подогреваются с помощью электрогрелки. Питается прибор от бортовой сети автомашин, на которых ведется химическая разведка.
Кроме вышеперечисленных индикаторных трубок, входящих в комплекты ВПХР и ППХР, имеются индикаторные трубки для определения: пихотропного ОВ би тАУ зет (ИТ с одним коричневым кольцом), раздражающего ОВ си тАУ эс (ИТ с двумя белыми кольцами и точкой).
При необходимости ВПХР и ППХР могут доукомплектовываться и этими трубками.
Универсальный газоанализатор УГ тАУ 2, УГ - 3. Из опасных химических веществ (ОХВ) ВПХР и ППХР определяют лишь синильную кислоту, фосген, мышьяковистый водород и оксид углерода.
Более широким диапазоном по определению ОХВ обладает универсальный переносный газоопределитель УГ тАУ 2. Он предназначен для определения в воздухе: аммиака, хлора, сероводорода, оксида углерода, окислов азота и др.
С помощью УГ тАУ 3 определяют бром, диэтиламин, метилакрилат, озон, уксусную кислоту, спирты (Н тАУ бутиловый, изобутиловый, изопропиловый).
Он состоит из воздухозаборного устройства и комплекта индикаторных средств, в состав которых входят измерительные шкалы, индикаторные трубки, ампулы с индикаторными порошками и набор принадлежностей.
Принцип работы УГ тАУ 2 основан на изменении окраски слоя индикаторного порошка в трубке после покачивания через нее воздухозаборным устройством исследуемого воздуха. Длина окрашенного столбика индикаторного порошка в трубке пропорциональна концентрации анализируемого газа в воздухе и измеряется по шкале, отградуированной в мг/м (кубический).
Более сложными приборами, позволяющими обнаруживать присутствие паров ОХВ в воздухе, являются автоматические приборы циклического действия тАУ газоанализаторы.
Газоанализатор ВлКолион тАУ 1В». Более современным газоанализатором является преносной газоанализатор ВлКолион тАУ 1В». Он предназначен для измерения (определения) содержания в воздухе: ядовитых неорганических соединений (аммиак, сероводород, мышьяковистый водород, фосфористый водород), гидразинов, меркаптанов, аминов; органических растворителей (бензол, толуол, ацетон и др.); топлив (бензин, керосин и др.).
В комплект прибора входят: пробник (забор воздуха), измерительный блок. Диапазон измерений от 0,5 до 2000 мг/м (кубических).
Газосигнализаторы типа ВлСиренаВ». Они представляют собой оптические (фотоколометрические) промышленные стационарные автоматические приборы циклического действия. В качестве первичного измерительного преобразователя в них многократно используется индикаторный порошок.
Газоанализатор состоит из датчика, блока управления и потенциометра.
Время работы в автоматическом режиме без замены индикаторного порошка при концентрации не выше ПДК: ВлСирена тАУ 2В» - 30 суток, ВлСирена тАУ 4В» - 14 суток. ВлСиренаВ» - определяет сероуглерод, ВлСирена тАУ 2В» - аммиак, ВлСирена - 4В» - фосген.
Другие газоанализаторы определяют: ВлЭХА тАУ 221В» и ВлМиндальВ» - синильную кислоту; ВлУФА тАУ 1В» - ХЛОР; ВлНитронВ» - окислы азота;
ВлФЛ тАУ 5501МВ» - сернистый ангидрид, аммиак, хлор; ВлГКП тАУ 1В» - сернистый ангидрид.
Газосигнализаторы автоматический ГСП тАУ 11. Он предназначен для непрерывного контроля зараженности воздуха ФОВ, кроме того, может быть использован для обнаружения фосфорорганчиских пестицидов в воздухе. При обнаружении в воздухе паров ФОВ прибор подает световой и звуковой сигнал.
По принципу действия ГСП тАУ 11 является фотоколориметрическим прибором. Фотоколориметрированию подвергается индикаторная лента после смачивания ее растворами и просасывания через нее контролируемого воздуха. При наличие ОВ в воздухе красная окраска на ленте сохраняется до момента контроля, при отсутствии тАУ изменяется до желтой.
Индикаторные пленки и ленты. Индикаторные пленки и ленты при появление паров ОХВ (ОВ) в воздухе меняют свой цвет. Они в некоторой степени компенсируют недостаток приборов химической разведки. Так, минимальное время работы с одной индикаторной трубкой составляет 1 тАУ 2 минуты, а индикаторные пленки и ленты практически мгновенно определяют ОХВ (ОХ) в воздухе. В настоящее время индикаторные клейкие пленки имеются только на ФОВ, а ленты на многие ОХВ: азотную кислоту, аммиак, бромводород, гидразин, двуокись азота, сернистый ангидрид, сероводород, хлор, цианистый водород и др. (более 70 ОХВ).
Войсковой автоматический газосигнализатор ГСА-3М
Прибор предназначен для обнаружения в воздухе специальных веществ (СВ) и сильнодействующих ядовитых веществ (СДЯВ), таких как хлор и аммиак;
автоматического светового и звукового оповещений об опасности.
Состав прибора:
Блок индикации;
Блок питания;
Ремень;
Жгут.
| Технические характеристики |
| время выхода на рабочий режим | не более 2 мин. |
| время подготовки к работе | не более 10 мин. |
| быстродействие по парам СВ при пороговых концентрациях | не более 5 с |
| последействие при пороговых концентрациях СВ | не более 30 с |
| последействие по парам СВ при больших концентрациях | не более 2 с |
| быстродействие по парам СДЯВ | не более 2 мин. |
| последействие по парам СДЯВ | не более 5 мин. |
| электропитание | от аккумуляторной батареи 4НЛЦ-09 тАФ 3,6 В, или бортовой сети постоянного тока с напряжением 12В и 27В |
| время непрерывной работы от аккумуляторной батареи 4НЛЦ-09 | не менее: -в НКУ тАФ 24 ч, -при минус 40оC тАФ 2 ч; |
| диапазон рабочих температур: | -нестойкие СВ тАФ от минус 40В°С до +50В°С, -стойкие СВ тАФ от минус 15В°С до +50В°С, -СДЯВ тАФ от минус 20В°С до +50В°С; |
| средний срок службы | 10 лет |
| масса | 1,01 кг. |
