Литьё в кокиль

Контрольная работа №1

по дисциплине ТМТПСМ

Изложите сущность способа литья в кокиль; изобразите схемы кон-
струкций кокилей. Укажите применяемые сплавы, достоинства, недостатки
и области применения этого способа.

Кокилем называют металлическую форму, заполняемую расплавом под действием гравитационных сил.

Сущность способа заключается в применении многократно используемой литейной формы, которая формирует конфигурацию и свойства отливки. При этом способе литья либо совсем исключается применение, либо расходуется малое количество песчаных смесей лишь на изготовление разовых стержней. В связи с этим отпадает необходимость в землеприготовительных отделениях.

Модельная оснастка при литье в кокиль включает подогреваемые стержневые ящики (для изготовления сплошных или оболочковых стержней), ящики для холоднотвердеющих стержневых смесей и т.д.

Металлическая форма обладает по сравнению с песчаной значительно большими теплоемкостью, теплопроводностью, прочностью и нулевой газопроницаемостью. Материалами для кокилей служат чугуны серые i20, i25 и высокопрочный ВЧ42-12; низкоуглеродистые стали 10 и 20; легированные стали 15ХМЛ и др.; алюминиевые сплавы АЛ9 и АЛ11; медь.

Наибольшее распространение получили чугунные кокили. Металлические стержни изготовляют из конструкционных углеродистых (простой) и легированных (сложной формы) сталей. Кокили небольших размеров либо отливают, либо получают обработкой резанием из поковок. Рабочие полости и элементы литниковой системы в последнем случае получают электро-
физической или электрохимической обработкой. Более крупные кокили выполняют литыми. С целью стабилизации размеров и форм кокили проходят сложную термическую обработку.

По конструкции кокили бывают простыми и сложными. В зависимости от расположения плоскости разъема кокили делятся на неразъемные (вытряхные); с вертикальной, горизонтальной и сложной (комбинированной) плоскостями разъема.

Последовательность изготовления отливки в кокиле показана на рисунке 1. Она состоит из небольшого числа основных операций.

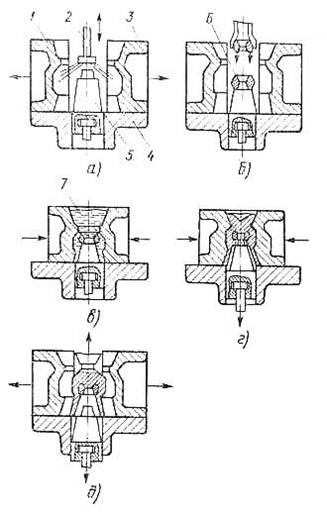

Рисунок 1.

а - очистка полуформ;

б - установка стержней;

в - заливка расплава;

г - частичное удаление металлического стержня;

д - извлечение отливки.

Этот вид литья применяется в условиях крупносерийного и массового про-
изводств. Отливки получают из чугуна, стали и цветных сплавов с толщиной сте-
нок 3..100 мм и массой от десятков граммов до сотен килограммов. В соответ-
ствии с ГОСТами точность отливок достигает 12..15-го квалитетов, а шерохова-
тость поверхности Ra = 25..2,5 мкм. Отливки характеризуются стабильностью по
механическим свойствам и плотности.

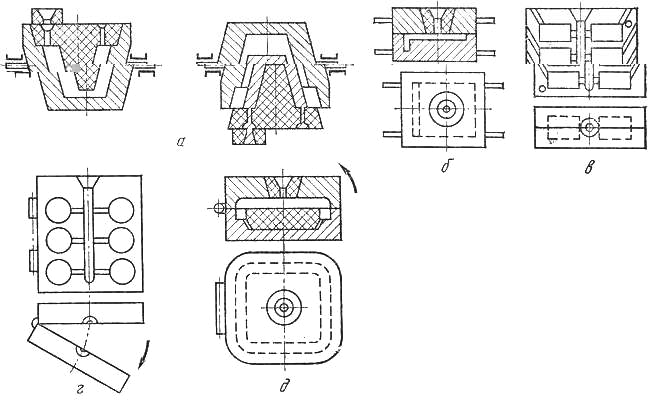

Разновидности кокилей показаны на рисунке 2.


Рисунок 2.

а - вытряхной;

б - с горизонтальной плоскостью разъема;

в - с вертикальной плоскостью разъема;

г - створчатый с вертикальной плоскостью разъема;

д - створчатый с горизонтальной плоскостью разъема.

Литье в кокиль относится к трудо- и материалосберегающим, малоопераци-
онным и малоотходным технологическим процессам. Оно улучшает условия тру-
да в литейном производстве и уменьшает воздействие на окружающую среду.

К недостаткам кокильного литья следует отнести высокую стоимость коки-
ля, трудность получения тонкостенных отливок в связи с быстрым отводом теп-
лоты от расплава металлическим кокилем, сравнительно небольшое число зали-
вок при изготовлении в нем стальных и чугунных отливок.


Список использованной литературы:

Дриц М.Е., Москалев М.А.

Технология конструкционных материалов и материаловедение: Учеб. для

вузов. - М.: Высш. шк., 1990. - 447 с.: ил.

Солнцев Ю.П., Веселов В.А., Демянцевич В.П. и др.

М.: Металлургия, 1988, 512 с.
