Вооружение танков и БМП

МИНИСТЕРСТВО ОБЩЕГО И ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

ХАБАРОВСКИЙ ГОСУДАРСТВЕННЫЙ ПЕДАГОГИЧЕСКИЙ УНИВЕРСИТЕТ

Курсовая работа по огневой подготовке

Вооружение танков и БМП

Выполнил: студент 32 взвода

Лещук О. В.

Руководитель:

подполковник Заможный С.В.

ХАБАРОВСК 2001

План:

Введение.

1. ОСНОВЫ УСТРОЙСТВА ТАНКОВЫХ ПУШЕК И ОРУДИЙ БМП

2. УСТРОЙСТВО И ДЕЙСТВИЕ БОЕПРИПАСОВ, ПРИМЕНЯЕМЫХ К ТАНКОВЫМ ПУШКАМ И ОРУДИЯМ БМП

3. ОБРАЩЕНИЕ С БОЕПРИПАСАМИ

Заключение

Литература.

ВВЕДЕНИЕ

Вооружение танков предназначено для уничтожения на поле боя самых разнообразных целей, в том числе танков и противоВнтанковых средств противника. Поскольку все время возрастает защищенность танков и противотанковых средств, а также их боеВнвые возможности, непрерывно возрастает и огневая мощь воВноружения танков для обеспечения поражения таких целей.

Под огневой мощью танка (БМП) понимается способность его вооружения в единицу времени наносить определенное поражение противнику. Огневая мощь определяется качеством и количеством вооружения. Опыт показывает, что решение всех огневых задач каким-либо одним оружием невозможно или нецелесообразно. ПоВнэтому танки оснащаются пушками, являющимися основным оруВнжием и выполняющими задачи борьбы с важными и опасными целями, и пулеметами, выполняющими задачи борьбы с второВнстепенными целями. Кроме того, танки могут оснащаться и другими средствами борьбы, например для самообороны.

Огневая мощь танка зависит от таких важных боевых показаВнтелей, как могущество действия боеприпасов по целям, вероятВнность попадания в цель, скорострельность, маневренность огня, величина боекомплекта.

Вооружение танкатАФвзаимосвязанная совокупность (комВнплекс) оружия и боеприпасов к нему, механизмов и приборов, установленных на танке и предназначенных для поражения экиВнпажем танка целей на поле боя, главным образом огнем прямой наводкой. В качестве основного оружия на танках может устанавВнливаться кроме пушечного ракетное или ракетно-пушечное (комВнбинированное) оружие.

Вооружение БМПтАФкомплекс оружия и боеприпасов к нему, механизмов и приборов, установленных на БМП и предназначенВнных для поражения экипажем БМП и десантом целей на поле боя огнем прямой наводкой.

Танковая пушка и орудие БМП предназначены:

тАФ для борьбы с бронированными целями противника;

тАФ для подавления и уничтожения противотанковой артиллерии, вооружения и техники противника;

тАФ для уничтожения и поВндавления живой силы проВнтивника и его огневых средств;

тАФ для разрушения соВноружений

1. ОСНОВЫ УСТРОЙСТВА ТАНКОВЫХ ПУШЕК И ОРУДИЙ БМП

Основные части орудия: ствол, затвор, спусковой механизм, противооткатного устройства, люлька с цапВнфами, ограждение, подъемВнный механизм.

Ствол

Ствол предназначен для направления полета снаряВнда, сообщения снаряду под действием пороховых газов начальной скорости, а в наВнрезных орудиях, кроме того, придания снаряду вращаВнтельного движения, обеспечивающего устойчивость его в полете.

Ствол (рис. 1) состоит из трубы 4, кожуха 3, каВнзенника 8, муфты 7, мехаВннизма продувки 6 и дульноВнго тормоза 5.

Труба и кожух соединяВнются с казенником муфтой, ввинченной в казенник. В некоторых пушках муфта отсутствует, и резьба деВнлается на трубе или на коВнжухе. От проворота в каВнзеннике труба удерживается шпонкой, а муфта от самоотвинчивания закрепляется стопором.

На задней плоскости каВнзенника имеется кронштейн для крепления пушки по-походному.

Казенник 8 снабжен выВнрезами для удобства заряВнжания пушки и для креплеВнния деталей противооткатВнных устройств, а также для размещения и крепления деталей затвора. На казеннике устанавВнливается направляющий стержень, который взаимодействует с наВнправляющими люльки и предотвращает проворот ствола при выВнстреле. Казенная часть трубы имеет цилиндрический участок, которым она скользит по вкладышам люльки.

Канал ствола делится на зарядную камору и нарезную или гладкую цилиндрическую часть. Зарядная камора (рис. 2), предВнназначенная для размещения боевого заряда и запоясковой части снаряда, имеет форму конуса, благодаря чему облегчается заряВнжание и выбрасывание стреляной гильзы после выстрела.

Нарезная часть канала ствола имеет винтовые нарезы поВнстоянной крутизны, идущие слева вверх направо. Длина хода наВнрезов наших танковых пушек находится в пределах 25тАФ30 калибВнров, что обеспечивает вращение снарядов с частотой порядка 300тАФ450 оборотов в секунду. На придание снаряду вращательного движения уходит примерно 1% полезной работы пороховых газов

Одним из главных способов придания снаряду большей начальВнной скорости является увеличение давления в канале ствола. Однако величина максимального давления ограничивается упруВнгими свойствами и прочностью металла ствола. При давлениях больше 3000тАв105 Н/м2, стали существующих категорий прочности не обеспечивают нормальную работу стволов, и труба не может быть изготовлена в виде моноблока. Поэтому прибегают к скрепВнлению ствола. На трубу в области наибольших давлений надеВнвается кожух (рис. 3). Внутренний диаметр кожуха dвн.к. меньше, чем наружный диаметр трубы dнар.т. Натяг q= dнар.т. тАФ dвн.к. выВнбирается в пределах 0,1тАФ0,3 мм с тем расчетом, чтобы можно было кожух надеть на трубу при нагреве его до температуры приВнмерно 400В°С, при которой еще не наступают структурные изменеВнния в металле. После охлаждения в трубе возникают напряжения

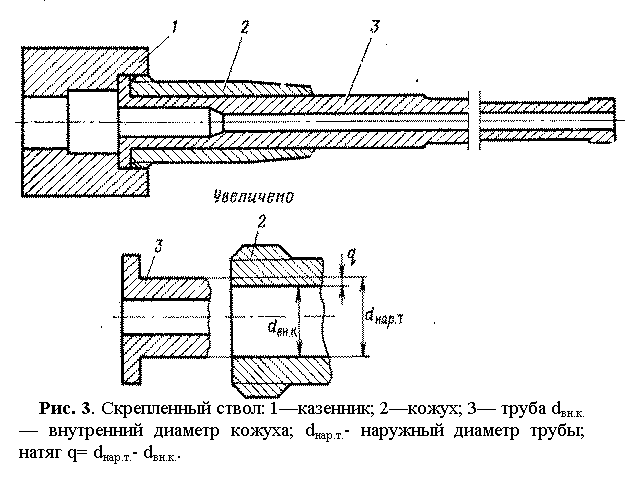

сжатия, а в кожухе тАФ напряжения растяжения. В стенках скрепленного ствола напряжения от выстрела складываются с предварительно созданными, при этом результирующие напряжеВнния во внутренних слоях уменьшаются, но увеличиваются в наружных.

В результате скрепления внутренние и наружные слои металла ствола принимают более равномерное участие в сопротиВнвлении давлению пороховых газов. Максимальные напряжения уменьшаются, что позволяет увеличить давление в стволе.

В ряде случаев производят самоскрепление стволов (автофретаж). При самоскреплении труба-моноблок подвергается большоВнму гидравлическому давлениютАФдо 10000-105 Н/м2. При этом давлении слои металла получают некоторые остаточные деформаВнции, в результате чего в стенке трубы создаются предварительВнные напряжения. Перераспределение напряжений аналогично тому, что создается и в скрепленном стволе.

Пороховые газы содержат до 35% по объему окиси углерода, которая, попадая в боевое отделение при выбрасывании гильзы из ствола, отравляюще действует на экипаж.

Механизм продувки (рис. 4) эжекционного типа позволяет уменьшить загазованность боевого отделения в несколько раз. Он устанавливается ближе к дульной части ствола и состоит из кожуха 4, удерживаемого на трубе с помощью гайки 2, навинчиВнваемой на резьбовой конец задней горловины кожуха. Проворачивание кожуха предотвращается шпонкой 1. В трубе просверлено под углом 60тАФ80В° к оси канала ствола отверстие а, закрываемое шариком 3. Ближе к дульному срезу в шахматном порядке под углом 25тАФ30В° просверливается 6тАФ8 отверстий, в которые ввинчены сопла 5.

В неВнкоторых механизмах шариковый клапан отсутствует, и заполнение кожуха газами происходит только через сопла. Время на заполнеВнние кожуха мало, поэтому давление в кожухе доходит до (З0тАФ50) 105 Н/м2.

После вылета снаряда из канала ствола давление в нем резко падает, однако заполнение кожуха газами продолжается, пока давление в стволе не сравняется с давлением в кожухе. Шарик садится в свое гнездо, и газы со скоростью до 500 м/с начинают истекать из кожуха через сопла, время истечения газов 1тАФ1,5 с. Образуется струя истекающих (до 100 м/с) из ствола газов, в результате чего в стволе создается разрежение, при котором давление на 3тАФ5% ниже атмосферного. Однако продувка наВнступает после открывания затвора и выброса стреляной гильзы. К этому времени давление в кожухе снижается до (8тАФ1О)*105 Па. При продувке часть воздуха боевого отделения, смешанного с газами, поступает в канал ствола и выбрасывается наружу.

Механизм в значительной степени способствует устранению обВнратного пламени, если оно возникает при выстреле. Утеря шарика, разгар сопел или большой нагар резко снижают эффективность механизма.

Дульный тормоз предназначается для уменьшения энергии движения откатных частей, а, следовательно, и силы отдачи, действующей на танк при выстреле. Он изменяет направление выВнтекающих из канала ствола пороховых газов. Истечение газов через боковые окна приводит к уменьшению газов, движущихся в осевом направлении. Это уменьшает реактивную силу в наВнправлении отката. Действуя на стенки тормоза, пороховые газы также уменьшают скорость отката.

Дульный тормоз ухудшает наблюдение из танка вследствие рассеивания газов в стороны и повышенного воздействия ударной волны на грунт. Кроме того, он затрудняет уравновешивание каВнчающейся части орудия. Вследствие этих недостатков на современВнных танковых пушках дульные тормоза практически не приВнменяются.

На ствол может надеваться термозащитный кожух, создаюВнщий изолированный от атмосферы слой воздуха вокруг трубы. В результате этого предотвращается одностороннее охлаждение или нагрев металла трубы из-за воздействия дождя, снега, ветра или солнечных лучей. Установка кожуха приводит к резкому уменьшению их влияния на изгиб ствола при выстреле, чем достигается повышение точности стрельбы.

Затвор

Затвор предназначен для прочного запирания канала ствола при выстреле, для производства выстрела и выбрасывания стреляВнной гильзы (поддона).

Затворы танковых пушек и орудий БМПтАФклиновые с полуВнавтоматикой механического типа. Клин может перемещаться вертикально или горизонтально. Затворы с вертикально установВнленным клином обычно применяются в орудиях малого калибра, с горизонтально перемещающимся клином тАФ в орудиях среднего и большого калибра (от 100 мм и выше).

Во время стрельбы открывание затвора, выброс стреляной гильзы и закрывание затвора происходят автоматически. Затвор вручную открывается только перед стрельбой. В соответствии с назначением клиновой затвор содержит слеВндующие механизмы: запирающий, стреляющий, механизм повторВнного взведения, выбрасывающий, механизм ручного сброса выВнбрасывателей, открывающий, закрывающий и предохранительные устройства. Открывающий и закрывающий механизмы вместе называются полуавтоматикой, причем полуавтоматика может быть объединенного типа, когда действие этих механизмов осуВнществляется на общих деталях.

Основная часть деталей клинового затвора размещается в казеннике, небольшая их часть связана с люлькой.

Запирающий механизм (рис. 5) предназначен для прочного запирания канала ствола при выстреле.

Клин затвора образует дно канала ствола пушки, воспринимая осевое давление пороховых газов. Передняя поверхность клина наВнзывается зеркалом, а задняятАФопорной поверхностью. Нижняя и верхняя поверхности называются направляющими плоскостями. Опорная поверхность выполнена наклонной. Благодаря наклону клина и задней поверхности клинового паза казенника осуществВнляется поджатие дна гильзы при закрывании затвора. При открывании затвора клин несколько отходит назад, исключая трение зеркала клина о дно гильзы.

Запирающий механизм 73-мм орудия в целом такого же принВнципа действия, как и описанного выше. Он проще, так как в нем отсутствуют промежуточные детали: кривошип и ось кривошипа. Ручка (рычаг) для открывания затвора вручную своей пластиной, жестко связанной с осью рычага, непосредственно воздействует на ромбовидный прилив клина.

Стреляющий механизм предназначен для производства выВнстрела совместно со спусковым механизмом. Стреляющие мехаВннизмы к затворам современных орудий по принципу действия можно разделить на три типа: ударного, электроударного (двойВнного) и электрического действия. Каждому типу механизма отВнвечает капсюльная втулка того же названия.

Стреляющий механизм ударного действия (рис. 6, а) (ударный механизм) обеспечивает производство выстрела ударом бойка. Для обеспечения электрического действия в стреляющем механизме (рис. 6, б) боек 5 изготовлен отдельно от ударника 4 и изоВнлирован. Напряжение от бортсети танка подается через замкнуВнтую кнопку стрельбы по системе контактов к проводу 7. Далее через нажим 10 и пластинчатую пружину 8 ток поступает на боек 5, а через неготАФна капсюльную втулку.

Чтобы не было поломки бойка 5 при открывании затвора, специальный поводок на кривошипе отходит от рычага 11 и подВнжим, состоящий из пробки с пружиной и находящийся в гнезде клина, втягивает боек внутрь клина. При полностью закрытом затворе поводок давит на рычаг11 и, преодолевая сопротивление пружины поджима, поворачивает нажим 10. Через пластинчатую пружину 8 боек 5 поджимается к капсюльной втулке.

Ударное действие в стреляющем механизме двойного действия обеспечивается почти так же, как и в простом ударном механизВнме. От спускового механизма перемещается стопор 1 взвода, который освобождает взвод 2, сидящий на оси 3. Ударник 4 ударяет по гайке бойка, который передает удар капсюльной втулке.

Взведение ударника при стрельбе производится автоматически с помощью зуба кривошипа, а в начале его повоВнрота. При этом клин еще остается на месте, а боек уходит за зеркало клина, чем предотвращается его поломка.

В 73-мм орудии электрическое действие обеспечивается систеВнмой контактов аналогично электрическому действию электроударВнного механизма.

Механизм повторного взведения позволяет взвести ударный механизм без открывания затвора. Используется при осечке и при проверках.

Выбрасывающий механизм служит для выбрасывания (экВнстракции) стреляной гильзы или поддона после выстрела, а также для удержания клина затвора в открытом положении. Механизм состоит из двух свободно сидящих на оси выбрасывателей. ДлинВнные плечи выбрасывателей с помощью поджимов (пружина и стаканчик) отжимаются всегда в сторону клина. К деталям мехаВннизма относятся также кулачки 22, прикрепленные к клину. При открывании затвора клин ударяет своими кулачками по выступам выбрасывателей, которые, поворачиваясь, своими захватами возВндействуют на фланец гильзы, обеспечивая выброс ее из зарядной каморы.

Механизм ручного сброса выбрасывателей позволяет закрыть затвор вручную. На 73-мм орудии этот механизм работает от рычага для открывания затвора вручную при его подъеме.

Открывающий механизм предназначен для автоматического отВнкрывания затвора после выстрела. Скалка 5 установлена в отверстиях линейки 6. Эти детали перемещаются вместе с казенником. На оси люльки сидит собачка 3 с роликом 2 и поджимом 1 (на рис. 7 положение собачки показано при накате).

При работе открывающего механизма используется энергия откатных частей. В исходном положении собачка 3 находится сверху линейки. При откате, когда упор 4 скалки 5 уйдет на достаточное расстояние, собачка 3 под действием поджима 1 опускается. При накате упор 4 скалки 5 утыкается в собачку, и скалка останавлиВнвается, а казенник продолжает движение. Задний конец скалки 5 воздействует на кулачок 10, расположенный на оси кривошипа, обеспечивая поворот кривошипа, взведение стреляющего механизВнма, перемещение клина и выбрасывание стреляной гильзы. Когда затвор открылся полностью, линейка 6 отжимает через ролик 2 собачку 3. Пружина 8 возвращает скалку 5 в исходное положение.

Работа открывающего механизма скалочного типа зависит от скорости наката. При неэнергичном накате скорость выброса гильзы может быть недостаточной для ее улавливания специальным механизмом. В этом случае на некоторых пушках вместо собачки ставят ускоритель.

назад, своим зубом ударяет по кулачку 6. Происходит поворот оси кривошипа и открывание затвора.

Закрывающий механизм предназначен для закрывания затвора после того, как выбрасыватели освободят клин.

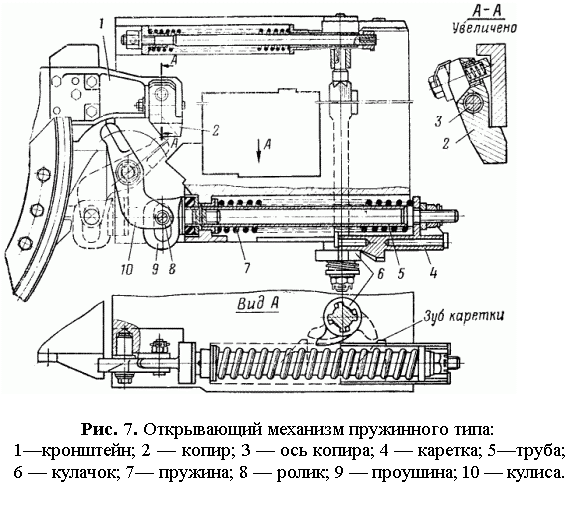

Когда затвор открыт, пружина 20 (см. рис. 7) механизма находится в сжатом состоянии. При освобождении клина под дейВнствием пружины 20 поворачиваются ось 11 и кривошип 14, благоВндаря чему достигается перемещение клина. Пружина в исходном положении имеет предварительное поджатие для обеспечения наВндежного закрывания затвора. Это поджатие можно регулировать с помощью гайки, навинченной на передний конец штока.

В некоторых механизмах вместо стакана используется сверлеВнние в казеннике, а соединение штока с рычагом осуществляется с помощью зубчатого зацепления (см. рис. 7).

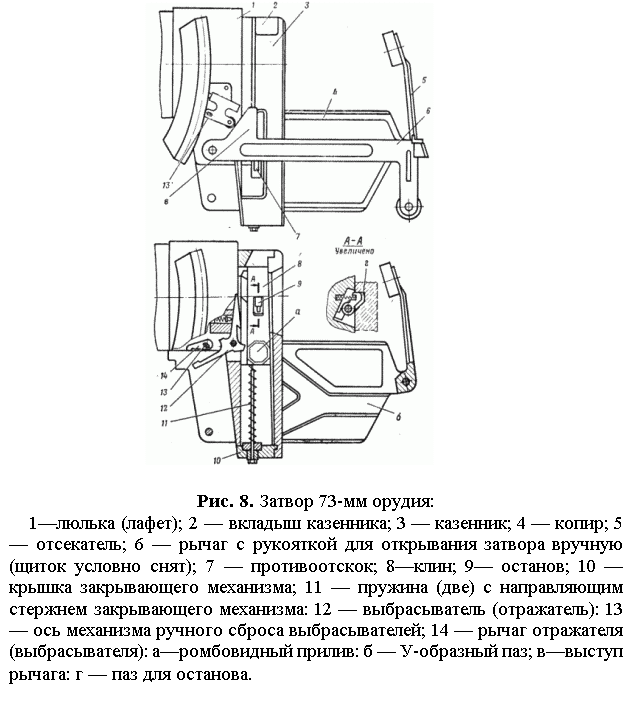

Полуавтоматика (рис. 8) затвора 73-мм орудия состоит из открывающего механизма копирного типа и закрывающего мехаВннизма. Открывающий механизм состоит из двух прикрепленных к люльке (лафету) 1 копиров 4.

Каждый копир имеет У- образный паз б. Оба паза взаимодействуют с ромбовидными приливами а клина 8. Кроме того, левый копир имеет сверху продольный паз г для взаимодействия с остановом 9, который представляет собой рычаг на оси с пружиной; укрепленный на левой плоскости клина 8.При откате приливы а идут по верхним наклонным ветвям пазов б. Перед входом в продольные ветви пазов останов 9 заВнскакивает в свой паз г. В отличие от общеВнпринятых конструкций клиновых затворов уже при откате затвор приоткрывается. При накате вследствие того, что клин из-за останова не может перемещаться вверх, приливы а идут по нижним наклонным ветвям пазов б. Происходит выбрасывание стреляной гильзы, и клин 8 фиксируется зацепами выбрасывателей (отражателей) 12 в нижнем положении. Несмотря на открывание затвора при откате, выбрасываВнние гильзы происходит в конце наката, как и во всех клиновых затворах, чтобы уменьВншить вероятность появления обратного пламени. Выброшенная гильза отражается от отсекателя 5 и падает между копирами в гильзозвеньесборник.

При открывании затвора сжимаются пружины 11 закрываюВнщего механизма, надетые на телескопические направляющие стержни. Когда клин оказывается свободным, при заряжании или подъеме рычага 6, пружины 11 обеспечивают закрывание затвора.

Предохранительные устройства обеспечивают безопасную работу экипажа при стрельбе. Они бывают обычно двух видов:

предохранитель от самоспуска и предохранитель от выстрела при не вполне закрытом затворе.

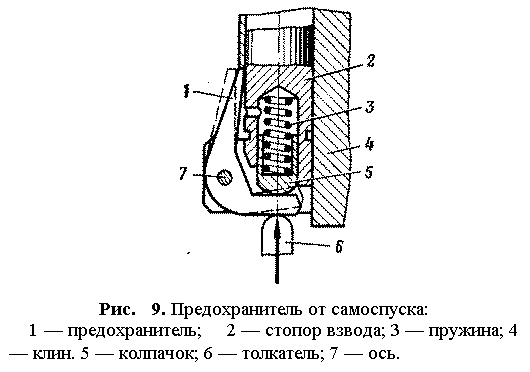

Предохранитель 1 (рис. 9) от самоспуска имеет вид двуплечего рычага, посаженного на нижний конец стопора 2 взвода на оси 7. Верхний конец его поджимается к стопору 2 с помощью поджима (колпачка 5 и пружины 3).

Если при движении танка сила инерции действует вверх, то при отсутствии предохранителя может переместиться стопор взвода и произойти самопроизвольный выстрел. При наличии преВндохранителя его верхний конец будет упираться в перемычку клина 4тАФ выстрела не будет. При производстве спуска толкатель 6 сперва поверяет предохранитель, верхний конец отойдет от переВнмычки клина и стопор свободно переместится вверх.

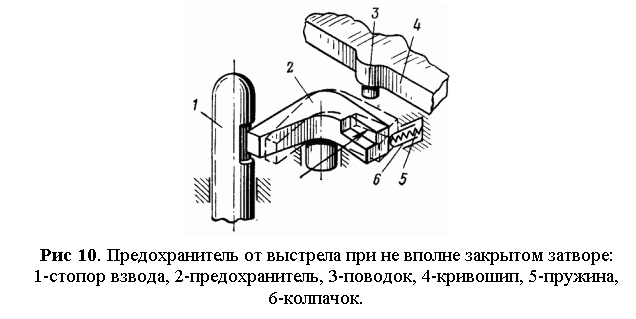

Предохранитель 2 (рис. 10) от выстрела при не вполне закВнрытом затворе выполнен также в виде двуплечего рычага. Его ось вставлена в отверстие клина сверху. Если затвор не полностью закрыт, то под действием поджима (колпачка 6 и пружины 5)

конец предохранителя входит в вырез стопора 1 взвода. Если затвор полностью закрыт, то поводок 3 кривошипа 4 давит на один конец предохранителя 2 и выводит другой его конец из соеВндинения со стопором 1 взвода. Для наглядности кривошип 4 с поводком 3 на рисунке приВнподнят.

В 73-мм орудии предохраВннение от выстрела при не вполВнне закрытом затворе обеспечиВнвается размыканием контактов на клине и казеннике.

Спусковой механизм

Спусковой механизм предВнназначен для производства спуска ударника. Спусковые механизмы быВнвают механические и электроВнмагнитные. Кроме того, может применяться электрозапальное устройство, обеспечивающее замыкание электрической цепи капсюльной втулки. В завиВнсимости от типа механизма время запаздывания выстрела будет различным. Оно измеряется от момента принятия наводчиВнком решения на производство выстрела до момента вылета снаВнряда из канала ствола орудия.

Время для механического спускового механизма большое и составляет примерно 0,18 с, для электромагнитноготАФ0,16 с, а для электрозапального устройстватАФ0,07 с. Механический спуск на современных танках применяется в качестве аварийного, а основным является электрозапал. Электромагнитный спуск в некоторых механизмах является дублером электрозапала.

Электрические цепи стрельбы 73-мм орудия обеспечивают подачу напряжения к гальванозапалу электрической капсюльной втулки.

В случае неисправности цепей стрельбы можно пользоваться аварийным электроспускомтАФдублером. Дублер представляет собой импульсный генератор, состоящий из катушки, заключенный в постоянный магнит. При нажатии рычага дублера внутри катушки перемещается сердечник, при этом растягивается его пруВнжина. Когда сердечник отсоединяется от рычага, пружина резко перемещает его в исходное положение. При пересечении витков катушки магнитными силовыми линиями в ней наводится ЭДС, достаточная для приведения в действие электрокапсюльной втулки. Чтобы цепь катушки дублера была обесточена в нормальВнных условиях стрельбы, последовательно с ней установлен диод.

Противооткатные устройства (ПОУ)

Противооткатные устройства (ПОУ) предназначены для уменьВншения силы, действующей на танк (БМП) при выстреле. УстаВнновка противооткатных устройств обеспечивает упругую связь ствола, с башней, что позволяет уменьшить действующую на машину силу в 8тАФ15 раз при увеличении примерно во столько же раз времени ее действия.

При выстреле со стороны противооткатных устройств на откатные части действует сила сопротивления откату , обеспечиваюВнщая их торможение. Сила R направлена в сторону, противоположВнную перемещению откатных частей при откате. Реакция (равВнная и противоположно направленная) силы будет действовать через люльку и цапфы на башню машины.

Противооткатные устройства обычно стремятся сделать такими чтобы сила на всей длине отката (300тАФ500 мм) была постоянной. На практике полностью это осуществить не представляется возможным.

Действие ПОУ рассчитывается на строго определенную длину, дальнейшее увеличение которой может привести к выводу их из строя.

Противооткатные устройВнства состоят из двух частей: тормоза отката (и наката) и накатВнника. Они могут выполняться в виде одного, двух и более цилинВндров. Цилиндры ПОУ могут быть укреплены в казеннике или на люльке, соответственно штоки будут соединены с люлькой или казенником. Цилиндры могут размещаться сверху, снизу, по бокам люльки, вокруг ствола тАФ принцип действия ПОУ от этого не измеВннится, будут только отличия в компоновке. Следует, однако, отмеВнтить, что конструкция ПОУ, когда сила совпадает с осью канала ствола, может привести к повышению кучности боя.

Схема противооткатных устройств дана на рис. 12. Тормоз отката, предназначенный для торможения откатных частей при откате и накате, выполнен в виде цилиндра, прикрепленного к люльке. Шток одним концом соединен с казенником, вторымтАФ с поршнем. В поршне просверлены отверстия. Цилиндр заполнен тормозной жидкостью. Накатник служит для возврата откатных частей в исходное (до выстрела) положение и удержания их при любом угле возвышения орудия. Цилиндр накачника также связан с люлькой. На находящийся внутри цилиндра шток с поршнем надета пружина, которая имеет предварительное поджатие. При выстреле ствол вместе со штоками ПОУ перемещается назад. Вследствие перемещения поршня тормоза отката вместе со стволом жидкость под давлением (до 300 тАв 105тАФ500-105 Па и более), создающимся при этом, с большой скоростью (для 100-мм пушки до 230 м/с) пробрызгивается через отверстие в поршне. Гидравлическое сопротивление, создаваемое отверстием при проходе жидкости, пропорционально квадрату скорости отката. Кинетическая энергия откатных частей превращается в энергию движения жидкости. Вследствие трения жидкости о стенки отверстий, внутрижидкостяого трения и удара струй жидкости о стенки цилиндра кинетическая энергия движущихся струй жидкости превращается в тепло. Следовательно, торможение отката является процессом превращения кинетической энергии откатных частей в конечном итоге в тепловую энергию. ОдновреВнменно в период отката сжимается пружина накатника, накаплиВнвая энергию.

После остановки откатных частей они возвращаются в исходВнное положение под действием сжатой пружины накатника, но со скоростью (1тАФ2 м/с), значительно меньшей скорости отката. Предварительное поджатие пружины обеспечивает удержание откатных частей при любых углах возвышения.

При перемещении откатных частей при откате и накате будут действовать также силы трения в направляющих люльки и уплотВннениях штоков. На преодоление сил трения затрачивается приВнмерно 5% энергии откатных частей при откате.

Около 15% энергии отката превращается в потенциальную энергию сжатого рабочего тела накатника (пружины или газа).

Основная часть кинетической энергии откатных частей при откате (до 80%) тормозом отката превращается в тепло, которое рассеиВнвается в окружающее пространство. Вся энергия отката составВнляет примерно 2% от дульной энергии.

Тормоз отката (рис. 13) состоит из цилиндра 5, заполненного тормозной жидкостью стеолом М, и размещенных внутри него штока 6 с поршнем и регулирующим кольцом 2 и веретена 4 с модератором 7. Цилиндр 5 вставлен в обойму казенника; передВнний конец штока 6 закреплен в приливе люльки. К передней части цилиндра 5 приварен корпус 8 уплотнения. Уплотнение состоит из нескольких слоев асбестовой набивки 9 и нескольких ромбовидных колец, поджатых гайкой. В казенную часть цилиндра 5 вставлена задняя крышка 13 с веретеном 4 и ввинчена гайка 14 цилиндра. Медное уплотнительное кольцо между задней крышкой 13 и цилиндром 5 поджимается с помощью болтов 15. Сверху к цилиндру 5 приварена бонка 1 с пробкой, которая позволяет производить проверку уровня жидкости в тормозе отката. Сверху на внутренней поверхности цилиндра 5 (в некоторых конструкВнцияхтАФна рубашке поршня) имеются проточки а для выхода возВндуха из предпоршневой полости при заливке жидкости.

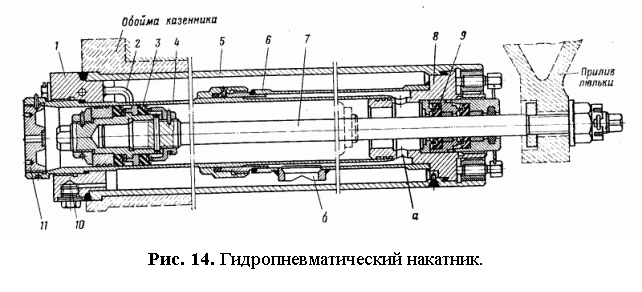

Накатник (рис. 14) состоит из трех цилиндров: наружного 5, среднего 6 и внутреннего 4, штока 7 с поршнем 3 и вентильного устройства. Внутренние полости цилиндров заполнены жидкостью стеолом М; верхняя часть полости наружного цилиндра 5 заполВннена рабочим теломтАФгазом, находящимся под давлением. Наружный цилиндр 5 вставлен в обойму казенника; передний конец штока 7 закреплен в приливе люльки.

Внутренняя поверхность цилиндра 4 хромирована. Внутри цилиндра 4 размещается поршень 3, собранный на конце штока 7. ПорВншень 3 по своему устройству аналогичен уплотнению 9.

Все полости цилиндров сообщаются; жидкость свободно при работе накатника может перетекать из одного цилиндра в другой через отверстия а и б. При наведении пушки цилиндры ПОУ будут поворачиваться, при этом газ всегда будет занимать верхВннее положение. С учетом наклона корпуса танка эти углы могут быть в пределах от тАФ35 до +45В°. К уплотнению 9, которое долВнжно обеспечить свободное перемещение штока 7, нельзя допускать газ, так как даже при неработающем накатнике он пройдет через уплотнение. Для предотвращения подхода газа к уплотнению в накатнике устанавливается средний цилиндр 6г через отверстие б которою газ не может проникнуть к уплотнению 9, так как он остается сверху в полости между наружным и средним цилинВндрами. Если цилиндр накатника крепится к люльке орудия, а штоктАФк казеннику, то средний цилиндр может не устанавлиВнваться.

Гидравлический тормоз отката и примерно на 2/3 гидропневмаВнтический накатник танковой пушки заполняются стеолом М. Состав жидкости: глицерина С3 Н5 (ОН)3тАФ 46,3%, этилового спирта С2Н50НтАФ20,0% и водытАФ32,0%. В состав стеола М добавляются антикоррозийные присадки: едкого натра NaOHтАФ 0,1% и двухромовокислого калия К2Сг2О7тАФ1,6В°/о. Температура кипения стеола М около + 90В°С, при температуре около тАФ60В°С он застывает в твердое аморфное вещество. Качество стеола М проверяется крезолкрасной бумажкой.

При выстреле под действием силы отдачи ствол с цилинВндрами ПОУ идет в откат. Штоки ПОУ, связанные с люлькой, остаются неподвижными.

Жидкость в тормозе отката из предпоршневой полости поступает во внутреннюю полость штока, откуда идет по двум направВнлениям: свободно, отжав клапан модератора, поступает в замодераторную полость штока и пробрызгивается с большой скоростью через кольцевой зазор между регулирующим кольцом и веретеном. В этом кольцевом зазоре создается гидравлическое сопротивление. Зазор переменный, этим достигается такой харакВнтер изменения силы, чтобы на основной длине отката сила сопротивления откату R была постоянной.

Одновременно жидкость, находящаяся во внутреннем цилинВндре накатника, вытесняется поршнем через отверстия а и б в полость наружного цилиндра, чем обеспечивается сжатие газа. Сжатый газ накапливает энергию, которая будет расходоваться на возвращение откатных частей в исходное положение. ОтношеВнние первоначального объема газа к объему в конце отката находится в пределах 2тАФ2,5.

По окончании отката под действием давления сжатых в накатВннике жидкости и газа откатные части возвращаются в исходное положение.

Жидкость, находящаяся в цилиндре тормоза отката, из-за поршневой полости после выбора вакуума перемещается через кольцевой зазор в обратном направлении. Скорость наката во много раз меньше скорости отката, к тому же гидравлическое сопротивление пропорционально квадрату скорости. Вследствие этого торможение наката в кольцевом зазоре недостаточно эффекВнтивно. Для обеспечения нормального торможения наката на всей его длине работает модератор. Клапан модератора под давлеВннием жидкости в замодераторной полости - закрывается, и жидВнкость пробрызгивается по канавкам переменной глубины. НебольВншой избыток энергии при накате поглощается при ударе казенВнника ствола о резиновые буфера люльки.

Для наблюдения за состоянием ПОУ при стрельбе на огражВндении орудия устанавливается указатель отката. После отката движок указателя заряжающим возвращается в переднее положеВнние. Для каждого орудия, как правило, устанавливается нормальВнная и предельная (обозначаемая на линейке словом тАЬСтоптАЭ) длины отката. При предельной длине отката стрельба из орудия должна быть прекращена.

Противооткатные устройства (гидрооткатник) 73-мм орудия тАФ концентрического типа. Последовательно вокруг ствола установВнлены гидравлический Тормоз отката и пружинный накатник. Такое расположение ПОУ придает им компактность, а конструкция позВнволяет удобно и просто их обслуживать.

Наружный цилиндр 6 (рис. 15) имеет бурт а. Этим буртом гидрооткатник устанавливается у переднего торца люльки (лаВнфета) и поджимается к нему гайкой. Таким образом, наружный цилиндр 6 составляет с люлькой как бы единое целое и в откат не идет. Длина отката около 150 мм.

На трубе имеются кольцевые проточки. На эту часть трубы надето разрезное кольцо 2, на которое навинчена гайка 1. Эти детали создают искусственный бурт для передачи силы отдачи через втулку 3 на детали, заключенные внутри наружного цилинВндра 6. Цилиндр 6 спереди и сзади закрыт гайками 4 и 10.

В передней части полости цилиндра 6 размещен тормоз отката, заполненный тормозной жидкостью. Переменный зазор образуется при откате и накате профильной поверхностью внутреннего цилиндра 7 и кольцом б, выполненным. за одно .целое с цилинВндром 6. Два отверстия, закрытые винтами, в стенке цилиндра 6 служат для проверки уровня жидкости.

Пружина 8 накатника передним концом упирается в бурт внуВнтреннего цилиндра 7, отжимая ствол в переднее положение. ЗадВнний конец пружины 8 через буфер 9, гайку 10 и цилиндр 6 упиВнрается в люльку (лафет) орудия.

Ввиду напряженного тепловоВнго режима в гидрооткатнике приВнменена полиэтилсилоксановая жидкость № 3 (вместо стеола М), имеющая более высокую точВнку кипения.

Люлька и ограждение

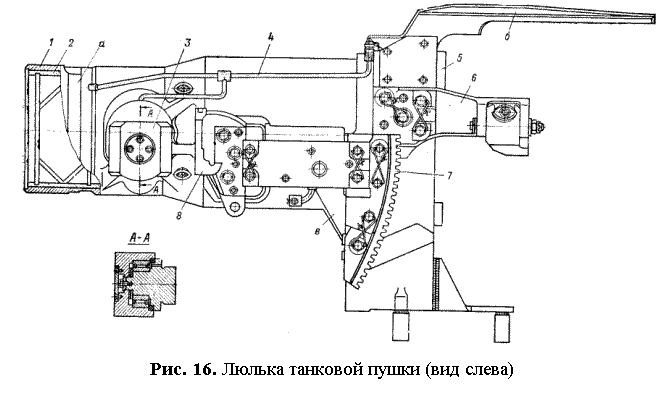

Люлька (рис. 16) предназначена для направления ствола при стрельбе во время отката и наката. При выстреле усилие от проВнтивооткатных устройств на башню передается через люльку и цапфы. К люльке крепятся узлы и детали механизмов и агрегаВнтов вооружения.

Внутри люльки 1 имеются направляющие втулки 2 или вклаВндыши, а с боковтАФ цапфы. На цапфы надеваются игольчатые подВншипники. Обоймы 3 цапф неподвижны в башне танка. Ими пушка вставляется в вырезы кронштейнов башни, и обоймы поджимаются клиньями. В 100-мм пушке цапфы имеют фланец, который креВнпится болтами к кронштейну башни, а цапфы, проходя через кронВнштейн, своими концами с надетыми игольчатыми подшипниками входят в отверстия люльки.

Смазка направляющих втулок (или вкладышей) и подшипниВнков цапф производится с помощью тавотонабивателя через маслоВнпроводы 4.

Спереди к приливам а люльки крепится болтами бронировка, а сзади крепится ограждение. К заднему торцу люльки прикрепляВнются резиновые буфера 5. Сверху (на некоторых пушкахтАФснизу) приваривается направляющий штырь б, входящий в латунный вкладыш казенника. Штырь удерживает ствол от проворота при выстреле. С левой стороны располагаются приливы, к которым

крепятся сектор 7 подъемного механизма и кронштейн 8 для крепления головной части прицела.

Снизу люльки делается прилив в с отверстиями для крепления штоков противооткатных устройств. У 100-мм пушки приливы для крепления цилиндров противооткатных устройств тАФ на люльке сверху.

Ограждение служит для предохранения членов экипажа от ударов казенником во время стрельбы. Ограждение состоит из левого и правого щитов, соединенных между собой основанием и прикрепленных болтами к люльке. К основанию крепится спуВнсковой механизм. На левом щите, как правило, устанавливаются боковой уровень и некоторые детали затвора (механизма повторВнного взведения и др.). На правой стороне, со стороны заряжаюВнщего, крепится указатель отката. На щитах и основании могут устанавливаться некоторые узлы стабилизатора и детали мехаВннизмов и автоматов заряжания.

3. УСТРОЙСТВО И ДЕЙСТВИЕ БОЕПРИПАСОВ, ПРИМЕНЯЕМЫХ К ТАНКОВЫМ ПУШКАМ И ОРУДИЯМ БМП

Боеприпасами (боевыми припасами) артиллерии называются предметы артиллерийского вооружения в виде устройств, действие которых основано, как правило, на использовании взрывчатых веществ.

Артвыстрел (артиллерийский выстрел) тАФвид боеприпаса, предВнназначенный для нанесения поражения противнику при стрельбе из орудий и выполнения других задач, состоит из снаряда со снаряжением и взрывателем, боевого заряда и вспомогательных элементов в гильзе и средства воспламенения еготАФкапсюльной

втулки.

Артвыстрелы подразделяются на боевые, холостые, практиВнческие и учебные. Боев
