Вопросы лазерной безопасности

Реферат студента Майорова Павла Леонидовича, группа РЛ 3-81.

Московский ордена Ленина, ордена Октябрьской Революции и ордена Трудового Красного Знамени

Государственный технический университет имени Н. Э. Баумана, Факультет РЛ

1. Физиологические эффекты при воздействии лазерного излучения на человека.

Непосредственное воздействие на человека оказывает лазерное излучение любой длины волны, однако в связи со спектральными особенностями поражаемых органов и существенно различными предельно допустимыми дозами облучения обычно различают воздействие на глаза и кожные покровы человека.

1.1. Воздействие лазерного излучения на органы зрения

Основной элемент зрительного аппарата человека тАФ сетчатка глаза тАФ может быть поражена лишь излучением видимого ( от 0.4 мкм ) и ближнего ИК-диапазонов ( до 1.4 мкм ), что объясняется спектральными характеристиками человеческого глаза ( рис. 1 ). При этом хрусталик и глазное яблоко, действуя как дополнительная фокусирующая оптика, существенно повышают концентрацию энергии на сетчатке, что, в свою очередь, на несколько порядков понижает максимально допустимый уровень ( МДУ ) облученности зрачка.[1]

1.1.1. МДУ прямого облучения сетчатки

Кроме длины волны l, необходимо учитывать также длительность воздействия светового излучения. При очень коротких импульсах ( когда не успевают сработать механизмы теплопроводности в области сетчатки ) нормируют плотность энергии для видимого излучения ( 0.4

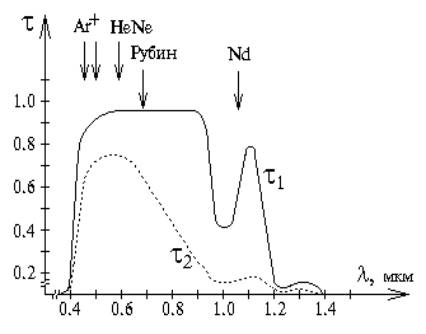

Рисунок 1. Спектральные характеристики глаза:
t1 тАФ относительное пропускание глазной среды;
t2 тАФ произведение пропускания глазной среды на поглощение всеми слоями сетчатки

Во всех рассматриваемых далее случаях переходная область спектра тАФ от темно-красного ( l>700 нм ) до полностью невидимого ближнего ИК-излучения ( l<1050 нм ) тАФ характеризуется монотонным повышением МДУ от минимального значения ( для темно-красного излучения ) до максимального ( для полностью невидимого ИК-излучения ) по закону С4=10(l-700)/500.

Приведенные данные по МДУ охватывают область наиболее критических значений параметров облучения зрачка глаза, когда в интервале от 10-9 до 10 с причиной повреждения сетчатки является тепловое действие сфокусированного света при прямом наблюдении лазерного пучка, тогда как сверхкороткие лазерные импульсы вызывают в основном термоакустическое воздействие тАФ протоплазма клеток из-за быстрого разогрева закипает и разрывает оболочку. В этом случае нормируют плотность мощности: для видимого излучения МДУ составляет 5×106 Вт/м2, для ИК-излучения тАФ 5×107 Вт/м2.

Длительное ( Dt>10 с ) прямое воздействие лазерного излучения на сетчатку приводит в основном к фотохимическим процессам ее разрушения. Чтобы избежать этого (как и в случае сверхкоротких импульсов), нормируют энергетическую освещенность (экспозицию). Для зеленого (l=550 нм) и более коротковолнового (l>400 нм) видимого света МДУ составляет 100 Дж/м2. Что касается "теплых" цветов (550

Сверхдлительное (Dt>103¸104 c) прямое воздействие лазерного излучения характеризуется малым значением МДУ, а именно 0.01 Вт/м2 для сине-зеленого (0.410 c: для 1.05700 нм (темно-красное излучение) и l<1050 нм (ближнее ИК излучение) монотонно возрастающий МДУ составляет 3.2×10(l-700)/500 Вт/м2.

На перечисленные МДУ облучения ориентируются при однократном воздействии на глаз прямого лазерного излучения, фокусируемого хрусталиком в очень незначительное пятно на сетчатке.

При наличии последовательности импульсов не только ни один из них, но и усредненная облученность не должны превышать МДУ. При усреднении воздействия последовательности импульсов с длительностью Dt<10 мкс и частотой повторения f>1 Гц МДУ одиночного импульса должен быть уменьшен в С5 раз:

(1.1)

Если длительность отдельных импульсов Dt в последовательности превышает 10 мкс ( а частота следования f>1 Гц), то для импульса длительностью NDt за ограничение облученности принимают (1/N)-ю часть МДУ.

Наиболее сложно определить МДУ для повторяющихся серий, состоящих из определенного числа импульсов. Когда в серии не более 10 импульсов, ее приравнивают к одному эквивалентному импульсу. При этом:

если Dt серии меньше 10 мкс, то за длительность эквивалентного импульса принимают длительность самого короткого импульса в серии, а за энергетическое воздействие тАФ суммарное (полное) энергетическое воздействие всей серии;

если Dt серии больше 10 мкс, то за длительность эквивалентного импульса принимают суммарную длительность парциальных импульсов, а за энергетическое воздействие тАФ суммарное энергетическое воздействие всей серии.

Если в серии более 10 импульсов, то МДУ рассчитывают как для одного, якобы непрерывного импульса, охватывающего всю последовательность.

1.1.2. МДУ для наружных покровов глаз человека

Невидимое УФ (0.2

Плотность мощности для сверхкоротких (менее 1 нс) импульсов почти одинакова в обоих диапазонах: 30 ГВт/м2 в УФ области и 100 ГВт/м2 в ИК области (1.4 мкм

При больших временах воздействия ситуация наиболее проста для жесткого (200

Более сложна система задания МДУ для узкого участка УФ излучения с 302.5T1=10(l-295)/5 c; если Dt

МДУ для ближней УФ области (315

В ИК области МДУ облучения наружных покровов почти не зависит от длины волны и составляет: для сверхкоротких (Dt<1 нс) импульсов 100 ГВт/м2; для гигантских ( 1 нс

Надо отметить, что такие значения справедливы и для дальней ИК области (0.1

1.1.3. Представление МДУ облучения как поверхности в координатах l тАФ Dt

В 825-й публикации МЭК полностью, хотя и не всегда с достаточно высокой точностью, определены МДУ облучения роговой оболочки глаза человека прямым (то есть направленным непосредственно из оптической системы, а не рассеянным на каких-либо шероховатых поверхностях) лазерным излучением. Для удобства практического применения эти рекомендации МЭК представлены в виде таблицы 1.1.

В результате, во первых, появляется возможность достаточно просто (хотя и приближенно) определить численные значения МДУ при прямом облучении глаза человека лазерным излучением. При измерении следует лишь помнить следующие рекомендации МЭК по пространственному усреднению облученности: для 0.2

Во вторых, таблица 1.1 свидетельствует о том, что в разных спектральных поддиапазонах лазерное воздействие частично аддитивно. Эта ситуация относится к двух- и более волновым лазерам, в основном, к лазерным приборам и установкам, в которых используется лазерное излучение разных длин волн. В соответствии с рекомендацией МЭК весь диапазон длин волн лазерного излучения делят на четыре поддиапазона, внутри которых лазерное излучение полностью аддитивно (как для глаз: так и для кожных покровов):

поддиапазон тАФ УФ-С и УФ-В, 200

поддиапазон тАФ УФ-А, 315

поддиапазон тАФ весь видимый и ИК-А, 0.4

поддиапазон тАФ ИК-В и ИК-С, 1.4

Кроме того, всегда суммируют воздействия облучений 2-го и 4-го поддиапазонов. Аналогичное суммирование проводят и при совместном воздействии на кожные покровы лазерных излучений 2-го и 3-го поддиапазонов.

Естественно, что принимать во внимание эффект аддитивного воздействия имеет смысл лишь при близких к МДУ значениях облучения для каждой из генерируемых длин волн. К сожалению, 825-я публикация МЭК не дает аналитического выражения для определения МДУ аддитивного облучения, а лишь указывает на необходимость особой осторожности, если длительности воздействия существенно различаются (например, совместное действие импульсного и непрерывного излучений). В случае, если длительности импульсов или время экспозиции соизмеримы (имеют один порядок), то полагают, что парциальное (на одной длине волны) облучение пропорционально МДУ для данного излучения, то есть суммарное относительное облучение не должно превышать единицы:

(1.2)

И, наконец, МЭК настоятельно напоминает об опасности любого облучения, в том числе лазерного, подчеркивая, что МДУ является не порогом безопасности, а лишь усредненным значением (определенным на основе многочисленных экспериментов) уровня опасности повреждения органов зрения (и кожного покрова) человека.

Таблица 1.1

МДУ прямого облучения глаз человека

С1=5.6×103(Dt)0.25; T1=100.8(l-295)-15;

C2=100.2(l-295); T2=101+0.02(l-550);

C3=100.015(l-550);

C4=10(l-700)/500;

С6=18(Dt)0.75;

1.1.4. МДУ облучения глаз рассеянным лазерным излучением

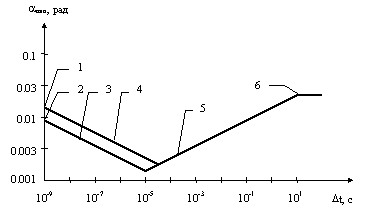

Рисунок 2. Предельный угол видения (предполагаемый угол поля зрения):
1 тАФ 0.012 рад;
2 тАФ 0.00885 рад;
3 тАФ 0.00025(Dt)-0.17 (при 1050£l<1400 нм);
5 тАФ 0.015× (Dt)0.21 (при 400£l<1400 нм);
6 тАФ 0.24 рад.

На практике наиболее вероятно именно рассеянное лазерное облучение. В этом случае важно при определении МДУ облучения перенормировать плотность излучения в диапазоне 0.4

МДУ облучения глаза протяженным источником с угловым размером aизл>a приведены в таблице 1.2. Напомним, что при измерении энергетической яркости рассеянного (точнее: со значительным углом расходимости) излучения ее усреднение при измерении МДУ следует выполнять по углу a (см. рисунок 2). Кроме того, поскольку глаза устроены так, что не пропускают к сетчатке УФ и ИК излучение с l>1.4 мкм, то в этих диапазонах разница между МДУ, указанным в таблице 1.1, и МДУ, указанным в таблице 1.2, отсутствует.

Таблица 1.2

МДУ облучения глаз человека рассеянным лазерным излучением
