Виды, формы и классификация кровель
История развития кровли
История развития кровли очень тесно связана с развитием самих домов. Еще первобытные люди строили себе жилища с покрытием над головой, которое давало защиту людям от негативных воздействий и капризов природы. В качестве материала для такого покрытия вначале использовался, как правило, вереск, трава или шкуры диких животных. Это были своего рода односкатные крыши. Но поскольку человечество и история не дремлет, то уже совсем скоро начали появляться новые жилищные сооружения. И в первую очередь, это были землянки - специальные сооружения, которые представляли собой достаточно глубокие ямы, двух- или четырехскатными крышами, которые доставали до самого края углубления. Потом начался некий своеобразный застой в этом деле. Но время шло, появлялись новые архитектурные возможности, развивались новые ремесла. А вместе с развитием искусства и мастерства видоизменялось и жилище человека. С течением времени возлюбленной кровлей для многих народов мира становится натуральная черепица. Она и сегодня сохраняет свой статус "Королевы Крыш". Это во многом объясняется свойствами и качествами черепицы. Сегодня люди научились изготовлять такую качественную и надежную черепицу, которая не боится капризов природы. Поэтому можно сказать, что в этом деле человек взял верх над природой.
Формы и функции кровли
На сегодняшний день принято различать множество форм кровли. Каждая из этих форм, конечно же, имеет свои преимущества и недостатки, выполняет свои функции.
Двускатная крыша
Двускатная крыша, пожалуй, одна из самых распространенных форм кровли на сегодняшний день. Конструкция двускатной крыши, которая не поддается влиянию времени, хорошо зарекомендовала себя как с конструктивной точки зрения, так и с архитектурной. Двускатная крыша представляет собой конструкцию с наклонными стропилами. При этом существует множество вариантов двускатных крыш, которые могут отличаться по положению кровельного склона, высотой кровельного карниза, и т.д. Конструкция двускатной крыши позволяет использовать любые кровельные материалы, применяемые в строительстве. Двускатная крыша служит для защиты здания от атмосферных осадков, резких колебаний наружной температуры и солнечных лучей. Она имеет достаточно выразительный внешний вид, проста в изготовлении и надежна в эксплуатации. Именно эти преимущества двускатных крыш создают большое заслуженное доверие к ним.
Односкатная крыша
Как правило, этот тип крыши устанавливается на пристройках, простых строениях, складских и производственных помещениях. Кровельная поверхность односкатной крыши в большинстве случаев расположена так, чтобы противостоять ветру, дождю и снегу. На солнечной стороне эта форма кровли позволяет устроить световые окна большой площади. Хотя сегодня этот тип крыш в домах уже редко где используется, поэтому они не пользуются таким уж большим спросом.
Это два основных вида кровли. Хотя это совсем далеко не все. Например, можно еще выделить такие известные виды крыш как: шатровая крыша, вальмовая, мансардная крыша. Каждая из них играет свою особую роль
Функции кровли
Можно выделить следующие полезно-защитные функции кровлей:
В· Защита от осадков
Одна из важнейших функций кровли - это защита дома от влаги в виде дождя, снега и града. Пожалуй, одна из самых главных функций.
В· Защищенность от огня
Как известно, крыши домов сделанные из соломы или дерева, пожар представляют наибольшую опасность для дома. Теперь же, благодаря современным кровельным материалам риск возникновения пожара значительно снизился.
В· Поддержание нужной температуры
Крыша, как известно, подвергается колебаниям температуры. В течение всего дня крышу нагревает солнце, а ночью она охлаждается. Эти температурные изменения размеров прекрасно выдерживает такой чешуйчатый кровельный материал как натуральная черепица. Это позволяет сохранять необходимый температурный баланс.
В· Защита от излучения
Современная кровля позволяет Вам защититься от ультрафиолетовых лучей, а также негативного воздействия теплового излучения
КРОВЕЛЬНЫЕ РАБОТЫ И КЛАССИФИКАЦИЯ СОВРЕМЕННЫХ КРОВЕЛЬНЫХ ПОКРЫТИЙ
В технологии строительства под кровлей понимают верхнее водоизоляционное покрытие, которое защищает здания и сооружения от проникновения атмосферных осадков. Кровля должна быть морозо- и термостойкой, крепкой настолько, чтобы выдерживать нагрузку от снега и ветра, а эксплуатируемая - выдерживать еще и технологическую нагрузку.
Работы по устройству кровель называются кровельными. Технология кровельных работ определяется, прежде всего, видом материалов для кровельных покрытий.
Кровли делают из рулонных материалов (рулонные кровли), мастик (мастичные кровли) и из штучных материалов (асбестоцементные, черепичные, металлические и др. кровли).
Индустриальными принято называть такие кровли, которые сделаны без применения кровельных материалов. В этом случае водозащитную роль выполняет монолитный специальный бетон с высокими гидроизоляционными показателями или плиты из такого бетона.
Многофункциональными или эксплуатируемыми называют кровли, которые кроме выполнения водозащитных функций, служат основанием для спортивных, обзорных или вертолетных площадок, садов, ресторанов и т.п.
На украинском рынке материалов кровельных покрытий в настоящее время сложилась ситуация, когда старые материалы (часто морально устаревшие), продолжают производиться и применяться, но в то же время появляются и используются новые современные материалы. Их можно классифицировать по различным признакам.
Предлагается следующая классификация кровельных материалов (рис. 1.1), с учетом специфики технологии их применения и уже накопленного опыта практического использования.
Кровельные работы среди других строительных работ наиболее трудоемкие и наименее механизированные.
Поэтому очень важное значение принимает вопрос выбора конструктивно-технологического решения кровель зависит от типа и класса сооружения; типа и конструкции крыши, ее уклона, а также места устройства кровли (завод, строительная площадка и др.).
УСТРОЙСТВА МЯГКИХ КРОВЕЛЬ
ОБЩИЕ ПОЛОЖЕНИЯ
Во все времена возведению крыш на домах уделялось особое внимание, постоянно совершенствовались их конструкции, технологии устройства, применялись новые материалы.
В течение нескольких десятилетий в массовом строительстве широко применялись кровли на основе битумных материалов. Их называли Влмягкими кровлямиВ». Они с успехом применяются и сегодня как при ремонте, реконструкции старых зданий, так и при строительстве новых. Тем не менее, сегодня в этой области строительства произошла настоящая революция.
Появилось огромное количество модифицированных, улучшенных специальными добавками битумных материалов на негниющей основе, совершенно новые типы мягких покрытий: полимерные мембраны, двухкомпонентные мастики и пр.
На сегодняшнем рынке присутствует огромное количество таких материалов.
Производство материалов на подверженных гниению основах (толь, пергамин, рубероид) значительно сократилось и запрещено к применению при новом строительстве.
Их место заняли материалы на неподдающихся гниению (синтетических) основах. Вместо картона и бумаги в качестве основы в них используется стеклохолст, полиэстер, стеклоткань и т.п.
С появлением битумно-полимерных материалов началась новая эра в этой области, и сейчас объемы их выпуска растут с каждым годом.
Такие изменения потребовали кардинального изменения технологии устройства кровель из битумных материалов, а так же разработки принципиально новых технологий (в случае использования полимерных и других современных эффективных материалов).
К сожалению, даже в существующих учебных пособиях такие технологии представлены в очень сокращенном варианте, а некоторые, вообще отсутствуют.
В настоящем разделе пособия представлены технологии устройства мягких кровель, основанные на использовании эффективных современных материалов.
Кровли из рулонных материалов
Рулонные материалы представляют собой полотнища, скатанные в рулоны. Полотнища выпускаются шириной около 1000 мм и длиной от 7 до 20 м, длина полотнища определяется толщиной материала, составляющей обычно 1,0-6,0 мм.
Рулонные материалы могут обеспечивать водонепроницаемость даже при нулевых уклонах, а верхний предел рекомендуемых уклонов составляет 45-50В°С. Кровельный ковер из современных рулонных материалов, как правило, является двухслойным. Поэтому различают материалы для нижнего и для верхнего слоя. Вес 1 м кровельного ковра, в зависимости от вида материала и количества слоев составляет примерно от 5 до 12 кг.
Рулонные кровельные материалы различают по следующим основным признакам:
тАв По структуре полотна:
- основные (одно- и многоосновные);
- безосновные.
тАв По виду основы:
- на картонной основе;
- на асбестовой основе;
- на стекловолокнистой основе;
- на основе из полимерных волокон;
- на комбинированной основе.
тАв По виду компонента покровного состава, вяжущего или материала:
- битумные (наплавляемые, ненаплавляемые);
- битумно-полимерные (наплавляемые, ненаплавляемые);
- полимерные (эластомерные, вулканизированные и невулканизированные, термопластичные).
тАв По виду защитного слоя:
- материалы с посыпкой (крупнозернистой, чешуйчатой, мелкозернистой, пылевидной);
- материалы с фольгой;
- материалы с пленкой.
В настоящее время на рынке присутствуют рулонные материалы нескольких поколений, для производства которых применяются различные компоненты, как для основы, так и для покровных слоев.
К первому поколению рулонных материалов относятся битумные на картонной основе (рубероид, рубемаст и т.п.). В настоящее время они почти не применяются, т.к. не отвечают современным требованиям.
Важным шагом в развитии рулонных материалов стала замена биологически недолговечной картонной основы не-гниющими материалами: стеклохолстами, стеклотканями и т.п. Битумные

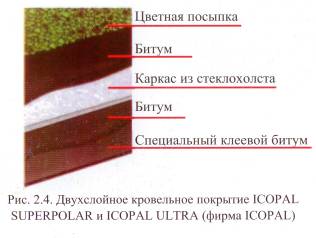

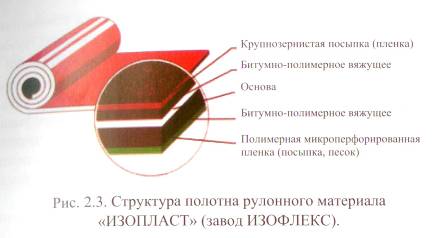

материалы на негниющих основах, показаны на рис. 2.3, 2.4. При этом кроме биологической долговечности материала, увеличилась и его прочность, в то время как остальные минусы, присущие битумным материалам остались. Это, в первую очередь, проблемы, связанные со ВлстарениемВ» битума.
Поистине революционным стало применение в рулонных материалах полимеров, как в качестве модификаторов битума (битумно-полимерные материалы), так и для создания чисто полимерных кровельных материалов (полимерные мембраны).
На сегодняшний день, в качестве основных компонентов для изготовления мягких кровель применяются битумы окисленный и модифицированный, а также полимеры.
На мировом рынке большая часть кровельных и гидроизоляционных материалов на основе битума изготавливается из модифицированного битума. В качестве модификаторов используются синтетический каучук стирол-бутадиен-стирол (СБС) и атактический полипропилен (АПП). СБС модифицированные материалы можно применять при более низких температурах, чем АПП.
К преимуществам всех рулонных материалов можно отнести то, что они, вне зависимости от условий производства работ и состояния поверхности, создают изоляционный слой с необходимой гарантированной толщиной, а также дают возможность придания эстетического вида кровле.
К недостаткам рулонных кровельных материалов относится большое количество швов (нахлестов) при изготовлении ковра. При выборе рулонного материала необходимо учитывать время года (температуру, при которой будут проводиться кровельные работы); соответствие долговечности материала кровли, планируемой долговечности других материалов и конструкций здания и т.п.
При выборе рулонного материала необходимо обращать внимание на следующее:
В· насколько современно оборудование, применяемое на производстве, когда проводилась его модернизация;
В· каким образом осуществляется контроль качества; когда и кем проводились испытания материалов на долговечность, по какой методике и какой был результат;
В· есть ли сертификаты на продукцию, и проводилась ли сертификация производства, подтверждающая стабильность качества продукции;
В· перечень объектов, где данный материал уже применялся.
В Украине широко известны рулонные материалы, производимые отечественными изготовителями. Также широко применяется продукция зарубежных фирм: ОАО ВлФиликровляВ» (Россия), Imperbel (Бельгия) - представляет фирма Диат; Icopal, Katepal; МИДА (Литва); Polyglass (Италия); Lemminkainen (Финляндия), Sika-Trocal (Германия-Швейцария), а также некоторые другие.
Необходимо иметь в виду, что битумные и, особенно, полимерно-битумные материалы, изготовленные на несовершенном оборудовании или из некачественных материалов (как правило, более дешевые) могут разрушаться на кровле в течение первых 2-3 лет. Поэтому, выбирая кровельные материалы, необходимо убедится в наличии у производителя соответствующих сертификатов качества и проверить соответствие характеристик имеющимся требованиям.
Наиболее часто применяются рулонные кровельные материалы, имеющие основу (основные). Сегодня появились безосновные (полимерные) рулонные материалы. Однако высокая стоимость сдерживает их широкое внедрение в Украине (они описаны далее). К кровельным материалам, имеющим основание, относятся: пергамин, рубероид, рубероид наплавляемый, гидроизол, стеклорубероид, фольгоизол, фольгорубероид, кровельный стеклоизол, армобитум, толь, толь-кожа, асфальтовые армированные маты, гидрокамовые материалы и др.
К основанию рулонных материалов предъявляются высокие требования. Основанием служат строительный картон, бумага, алюминиевая фольга, стеклоткань, полиэстер, стеклохолст.
Строительный картон выпускается следующих видов: прокладочный, водонепроницаемый, строительно-кровельный и облицовочный. Кровельный картон представляет собой пористый волокнистый материал, состоящий из волокон вторичной переработки текстильного, синтетического и древесного сырья.
К картону строительному предъявляются следующие требования: общая площадь рулона 25-30 м ширина 1000, 1025 и 1050В±5 мм. Картон не должен иметь впадин, бугров, трещин, дыр, разрывов. Должен иметь ровные торцы, обладать хорошей впитываемостью, обеспечивающей равномерную, однородную пропитку расплавленным битумом или разновидностью вяжущих.
Одновременно картон должен иметь достаточную прочность на разрыв, влажность не более 6%.
Картон маркируется по величине массы, в граммах, приходящейся на изготовление 1 м2 картона, например, А-500, А-420, А-350, А-300, Б-500, Б-420, Б-350, Б-300. Каждой марке соответствует своя разрывная сила: 226, 216, 186, 176, 226, 196, 186 Н. При устройстве мягкой кровли кровельный рулонный материал укладывают в 2-3 слоя. В низ ковра обычно укладывается подкладочный материал (беспокровные), а верхний слой устраивают из покровных материалов, имеющих покровный слой из тугоплавкого битума или дегтя, и посыпку.
Посыпка может быть крупнозернистая, тогда в марку вводят индекс К; мелкозернистая - М, или пылевидная - П. Допускается выпуск рулонного кровельного материала с чешуйчатой посыпкой с индексом Ч.
Битумные рулонные материалы
Самыми старыми и хорошо известными рулонными материалами для кровель являются битумные материалы на картонной основе. Но, несмотря на то, что они запрещены к применению на новом строительстве, такие материалы до сих пор широко представлены на современном рынке строительных материалов Украины.
Несколько лет назад на рынке гидроизоляционных и пароизоляционных материалов право лидера отводилось пергамину. Пергамин - пропитанный мягкими нефтяными битумами кровельный картон с температурой размягчения не ниже 40В°С. Используют в кровельных и гидроизоляционных покрытиях в качестве подкладочного материала для нижних слоев многослойного кровельного ковра при укладке на горячей мастике, а так же под битумные или асбестоцементные фасонные листы. Пергамин может применяться как самостоятельный материал в многослойных покрытиях при условии защиты верхнего слоя битумной мастикой с втопленным в него гравием, так как пергамин относится к беспокровным, незащищенным с поверхности материалам. Рулоны площадью 10-20 м2, шириной 1000, 1025, 1050В±5 мм. Масса 1 м картона - основы пергамина -весит 300 и 350 г, в соответствии с этим пергамин имеет марки П-300, П-350. Пергамин должен быть гибким, водопоглощение не должно превышать 20% по массе. К пергамину предъявляются следующие требования: поверхность не должна иметь бугров, впадин, трещин, дыр, складок, разрывов, свободно скатываться в рулоны и не слипаться при температуре 5В°С.
Хотя в последние годы появилась тенденция к отказу от этого материала в пользу более дорогих и качественных. Это связано с тем, что пергамин уступает современным пленкам по важным параметрам: сроку службы, прочностным характеристикам, гидроизоляционным и пароизоляционным свойствам, но с ценовой точки зрения его можно назвать наиболее дешевым. Пергамин советуют применять для гидро- и пароизоляции временной недорогой кровли.
Рубероид - пропитанный кровельный картон нефтяными битумами и покрытый с обеих сторон тугоплавкими битумами с наполнителем и посыпкой. Крупнозернистая цветная посыпка не только повышает атмосферостойкость рубероида, но и придает ему привлекательный вид. На нижнюю поверхность кровельного рубероида, образующего верхний слой кровельного ковра, и на обе стороны подкладочного рубероида наносят мелкозернистую или пылевидную посыпку, предотвращающую слипание материалов в рулонах. Рубероид подвержен гниению, в этом его большой недостаток, поэтому освоено производство антисептированного рубероида. Рубероид бывает кровельный, применяемый для устройства кровельного ковра, и подкладочный, - применяемый для устройства нижних слоев кровельного ковра. В зависимости от назначения - кровельный или подкладочный - в обозначение марки вносятся индексы соответственно К и П. Вид посыпки - крупный, чешуйчатый или пылевидный - в марке обозначается индексом соответствия К, Ч и П. Масса 1 м2 основы картона выражена в марке рубероида цифрами.
Рубероид наплавляемыйотличается от обычного тем, что на нижнюю поверхность рулона нанесена мастика, которая в присутствии растворителей обладает приклеивающими свойствами. Растворители наносятся на поверхность оснований по ровной, очищенной, сухой стяжке. В качестве растворителей могут быть уайт-спирит или керосин, расходуемые в количестве 45-60 г/м2. Цементно-песчаная стяжка грунтуется раствором битума БН 90/10 в керосине или уайт-спирите в соотношении 1:2 ч. по массе из расчета 800 г/м2.
Главное преимущество наплавляемого рубероида состоит в том, что при устройстве кровли наклейка осуществляется без применения кровельной мастики.
Основными недостатками этих материалов является низкая морозостойкость, малая деформативность, ускоренное старение, недостаточная теплостойкость, подверженность гниению, необходимость укладки большого количества слоев (до 5), невозможность работы с ними при отрицательных температурах и т.д. Единственным достоинством подобных материалов является их дешевизна. Но кажущаяся дешевизна наиболее известного представителя данной группы - рубероида, при детальном рассмотрении, оборачивается убытками, связанными с необходимостью ежегодного ремонта кровли. Эти материалы давно не отвечают современным требованиям, и в настоящее время не находят широкого применения.
Гидроизол- беспокровный кровельный и гидроизоляционный рулонный материал. Основанием гидроизола служит асбестовая бумага. Лучшей асбестовой бумагой для изготовления гидроизола является асбестоцеллюлозная, имеющая в составе до 20% целлюлозы. В зависимости от качественных показателей гидроизол вырабатывается двух марок: ГИ-Г и ГИ-К. Марка ГИ-Г используется для гидроизоляции подземных сооружений. Для устройства кровельных работ применяют марку ГИ-К. Гидроизол марки ГИ-К выпускается массой 1-1,5 кг/м2 шириной полотна 950В±5 мм, толщиной 1,5..2 мм, площадью в рулоне 20В±0,4 м. Рулон гидроизола должен иметь ровные торцы и плотно намотан. На поверхности полотна не должно быть складок, разрывов, дыр. При температуре до -5В°С рулон гидроизола легко раскатывается без появления трещин.
Стеклорубероид- рулонный кровельный и гидроизоляционный материал на стекловолокнистой основе, получаемый двусторонним нанесением битумного вяжущего на стекловолокнистый холст. В зависимости от вида посыпки на лицевой поверхности стеклорубероид выпускают трех марок: С-РК - кровельный с крупнозернистой посыпкой на лицевой поверхности и пылевидной или чешуйчатой на нижней; С-РЧ - кровельный с чешуйчатой посыпкой на лицевой поверхности и мелкой или пылевидной на нижней; С-РМ - гидроизоляционный, имеющий с двух сторон мелкую или пылевидную посыпку. Марки С-РК и С-РЧ применяются для устройства верхнего слоя кровельного ковра. Марка С-РМ применяется для оклеенной гидроизоляции нижних слоев и для кровельного ковра, имеющего защитный покровный слой. В качестве основы для стеклорубероида применяют стекловолокнистый холст марки ВВ-К. На холст на обе поверхности наносят сплав битума в смеси с наполнителем, пластификатором и антисептиком. Крупнозернистая посыпка должна иметь определенный зерновой состав: содержание зерен размером от 1,2 до 0,8 мм должно быть не менее 80%, а зерен размером от 0,8 до 0,5 мм - не более 20%. Крупность зерен минеральной посыпки 0,6 мм. Стеклорубероид выпускается в рулоне шириной 750-1025 мм, толщиной 2,5В±0,5 мм, площадью 10В±0,5 м2, массой 1 м2 2,3-2,9 кг. Стеклорубероид водонепроницаем, выдерживает в течение 10 мин гидростатическое давление в 0,08 МПа. Он гибок, при изгибании полоски стеклорубероида на стержне диаметром 40 мм при 0В°С на его поверхности не появляется трещин.
Битумно-полимерные рулонные материалы и кровли из них
При производстве этих кровельных материалов применяются модификаторы битума (специальные полимеры), которые позволяют в значительной степени нивелировать недостатки присущие битумным материалам. В качестве основ для битумно-полимерных материалов используются негниющие материалы. Это либо стеклоткани, стеклохолсты и т.п. (неэластичные материалы), либо эластичные полимерные волокна.
В районах с континентальным климатом деформации в стыках панелей и узлах сопряжений кровель, вызванные сезонными и суточными колебаниями температур, достигают достаточно высоких значений. Под воздействием мощных растягивающих и сжимающих усилий неспособные к обратимым деформациям кровельные материалы на традиционных основах или разрываются, , или, чаще, отслаиваются (отклеиваются) от основания кровли.
Стеклохолсты, стеклоткани способны удлиняться (до разрыва) лишь на 2-4%. Материалы с основой из эластичных полимерных волокон способны многократно обратимо удлиняться вместе с основанием кровли, не отслаиваясь от него. При этом полностью реализовываются свойства битумно-полимерных композиций, особенно такие, как эластичность и высокое удлинение до разрыва. Использование же стеклоткани резко ограничивает деформационные характеристики кровельных материалов.
Современные битумно-полимерные материалы, конечно же, существенно дороже битумных, но их укладывают меньшим количеством слоев (1-2 слоя вместо 4-5) и срок службы их в 5-10 раз больше. Так что эксплуатационные затраты на ремонт, в подобных случаях сократятся в 2-3 раза, а при регулярном обслуживании кровель в 4 раза.
СБС-модифицированный кровельный и гидроизоляционный битумно-полимерный материал ВлФилизолВ» выпускается на различных кровельных основах: стеклоткань, полиэфирное полотно или стеклохолст. МаркиВлФилизолаВ», предназначенные для верхнего слоя кровли, имеют защитный слой из крупнозернистой посыпки, с нижней стороны материала нанесена легкоплавкая полимерная пленка или мелкозернистая посыпка для укладки, как традиционным способом, так и без применения огня. ВлФилизолВ» для нижнего слоя кровли выпускается с покрытием из пленки или песка.
ВлФилизолВ» применяют для укладки кровли в промышленном и гражданском строительстве, ремонта кровель зданий различного назначения, а также для гидроизоляции пролетных строений мостов и таких инженерных сооружений как вентиляционные шахты, бассейны и подвалы.
В качестве нижнего слоя кровельного ковра в промышленном и гражданском строительстве, а также в других инженерных сооружениях, может применяться гидростеклоизол - гидроизоляционный рулонный битумный материал, выпускаемый заводом ВлФиликровляВ». В качестве основы для гидростеклоизола применяются стеклоткань, стеклохолст или нетканое полиэфирное полотно.
Гидростеклоизол при применении для гидроизоляции соответствующих инженерных сооружений следует приклеивать за счет оплавления нижней стороны полотна пламенем газовоздушных горелок. Гидростеклоизол перед применением следует раскатывать на ровном месте и отделять от поверхности его полотна разделительную бумагу. Легкоплавкую полимерную пленку не снимают, а оплавляют при укладке гидростеклоизола.
При температуре окружающего воздуха ниже 10 В°С рулоны гидростеклоизола перед применением должны быть выдержаны не менее суток в помещении при температуре 20В°С. Гидростеклоизол можно применять при температуре ниже 10В°С с раскаткой рулона под тепловой завесой, (издаваемой пламенем газовоздушных или других горелок.
При укладке не допускается сосредоточенный нагрев полотна, вызывающий его воспламенение.

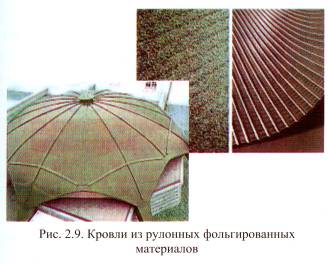

Кровли из РУЛОННЫХ ФОЛЬГИРОВАННЫХ МАТЕРИАЛОВ
Видное место среди рулонных кровельных материалов на битумной основе, используемых в современном строительстве, занимают материалы фирмы "Siplast" (рис. 2.9) с защитным слоем из тисненной теплостойкой металлической фольги из полированного или цветного алюминия, меди или нержавеющей стали, что обеспечивает высокую степень коррозионной стойкости. Благодаря своей эластичности рулонные материалы, модифицированные СБС, обладают высокой степенью трещиностойкости.
Система также не подвергается тепловым "шокам" благодаря специальному методу рифления поверхности фольги с применением встроенных суставов, а также обладает целым рядом других преимуществ.
Преимущества:
тАв Высокая долговечность гидроизоляционной системы, благодаря исключительному сохранению изначальных характеристик битума, модифицированного СБС и защитной металлической фольги, которая частично отражает тепловую нагрузку, и, таким образом, предотвращает испарение компонентов из битумного раствора.
тАв Благодаря своей эластичности рулонные материалы обладают высокой степенью трещиностойкости.
тАв Система не подвергается тепловым шокам благодаря специальному методу рифления поверхности фольги с применением "встроенных суставов".
тАв SUPRADIAL S является частично антикоррозийным, благодаря минеральным гранулам, приклеенным к металлической фольге.
тАв VERINOX S обладает высоким показателем коррозийной стойкости, т.к. его поверхность образуется фольгой из нержавеющей стали.
тАв Имеется возможность широкого выбора состава поверхностного слоя кровельного ковра: алюминий, цветной алюминий, медь, нержавеющая сталь и керамическая посыпка в нескольких цветовых оттенках.
тАв Высокая огнестойкость.
Краткая информация о фольгоизолах (фольгопластах)

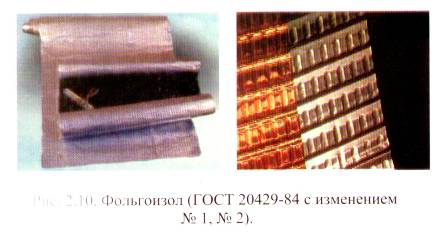

Фольгоизол (фольгопласт) - рулонный двухслойный материал, состоящий из тонкой рифленой или гладкой алюминиевой фольги, покрытой с нижней стороны защитным битумно-резиновым составом. Он предназначен для устройства кровель и парогидроизоляции зданий и сооружений, герметизации стыков. Рулон имеет длину Юм, ширину 1м. Внешняя поверхность фольгоизола может быть окрашена в различные цвета атмосферостойкими лаками. Фольгоизол - долговечный материал, не требующий ухода в течение всего периода его эксплуатации (рис. 2.10).
В зависимости от назначения фольгоизол подразделяется на следующие виды:
ФГ - фольгоизол гидроизоляционный, предназначен для устройства защитного слоя тепловой изоляции теплотрасс, трубопроводов и воздуховодов.
ФК - фольгоизол кровельный, предназначен для устройства пароизоляции, а также верхнего слоя рулонного ковра кровель зданий, расположенных во II, III, IV климатических зонах.
Фольгопласт является отражающей теплоизоляцией общего применения. Он применяется для тепло-, звуко-, пароизоляции жилых, производственных и иных помещений, где не требуется большая механическая прочность утеплителя.
Эффект теплозащиты обеспечивается за счет низкой теплопроводности пенополиэтилена и высокой отражающей способности полированной фольги.
В таблице 2.5. приведены марки фольгоизола.
Низкая гигроскопичность, стойкость к воздействию агрессивных сред, малый удельный вес, высокая эластичность и прочность позволяют использовать Фольгопласт (марки РЖФГРЖ) в качестве шумо-, вибропоглащающего материала.
Оптимальная область применения: водонепроницаемая изоляция наклонных крыш с сильным уклоном на бетонном, стальном или деревянном основании.
Оптимальная система применения: однослойная система, наплавленная прямо на основание или на перфорированный подкладочный слой.
Прочее применение:
тАв Гидроизоляция примыканий, желобов, проемов и других деталей кровли.
тАв Реконструкция наклонных кровель (оцинкованная жесть, шифер, черепица и облицовка у плоских крыш).
тАв Двухслойная система с подкладочным слоем.
Таблица 2.6. Краткая техническая характеристика фольгоизолов (фольгопластов)
| Фольгопласт Ф |
| Ширина, мм | 1000 |
| Толщина фольги, мкм | 16+-2 |
| Вес рулона, кг | 1,8 |
| Размер ячейки стеклосетки | 2х2 (5х5) |
| Прочность на разрыв, кгс/м | 350 |
| Отражательная способность, % | до 98 |
| Рабочая температура, В°С | от -60 до +185 |
| Срок годности, лет | 25 |
| Фольгопласт П (при толщине 5 мм) |
| Ширина, мм | 1000 |
| Толщина фольги, мкм | 16+-2 |
| Плотность, г/м² | 280 |
| Отражательная способность, % | до 98 |
| Теплопроводность,Вт/м*К | 0,03 |
| Рабочая температура, В°С | от -60 до +105 |
| Срок годности, лет | 25 |
| Фольгопласт П (при толщине 5 мм) |
| Ширина, мм | 1000 |
| Размер ячейки стеклосетки | 2х2 (5х5) |
| Прочность на разрыв, кгс/м | 350 (270) |
| Толщина фольги, мкм | 16+-2 |
| Плотность, г/м² | 330 (400) |
| Отражательная способность, % | до 98 |
| Звукопоглощение, Дб | 20 |
| Теплопроводность,Вт/м*К | 0,03 |
| Рабочая температура, В°С | от -60 до +105 |
| Срок годности, лет | 25 |
| Фольгопласт ПМП (при толщине 5 мм) |
| Ширина, мм | 1000 |
| Толщина полипропилена, мкм | 30+-5 |
| Плотность, г/м² | 275 |
| Отражательная способность, % | до 90 |
| Теплопроводность,Вт/м*К | 0,03 |
| Рабочая температура, В°С | от -60 до +105 |
| Срок годности, лет | 25 |
Вместе с этим смотрят:
Авангардизм як явище архiтектури ХХ столiття
Автоматическая автозаправочная станция на 250 заправок в сутки
Амурський мiст
Анализ деятельности строительного предприятия "Луна-Ра-строй"
Анализ проектных решений 20-ти квартирного жилого дома
