Влаштування перегородки за системою W111

Тема:

Влаштування перегородки за системою W111

Змiст

1. Комплекти гiпсокартонних перегородок

2. Технологiя влаштування перегородки W111

2.1 Перегородка на металевому каркасi

2.2 Послiдовнiсть виконання монтажу перегородок

2.3 Обробка лицьовоi поверхнi

2.4 Улаштування прорiзiв в гiпсокартонних перегородках

2.5 Улаштування деформацiйних швiв в перегородках

2.6 Улаштування примикань гiпсокартонних перегородок до конструкцiй примiщення

3. Допустимi вiдхилення та контроль якостi гiпсокартонних конструкцiй

1. Комплекти гiпсокартонних перегородок

Гiпсокартоннi перегородки "Кнауф" i конструкцiями внутрiшнiх стiн поелементного збирання, якi можуть застосовуватися в рiзних будинках i спорудах з сухим, нормальним i вологим режимом для реалiзацii будь-яких планувальних рiшень.

Гiпсокартоннi комплектнi системи перегородок являють собою стiновi конструкцii, до складу яких входять:

- металевi напрямнi профiлi (UW), що закрiплюються до мiжповерхових перекриттiв будинку за допомогою шурупiв i дюбелiв (з кроком не бiльше 1 м);

- металевi стояки з профiлю (CW), якi з'iднуються з напрямними профiлями i утворюють разом з ними iдиний каркас;

- гiпсокартоннi плити, якi закрiплюються шурупами-саморiзами до металевого каркасу; рiзнi модульнi елементи (двернi коробки, двернi блоки, унiверсальнi опорнi стояки, траверси, несучi стояки сантехобладнання або блоки для його монтажу, напрямнi для крiплення труб).

Напрямнi i стояковi профiлi каркасу перегородок з метою забезпечення надiйноi звукоiзоляцii повиннi встановлюватися на полiуретанову або пiнкогумову стрiчку. Звукоiзоляцiя може бути пiдвищена за допомогою конструктивних заходiв. Звукоiзоляцiйну спроможнiсть виражають в децибелах (дБ). Чим вище цей показник, тим краще звукоiзоляцiя внутрiшньоi стiнки.

Бiльшiсть комплектiв для будiвництва мiжкiмнатних перегородок базуiться на металевому або подвiйному каркасi в залежностi вiд вимог звуконепроникностi i пожежноi безпеки. Металевi каркаси обшиваються одним, двома або трьома шарами ГКП. В порожнинi каркасу (мiж ГКП) розташовують iзоляцiйний матерiал (мiнеральна вата, скловата, шлаковата).

Треба розрiзняти перегородки стояковоi конструкцii: каркас складаiться з системи вертикальних елементiв - стоякiв, до яких закрiплюють ГКП, зазвичай, у вертикальному положеннi (здiйснюiться поздовжнi крiплення ГКП); ригельноi конструкцii: каркас маi систему горизонтальних ригелiв, до яких закрiплюють ГКП товщиною 25 мм (поздовжнi крiплення ГКП). Можна також використовувати i перпендикулярне розташування ГКП вiдносно каркасу з вертикальними несучими елементами.

Мiжкiмнатнi перегородки "Кнауф" можуть застосовуватися в житлових, цивiльних i промислових будинках будь-яких конструктивних систем i типiв, будь-якого рiвня вiдповiдальностi (в тому числi i пiдвищеного) та будь-якого ступеню вогнестiйкостi при висотi будiвель до 60 м. iх можна зводити в районах як зi звичайними, так i складними iнженерно-геологiчними умовами та сейсмiчнiстю у 9 балiв, а також у вiтрових районах до п'ятого (V) включно. Найбiльше застосування знайшли перегородки "Кнауф" серii W, типи яких поданi в табл. 1.

Характеристики перегородок "Кнауф" серii W11

Таблиця 1.

Висота перегородок "Кнауф" залежить вiд групи примiщень, в яких вони зводяться.

Група РЖ (примiщення з незначною кiлькiстю людей) - квартири в житлових будинках, номери в готелях i мотелях, офiси, кабiнети i палати в полiклiнiках i лiкарнях, коридори цих будинкiв.

Група II (примiщення зi значним скупченням людей) - лекцiйнi i актовi зали, читальнi зали бiблiотек, класнi примiщення в школах, аудиторii навчальних закладiв, виставочнi торговi i спортивнi зали, операцiйнi зали термiналiв, зали iдалень i кафе, ресторанiв.

До монтажу перегородок можна приступати пiсля закiнчення всiх "мокрих" технологiчних процесiв до улаштування чистих пiдлог i виконувати його треба в наступному порядку:

- розмiтити проектне положення перегородок на пiдлозi, стелi та несучих стiнках;

- на поверхнi примикання напрямних профiлiв до мiжповерхових перекриттiв безпосередньо перед iх крiпленням приклеiти пружну стрiчку або нанести паралельними шарами герметик для перегородок;

- встановити в проектне положення i закрiпити дюбелями напрямнi каркаси перегородок (UW-профiлi) до мiжповерхових перекриттiв з кроком 1 м (крайнi дюбелi розмiщають на вiдстанi 10 см вiд перекриттiв);

- встановити в напрямнi профiлi (у проектне положення) UW-профiлi каркасу та закрiпити iх методом просiчки або шурупами до напрямних (UW-профiлiв);

- виконати всерединi каркасу монтаж електричних розводок, кабелiв та закладних деталей для крiплення на перегородцi стацiонарного обладнання;

- якщо висота перегородки перевищуi довжину ГКП, то в мiсцях стикiв ГКП по висотi необхiдно закрiпити (до стоякiв каркасу) горизонтальнi перемички з металевих UW-профiлiв або CW-профiлiв з розноскою iх (стикiв ГКП) по вертикалi, при цьому торцовi кромки ГКП повиннi вiдповiдним чином бути обробленi з утворенням фасок;

- встановити з одного боку каркасу ГКП i закрiпити iх шурупами довжиною не менше 25 мм, через 25 см (при двошаровiй обшивцi - шурупами довжиною не менше 35 мм, через 75 см);

- закрiпити в пазухах помiж стояками iзоляцiйний матерiал (якщо це передбачено проектом);

- встановити i закрiпити ГКП з другого боку каркасу;

- виконати шпарування швiв першого шару ГКП;

у випадку встановлення двох шарiв ГКП з кожного боку каркасу.

2. Технологiя влаштування перегородки W111

2.1 Перегородка на металевому каркасi

Гiпсокартоннi перегородки з металевим каркасом широко використовують в якостi легких внутрiшнiх огороджуючих конструкцiй в житлових, цивiльних та промислових спорудах всiх ступенiв вогнестiйкостi з сухим, нормальним та вологим режимами експлуатацii примiщень, з висотою вiд 2,7 до 7,8 м.

Вологiснi умови в примiщеннях де здiйснюiться установка перегородок, регламентуються санiтарними нормами та вiдображенi в таблицi 6.2.

Перегородки КНАУФ стояковоi конструкцii конструкцiй W111 та W112 мають одинарний стояковий каркас з профiльних направляючих i стоякових елементiв, обшитий вiдповiдно одним та двома шарами ГКП з двох сторiн. Згiдно DIN 4403, монтаж перегородок W111 та W112 виконуiться в двох групах примiщень (за призначенням) в залежностi вiд скупчення людей.

Перегородка на металевому каркасi:

1 - подвiйна гiпсокартонна обшивка; 2 - металевий каркас; 3 - звукоiзоляцiйний матерiал

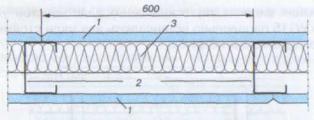

Горизонтальний розрiз перегородки W111:

1 - лист гiпсокартона; 2 - металевий каркас; З - звукоiзоляцiйний матерiал.

Перегородки W111 з звукоiзоляцiйними плитами рекомендують використовувати у лiкарнях i iнших примiщеннях, до яких висувають пiдвищеннi вимоги до звукоiзоляцii.

2.2 Послiдовнiсть виконання монтажу перегородок

Загальнi вимоги:

- розмiтити проектне положення перегородки, яку будуть монтувати, на пiдлозi, стiнах та стелi;

- на поверхню прилягання направляючих профiлiв до мiжповерхових перекриттiв безпосередньо перед установкою приклеiти пружну стрiчку або нанести клей для перегородок;

- встановити в проектне положення та закрiпити дюбелями "КНАУФ" направляючi каркаса стiни UW профiлi до мiжповерхових перекриттiв (якщо iмовiрним i прогин стелi > 10мм слiд використовувати ковзне примикання);

- встановити в проектне положення та закрiпити до несучих стiн примiщення дюбелями стояковi профiлi CW (кiлькiсть точок крiплення не менше 3, вiдстань крiпильних елементiв мiж собою не бiльше 1 м). Для масивних стiн необхiдно використовувати

- торсiйнi дюбелi (для немасивних - спецiальнi анкернi елементи);

- встановити в проектне положення та закрiпити стояковi профiлi каркаса в направляючих профiлях методом просiчки з вiдгином або шурупами-саморiзами з кроком 1 м. Якщо передбачають робити облицювання керамiчною плиткою то крок стоякiв не повинен перевищувати 40 см;

- монтаж закладних деталей для закрiплення на стiнi навiсного обладнання та меблiв;

- у випадку коли висота перегородки бiльша за довжину ГКП, в мiсцях iх стикування встановити горизонтальнi перемички з металевих UW або CW профiлiв з розбiжкою стикiв ГКП вiдносно одна вiд другоi по вертикалi, при цьому торцевi кромки ГКП в мiсцях стикування повиннi мати фаски;

- встановити вертикально на однiй сторонi каркаса ГКП тазафiпити iх шурупами (довжиною не менше 25 мм) через 25 см (при подвiйнiй обшивцi - шурупами довжиною не менше 35 мм через 75 см);

- закрiпити мiж стояками звукоiзоляцiйний матерiал (якщо це передбачено проектом);

- встановити та закрiпити ГКП з iншого боку каркаса;

- виконати забивання швiв мiж ГКП.

2.3 Обробка лицьовоi поверхнi

- При використаннi паперовоi стрiчки та ручному зашпаклюваннi швiв мiж листами використовувати Фугенфюллер, у разi машинного шпаклювання використовувати Амес - прилад або Джойнтфiллер-Супер. Без використання

- ущiльнюючоi стрiчки для швiв при заклеюваннi вручну необхiдно використовувати КНАУФ Унiфлот вологостiйкий.

- Шпаклiвка HP Фiнiш використовуiться для нанесення останнього шару для вирiвнювання перед шлiфуванням швiв мiж листами.

- При багатошаровiй обшивцi необхiдно заповнити шви внутрiшнiх шарiв, шви зовнiшнiх шарiв необхiдно зашпакльовувати.

- Необхiдно зашпакльовувати головки шурупiв.

- При шпаклюваннi температура в примiщеннi не повинна бути нижчою за 10'С.

- Перед формуванням або нанесенням будь-якого iншого покриття необхiдно прогрунтувати гiпсокартоннi листи.

- Для ТСрунтування зашпакльованих гiпсокартонних листiв використовувати системний компонент Knauf Spezialgrund K459.

- На гiпсокартоннi листи дозволяiться наносити покриття:

- фарби на основi водяних та акрилових дисперсiй, олiйнi, лаковi, полiуретановi фарби;

- керамiчнi покриття;

- штукатурки та шпаклiвки;

-шпалери паперовi, текстильнi, штучнi.

- Не дозволяiться використовувати покриття на лужнiй основi: рiдке скло, вапно, силiкатнi фарби.

2.4 Улаштування прорiзiв в гiпсокартонних перегородках

Згiдно проектноi документацii в перегородках можуть бути улаштованi прорiзи для дверей, вiкон та iншi, або вони можуть бути глухими (без прорiзiв).

Дверi, якi монтують в прорiзах перегородок можуть бути звичайними, що складаються з дверноi коробки та полотна дверей або виготовленими на всю висоту примiщення, в цьому разi вони крiм полотна дверей вмiщують свiтло-прозору або глуху фрамугу- Двернi коробки, як правило, встановлюють в процесi монтажу перегородки.

Формування прорiзу для дверей слiд виконувати з урахуванням крiплення гiпсокартонних листiв до каркасу перегородки. Гiпсокартоннi плити нарiзають у вiдповiдностi з розмiрами прорiзу так, щоб шви в гiпсокартоннiй обшивцi, що розмiщена над дверним прорiзом, стикувалися з обох сторiн перегородки в розбiжку.

Сучаснi норми проектування прорiзiв в перегородках передбачають встановлення у якостi стоякових профiлiв, до яких закрiплюють дверну коробку CW та UW профiлiв. На 17 (а, б) показано уаштування дверного прорiзу з використанням CW та UW профiлiв.

В таблицi наведено максимальну масу полотна дверей, якi можна монтувати на певнi види профiлiв.

Встановлення фрамуг та вiкон в перегородках сприяi покращенню освiтлення коридорiв та iнших примiщень, в яких немаi прямого сонячного освiтлення. Улаштування прорiзiв для фрамуг не вiдрiзняiться вiд улаштування прорiзiв для дверей. Створення каркасу в якому закрiплюють фрамугу сприяi пiдвищенню жорсткостi перегородки. Для пiдвищення звукоiзоляцiйних властивостей фрамугу оснащують подвiйним склом, а мiж напрямними, стояковими елементами та перекриттям вкладають шар звукоiзоляцiйного матерiалу.

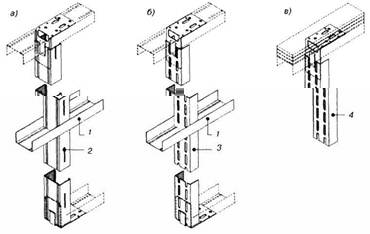

Варiант улаштування дверного прорiзу: а) з використанням-CW-профiля; б) з використанням - UW-профiля; в) з фрамугою. 1 - профiль верхнього порога дверей; 2 - CW-профiль; З - UW-профiль; 4-ОМ-профiпь або UW-профiль.

Рекомендованi значення маси дверного полотна в залежностi вiд марки стоякового профiлю

2.5 Улаштування деформацiйних швiв в перегородках

З метою зменшення негативних впливiв на лiнiйнi розмiри перегородок, пов'язаних зi змiнами температури в примiщеннях, в перегородках необхiдно улаштовувати деформацiйнi шви. Практичний досвiд стверджуi, що при довжинi перегородки, що перевищуi 15 м, необхiдно улаштовувати температурний шов. Найбiльш небезпечними з точки зору утворення трiщин являються мiсця стикування перегородок з несучими (масивними) стiнами, двернi прорiзи та iн. Деформацiйний шов повинен перерiзати перегородку наскрiзь, i в той же час обидвi частини перегородки, що знаходяться обабiч шва, повиннi мати пружний зв'язок мiж собою. При цьому повиннi бути забезпеченi необхiднi звукоiзоляцiйнi властивостi та вогнестiйкiсть перегородки в мiсцi розташування шва. На 18 представленi варiанти конструкцii деформацiйних швiв.

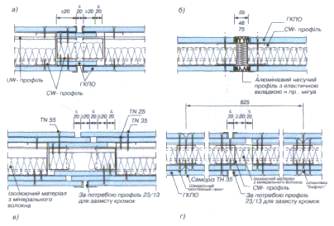

Варiанти влаштування деформацiйних швiв

В наведених прикладах виконання деформацiйних швiв направляючi профiлi каркасу перегородки (UW) розрiзають по довжинi, передбачаючи можливiсть розсування (збiльшення ширини шва). Зазвичай ширина шва становить 20 мм, хоча при використаннi спецiального стоякового профiля "Мiгуа" вiдстань мiж листами гiпсокартона може становити 35, 48, 75 мм (18,6). Для забезпечення надiйноi звукоiзоляцii в швах розмiщують волокнистий звукоiзоляцiйний матерiал, кромки ГКП захищають профiлi 23/13.

2.6 Улаштування примикань гiпсокартонних перегородок до конструкцiй примiщення

Найбiльш складними операцiями при монтажу перегородок i улаштування примикань до конструкцii примiщення. Нижче розглянутi рiзнi види примикань.

Примикання до перекриттiв (стеля, пiдлога)

Правильне улаштування примикань гiпсокартонних перегородок до перекриттiв визначаi мiцнiснi, звукоiзоляцiйнi, вогнезахиснi та естетичнi властивостi примiщень. Треба враховувати, що пiд дiiю стацiонарних та динамiчних зусиль, перегородка буде сприймати певнi навантаження.

Виходячи з цього iснуi кiлька видiв примикань перегородок до перекриттiв.

Жорсткi примикання перегородок до перекриттiв не розрахованi на великi прогини (бiльш нiж 10 мм), тому коли довжина перегородки (пролiт перекриття) перевищуi 4,5 м, перегородки слiд улаштовувати з ковзним примиканням.

Перегородка може бути жорстко закрiплена до пiдвiсноi стелi. При цьому необхiдно враховувати можливi горизонтальнi навантаження та моменти сили, що можуть виникати вiд навiсного обладнання. Для забезпечення жорсткостi каркаса пiдвiсноi стелi, останнiй пiдсилюють розтяжками.

При улаштуваннi ковзного примикання (23) забезпечуiться вiльне пересування каркасу пiдвiсноi стелi вiдносно перегородок в разi вигину верхнього або нижнього перекриття.

Основним питанням улаштування примикання гiпсокартонних перегородок до пiдлоги i забезпечення надiйного бар'iра передачi повiтряного та ударного шуму мiж примiщеннями. Особливо це стосуiться нових будинкiв зведених за т.н. каркасно-монолiтною технологiiю, де мiжповерховi перекриття дуже тонкi. Створення iзоляцiйного шару досягаiться за рахунок облаштування наливних пiдлог, що самовирiвнюються, збiрних сухих пiдлог та iнше. На 24, 25, 26 показанi варiанти примикань гiпсокартонних перегородок до пiдлоги.

Примикання перегородок до несучих (огороджуючих) стiн

Виконання правил та прийомiв улаштування гiпсокартонних перегородок з металевим каркасом забезпечуi створення примiщень, в яких людинi буде комфортно знаходитись. В цьому сенсi важливо надiйно закрiпити перегородки до несучих стiн. На 27 (а, б) показано примикання перегородок W111 -АРЖ та W113-АРЖ до огороджуючоi стiни.

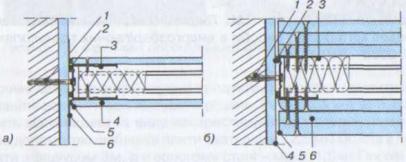

Примикання перегородки до капiтальноi стiни:

а) перегородка W111-АРЖ; б) перегородка W113-АРЖ

1 - дюбель; 2 - пружна стрiчка (герметик); 3 - CW- профiль; 4 - ГКП; 5 - шпаклiвка Унiфлотт; 6 - стрiчка розпольна.

3. Допустимi вiдхилення та контроль якостi гiпсокартонних конструкцiй

З початку перевiряють мiцнiсть прикрiпленого листа оектуванням. Для цього завдають малих ударiв дерев'яним молотком або рукою по листах ГКП, особливо по iх краях. Якщо пiд час ударiв бiля стикiв утворюються трiщини, то iх потрiбно зашпаклювати.

На листах не повинно бути: трiщин, плям, промiжкiв понад 1мм, у стиках лист мас мiцно триматися, на стiнах не хитатися, бiчнi краi рiвномiрно гiпсових листiв на стиках з суцiльними листами мають бути непошкодженими.

Якщо листи якi стикуються утворюють двохграннi кути, що виступають до мiсця стикування потрiбно ретельно пошпаклювати Краi листiв у мiсцях з'iднання з дверними коробками мають примикатись до коробок у рiвень прикриватися помiчником. Зазори мiВ» швами i плiнтусом потрiбно також прошпаклювати. Випинання листiв карного облицювання не допускаiться.

Пiд усiма краями листiв у галузi мають бути вмонтованi суцiльнi маяки, або накладання на стиках у виглядi суцiльноi смуги. Прикрiплення листiв сухою штукатуркою до бетонних поверхонь часткою, яка мiстить гiпс не допускаiться. Пiд опоряджуванням стiн конструкцiями допустимих вiдхилень вiдповiдно вiд iснуючих нормативних документiв. Лузи стоякiв на всi елементи - 10мм.

Поверхнi стiн вiд вертикалi по всiх примiщеннях 15мм Радiус криволiнiйних поверхонь вiд проектноi величини 10мм. Гуртiв вiд прямоi лiнii мiж кутами перетину i бетону -6мм. Вологостi i сировини бетону, що оздоблюiться накоiними матерiалами маi неперевищувати 23%.

Поверхнi стелi вiд горизонтальноi на всю довжину примiщенню 15мм.

Допустимi вiдхилення з оформленням вiдповiдних актiв на прихованi роботи(монтаж каркасу, прокладання силовоi проводки, з добиванням стикiв ГКП). Пiд час приймання робiт з улаштуванням перегородок, стель слiд перевiрити вiдсутнiсть трiщин, стiйкiсть конструкцii, головки гвинтiв повиннi бути утопленнi на глибину близько 1мм.

Продуктивнiсть працi робiтника залежить вiд правильноi органiзацii робочого мiсця. Робочим мiсцем називають частину виробничоi площi, призначену для виконання певного обсягу дiй одним або кiлькома працiвниками.

Робочi мiсця можуть бути стацiонарними i пересувними. На будiвництвi при виконаннi опоряджувальних робiт майже нема опоряджувальних робочих мiсць, адже робiтник разом iз пристроями пiд час виконання роботи пересуваiться з однiii дiлянки примiщення т iншу.

На робочому мiсцi опоряджувальника маi бути обладнання, матерiали i знаряддя працi, потрiбне для виконання опорядження. iх розмiшують так, щоб пiд час роботи не доводилось робити зайвих рухiв. Ручний iнструмент, який беруть правою рукою маi лежати справ а той, що беруть лiвою рукою -злiва. Якщо для роботи потрiбен столик то його встановлюю так, щоб з цього мiсця можна було виконати якнайбiльший обсяг роботи.

Велике значення для органiзацii робiт маi своiчасна пiдготовка матерiалiв i поточне забезпечення ними опоряджувальникiв. Тому в розкроiному ленолеумi приготовляють розчин i мастику пiдготовленi матерiали в процесi роботи ритмiчно подають на мiсце роботи. Пiд час виконання роботи обов'язково дотримуватися правил технiки безпеки i виробничоi санiтарii. Робоче мiсце опоряджувальникiв обладнуiться засобами зв'язку, а також пристроями, якi забезпечують нормальнi гiгiiнiчнi умови (освiтлення, протяги тощо..)

У мiсцях з'iднання шпаклiвки повинна бути укладена без розривiв по всьому контору з'iднана на всю глибину швiв.

Обшивки ГКП не повиннi бути клейкими: при легкому стикуванн дерев'яним потоком зашпакльовуванням мiж плитами не повиннi з'являтися трiщини.
