Искусственное освещение города

Искусственное освещение с каждым годом приобретает все большее значение в различных областях жизни современного города, в его архитектуре и благоустройстве.

Уличное движение, различные виды отдыха, учреждения культуры, торговля, информация, пропаганда и агитация тАУ все это в той или иной степени обеспечивается искусственным светом, который принимает самые разнообразные формы. Светящиеся точки и пятна, линии сложного рисунка, плоскости крупного размера, динамика, многообразие цвета тАУ таков далеко не полный перечень современных форм искусственного света, применяемого в городе.

Технические средства освещения в последние годы значительно усложнились. Появились и внедрены новые типы ламп накаливания, различные типы газоразрядных источников света с использованием и без использования люминесценции, световые приборы сложной конструкции. Многообразней стала техника управления городским освещением, использование средств автоматики и электромеханики изменили хозяйство городского освещения.

За последние два-три десятилетия искусственное освещение стало неотъемлемым элементом градостроительства при создании новых и реконструкции старых городов. Естественно, что в связи с этим появилась необходимость в теоретическом осмыслении вопросов, связанных с его проектированием в архитектурно-художественном, светотехническом и электротехническом, экономическом аспектах (под архитектурно-художественным аспектом подразумеваются не только вопросы эстетические, но и удобство, комфорт городской жизни).

По архитектурно-художественным вопросам городского освещения нет установленных или утвержденных положении, и статьи на эту тему появляются редко. В связи с этим решения таких вопросов на практике часто имеют случайный характер, не преследуют ясно поставленной цели, осветительные установки нередко выполнены на низком художественном уровне, иногда с некритическим подражанием приемам устройства световой рекламы в городах капиталистических стран.

1. Значение искусственного освещения в архитектуре города

Многообразная жизнь современных городов продолжается не только при солнечном свете, но также в вечернее и ночное время, а некоторые важнейшие процессы городской жизни достигают особого напряжения именно вечером при искусственном освещении. Для наших широт с коротким зимним днем это тем более характерно.

Самое интенсивное движение транспорта и пешеходов в часы пик большую часть года приходится на утро и вечер. Магазины наиболее оживленно работают в вечернее время; разнообразные пункты массового питания и бытового обслуживания тАУ столовые, кафетерии, ремонтные мастерские и т.п. тАУ наиболее загружены в первые часы после окончания работы на предприятиях и в учреждениях.

Вечер тАУ время отдыха, прогулок и развлечений. Посещение театров, кино, концертных залов, ресторанов, спортивные занятия, гуляния тАУ все это повседневно происходит, главным образом, тогда, когда отсутствует солнечный свет и требуется искусственное освещение. Однако оно служит в современном городе не только для этого, но и для создания определенных удобств и комфорта городской жизни.

Мощные средства современной светотехники и их квалифицированное архитектурно-художественное применение позволяют создать рекламу, информацию и агитацию такой большой силы воздействия, какую невозможно создать при дневном свете никакими другими художественными средствами тАУ ни живописью и скульптурой, ни музыкой.

С давних времен у многих народов гуляния, карнавалы и другие празднества сопровождались различными видами иллюминации: кострами, плошками, факелами, фонарями, а позднее фейерверком. И в наше время массовые празднества тАУ фестивали молодежи, спортивные праздники, демонстрации и карнавалы сопровождаются разнообразными световыми эффектами, для создания которых применяются мощные пиро- и электротехнические средства, которые производят сильнейшее впечатление на фоне темного ночного неба. Исторический опыт световых праздников, отдельные их элементы используются во всех видах освещения современного города, особенно в рекламе.

Современная световая реклама своей яркостью, цветом и динамикой вносит совершенно новый элемент в архитектуру вечернего города, а в капиталистических городах в значительной мере и дневного. Это, а также масштаб современной световой рекламы по отношению к отдельному зданию заставляют считать ее необходимым и важным элементом в архитектуре города, который нельзя решать самостоятельно, т.е. без прямой органической связи с архитектурой.

Однако решения световой рекламы в капиталистических городах и в значительной мере в социалистических часто не связаны с архитектурой отдельных зданий, районов и города в целом. В отечественной практике это явление имеет место главным образом при устройстве световой рекламы на ранее построенных зданиях. Следует отметить, что в наших крупных городах, особенно в Москве и Ленинграде, световая реклама контролируется городскими архитектурно-планировочными организациями, и с каждым годом влияние архитектурного контроля возрастает.

Большое значение в создании архитектурного образа современного вечернего города имеют здания нового типа (с большой поверхностью витражей), особенно те, которые функционируют в вечернее время.

Огромные светящиеся полосы окон в современных многоэтажных зданиях занимают нередко большую часть фасадов. Сплошная полоса ярко освещенных витрин магазинов на торговой улице, ярко освещенные входы в кинотеатры, рестораны и кафе тАУ все это новые элементы архитектурного образа современного ночного города.

В результате совместного действия всех элементов искусственного освещения (проезжей части улиц, рекламы, витрин, сооружений, фасадов зданий) архитектура города в вечернее время в целом приобретает совершенно особую, специфическую образность, характерной чертой которой является фрагментарность.

При искусственном освещении выделяются, прежде всего, группы зданий или отдельные здания, или даже некоторые их части, освещение которых необходимо по чисто практическим соображениям. Поэтому архитектура зданий, сооружений и всего города зрительно искажается, нарушается ее целостность.

В противовес этому появилось стремление выделять светом, показывать при помощи искусственного освещения архитектурные сооружения, либо группы зданий, имеющие большое градостроительное или историческое значение, памятники архитектуры или наиболее интересные примеры современной архитектуры. И все же при помощи искусственного освещения невозможно воссоздать вечером архитектуру ни всего города, ни его части, значительной по размерам.

Этому препятствуют по крайней мере два основных обстоятельства. Первое тАУ чисто природное: никакими искусственными средствами нельзя высветить ночное небо так, чтобы оно стало похожим по свету на дневное, поэтому ночью черный фон для архитектуры пока неизбежен.

Второе обстоятельство тАУ экономического порядка: чтобы ночью создать близкую к дневной освещенность фасадов, поверхности улиц и площадей, необходимы такие гигантские затраты электроэнергии, которые непосильны даже в самых экономически развитых странах. Если же это оказалось бы возможным, все равно был бы потерян специфический эффект, на котором основано воздействие искусственного света, эффект контрастности яркого, цветного света с темным фоном ночи.

Таким образом, устройство искусственного освещения современного города является трудной градостроительной задачей, многообразность которой определяется функциональной службой освещения, ее архитектурно-художественным содержанием, сложностью свето- и электротехнических средств, а также необходимостью затрат больших количеств электроэнергии для питания мощных осветительных установок.

Однако без правильного решения этой задачи, всех элементов искусственного освещения, органически связанного со всеми основными градостроительными функциями, современная архитектура города, крупнейших общественных сооружений, площадей и улиц потеряла бы it вечернее время выразительность. Те архитекторы-градостроители, которые к искусственному освещению города относятся как к чисто инженерно-технической проблеме, лишают себя одного из сильнейших современных средств художественной выразительности и подвергают совершенно неожиданным, случайным искажениям архитектурный облик города.

Архитектурно-художественное решение вечернего освещения города в целом и его частей необходимо принимать при проектировании (с самого начала) одновременно с инженерным решением, разрабатывая при этом все чисто функциональные и архитектурно-художественные задачи.

Еще в начале этого века в творческой деятельности архитекторов появилось новое направление, рожденное сложностью и многообразием жизни современного города и развитием светотехнической науки и промышленности, тАУ разработка архитектурных задач освещения современного города. В настоящее время она требует всемерного внимания архитекторов-градостроителей и архитектурно-проектных организаций.

2. Проектирование осветительных установок.Правила и нормы искусственного освещения

В действующих нормах по проектированию искусственного освещения освещенность определяется угловым размером объекта различения, контрастом его с фоном и коэффициентом отражения фона. Поверхности, обладающие рассеянным отражением (а таких большинство), характеризуются не яркостью, а светностью фона или, зная порядок величины коэффициента отражения, освещенностью. Это значительно упрощает расчеты и измерения, так как рассчитать или измерить освещенность можно достаточно просто. Тем не менее необходимо помнить, что глаз реагирует все же не на освещенность, а на яркость рассматриваемой поверхности.

Угловой размер объекта затруднительно рассчитывать и измерять. Поэтому в основу нормы удобнее закладывать не угловые, а линейные размеры деталей, рассматриваемых с некоторого определенного расстояния. Общий уровень норм освещенности зависит от материальных и технических возможностей и непрерывно повышается по мере этих возможностей.

При прочих равных условиях величина нормируемой освещенности устанавливается в зависимости от того, какие приняты источники света и система освещения. Люминесцентные лампы как более экономичные позволяют получить при той же мощности установки освещенность в несколько раз выше, чем лампы накаливания. Поэтому их используют как основной источник света для большинства случаев, и нормы освещенности для люминесцентного освещения установлены значительно выше, чем при лампах накаливания.

Система освещения может быть общей или комбинированной. В последнем случае требуемая освещенность рабочих мест достигается в основном с помощью местных светильников, концентрирующих световой поток на рабочих поверхностях, а общее освещение пониженной мощности предназначается только для смягчения теней и освещения фона. Система комбинированного освещения тАУ более экономична, чем система одного общего освещения. Соответственно для комбинированного освещения в СНиП приняты нормы значительно нише, чем для общего освещения. Таким образом, в нормы искусственного освещения заложена тенденция повышать освещенность во всех случаях, когда ее можно увеличить за счет улучшения экономичности установки. Это характерно для советского трудового законодательства, направленного на непрерывное улучшение условий жизни и труда людей.

3. Освещение городов

В вечернее время в городе необходимо обеспечить наилучшие световые условия. Современная светотехника позволяет много сделать в этом отношении, если при выполнении осветительных установок придерживаться общих принципов устройства рационального освещения и требований, приводимых ниже для отдельных элементов наружного освещения. Осветительные установки на улицах города можно разделить на следующие группы: уличное освещение, специальное освещение фасадов зданий, освещение садов и бульваров, световая реклама и освещение витрин.

Все перечисленные группы наружных осветительных установок не изолированы друг от друга, а работают в непосредственной близости и взаимодействии друг с другом. Так, например, на фасад какого-либо здания, имеющего специальную подсветку, падает свет и от светильников уличного освещения, и от рекламных надписей и витрин, расположенных напротив, и т.д. Поэтому взаимной координации отдельных частей и единству архитектуры и светового оформления города должно быть уделено особое внимание. Световое оформление города должно всегда создаваться как часть гармоничной композиции его вечернего облика.

Для светового оформления городской магистрали необходимо, прежде всего, распределить светильники уличного освещения, выбрать их тип, высоту и конструкцию опор. Выявить возможности витринного освещения и степень его влияния на освещение тротуаров и проезжей части улицы. Следует также учесть специальное освещение фасадов отдельных зданий исторического или художественного значения. Затем необходимо создать проект световых реклам, размещенных на крышах и фасадах зданий, определить их примерные размеры и цветность. Освещение садов и бульваров, входящих в ансамбль улицы, также должно приниматься во внимание с учетом того, что в районах зеленых насаждений обычно отсутствуют магазины и реклама, что снижает освещенность на улице. Все источники света показывают графически на плане улицы условными знаками, а для наглядности выполняют несколько ночных перспектив улицы, подобных изображенной на рис. 78. Следует помнить, что архитектурное решение освещения улицы зависит не столько от уровней освещенности, сколько от гармонического сочетания и стилевого единства отдельных частей осветительной установки и от степени уменьшения блескости в поле зрения.

4. Освещение улиц

При освещении улиц как линейного объекта наибольшая доля светового потока должна быть направлена по двум противоположным сторонам вдоль улицы, создавая при этом равномерное освещение на всем ее протяжении. Практика показывает, что для оптимального решения этой задачи необходимо иметь светильники, имеющие максимумы силы света, направленные примерно под углом 65тАУ75В° к вертикали в двух противоположных направлениях. Такая трансформация светового потока лампы возможна толы помощью зеркал и преломлятелей, которыми и снабжено большинство современных уличных светильников.

Устройство уличного освещения регламентируется ВСН 22тАУ75 тАУ ВлИнструкцией по проектированию наружного освещения городов, поселков городского типа и сельских населенных пунктовВ». По характеру предъявляемых требований к освещению все улицы и площади городов подразделяются на три категории: А тАУ скоростные дороги, магистрали общегородского значения и т.п.; Б тАУ магистральные улицы районного значения, дороги грузового движения и т.п.; В-улицы и дороги местного значения.

В отличие от всех других осветительных установок уровень освещения для дорог с асфальтобетонным покрытием нормируется не величиной освещенности, а величиной яркости поверхности дорожного покрытия в направлении наблюдателя, находящегося оси движения транспорта. Это объясняется тем, что асфальт в особенности мокрый, обладает резко выраженным зеркальным характером отражения, вследствие чего величина освещенности может характеризовать видимость. Для улиц и дорог, имеющих простейшие (грунтовые, щебеночные) или переходного типа (асфальтовые, укрепленные вяжущими) покрытия, допустимо характеризовать уровень освещения величиной освещенности. Поэтому ВСН 22тАУ75 устанавливает норму освещения улиц и других проездов с асфальтобетонным покрытием в виде величины средней яркости (в пределах от 1,6 до 0,2 кд/м²) в зависимости от категории улиц и плотности движения, а для улиц с простейшими переходного типа покрытиями тАУ в виде величины средней горизонтальной освещенности (в пределах от 6 до 2 лк). ВСН 22тАУ75 содержат ряд качественных требований к устройству уличного освещения, в том числе определяют наименьшую допустимую высоту подвеса светильников в зависимости от их характеристик, мощности и типа ламп, а также соотношение наибольшей и наименьшей величин яркости и освещенности и т.д.

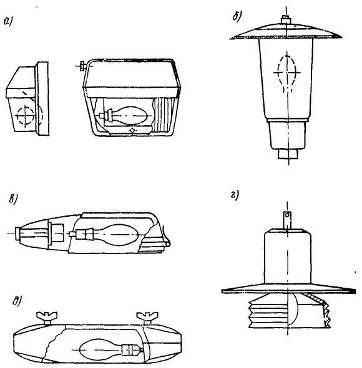

Рис. 1. Схемы некоторых уличных светильников

а тАУ РБУ; б тАУ СВР; в-РКУ; г тАУ СППР; д тАУ РСУ

Для освещения улиц и дорог рекомендуется применять в основном газоразрядные источники света. В настоящее время в этой области наибольшее распространение получили лампы ДРЛ. Люминесцентные лампы применяют редко, преимущественно в южных курортных небольших городках, где не требуется большой яркости. Эксплуатация люминесцентных ламп в северных города в зимнее время затруднительна. В заграничной практике нарду с лампами ДРЛ довольно широко применяют натриевые лампы низкого и высокого давления. В Москве и в некоторых других городах для освещения площадей используют ксеноновые лампы ДКсТ. Лампы накаливания в настоящее время применяют только в поселках или на городских улицах местного значения; применение этих ламп вследствие их малой экономичности будет постепенно сокращаться. Для уличного освещения в настоящее время широко применяют светильники: РКУ тАУ уличный консольный; РСУ тАУ уличный подвесной; ИСУ тАУ уличный с галогенной лампой накаливания; СППР тАУ подвесной призматический; СВР тАУ венчающий; РБУ тАУ настенный. Наиболее распространенный способ установки уличных светильников тАУ на специальных опорах или на опорах троллейбусной сети. Рационально применять для подвески светильников тросовые растяжки между домами, но этот прием пригоден в основном при кирпичной застройке; панельные дома обычно не рассчитаны на установку растяжек. На узких улицах, внутри кварталов, во дворах светильники иногда устанавливают на стенах зданий.

Опоры для уличных светильников изготовляют из стали, алюминия, железобетона, дерева. Деревянные опоры применяют только в поселках, на небольших улицах. Стальные опоры также не имеют распространения из-за дефицитности стали и большого веса. В некоторых странах получили распространение алюминиевые опоры. Фонарь уличного освещения представляет собой совокупность опоры, кронштейнов и светильников. Различают фонари венчающего и консольного типов, отличающиеся способом крепления светильников (рис. 2).

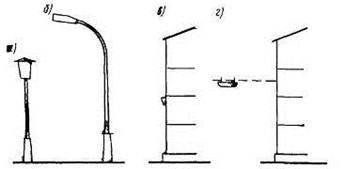

Рис. 2. Схемы установки уличных фонарей

а тАУ венчающего; с тАУ консольного; в-настенного; г тАУ подвесного

Широкое распространение получили фонари, опора которых изгибается под углом 15В°, и эта изогнутая часть служит консолью для крепления светильника. Большинство современных консольных светильников рассчитано на установку с таким наклоном. В некоторых из них имеется соответственно изогнутый патрубок. Такие светильники должны устанавливаться на горизонтальных консолях. Не допускается устанавливать светильники под углом 30тАУ40В°.

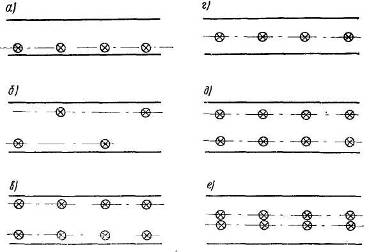

Рис. 3. Схемы размещения фонарей на улицах

а тАУ односторонняя; б тАУ двухрядная в шахматном порядке; в-двухрядная прямоугольная; г тАУ осевая; д тАУ двухрядная прямоугольная по осям движения; етАУ двухрядная прямоугольная по оси улицы

При установке светильников на тросовых растяжках часто возникает вибрация проводов и тросов, передающаяся в той или иной степени зданиям, к которым крепятся тросы. Во избежание этого явления тросы следует крепить к стенам зданий обязательно с помощью специальных амортизаторов. ВСН 22тАУ75 предусмотрено несколько оптимальных схем размещения фонарей на улицах (рис. 3).

В зависимости от ширины и категории улиц применяются следующие схемы расстановки фонарей: односторонняя, двухрядная в шахматном порядке, двухрядная прямоугольная, осевая, двухрядная прямоугольная по осям движения, двухрядная прямоугольная по оси улицы. Первые три схемысоответствуют случаям установки фонарей, а последние тАУ подвеске светильников на тросах. Особое внимание следует обращать на освещение перекрестков, переходов и закруглений дорог.

При освещении площадей, где требуется осветить большие поверхности при относительно небольшой освещенности (яркости) покрытия, число опор всегда желательно сократить или полностью от них отказаться, для чего применяются прожекторы с ксеноновыми лампами ДКсТ единичной мощностью 20 или более кВт. Прожекторы могут быть установлены или на высоких мачтах (высотой20тАУ25 м).

Более комфортное решение можно получить при использовании тех или иных светильников уличного типа, установленных на высоких опорах в виде ВллюстрВ» тАУ групп из нескольких светильников. Однако для обслуживания фонарей высотой 15тАУ20 м требуется специальное крановое оборудование или устройство конструктивных приспособлений на опоре.

Группа мощных светильников собрана в ВллюструВ» в виде кольца, которое может перемещаться вдоль опоры с помощью тросового привода, находящегося в полости опоры. Лебедка, электродвигатель, пусковое устройство размещаются в основании опоры или в отдельном шкафу, устанавливаемом рядом с опорой. Обслуживание светильников производится с земли при опущенной ВллюстреВ». Такие фонари получили распространение во Франции не только для освещения площадей и сложных пересечений, но и для освещения транспортных парков, стадионов и в других случаях.

При освещении площадей фонарями консольного типа необходимо правильно выбрать рисунок консолей и размещения фонарей, так как криволинейные консоли, будучи ориентированы в разных направлениях, часто придают площадям непривлекательный вид. В последнее время большое распространение получили транспортные туннели, устраиваемые в местах пересечения улиц. При движении по такому туннелю у водителей транспорта возникает резкая переадаптация зрения с одного уровня яркости фона на другой. Днем в туннеле неизбежно темнее, чем на улице, вечером все (висит от того, как освещен туннель Многочисленными исследованиями установлены и введены в ВСН 22 75 следующие требована предъявляемые к освещению туннелей.

Освещение туннелей длиной более 40 м должно иметь два жима работы дневной и вечерний. Вечерний режим должен обеспечивать среднюю освещенность на уровне дорожного покрытия60 лк по всей длине туннеля. Дневной режим должен создавать освещенность, постепенно убывающую от въезда (выезда) в туннель к его середине с величины 1000 лк до 60 лк. Это условие в какой то степени облегчает переадаптацию глаза к изменяющимся световым условиям. Туннели длиной менее 40 м могут освещаться равномерно, средняя освещенность для этих случаев принята 60 лк. Светильники в туннелях обычно устанавливают в виде световых полос, размещенных в стенах около потолка. Число и мощность ламп в светильнике изменяются в зависимости от требуемой освещенности. Обычно применяются люминесцентные лампы или лампы ДРЛ, но в зарубежной практике известно также применение натриевых ламп.

Для мостов и дамб, чтобы обеспечить требуемый уровень освещения, устанавливают большое число фонарей, которые часто не увязываются по масштабу и рисунку с архитектурой моста. Сокращение их до приемлемого числа, определяемого некоторым модулем мостовой конструкции, приводит к применению нерациональных технически многоламповых фонарей, не обеспечивающих достаточную равномерность освещения. Поэтому в последние годы в ряде стран начали применять осветительные устройства, встроенные в ограждения моста и представляющие собой линию из зеркальных светильников с люминесцентными лампами. При оптимальном решении такой схемы целесообразно располагать светильники высоко, т.е. в поручне, иногда светильники располагают в поребриках моста. Для получения достаточной равномерности освещения дороги бортовые светильники должны иметь резко выраженный максимум силы света, направляемый к противоположному краю проезда.

Бульвары и скверы не требуют интенсивного освещения, так как здесь нет движения транспорта. Часто можно ограничиться освещением только главных аллей и проходов. Следует учитывать, что на бульвар обычно попадает также свет от прилегающих улиц. Формальное выполнение норм без учета этого обстоятельства иногда приводит к чрезмерному увеличению числа фонарей, что особенно заметно в скверах партерного типа и на бульварах с молодыми деревьями. Для садов и бульваров целесообразно применять фонари торшерного типа с венчающими светильниками.

К. электроснабжению и управлению уличного освещения предъявляют жесткие требования. Все освещение города должно управляться из центрального пункта с помощью автоматики или телемеханики. Схема питания и управления должна строиться таким образом, чтобы в ночные часы можно было оставить включенными 1/3 или 1/2 общего числа ламп. Нередко требуется устройство обратных сигналов о включении и выключении тех или иных узлов сети. Для цепей управления часто используются телефонные линии.

5. Некоторые особенности искусственного освещения города

Социальный строй во многом определяет структуру города и его архитектуру. Очень четко это проявляется в различных решениях искусственного освещения городок, особенно в некоторых его элементах. В капиталистических городах оно носит вполне определенный характер, который сложился и проявляется в течение многих десятилетий, причем особенно ярко тАУ в крупнейших городах капиталистических стран. Монополии и торговые фирмы стремятся использовать для извлечения прибыли все средства и достижения современной науки и техники, в частности, богатейшие возможности современной светотехники и электротехнической промышленности, часто в ущерб жизненным потребностям массы жителей, в ущерб городской архитектуре. Этим обусловлен характер освещения в капиталистическом городе, где световая реклама господствует над всеми элементами освещения, подавляет все остальное. Днем, независимо от степени яркости и крикливости, реклама не может производить столь сильного воздействия, какое она производит вечером, потому что днем видны светлое небо, деревья и на этом фоне архитектура зданий и сооружений. Вечером и ночью пейзаж, а также архитектура города становятся расплывчатыми, на темном фоне яркая и разноцветная реклама, усиленная действием искусственного света, выглядит особенно контрастно и приобретает необычайную силу воздействия.

Характер освещения социалистических городов еще не вполне определился, но все же наиболее общие черты можно и необходимо выявить и, таким образом, обобщить его коренные отличия.

Следует отметить, что в СССР действуют обязательные нормы устройства искусственного освещения, в отличие от капиталистических стран, где эти нормы имеют лишь рекомендательный характер.

На этих примерах можно проследить: тенденцию к созданию общей архитектурно-световой композиции города или его частей, стремление создать архитектурный образ вечернего города, а также другие черты характера освещения социалистических городов. Однако те же примеры свидетельствуют о том, что эти черты еще не проявляются достаточно ясно и в некоторых случаях не превалируют над старыми чертами, идущими от некритического подражания приемам освещения капиталистических городов.

Одинаковыми приемами в городах с различным социальным строем может быть решено освещение проезжей части площадей и улиц (так как оно определяется главным образом интенсивностью транспорта, хотя в некоторой степени и здесь имеет значение яркость витрин и реклам), система световой сигнализации и световых указателей для пешеходов и автотранспорта. В этих вопросах использование большого опыта крупнейших капиталистических городов может принести полезные результаты. В значительной мере может быть использован опыт освещения витрин магазинов капиталистических городов и некоторые другие элементы освещения. Однако неправильно было бы переносить в социалистический город приемы световой рекламы капиталистических городов, так как именно в ней, как уже отмечалось выше, с особой резкостью проявляется сущность и дух капиталистического города. Кроме того, затраты электроэнергии на световую рекламу, создающую усиленную освещенность на некоторых его участках, нецелесообразны для социалистических городов. В них не следует поэтому стремиться к созданию столь же большой освещенности, тем более, что чрезмерная яркость и динамичность световой рекламы нередко создает ненужное и даже вредное нервное напряжение и возбуждение. Зато необходимо более художественно и функционально оправданно решать проблему рекламы и экономически рационально расходовать электрическую энергию.

6. Элементы освещения города

В искусственном освещении современных городов ясно различается ряд отдельных элементов, действующих совместно, влияющих друг на друга и зависящих один от другого. В последующих главах эти элементы рассматриваются в отдельности, что помогает рассмотреть их комплексно в заключительных главах. Основными элементами освещения современного города являются:

1) освещение проезжей части улиц и площадей;

2) световые указатели и световая сигнализация для городского транспорта и пешеходов,

3) освещение архитектурных сооружений (здания и малые формы архитектуры);

4) освещение монументов и фонтанов;

5) освещение наружных витрин магазинов;

6) рекламное, агитационное и информационное освещение;

7) освещение парков, бульваров и других мест городского отдыха.

В последние годы все чаще появляется понятие Влсветовая архитектураВ», определяющее то качественно новое явление в электрическом освещении, которое создается комплексным действием всех современных элементов освещения. Здесь подразумевается не только выявление электрическим светом художественных качеств архитектуры и создание комфортных условий для жизни города, но и создание специфического архитектурного образа, пространственных картин и эффектов, которые могут быть созданы только искусственным светом в его современных формах.

Освещение проезжей части улиц и площадей создается для удобного и безопасного движения пешеходов и транспорта в вечернее время и является главным и обязательным элементом освещения для городов всех категорий, для всех районов и улиц. Его светотехнические показатели зависят от интенсивности движения транспорта, а также категории городов и улиц.

Тем же целям безопасности и удобства движения служат световые указатели и световая сигнализация, также являющиеся неотъемлемой частью освещения любого города с интенсивным движением.

Наружное освещение отдельных частей зданий, целых зданий или их групп, составляющих единую архитектурную композицию, а также освещение монументов, памятников и фонтанов имеет главной целью создать архитектурно-художественный образ города или быть главной частью этого образа, его наиболее характерным элементом, связывающим в единое целое все освещение города. Особое значение это имеет для городов социалистических стран, в которых световая реклама не превалирует над всем остальным освещением. Она, так же как и освещенные витрины, занимает достаточно большое место в социалистических городах, однако преследует другие цели тАУ обслуживает торговлю и зрелищные предприятия и является не только средством рекламы и торговли, но и средством политической агитации и информации населения.

В системе торговли социалистических стран реклама, световая в частности, не является выражением конкуренции торговых фирм и служит, главным образом, для обстоятельной информации населения о выпускаемых товарах и их целесообразном использовании.

Эти обстоятельства придают рекламному освещению социалистических городов свой особый характер, отличающийся более спокойными, менее крикливыми формами, значительно большей художественностью и более глубоким содержанием.

Освещение сооружений малых архитектурных форм тАУ киосков, остановок транспорта тАУ создает удобства жителям города, как и освещение проезжей части, и является необходимым элементом в общей системе городского освещения.

Освещение парков, бульваров и других мест городского отдыха также несет службу вполне утилитарную, но, вместе с тем, имеет большое значение в создании архитектурно-художественного образа мест отдыха и определенных условий для отдыха, является продолжением освещения проезжей части улиц и площадей в специфической обстановке. Причем нередко один вид или элемент освещения переходит постепенно в другой, или оба вида совмещаются в соответствии с характером отдельных улиц и площадей, переходящих в аллеи, бульвары, скверы, набережные, которые используются не только для движения пешеходов, но и как места вечернего гуляния и отдыха. Некоторые из перечисленных выше элементов освещения рассматриваются в данной книге более подробно, другие тАУ менее, в зависимости от их значения и влияния на характер освещения в целом. При этом описывается не только светотехнический и архитектурно-художественный эффект, который они создают, но также и основные светотехнические средства и конструкции, служащие для их устройства: современные электрические источники света, светильники, прожекторы, светосигнальные приборы, а также опоры для установки светильников. Все эти приборы и конструкции рассматриваются и по их техническому содержанию, и как архитектурно-художественные детали, имеющие определенное значение в городской архитектуре.

Для рационального решения архитектурно-художественной части проекта освещения города архитекторам необходимо овладеть некоторым минимумом знаний в области светотехники, электроснабжения города и экономики освещения.

7. Опоры для установки уличных светильников

Современные опоры для установки уличных светильников тАУ это сложные сооружения, которые надо рассматривать всесторонне: как архитектурное сооружение, с точки зрения их непосредственного назначения, т.е. установки на них светильников в определенном положении и их эксплуатации, а также с точки зрения конструкции, материалов, из которых они изготовляются, и наружной отделки.

Опоры для установки светильников несут точную функциональную службу, являются неотъемлемым элементом архитектуры города, очень ярко выявляющим ее характер, что проявляется в общей художественной форме, в орнаментации, в применяемых материалах и отделке.

Так как опоры уличного освещения в крупных городах всегда сооружались из ВлвечныхВ» материалов тАУ чугуна, стали, бронзы, натурального камня, бетона, тАУ естественно, что служат они длительное время. Во многих городах Советского Союза и других стран опоры для светильников являются существенной частью архитектурного наследия и часто представляют большую историческую и художественную ценность.

Все эти примеры подтверждают, что опоры со светильниками являются достаточно важным элементом архитектуры города. Это положение иногда, к сожалению, недооценивается в отечественной градостроительной практике последних лет. В период до 1954тАУ1956 гг. было создано большое количество опор для светильников, установленных на бульварах и скверах разных городов Советского Союза. Однако их художественная ценность в большинстве случаев сомнительна. Их архитектура отличается тяжеловесностью, усложненной орнаментацией в ВлклассическомВ» стиле, и малой технической рациональностью. Интересна попытка применить здесь в стилевом характере прошлого века люминесцентные лампы. По сравнению с помпезным характером опор послевоенного периода (до 1954 г.) они представляют собой более скромное и художественно сдержанное решение.

В наше время происходит быстрое развитие светотехнической промышленности, изготовляющей источники света и светильники, и это вызывает необходимость соответственных изменений в конструкциях и формах опор для них.

Но так как опоры, сооруженные из долговечных материалов, могут служить десятки лет, экономические соображения заставляют использовать существующие в старых городах опоры, приспосабливая их к новым светильникам.

Новые опоры сооружаются, главным образом, в новых городах или в новых районах, или при реко
