Конструирование утепленной ребристой плиты покрытия с фанерными обшивками

Содержание

1. Исходные данные

2. Проектирование сборных плит покрытия с деревянным ребристым каркасом

2.1 Исходные данные

2.2 Компановка поперечного сечения плиты

2.3 Расчётная схема плиты, нагрузка и усилия

2.4 Проверка прочности панели по нормальным напряжениям

2.5 Проверка растянутой обшивки с учётом сращивания листов фанеры на "ус" в расчётном сечении

2.6 Проверка сжатой обшивки на устойчивость

2.7 Проверка фанеры на скалывание по собственному клеевому шву

2.8 Проверка жёсткости панели в целом

3. Проектирование дощатоклееной балки

3.1 Исходные данные

3.2 Решение по 1 варианту из неармированного дощатоклееного пакета.

3.3 Решение по 2 варианту с продольной арматурой в растянутой зоне.

4. Проектирование дощатоклееных колонн поперечной рамы одноэтажного дома

4.1 Составление расчётной схемы двухшарнирной поперечной рамы и определение расчётных усилий в колоннах

4.2 Конструктивный расчёт стержня колонны

4.2.1 Проверка устойчивости колоны в плоскости поперечника

4.2.2 Проверка устойчивости колоны из плоскости поперечника

4.3 Расчёт и конструирование узла крепления колоны к фундаменту

4.4 Определение расчётных усилий в плоскости сопряжения с фундаментом

4.5 Расчёт фундаментных болтов

4.6 Расчёт соединительных болтов


1. ИСХОДНЫЕ ДАННЫЕ

1. Пролет поперечника в осях А тАУ Б, L = 21 м;

2. Высота корпуса в чистоте, H = 10 м;

3. Температурно-влажностный режим эксплуатации соответствует А3;

4. Класс ответственности здания по назначению тАУ III

5. Район строительства:

- по снеговой нагрузке тАУ IV;

- по ветровой нагрузке тАУ IV;

- по типу местности соответствует С.

6. Материал тАУ сосна I, II, III сорта, фанера строительная водостойкая марки Фi (принимается по сортаменту).


2.1 Проектирование сборных плит покрытия с деревянным ребристым каркасом.

2.1. Исходные данные

Рассчитать и сконструировать утепленную ребристую плиту покрытия с фанерными обшивками при следующих данных.

Номинальные размеры плиты в плане (из схемы расположения элементов) bхl=1.5 х 4.5 м, конструктивные тАУ соответственно 1.48 х 4.48 м.

Материал ребер каркаса тАУ сосновые доски 2-го сорта для продольных ребер и без ограничения для поперечных.

Обшивки из березовой водостойкой фанеры марки Фi.

Утеплитель минераловатные в виде полужестких плит марки 75 на синтетическом связующем, толщина 100 мм (по теплотехническому расчету).

Пароизоляция из полиэтиленовой пленки толщиной 0.2 мм (масса 0.1 кг/м2).

Кровля из 3-х слоев рубероида на битумной мастике (масса 0.1 кг/м2).

Условия эксплуатации по температурно-влажностному режиму соответствуют А3.

Район строительства по снеговой нагрузке тАУ IV.

Класс ответственности здания по назначению тАУ III .

2.2 Компоновка поперечного сечения плиты

Предварительно принимаем продольные ребра из доски толщиной bр=40 мм.

При ширине плиты b=1480 мм целесообразно поставить четыре ребра. Тогда расстояние между ними в свету равно:


мм,

а между осями мм, что меньше 500 мм.

Удовлетворяет рекомендации.

Предварительно задаемся толщиной листа фанеры верхней обшивки

dф.в.= 10 мм, что составляет 1:46 шага ребер, близко рекомендуемой.

Проверяем достаточность толщины расчетом на местный изгиб сосредоточенной силой Р=1.2 кН.

Лист фанеры рассматриваем как балкутАУпластинку с рабочей шириной

100 см, защемленную по концам в местах приклейки к ребрам (Рис. 1).

Расчетный изгибающий момент (выровненный):

М=Р×а /8=1.2*42.7/8=6.405 кН×см;

Момент сопротивления рабочего сечения обшивки:

W=100×0.82/6=10.7 см3;

Условие прочности обшивки :

smax=M/W £ mн×Rф.90

где mн=1.2 тАУ коэффициент, учитывающий кратковременность

монтажной нагрузки [1, табл.6];

Rф.и.90 = 6.5 МПа = 0.65 кН/см2 тАУ расчетное сопротивление

семислойной фанеры толщиной 10 мм изгибу из плоскости

листа поперек наружных волокон [1, табл.10].

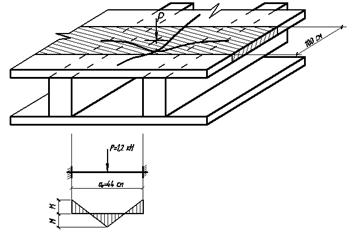

Рис. 1. К расчету верхней обшивки на местный изгиб:

а тАУ схема деформации балки пластинки;

б тАУ расчетная схема и эпюра моментов.

Подставляем:

smax = 6.405/10.7 = 0.6 кН/см2 < mн×Rф.и.90 = 1.2×0.65 = 0.78 кН/см2.

Условие прочности удовлетворяется.

Задаемся толщиной нижней обшивки 6 мм.

Размеры листов фанеры по сортаменту принимаем b´l = 1525´1525 мм. Так как длина плиты равна 4500 мм, то необходимо сращивать листы по длине, совмещая стыки c поперечными ребрами.

Высоту сечения плиты назначаем в пределах

hп=(1/25тАж1/30)×l=180тАж150 мм.

По сортаменту пиломатериалов принимаем ребра из досок 150´40 мм.

После фрезерования кромок действительная высота плиты будет равна

hп=150-10+10+6=156 мм,


что достаточно для размещения слоя утеплителя и образования продух (Рис. 2).

Дальнейшим расчетом проверяем достаточность принятых размеров.

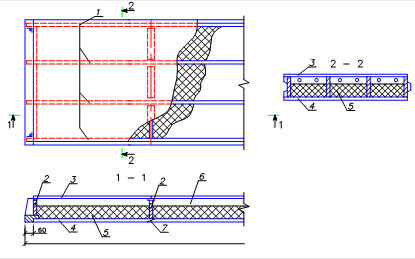

Рис. 2. Конструкция клеефанерной плиты с ребристым каркасом из досок: 1 тАУ продольные ребра; 2 тАУ поперечные ребра;3 тАУ обшивка верхняя; 4 тАУ обшивка нижняя; 5 тАУ утеплитель; 6 тАУ продух; 7 тАУ стык фанеры.

2.3 Расчетная схема плиты, нагрузка и усилия

Расчетная схема плиты на действие эксплуатационной нагрузки тАУ балка на двух опорах, загруженная равномерно распределенной нагрузкой от собственной массы плиты с кровлей и снега (Рис. 3). Расчетная длина l0 = 0.98×l = 0.98×4.5 = 4.41 м.

Вид нагрузкиНормативная

gf

Расчетная

кН/м2

кН/м при b=1.5 м

кН/м2

кН/м при b=1.5 м
1.2.3.4.5.6.

Постоянные: 1.От собственной массы каркаса плиты:

тАУ четыре продольных ребра и шпунтовые рейки из сосновых досок (gсм = 500 кг/м3)

5×(0.04´0.14´4.48)×500 = 62.72 кг

тАУ четыре поперечных ребра

4×(0.04´0.14´1.48)×500=16.6 кг

тАУ фанерные обшивки

при gсм =700 кг/м3

(0.006+0.01)×1.48´4.48´700=

= 74.26 кг

Общая масса отнесенная к 1м2

(62.72+16.6+74.26)/(4.5´1.5)= 22.75 кг/м2

2.От массы утеплителя слоем 100 мм при gсм = 75кг/м2

[4, прил.III]

3.Масса трехслойной рубероидной кровли

4.Пароизоляция полиэтиленовая

0.2275

0.075

0.10

0.001

0.341

0.113

0.150

0.0015

1.1

1.2

1.3

1.2

0.25

0.09

0.130

0.0012

0.375

0.135

0.195

0.0018

Итого :

qсмн = 0.606 кН/м

qсм = 0.707 кН/м

Временная:

Снеговая для II снегового района по [1], табл.4 с учетом

п. 5.7*

1.712.561.42.43.6
Всего :

qн = 3.166 кН/м

q = 4.307 кН/м
