Конструкция общественного здания

Строительство тАУ одна из важнейших и крупных отраслей народного хозяйства. Продуктом функционирования строительной отрасли является создание гражданских, промышленных, жилых и др. зданий.

Архитектурно тАУ строительная деятельность сопряжена с огромными материальными затратами, сокращение которых достигается рациональными объёмно тАУ планировочными решениями зданий, правильным выбором материалов, облегчением конструкций, совершенствованием методов строительства. В архитектуре экономично то, что учитывает перспективу, содержит в себе потенциал развития.

Основным назначением архитектуры всегда являлось создание необходимой для существования человека жизненной среды, характер и комфортабельность которой определялись уровнем развития общества, его культурой, достижениями науки и техники. Эта жизненная среда, называемая архитектурой, воплощается в зданиях, имеющих внутреннее пространство, комплексах зданий и сооружений, организующих наружное пространство - улицы, площади и города.

Кроме рациональной планировки помещений удобство зданий обеспечивается правильным расположением лестниц, лифтов, размещением инженерного оборудования.

Благодаря архитектуре складываются и формируются эстетические представления. Ощущение прекрасного в архитектуре возникает в тех случаях, когда художественными средствами выражена сила идейного замысла, найдены закономерности и пропорции формы, фактура и цвет материала, достигнута гармония с окружающей средой.

В современном понимании архитектура - это искусство проектировать и строить здания, сооружения и их комплексы. Она организует все жизненные процессы. По своему эмоциональному воздействию архитектура - одно из самых значительных и древних искусств. Сила ее художественных образов постоянно влияет на человека, ведь вся его жизнь проходит в окружении архитектуры. Вместе с тем, создание производственной архитектуры требует значительных затрат общественного труда и времени. Поэтому в круг требований, предъявляемых к архитектуре наряду с функциональной с функциональной целесообразностью, удобством и красотой входят требования технической целесообразности и экономичности. Кроме рациональной планировки помещений, соответствующим тем или иным функциональным процессам удобство всех зданий обеспечивается правильным распределением лестниц, лифтов, размещением оборудования и инженерных устройств (санитарные приборы, отопление, вентиляция). Таким образом, форма здания во многом определяется функциональной закономерностью, но вместе с тем она строится по законам красоты.

Интенсивное развитие строительной техники сопровождается внедрением индустриальных методов строительства, новых строительных и конструктивных систем. Появилось большое количество принципиально новых по конструктивным и декоративным показателям строительных материалов. Между тем, вследствие усиления конкуренции среди производителей на рынке строительных материалов происходит неизбежное их удешевление, улучшение качества и ассортимента.

В современном строительстве широко применяются монолитные бетонные конструкции. Бетонные работы всё еще содержат ряд тяжелых и трудоемких процессов. В последнее время появились технические решения, направленные на снижение трудоемкости работ, повышение качества конструкции из монолитного бетона. Монолитные жилые и общественные здания придают большую выразительность районам, позволяют снизить стоимость строительства на 10 - 15%.

Также, сокращение затрат в архитектуре и строительстве осуществляется рациональными объемно - планировочными решениями зданий, правильным выбором строительных и отделочных материалов, облегчением конструкции, внедрение новых методов строительства (таких как новые способы монтажа конструкций, повышение технического уровня, применение поточного метода введение работ и др.). Главным экономическим резервом в градостроительстве является повышение эффективности использования земли.

Здания в зависимости от назначения принято подразделять:

1) на гражданские тАУ жилые и общественные, предназначенные для обслуживания бытовых и общественных потребностей человека;

2) промышленные - сооружённые для размещения орудий производства и выполнения трудовых процессов, в результате которых создаётся промышленная продукция;

3) сельскохозяйственные тАУ обслуживающие потребности сельского хозяйства.

По назначению общественные здания классифицируют на следующие: учебные; лечебно-профилактические; культурно-просветительные; торгово-коммунальные; транспорта и связи; административные для размещения государственных и общественных организаций.

Общественные здания могут иметь следующие схемы планировки:

-анфиладную

-коридорную

-смешаную

-зальную (концентрическую)

Одним из примеров общественного здания с зальной системой является кинотеатр, проект которого и будет рассмотрен в данной курсовой работе. Кинотеатры - самые популярные зрелищные здания: в среднем каждый житель нашей страны посещает кинотеатры 17 раз в году, а в городах 20 раз, что вдвое превышает общую посещаемость всех остальных зрелищных учреждений.

Современный кинематограф использует принцип записи и воспроизведения изображения на пленку, изобретенный в 1895 году братьями Люмьер. За 100 лет своего развития кинематограф обрел звук, цвет, увеличил размеры изображения и создал сеть самостоятельных зданий -кинотеатров, демонстрирующих фильмы нескольких видов.

Наибольшее распространение получили фильмы, демонстрируемые с пленки шириной 35 мм: обычные с "классическими" соотношениями сторон кадра (1:1,37) и широкоэкранные с пропорциями 1:2,35.

1. НЕСУЩИЙ ОСТОВ И КОНСТРУКТИВНЫЕ СИСТЕМЫ ЗДАНИЙ

Основные конструктивные элементы здания тАУ горизонтальные (перекрытия, покрытия), вертикальные (стены, колонны) и фундаменты, взятые вместе, составляют единую пространственную систему тАУ несущий остов здания.

Основное назначение несущего остова тАУ конструктивной основы здания тАУ состоит в восприятии нагрузок, действующих на здание, работе на усилия от этих нагрузок с обеспечением конструкциям необходимых эксплуатационных качеств в течение всего срока их службы.

Конструктивная система представляет собой взаимосвязанную совокупность вертикальных и горизонтальных несущих конструкций здания, которые совместно обеспечивают его прочность, жёсткость и устойчивость. Горизонтальные конструкции тАУ перекрытия и покрытия здания воспринимают приходящиеся на них вертикальны и горизонтальные нагрузки и воздействия, передавая их поэтажно на вертикальные несущие конструкции. Последние, в свою очередь, передают эти нагрузки и воздействия через фундаменты основанию. Выбор конструктивных систем тАУ один из основных вопросов, решаемых при проектировании зданий.

Различают три основные конструктивные системы зданий: бескаркасная, каркасная и комбинированная (с неполным каркасом).

Бескаркасная система (с несущими стенами), предусмотренная данным проектом, представляет собой жёсткую, устойчивую коробку из взаимосвязанных наружных и внутренних стен и перекрытий. Наружные и внутренние стены воспринимают нагрузки от междуэтажных перекрытий.

Этот тип зданий, в свою очередь, подразделяется на здания с продольными несущими стенами (плиты перекрытий лежат поперёк здания), с поперечными несущими стенами (плиты перекрытий лежат вдоль здания) и перекрёстные с продольными и поперечными несущими стенами (плиты перекрытий с размерами в плане, равными размерам ячейки между четырьмя стенами, опираются по контуру).

Бескаркасная система является основной в массовом жилищном строительстве домов различной этажности. Размеры жилых ячеек, необходимость членений стенами и перегородками с обеспечением звукоизоляции квартир и другие особенности обуславливают техническую целесообразность и экономическую оправданность применения бескаркасных зданий при строительстве жилищ, а также тех гражданских зданий, в которых преобладает многоячейковая планировочная структура (санатории, больницы, общежития и т.п.). В зданиях с продольным расположением несущих стен применение большепролётных перекрытий (с пролётом 9 и 12 м) приводит к опиранию перекрытий только на наружные стены и переходу от традиционных трёх- и четырёхстенных систем к двустенной системе. Это позволяет обеспечить высокую свободу планировочных решений жилых домов и встроенных предприятий системы обслуживания, а также простоту модернизации и перепрофилирования зданий.

Каркасная система. Несущими элементами в таких зданиях являются колонны, ригели и перекрытия, а роль ограждающих элементов выполняют наружные стены. Различают четыре типа конструктивных каркасных систем: с поперечным расположением ригелей; с продольным расположением ригелей; с безригельным каркасом, при котором ригели отсутствуют, а плиты перекрытий опираются или на капители колонн, или непосредственно на колонны.

Каркасная система является основной в строительстве массовых общественных зданий, её используют для возведения высотных зданий, а также в тех случаях, когда необходимы помещения значительных размеров, свободные от внутренних опор.

При выборе конструктивной системы каркасных зданий учитывают объёмно тАУ планировочные требования: она не должна связывать планировочные решения. Ригели каркаса не должны пересекать плоскость потолков помещений, а должны проходить по их границам и т.д. Поэтому каркас с поперечным расположением ригелей применяют преимущественно в зданиях с регулярной планировочной структурой (гостиницы, общежития, пансионаты и т.п.), совмещая шаг поперечных перегородок и шаг несущих конструкций. Каркас с продольным расположением ригелей применяют, проектируя общественные здания сложной планировочной структуры (школы, лечебно тАУ профилактические учреждения и др.).

Комбинированная система (с неполным каркасом). В таких зданиях наряду с внутренним рядом колонн нагрузку от междуэтажных перекрытий воспринимают наружные стены. Различают два типа конструктивных систем: с продольным и поперечным расположением прогонов.

Неполный каркас применяют в случае использования наружных стен в качестве несущих.

1.1 ОСНОВНЫЕ КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ЗДАНИЙ

Все конструктивные элементы здания можно разделить на несущие и ограждающие. Такое деление связанно с назначением этих элементов, с условиями их работы в структуре здания при восприятии нагрузок и воздействий, которым они подвергаются в ходе строительства и в процессе эксплуатации.

Назначение несущих конструкций здания тАУ воспринимать все виды нагрузок и воздействий силового характера, возникающих в здании, и передавать их через фундаменты на грунт. Такими конструкциями являются, например, фундаменты, стены.

Назначение ограждающих конструкций здания тАУ изолировать пространство здания от внешней среды, разделять пространства на отдельные помещения и защищать их от всех видов воздействий несилового характера. Примерами таких конструкций могут служить перегородки, кровля, окна.

Ряд конструктивных элементов выполняют одновременно несущие и ограждающие функции, например наружные и внутренние несущие стены одновременно могут являться вертикальными опорами для плит перекрытия и ограждающими конструкциями.

Фундамент тАУ подземная часть здания, воспринимающая нагрузки от вышележащих конструкций и передающая их на грунт.

Стены тАУ вертикальные ограждения, защищающие помещения от воздействия окружающей среды и отделяющие одно помещение от другого. По своему назначению и месту расположения в здании делятся на наружные и внутренние. Стены нередко выполняют несущие функции. По характеру воспринимаемых нагрузок стены могут быть:

В· несущие тАУ воспринимающие нагрузки от собственного веса и опирающихся на них конструкций, передающие нагрузку на фундамент;

В· самонесущие тАУ воспринимающие нагрузку только от собственного веса в пределах высоты здания и передающие нагрузку на фундамент;

В· навесные тАУ воспринимающие нагрузку от собственного веса (в пределах этажа) и передающие её на междуэтажное перекрытие.

Перекрытия тАУ горизонтальные несущие конструкции, разделяющие здание на этажи и передающие нагрузку на стены и отдельные опоры. В зависимости от месторасположения в здании перекрытия делятся на междуэтажные, надподвальные, чердачные.

Перегородки тАУ внутренние ненесущие стенки, разделяющие смежные помещения.

Лестницы тАУ конструкции, служащие для сообщения между этажами, а также для эвакуации людей из здания; бывают внутренние и наружные. Внутренние лестницы располагают в помещениях, называемых лестничными клетками. Конструкция лестниц включает марши, площадки и ограждение.

Крыша тАУ завершающая часть здания, защищающая помещения и конструкции здания от воздействия внешней среды. Она состоит из водонепроницаемой оболочки тАУ кровли и поддерживающих её несущих элементов.

По конструктивному решению могут быть: чердачными, имеющими пространство между перекрытиями верхнего этажа и крышей; бесчердачными (совмещёнными).

Окна тАУ светопрозрачные ограждения, предназначенные для освещения и проветривания помещения; они состоят из устанавливаемых в проёмах коробок и оконных переплётов.

Двери тАУ подвижные ограждения для сообщения между помещениями; состоят из дверных коробок и дверных полотен.

К конструктивным элементам здания относятся также ряд дополнительных: эркеры, лоджии, балконы, веранды, приямки и т.д.

Для обеспечения необходимых эксплуатационных и санитарно тАУ гигиенических условий гражданские здания оборудуются санитарно тАУ техническими и инженерными устройствами. К ним относятся: отопление, водоснабжение, водоотведение, вентиляция, мусоропровод, газификация, телефонизация и т.д.

Основания и фундаменты.

Грунт тАУ горная порода или почва, представляющая собой многокомпонентную систему, изменяющуюся во времени и используемую как основание, среда или материал для возведения зданий и сооружений.

Все нагрузки, действующие на здание, в том числе и собственный вес здания, через фундаменты передаются на грунт. Грунт, непосредственно воспринимающий эти нагрузки, называется основанием. Надежность и прочность основания являются важнейшими условиями для нормальной эксплуатации здания.

Грунт, способный в своём природном состоянии выдержать нагрузку от возведённого здания, называется естественным основанием.

Искусственное основание тАУ искусственно уплотнённый или упрочнённый грунт, который в природном состоянии не обладает достаточной несущей способностью.

Вследствие давления, передаваемого зданием на основание, грунты под фундаментом испытывают значительные сжимающие усилия. Под действием этих усилий грунты равномерно уплотняются. Такие равномерные деформации, называемые осадкой грунта, вызывают осадку фундаментов.

Неравномерные деформации грунта, происходящие в результате уплотнения и, как правило, существенного изменения структуры грунта под воздействием внешних нагрузок, собственной массы грунта и других факторов (замачивания просадочного грунта, подтаивания линз льда в грунте и т.д.), называют просадками. Они могут вызвать повороты фундаментов вплоть до разрушения. Просадки оснований недопустимы.

Для того чтобы осадки не оказали опасных воздействий на работающие под нагрузкой конструкции, а также не повлияли на условия эксплуатации зданий, установлены предельные величины деформации основания и напряжений в грунте, возникающих под подошвой фундаментов. Допустимые величины осадок в зависимости от вида здания составляют от 80 до 150 мм.

Грунт, работающий как основание здания, должен удовлетворять следующим требованиям: обладать достаточной несущей способностью, а также малой и равномерной сжимаемостью (слабые, непрочные грунты или сильно сжимаемые вызывают большие и неравномерные осадки здания, приводящие к его повреждению и разрушению); не подвергаться пучению, т.е. увеличению объёма при замерзании влаги, находящейся в его порах (выбирают глубину заложения фундамента, которая зависит от глубины промерзания грунта в районе строительства); не размываться и не растворяться грунтовыми водами (образуется пористость основания, которая снижает его несущую способность); не допускать просадок (возникает при недостаточной мощности слоя грунта основания, если под ним расположен слабый грунт); не допускать оползней (возникают при наклонном расположении пластов грунта); не должны обладать ползучестью тАУ длительными незатухающими деформациями под нагрузкой.

Фундаменты.

Фундаменты являются важным конструктивным элементом здания, воспринимающим нагрузку от надземных его частей и передающим её на основание. Фундаменты зданий должны быть прочными, устойчивыми на опрокидывание и скольжение в плоскости подошвы фундамента, долговечными, экономичными и индустриальными.

Верхняя плоскость фундамента, над которой располагаются надземные части здания, называется поверхностью фундамента, или обрезом, а нижняя его плоскость, соприкасающаяся с основанием, - подошвой фундамента. Расстояние от спланированной поверхности грунта до уровня подошвы называют глубиной заложения фундамента. Назначение здания, наличие в нём подвалов, глубина промерзания, уровень грунтовых вод тАУ всё это влияет на глубину заложения фундамента. Если основание состоит из влажного мелкозернистого грунта (песка мелкого, пылеватого, супеси, суглинка или глины), то подошву фундамента нужно располагать не выше уровня промерзания грунта. В непучинистых грунтах (крупнообломочных, песках гравелистых, крупных и средней крупности) глубина заложения фундаментов не зависит от глубины промерзания, однако она должна быть не менее 0,5 м от уровня спланированной земли.

Глубина заложения фундамента под внутренние стены и столбы отапливаемых зданий принимается независимо от глубины промерзания грунта, её назначают не менее 0,5 м. Необходимо, чтобы фундаменты внутренних и наружных стен опирались на однородный грунт во избежание неоднородных осадок.

Фундаменты классифицируют:

В· по конструктивным схемам тАУ ленточные, располагаемые непрерывно лентой под несущими стенами здания; столбчатые в виде отдельных опор под колоннами; сплошные в форме массивной плиты под зданием; свайные в виде железобетонных или других стержней, забитых в грунт.

В· по материалу тАУ из природного камня; бутобетона; бетона; железобетона;

В· по характеру работой под нагрузкой тАУ жёсткие, работающие на сжатие (бутовые, бетонные, бутобетонные); гибкие, работающие на сжатие и изгиб (железобетонные);

В· по глубине заложения тАУмелкого (до 5 м) и глубокого (более 5 м) заложения.

Ленточные фундаменты.

Ленточные фундаменты устраивают под несущими стенами бескаркасных зданий. По способу устройства фундаменты бывают монолитные и сборные. Монолитные фундаменты выполняют:

В· из бутового камня рваной формы или бутовой плиты; их укладывают на сложном или на цементном растворе с перевязкой (несовпадением) вертикальных швов. Ширина бутовых фундаментов должна быть не менее 0,6 м для кладки из рваного бута, не менее 0,5 м тАУ из бутовой плиты. Наименьшая ширина фундаментов принята по условиям перевязки швов. Переход от уширенной части фундамента к узкой выполняют уступами шириной 150 тАУ 250 мм и высотой не менее двух рядов кладки. Такие фундаменты требуют значительных затрат ручного труда, однако там, где природный камень является местным материалом, их возведение экономически целесообразно

В· бутобетонными из бетона класса по прочности на сжатие В5 с включением в его толщу отдельных кусков бутового камня. Наименьшая ширина фундамента 350 мм. Уширение фундаментов ведут уступами шириной 150 тАУ 250 мм и высотой 300 мм. Их возводят в щитовой опалубке или в траншеях (при плотных грунтах). По сравнению с фундаментами из бутового камня они менее трудоёмки;

бетонными в опалубке из монолитного бетона классов В7,5 тАУ В30. Устройство таких фундаментов требует повышенного расхода цемента.

В данном здании запроектирован сборный ленточный фундамент, в связи с тем, что более эффективными являются бетонные и железобетонные фундаменты из сборных элементов заводского изготовления, состоящие из блоков тАУ подушек и фундаментных блоков.

Сборные ленточные фундаменты состоят из плит-подушек, укладываемых в основание фундаментов и стеновых блоков, которые являются стенами подземной части здания. Фундаментные подушки укладываются непосредственно на выровненное основание или на тщательно утрамбованную песчаную подготовку толщиной 100 тАУ 150 мм. Под подошвой фундамента нельзя оставлять насыпной или разрыхленный грунт. Он удаляется и вместо него насыпается щебень или песок. Углубления в основании более 10 см заполняются бетонной смесью.

Блоки укладывают на растворе с обязательной перевязкой вертикальных швов, толщину которых принимают равной 20 мм. Вертикальные колодцы, образующиеся торцами блоков, заполняют раствором. Продольные и поперечные стены ленточных фундаментов в местах сопряжения должны иметь перевязку, в горизонтальные швы закладывают арматурные сетки из стали диаметром 6тАУ10 мм.

Блоки тАУ подушки изготавливают толщиной 300 и 400 мм, шириной от 800 тАУ 2800 мм, а блоки тАУ стенки шириной 300, 400, 500, 600 мм, высотой 300, 600 мм, длиной от 800 до 2400 мм Плиты-подушки под наружные стены имеют ширину 1400 мм, а под внутренние - 800 мм. При проектировании размеры фундаментных плит-подушек приняты согласно ГОСТ 13580-85. Плиты-подушки укладываются с разрывами. В местах сопряжения продольных и поперечных стен плиты подушки укладываются впритык и места сопряжения между ними заделываются бетонной смесью. Поверх уложенных плит-подушек устраивается горизонтальная гидроизоляция и по ней сверху цементно-песчаная стяжка толщиной 30 мм, в которую укладывают арматурную сетку, что ведет к более равномерному распределению нагрузки от вышележащих блоков и конструкций. Диаметр стержней сетки - 6 мм. Шаг - 30 см. По завершении устройства цементной стяжки котлован засыпается до верха смонтированных железобетонных фундаментных подушек.

Затем укладываются бетонные фундаментные блоки с перевязкой швов в три ряда, поверх которых устраивается горизонтальный гидроизоляционный слой из двух слоев рубероида на мастике. Назначение гидроизоляционного слоя - исключение миграции капиллярной грунтовой и атмосферной влаги вверх по стене. Ширина фундаментных блоков под наружные стены равна 600 мм, под внутренни-400мм.

При проектировании размеры фундаментных стеновых блоков приняты согласно ГОСТ 13579-78.

Глубина заложения фундамента составляет 1,8 м, что превышает глубину промерзания грунтов.

Цоколь здания не выступает и не западает, образуя со стеной здания единую плоскость.

В практике строительства применяют железобетонные блоки толщиной 380 мм при толщине стен 380, 510, 640 мм. При такой конструкции прочность материала фундамента используется полнее и в результате получается экономия бетона. Этой же цели соответствует устройство прерывистых фундаментов. Прерывистые фундаменты монтируют из плит тАУ подушек, укладываемых с разрывом 0,2 тАУ 0,9 м друг от друга, промежутки между ними заполняются песком. Это сокращает расход материалов, уменьшает затраты труда, полнее используется несущая способность основания.

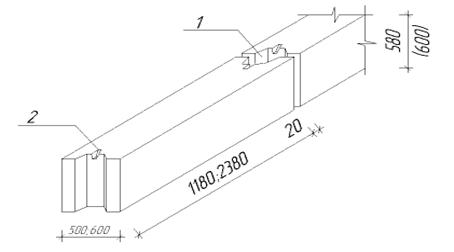

Фундаментные блоки: 1-шпонка заполняется бетоном класса В20, 2-ниша строповочной петли

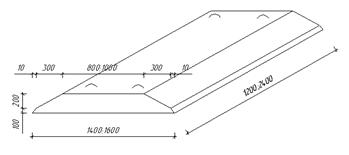

Фундаментные плиты:

Защита подземной части здания от грунтовой сырости и грунтовых вод.

По всему периметру здания выполняется отмостка шириной 900 мм с уклоном i=0,030. Она предназначена для защиты фундамента от дождевых и талых вод, проникающих в грунт близ стен здания.

В бесподвальных зданиях в цоколе стен устраивают горизонтальную гидроизоляцию. Её выполняют из цементного раствора (состава 1:2) толщиной 20 тАУ 30 мм или в виде двухслойного рулонного ковра из рубероида, наклеенного на выровненное основание битумной мастикой. Горизонтальную гидроизоляцию укладывают сплошной полосой в наружных и внутренних стенах, чтобы не допускать капиллярного подъёма влаги и вышележащие участки конструкции.

Стены и отдельные опоры.

Стены являются важнейшими конструктивными элементами зданий.

Стены должны удовлетворять следующим требованиям: быть прочными и устойчивыми; соответствовать степени огнестойкости здания, иметь группу возгорания и предел огнестойкости не ниже нормативных; обеспечивать поддержание необходимого температурно тАУ влажностного режима в помещениях; обладать достаточными звукоизолирующими свойствами; быть экономичными, т.е. иметь минимальные расход материала, массу единицы площади, наименьшие трудозатраты и расход средств; отвечать архитектурно тАУ художественному решению.

Стены классифицируют по следующим признакам: по местоположению: наружные и внутренние; по характеру работы: несущие, воспринимающие нагрузку от опирающихся на них конструкций покрытия или перекрытия; самонесущие, воспринимающие нагрузки от вышерасположенных стен; навесные, выполняющие только ограждающие функции; по конструкции и сбору возведения стены крупных камней (блоков), монолитные, крупнопанельные; по роду применяемых материалов: каменные, деревянные, из синтетических материалов.

Кладка из кирпича.

Кладкой называют конструкцию, выполненную из отдельных камней (естественных или искусственных), швы между которыми заполняются строительным раствором (известково-цементным, цементно-глиняным или цементным). Прочность кладки зависит от прочности камня и раствора, от системы перевязки вертикальных швов между камнями, а также от воздействия влаги, температур, ветра, коррозии.

Для правильной работы конструкции, размещения в ней камней должны отвечать трём правилам разрезки: камни в стене должны располагаться горизонтальными рядами, т.е. перпендикулярно основным действующим усилиям; камни в ряду должны отделяться вертикальными швами тАУ продольными и поперечными; вертикальные швы в смежных рядах не должны совпадать, такое несовпадение называется перевязкой швов. Перевязка обеспечивает совместную работу камней в стене и равномерное распределение нагрузки.

Кирпичные стены выполняют из керамического и силикатного кирпича. Стандартный кирпич имеет размеры 120*65*250 мм. Применяют также полуторный кирпич, имеющий высоту 88 мм.

Боковую поверхность кирпича, имеющую размер 120*65 мм или 120*88 мм, называют тычком. Ряд кирпичей, уложенный этими поверхностями, называют тычковым. Поверхность кирпича, имеющую размеры 65*250 мм, называют ложком. Ряд кирпичей, уложенный этими поверхностями, называют ложковым. Поверхность кирпича, имеющую размеры 250*120 мм, называют постелью.

Толщина кладки определяется теплотехническим расчётом. Кладки стен бывают сплошные и облегчённые. Сплошная кладка стен полностью состоит из однородного материала. Стены из сплошной кладки тяжелы, трудоёмки и обладают низкими теплотехническими качествами.

Недостатком сплошной кладки из глиняного или силикатного полнотелого кирпича является её значительная теплопроводность. Однако по условиям прочности толщина стены может быть значительно меньше. Поэтому сплошная кладка наружных стен из полнотелого кирпича экономически целесообразна только при условии полного использования его прочности, т.е. в нижних этажах многоэтажных зданий. В малоэтажных зданиях, а также на верхних этажах многоэтажных зданий следует применять для кладки наружных стен пустотелый или лёгкий (пористый) кирпич или использовать облегчённую кладку. Исключение составляют стены влажных помещений (бань, прачечных), которые, как правило, выкладываются из полнотелого глиняного кирпича с защитным пароизоляционным слоем внутри. При сплошной кладке стремятся использовать более эффективные виды камней: пористые и пустотелые кирпичи, пустотелые бетонные блоки. Применение эффективных видов кирпича и мелких блоков позволяет уменьшить толщину стен.

Толщина кладки всегда кратна чётному или нечётному числу половинок кирпича. Кирпичные стены могут иметь толщину 120, 250, 380, 510, 640, 770 мм и более, что соответствует ½, 1, 1 ½, 2, 2 ½, кирпича и более. Горизонтальные швы выполняют толщиной 10 тАУ 12 мм при высоте кирпича 65 мм; каждые 4 ряда составляют 300 мм, а при высоте 88 мм ряд кладки составляет 100 мм.

Ряды, выходящие на фасадную поверхность кладки, называют лицевой (наружной) верстой, а обращённые на внутреннюю сторону тАУ внутренней верстой. Ряды кладки между наружной и внутренней верстами называют забуткой.

Определённый порядок укладки камней в кладке называют системой перевязки. При цепной кладке тычковые ряды чередуются ложковыми. При многорядной кладке несколько ложковых рядов перекрываются одним тычковым. При кладке из кирпича h = 65 мм каждые 5 ложковых рядов перекрываются тычковым, при h = 88 мм 4 или 3 ложковых ряда перекрываются тычковым. Многорядная кладка несколько проще, чем двухрядная, поэтому производительность труда каменщиков при этой системе выше.

Если стена в последующем не будет оштукатуриваться, то вертикальные и горизонтальные швы между кирпичами должны быть полностью заполнены раствором для уменьшения воздухопроницаемости стен, производя расшивку швов, т.е. шов уплотняют и придают его внешней поверхности определённую форму. Обрабатывают поверхность шва специальным инструментом тАУ расшивкой, который придаёт шву форму валика, желобка и т.п. Фасадные поверхности стен из полнотелого и пустотелого кирпича, как правило, возводятся без штукатурки, но с тщательной расшивкой швов.

Если поверхность стены будет оштукатурена, то кладку ведут впустошовку, оставляя лицевые швы незаполненными на глубину 10 тАУ 15 мм для обеспечения хорошей связи штукатурного слоя со стеной.

Стены из легкого кирпича (пористого, пористо тАУ дырчатого) ввиду их влагоёмкости надлежит облицовывать полнотелым кирпичом или оштукатуривать.

Наружные стены.

Наружные стены здания запроектированы из красного кирпича М-100 размером 65х120х250. Для обеспечения высотой производительности труда сплошную кладку стен из кирпича выполняют шестирядной тАУ пять ложковых и один перевязочный тычковый ряд. Наружные стены выполняются шириной 640 мм по всему периметру здания. Толщина горизонтального шва кладки тАУ 12 мм, вертикального тАУ 10 мм. Принятые размеры толщины стены удовлетворяют требованиям теплотехнического расчета стены.

Здание выполнено из кирпичной кладки, выглядит массивно и капитально, придавая зданию тектоническую выразительность. Зданиям, выполненным из кирпича сравнительно легко придавать индивидуальность фасадов и внутренней планировки. Стены из кирпича с горизонтальными и вертикальными выступами нишами и прочими объемными элементами способствуют восприятию их трехмерности, и увеличивают степень долговечности и огнестойкости здания. Материал, из которого изготавливают кирпич сравнительно дешевый.

Основной недостаток кирпичной кладки стен - трудоемкость производства работ и долгий срок возведения объектов строительства.

Перегородки.

Внутренние стены и перегородки - это внутренние вертикальные ограждающие конструкции в зданиях. Внутренние стены выполняют в здании ограждающие и несущие функции, перегородки - только ограждающие. Перегородки разделяют отдельные помещения. Перегородки должны обеспечивать требуемую звукоизоляцию. Их классифицируют по назначению: межкомнатные, межквартирные, для кухонь, для санузлов; по функции: глухие, с проёмами для дверей и окон, неполные, т.е. не доходящие до потолка; по конструкции: сплошные, т.е. выполненные из однородного материала, каркасные тАУ обшитые снаружи листовым материалом; по способу установки: стационарные (с постоянным местоположением), трансформируемые (раздвигающиеся или перемещаемые); в зависимости от материала и конструкции: крупнопанельные, каменные, (кирпичные, из керамических блоков), деревянные, из стеклоблоков, из стеклопрофилита, плитные.

Опорами для перегородок являются несущие элементы перекрытий (балки, плиты), а для перегородок, расположенных в первых этажах бесподвальных зданий и в подвальных этажах тАУ кирпичные и бетонные столбики или бетонная подготовка. Опирание перегородок на конструкции пола не допускается.

В соответствии с назначением перегородки должны отвечать следующим требованиям: обладать малой массой и небольшой толщиной; иметь хорошие звукоизоляционные качества и необходимое сопротивление возгоранию; отвечать санитарно тАУ гигиеническим качествам (быть гладкими, поддаваться отчистке); быть индустриальными в устройстве, прочными и устойчивыми.

Перегородки из мелкоразмерных элементов.

Перегородки из кирпича могут иметь толщину ½ и ¼ кирпича. Перегородки толщиной ½ кирпича выполняются неармированными, если их размеры не превышают по высоте 3 м, по длине 5 м. При больших размерах их армируют пачечной сталью сечением 25*1,5 мм, укладываемой в горизонтальные швы через каждые 6 рядов кладки. Концы арматуры загибают и крепят к стенам гвоздями.

Перегородки толщиной ¼ кирпича для повышения устойчивости армируют горизонтально и вертикально устанавливаемой арматурой, которая образует сетку 525*525 мм. Для уменьшения массы таких перегородок их рекомендовано устраивать из дырчатого кирпича.

В здании кинотеатра применены гипсобетонные перегородки, двойные со звукоизоляционной воздушной прослойкой. Толщина панелей 80 мм; высота на 50 мм больше высоты помещения. Строповочные петли без стержней диаметром 6 мм пропускают сквозь всю высоту панели и заводятся в опорный брус. Панели устанавливаются на плиты перекрытий по прокладке из толя с подкладными деревянными клиньями. В конструкцию пола толщиной от 10 мм они заводятся на 70 мм так, чтобы габарит приближения верхней грани панелей к укладываемым над ними железобетонным плитам был не менее 20 мм. При отделке блока зазор тщательно конопатится паклей, смоченной в гипсовом растворе. Применение сборных перегородок ускоряет процесс строительства и уменьшает мокрые процессы на строительной площадке. Но гипсовые перегородки довольно хрупкие и во время транспортировки, хранении и монтаже могут разрушится из-за неумелого обращения.

Перекрытия и полы.

Перекрытия играют большую роль в обеспечении общей устойчивости здания и в зависимости от системы соединения их элементов со стенами или отдельными опорами влияют на несущую способность последних.

Перекрытия классифицируют по следующим признакам: по местоположению в здании: надподвальные, междуэтажные, чердачные; по конструкции: балочные, где основной элемент - балки, на которых укладываются настилы, накаты и другие элементы покрытия; плитные, состоящие из несущих плит или настилов, опирающиеся на вертикальные несущие опоры здания или на ригели и прогоны; безбалочные, состоящие из плиты, связанной с вертикальной опорой несущей капителью; по материалу: железобетонные сборные, монолитные, по деревянным и стальным балкам.

Перекрытия должны удовлетворять требованиям прочности, т.е. безопасного восприятии всех действующих на них постоянных временных нагрузок.

Важным требованием, определяющим эксплуатационные качества перекрытия, является жесткость. Жесткость не допускает прогибов, превышающих установленные нормами пределы. Если она недостаточна, то под влиянием нагрузок в перекрытии возникают значительные прогибы, что вызывает появление трещин.

Перекрытия должны обладать достаточной звукоизоляцией. В связи с этим применяют слоистые конструкции перекрытий с различными звукоизолирующими свойствами. Плиты опирают на звукоизоляционные прокладки, а также тщательно заделывают неплотности.

Теплозащитные требования предъяв
