Монтаж у камтАЩяних будовах плит перекриття

Тема: Монтаж у камтАЩяних будовах плит перекриття


Змiст

Вступ

1. Загальнi вiдомостi про роботу

2. Матерiали для даноi роботи портландцемент

3. РЖнструменти, приладдя, iнвентар

4. Технологiчний процес

5. Органiзацiя працi i робочого мiсця

6. Нормування

7. РЖнструкцiя з охорони працi для муляра

8. Використана лiтература


Вступ

Будiвництво - одна з провiдних галузей народного господарства, без якоi важко уявити науково-технiчний прогрес, розвиток новiтнiх технологiй, створення основних фондiв для промисловостi, сiльського господарства, транспорту, соцiальноi сфери.

З переходом економiки Украiни до ринкових вiдносин iстотно пiдвищились вимоги до якостi будiвельноi продукцii, зменшення ii матерiаломiсткостi, забезпечення умов енергозбереження, пiдвищення ii надiйностi та довговiчностi, досягнення цих показникiв неможливе без належноi уваги до iнновацiй в будiвельнiй галузi, розвитку новiтнiх будiвельних технологiй, машин i механiзмiв, iнструментiв, iнвентарю, а також необхiдностi вiдкриття нових професiй. Будiвельному прогресу мають вiдповiдати своiчаснi заходи щодо створення будiвельноi нормативноi документацii, пiдвищення рiвня дослiджувальних робiт, проектування будiвель i споруд та темпiв iхнього будiвництва. Безперечно, що перемога в конкурентнiй боротьбi на будiвельних ринках буде за тими будiвельними пiдприемствами й фiрмами, якi впроваджуватимуть у будiвництво новi високопродуктивнi та високоякiснi будiвельнi матерiали, передовi будiвельнi технологiй, найперспективнiшi науковi розробки, а також якi матимуть квалiфiковано пiдготовленi будiвельнi кадри, найкращий менеджмент i економiчнi показники.

В умовах сучасного будiвництва разом iз застосуванням збiрних залiзобетонних конструкцiй i деталей не обходиться i без використання цегли.

Експлуатацiйнi i декоративнi властивостi цегли, наявнiсть сировини для його виготовлення, невеликi витрати на транспортування роблять цей матерiал унiверсальним i незамiнним у рядi випадкiв. На думку багатьох фахiвцiв цегла - цей найдавнiший будiвельний матерiал - залишаiться найкращим по ступеню довговiчностi, якостi обробки фасадiв, простотi виготовлення.

На будiвництвах працюють тисячi мулярiв, що виконують також монтажнi та iншi супутнi роботи, втiлюючи в натурi задуми архiтекторiв i iнженерiв. Вiд них вимагаiться строге дотримання технологii, постiйний самоконтроль за виконанням кожноi операцii i тому знання ефективних прийомiв, умiння застосувати iх на практицi мають велике значення для пiдвищення продуктивностi працi i якостi роботи.


1. Загальнi вiдомостi про роботу

Панель перекриття може бути без монтажних петель, в цьому випадку ii стропу захватують пропускаючи захоплення в отвори в панелях, повертають сухар захоплення в горизонтальне положення. Далi стропують панель унiверсальним багатогiлковим стропом за петлi захоплень i пiднiмають. За допомогою унiверсального стропа панель переводять на вазi з вертикального положення в горизонтальне. Панелi перекриття в залежностi вiд iх розмiру мають чотири, шiсть i бiльше мiсць стропування: монтажних петель або отворiв.

Застосовують також унiверсальний вантажозахватний пристрiй з гiдрокантовачем. Цим пристроiм панель перекриття переводиться в процесi пiдйому та подачi до мiсця укладки з вертикального в горизонтальне положення. Блацiю полiспасти 1 i 3 з гiдротормозом 2, на якому закрiпленi розчалками 4 та блочна пiдвiска 5 з чалочними стропами 6, застропонована панель автоматично i плавно переводиться в горизонтальне положення, при цьому конструкцiя захищаiться вiд пошкоджень.

До укладання панелей перекриття повиннi бути змонтованi всi конструкцii поверху, розташованi нижче проектну позначку перекриття, включаючи елементи сходовоi клiтки; перевiрено якiсть монтажу конструкцiй зварних швiв та iх металiзацii; подано на поверх двернi блоки, щити вбудованих шаф, санiтарно-технiчне та електромонтажне обладнання, матерiал для пiдготовки пiд пiдлоги; доставлений на робоче мiсце iнструменти, пристосування та iнвентар.

2. Матерiали для даноi роботи портландцемент

1. Портландцемент - гiдравлiчний в'яжучий матерiал, отриманий подрiбненням портландцементного клiнкеру i невеликоi кiлькостi гiпсу (1,5-3%).

Клiнкер отримують випалом до спiкання сировинноi маси, що забезпечуi в портландцементi переважання силiкатiв кальцiю. Щоб уповiльнити тужавлення, до нього додають гiпс. Для полiпшення деяких властивостей i зниження собiвартостi портландцементу допускаiться введення мiнеральних домiшок (до 15%).

2. Основнi операцii при отриманнi портландцементу:

приготування сировинноi маси;

випал ii для одержання цементного клiнкеру;

його мелення разом з домiшками.

Спiввiдношення компонентiв повинно бути таким, щоб отриманий при випалi портландцементний клiнкер мав наступний хiмiчний склад (%): СаО - 62-68; SiO2 - 18-26; АРЖД - 4-9; Fe3O3 - 2 6.

У природi iснуi осадочна гiрська порода мергель, яка складаiться з вапняку та глини. Але частiше використовують вапняк i глину у спiввiдношеннi (3:

1). До сировинноi маси вводять також коригувальнi домiшки.

Пiд час взаiмодii з вологим повiтрям активнiсть портландцементу знижуiться, тому його оберiгають вiд впливу вологи.

Тверднення. При змiшуваннi з водою частки портландцементу розчиняються, спочатку утворюючи гелеподiбну сумiш (жорсткий холодець), а згодом кристалiзуються, надають мiцностi цементу, що твердне. Процес тверднення портландцементу триваi мiсяцi й роки. Проте наростання мiцностi з часом уповiльнюiться, тому якiсть цементу зазвичай оцiнюють за мiцнiстю, яку набираi вiн у першi 28 дiб тверднення.

Корозiя цементного каменю. Портландцемент - гiдравлiчний в'яжучий матерiал,

який, перебуваючи у водi, твердне, набираючи дедалi бiльшоi мiцностi.

Водночас якщо вода, а ще гiрше - водянi розчини солей або кислот, починають

просочуватися крiзь цементний камiнь, вiн поступово руйнуiться. Цей процес

називаiться корозiiю цементного каменю. Корозiя цементного каменю призводить до руйнування цементних бетонiв i розчинiв.

Щоб пiдвищити стiйкiсть цементного каменю проти корозii, до цементу додають активнi мiнеральнi домiшки, що зв'язують Са (ОН) 2 у нерозчиннi гiдросилiкати.

4. Рiзновиди портландцементу. Для задоволення потреб сучасного будiвництва в цементi промисловiсть на основi портландцементного клiнкеру випускаi рiзноманiтнi види портландцементу. Швидкотверднучий портландцемент (ШТЦ). Вiдрiзняiться швидким зростанням мiцностi у першi днi тверднення. Вiн буваi марок: "400" i "500", що у трьохдобовий термiн повиннi мати межу мiцностi при стиску 25 i 28 МПа. Застосовують для бетонiв, монолiтних i збiрних конструкцiй з пiдвищеною вiдпускною мiцнiстю.

Пластифiкований портландцемент. Отримують, додаючи до клiнкеру гiдрофобнi поверхово-активнi речовини, наприклад, сульфiтно-спиртову барду (ССБ) у кiлькостi 0,15-0,25%. Такий цемент значно пiдвищуi пластичнiсть розчинних i бетонних сумiшей порiвняно зi звичайним портландцементом при однакових витратах води. Це дозволяi зменшити витрату портландцементу, пiдвищити мiцнiсть i морозостiйкiсть бетонiв i розчинiв.

Бiлий портландцемент. Отримують з бiлих каолiнових i чистих вапнякiв або крейди з мiнiмальним вмiстом окислiв залiза, марганцю i хрому. На основi бiлого цементу i лугостiйких пiгментiв (сурику, ультрамарину) отримують кольоровi цементи. Марки таких цементiв: 300,400, 500. Цi цементи застосовують для опоряджувальних робiт.


3. РЖнструменти, приладдя, iнвентар

При виробництвi кам'яноi кладки використовують також рiзний i н в е н т а р.

Установка об'iмом до 2 м3 служить для прийому, пiдiгрiву, перемiшування i порцiйноi видачi товарного розчину i витратну тару для доставки до робочого мiсця каменяра.

УСТАНОВКА ДЛЯ ПРИЙОМУ РЖ ВИДАЧРЖ РОЗЧИНУ

1 - рама; 2 - iмнiсть з гвинтом усерединi для перемiшування розчину;

3 - моторний вiдсiк; 4 - кришка; 5 - секторний затвор для видачi розчину; 6 - пiдвiска

Бункер з щелепним затвором (12) об'iмом до 1,2 м3 призначено для приймання i подачi розчину на робоче мiсце муляра.

БУНКЕР З ЩЕЛЕПНИМ ЗАТВОРОМ

1 - штурвал з тягою; 2 - затвор

Металевий ящик (13) розчину об'iмом 0,24 м3 служить для подачi розчину на робоче мiсце муляра. Допускаiться пiдйом в гiрляндi (до шести ящикiв одночасно).


МЕТАЛЕВИЙ ЯЩИК РОЗЧИНУ

1 - вантажопiдйомна петля; 2 - строп

Переноснi свiтильники (17) у виглядi розсувноi рами з телескопiчною стiйкою, що маi плафони, освiтлюють робоче мiсце в темну пору доби.

ПЕРЕНОСНИЙ СВРЖТИЛЬНИК

1 - розсувна рама; 2 - телескопiчна стiйка; 3 - провод; 4 - плафон

Контейнер (18) для зберiгання одягу, iнструменту i приладдя бригади мулярiв маi вiддiлення для двох змiн. Технологiчно необхiдний набiр iнструменту, пристосувань та iнвентаря, розрахований на бригаду мулярiв, називають нормокомплектом. Його бережливе використання сприяi пiдвищенню якостi i продуктивностi працi муляра.


МЕТАЛЕВИЙ КОНТЕЙНЕР

1 - петлi; 2 - двостулковi дверi

4. Технологiчний процес

Пiсля завершення мурування поверху приступають до монтажу плит мiжповерхового перекриття.

Пiдготовчий етап. До початку укладання плит опорнi поверхнi стiн перевiрте нiвелiром або водяним рiвнем i у разi необхiдностi мурування вирiвняйте стяжкою з цементного розчину.

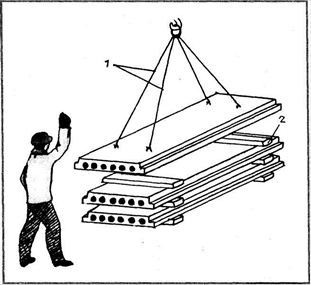

СТРОПУВАННЯ ПЛИТ ПЕРЕКРИТТЯ:

1) чотиривiтковий строп;

2) пiдкладка

Стропують плити мiжповерхового перекриття чотиривiтковим стропом i подають до мiсця укладання у горизонтальному положеннi. Склад ланки становить 4 чоловiка.

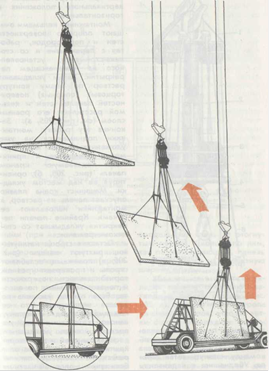

УНРЖВЕРСАЛЬНИЙ ВАНТАЖОЗАХВАТНИЙ ПРИСТРРЖЙ З ГРЖДРОКАНТОВАЧЕМ: 1 - верхня обойма полiспас, 2 - гiдротормоз, 3 - нижня обойма полiспасту, 4 - розчалка, 5 - блочна пiдвiска, 6 - стропи крiплення панелi на панелi-возi, прибираi столик-стремянку i даi машинiсту крана команду натягнути гiлки.


Переконавшись в надiйностi стропування, вiн вiдходить у безпечну зону i даi команду пiдняти панель. Машинiст крана плавно пiднiмаi плиту.

Укладання першоi плити перекриття:

1) помости-площадки;

2) розчинова постiль завтовшки 10-15 мм;

3) плита перекриття.

Плита з обох бокiв повинна мати однаковi розмiри площi опирання. Глибина опирання маi бути не менше 100 мм. Пiд час укладання плити перекриття необхiдно стежити, щоб стеля у примiщеннi була горизонтальною i перепади по висотi не перевищували 3 мм. Якщо встановлену конструкцiю необхiдно перекласти, ii пiднiмають, очищають вiд розчину й встановлюють заново.

Укладати плити починають з торцевих стiн будинку або вiд сходовоi клiтки з iнвентарних помостiв.

Попередньо на опорну поверхню стiни розстеляють розчинову постiль завтовшки 10-15 мм.

Наступнi плити вкладають подiбно до першоi. Двоi монтажникiв приймають плиту, подану краном, не послаблюючи натягу гiлок стропа, спрямовують ii у проектне положення.

Укладання першоi плити перекриття:

1) помости-площадки;

2) розчинова постiль завтовшки 10-15 мм;

3) плита перекриття

Шви мiж панелями замазують розчином марки 100, а мiсця з'iднання панелей зi стiнами i торцi заповнюють розчином. Зi стiнами будинку i мiж собою плити перекриття з'iднують сталевими зв'язками панель, вiдводить ii в сторону, щоб не пошкодити панелi вiз при поворотi панелi з вертикального положення в горизонтальне.

Монтажники кельмами розстиляють опорну поверхню стiн i перегородок, працюючи з перекриття i з драбини, встановленоi на нижчележачому перекриттi. Потiм укладають розчин по всьому контуру торцевих (опорних) поверхонь панелей стiн i кельмою розстилають його рiвним шаром. По закiнченнi цiii роботи, монтажники пiднiмаються на вже покладену панель монтуiмого перекриття i приймають що подаiться краном панель, орiiнтуючи ii над мiсцем укладки. Машинiст крана плавно опускаi панель на розчин, а монтажники направляють ii руками. Крайнi панелi перекриття укладають з драбин.

Залишаючи стропи натягнутими, рихтують панель ломиком, послаблюють стропи i перевiряють рiвнем горизонтальнiсть поверхнi i положення панелi по висотi. Якщо панель укладена по висотi неправильно, то ii пiднiмають, вiдводять убiк, заново готують розчинну постiль i знову укладають. Краi панелей i плит перекриття повиннi надiйно опиратися на стiновi панелi. Якщо ширина опорноi частини не вiдповiдаi проектнiй, панель пiднiмають, укладають заново або виправляють ii положенню монтажними ломи.


УКЛАДАННЯ ПАНЕЛЕЙ ПЕРЕКРИТТЯ:

а - розстеляння розчину, б - укладання панелi, в - рихтування панелi, г - пiдгинання четель на опорнiй поверхнi, д - розстроповка; 1 - панель перекриття, 2 - монтуiма панель, 3 - монтажна петля, 4 - внутрiшня стiнова панель.

РИХТУВАННЯ ПЛИТИ, ЩО УСТАНОВЛЮЮТЬ ЗА ДОПОМОГОЮ ЛОМА:

а) розмiри площi опирання; б) перепади в мiсцях поздовжнiх стикiв


СИГНАЛИ ПРИ МОНТАЖУ ПЛИТ.



5. Органiзацiя працi i робочого мiсця

Схема органiзацii робочого мiсця при укладаннi панелей перекриття:

1 - ломи, 2 - сходи, 3 - мiсце яке укладаiться панелi, 4 - столик-драбина, 5 - ящик з iнструментом, 6 - мiтла, 7 - вiдро з водою, 8 - ящик з розчином, 9 - лопата; М1, i М2, - монтажники.

Залишати панель в перекриттi при меншiй ширинi опори, нiж по проекту, забороняiться, це може призвести до деформуючих бетону у краю панелей перекриттiв або панелей стiн i перегородок. У результатi панель перекриття може обвалитися. Для забезпечення проектного розмiру опорноi площi панелей рекомендуiться перед укладанням кожноi наступноi панелi перекриття пiдгинати монтажнi петлi внутрiшнiх несучих стiн-перегородок. У цьому випадку при опусканнi панелi на мiсце монтажники притискають ii подовжню грань до вiдiгнутих петель. Ковзаючи по них, як по напрямних, панель встановлюiться на проектну ширину опори.

Переконавшись у точностi укладання панелi, послаблюють натяг гiлок стропа виводять крюки стропа з сережок захоплень, вiдводять гiлки стропа до середини панелi i укладають iх на панель. Потiм, натягуючи кiльця захватiв, виймають захвати з отворiв панелi i чiпляють сережки iх за два гака стропа. За командою машинiст крана пiднiмаi строп i подаi його до мiсця.

6. Нормування

Основне завдання технiчного нормування - розробка технiчно обгрунтованих норм часу i виробiтку.

У будiвництвi дiють iдинi норми i розцiнки (РДНiР), вiдомчi норми i розцiнки (ВНiР) та мiсцевi норми i розцiнки.

РДдинi норми i розцiнки охоплюють бiльшiсть масових будiвельних, монтажних i ремонтно-будiвельних робiт. РДНiР i загально-державними нормами, якi обов'язковi для застосування в усiх будiвельних, монтажних i ремонтно-будiвельних органiзацiях.

Вiдомчi норми i розцiнки встановлюють норми, не передбаченi РДНiР, i i специфiчними для певного мiнiстерства (вiдомства).

Мiсцевi норми i розцiнки нормують роботи, не охопленi iдиними i вiдомчими нормами та розцiнками. Цi норми розробляють безпосередньо будiвельнi, ремонтно-будiвельнi дiльницi, управлiння i трести. Норми вводять за наказом начальника будiвництва та за узгодженням з профспiлкою.

Для вимiру кiлькостi витраченоi працi передбаченi такi норми: часу, виробiтку, часу машин, трудомiсткостi.

Нормою часу (Н ч) називають час, достатнiй для вироблення одиницi якiсноi продукцii робiтниками вiдповiдноi квалiфiкацii i професii за умови повного використання засобiв виробництва i правильно органiзованоi працi.

РДНiР регламентують на одиницю продукцii вiдповiднi витрати працi, що вимiрюються у людино-годинах i людино-змiнах.

Наприклад, пiд час монтажу сходового маршу масою 2,5 т. чотири монтажники, використовуючи кран, витратять 0,57 год. Отже, норма часу на монтаж такого маршу дорiвнюватиме 0, 57 год.

Норма витрат працi робiтникiв, що здiйснюють монтаж, складатиме: 0,57 х 4 = 2,28 люд. /год.

При користуваннi РДНiР варто пам'ятати, що норми витрат працi на одиницю продукцii умовно названi в них нормою часу.

Знаючи норму часу (норму витрати працi) завжди можна визначати норму виробiтку.

Нормою виробiтку (Н вир) називають кiлькiсть якiсноi продукцii, що повинна бути вироблена за одиницю часу одним працiвником або ланкою.

Наприклад, норма часу (норма витрат працi) на 1 м3 цегляного мурування стiни середньоi складностi завтовшки у 1,5 цеглини на ланку з трьох чоловiк дорiвнюi 4,2 люд. /год. (РДНiР, п.3). Отже, тривалiсть мурування 1 м3 стiни: 4,2: 3 = 1,4 год., а виробiток ланки за 8 годин робочоi змiни повинен скласти: 8 х 1,4 = 11,2 м3 мурування.

Нормою машинного часу називають кiлькiсть робочого часу машини, що витрачаiться на якiсне виконання визначеного обсягу робiт в умовах правильно органiзованого виробничого процесу.

Витрати робочого часу машини на виконання одиницi продукцii завжди дорiвнюють тривалостi роботи.

Наприклад, якщо норма часу на видобуток 100 м3 грунту екскаватором дорiвнюi 2,1 маш. /год., то це означаi, що зазначений об'iм грунту екскаватор повинен добути за 2,1 год.

Для того, щоб визначити трудомiсткiсть того або iншого виду робiт, необхiдно об'iм цих робiт помножити на норму часу.

Наприклад, трудомiсткiсть виконання 15 м3 цегляного мурування стiни завтовшки у 2 цеглини дорiвнюватиме: 15 м3 х 3,1 люд. /год. = 46,5 люд. /год., де 3,1 люд. /год. - норма часу на 1 м3 стiни простого мурування, виконуваного пiд розшивку (РДНiР, п.3).

Якщо технiчно обгрунтованi норми дозволяють визначити якiсть витраченоi працi, то за допомогою тарифноi системи оцiнюють якiсть працi, диференцiюючи розмiри заробiтноi плати залежно вiд квалiфiкацii (майстерностi), трудомiсткостi працi.

Розглянемо основнi елементи тарифноi системи. Тарифно-квалiфiкацiйний довiдник i основою всiii тарифноi системи.

У ньому розподiленi всi види робiт у виробництвi за розрядами залежно вiд iхньоi складностi та характеристики, що i пiдТСрунтям тарифiкацii й визначення квалiфiкацii працiвникiв при порiвняльнiй оцiнцi виконаних робiт.

Тарифно-квалiфiкацiйний довiдник робiт i професiй робiтникiв, зайнятих на будiвництвi та на ремонтно-будiвельних роботах, установлюi, до якого розряду за складнiстю належать окремi види будiвельних робiт.

Тарифно-квалiфiкацiйний довiдник передбачаi також вимоги, що висуваються до робочого-будiвельника при присвоiннi йому квалiфiкацiйного розряду.

Тарифна сiтка - це шкала, яка встановлюi спiввiдношення в оплатi працi робiтникiв рiзноi квалiфiкацii (розряду) з метою бiльш високоi оплати працi квалiфiкованих будiвельникiв порiвняно з менше квалiфiкованими i неквалiфiкованими (табл.3).

Таблиця 1. Тарифна сiтка

ПоказникРозряд
123456
Тарифний розряд працiвникаРЖIIРЖРЖРЖIVVVI
Тарифний коефiцiiнт1,01,121,271,421,611,8
