Мурування стовпчикiв пiд лаги

Змiст

Вступ

Матерiали

РЖнструменти

Технологiя мурування стовпчикiв пiд лаги

Органiзацiя робочого мiсця

Оцiнка якостi робiт

Нормування працi,вартiсть робiт та витратних матерiалiв

Технiка безпеки

Список використаноi лiтератури

Вступ

Щоб дощата пiдлога не вiдсирiла, мiж нею i ТСрунтом роблять пiдпiлля. Дошки пiдлоги настилають по лагах, якi укладають на стовпчики з цегли перетином в одну цеглину. Не слiд застосовувати силiкатну цеглу i штучний камiнь, тому що вони втрачають мiцнiсть при зволоженнi. Стовпчики встановлюють на щiльний грунт або на основу з бетону. Не можна ставити iх на насипному ТСрунтi, тому що при осадi навiть 1-2 стовпчикiв пiдлога може провиснути. Зведенi на ТСрунтi, вони повиннi бути вище його рiвня на 2 ряди кладки.

Спочатку зрiзують рослинний грунт i на його мiсце укладають суху землю, яку ретельно утрамбовують, зволожують. Потiм у неi утоптують щебiнь або гравiй на глибину не менше 4 см. Таку основу роблять вище рiвня зовнiшнього вимощення не менше нiж на 10-15 см. На вирiвняну укладену основу укладають цеглянi стовпчики 25x25 см заввишки в 2 ряди кладки (15 см). Вiдстань в ряду стовпчикiв вздовж лаги залежить вiд висоти лаги. Зазвичай лаги беруть висотою 8 см iз брусiв 6x8 см або з полу брусiв дiаметром 16 см. У цьому випадку зазначена вiдстань повинна становити 80-100 см.

Матерiали

Керамiчну рядову повнотiлу цеглу застосовують для кладки зовнiшнiх та внутрiшнiх стiн, виготовлення стiнових блокiв i панелей. Цегла маi форму прямокутного паралелепiпеда з рiвними гранями i прямими ребрами та кутами; розмiр 250х120х65 або 250х120х88 мм. Для цегли товщиною 88 мм обов'язкова наявнiсть круглих або щiлинних технологiчних порожнин. Для виробництва цегли рядовоi зазвичай використовують легкоплавкi глини, що мiстять 50 - 75% двоокису кремнiю, i суглинки з охляли i вигоряючими добавками або без них.

Питома вага глиняноi звичайноi цегли знаходиться в межах 1700 - 1900 кг / куб. м, а коефiцiiнт теплопровiдностi-0,65 - 0,7 ккал / м град. Залежно вiд величини межi мiцностi при стисненнi цегла дiлиться на марки 75, 100, 125, 150 i 200. Цегла, висушена до постiйноi ваги, повинна мати водопоглинання не менше 8%. Ця вимога передбачаi деяку пористiсть цегли, тому що iнакше вiн буде вiдрiзнятися пiдвищеною теплопровiднiстю i, крiм того, з нею буде погано зчiплюiться будiвельний розчин. Морозостiйкiсть цегли - не менше 15 циклiв змiнного заморожування й вiдтавання. Цегла повинна задовольняти вимогам стандарту за зовнiшнiм виглядом. Це встановлюiться шляхом огляду i обмiру певноi кiлькостi цегли вiд кожноi партii за такими ознаками: вiдхилення вiд встановлених розмiрiв (по довжинi В± 6, по ширинi В± 4, по товщинi В± З мм), викривлення (по лiжку до 4 мм, за ложку до 5 мм), вiдбитих кутiв i ребер (не бiльше двох на кожному цеглi розмiром не бiльше 15 мм), наявнiсть наскрiзних трiщин, що проходять поперек цегли (не бiльше однiii довжиною 40 мм включно).

За гранулометричному складу пiсок переважно середньозернистий. Середнiй розмiр зерен коливаiться в межах 0,9-2,6 мм, з домiшкою бiльш великоi фракцii зерен i маi кутасту полуокатану форму. Колiр пiску варiюiться вiд свiтло-жовтих до темно-бурого вiдтiнкiв. Хiмiчний склад пiску: SiO2 - 97,26% P2O5 - 0,021% ; Al2O3 - 0,93% K2O5 - 0,20%; Fe2O3 - 0,62% Na2O - 0,08%; CaO - 0,39% F2O2 - 0,06%; MgO - 0,13% SO3 - 0,16%.

Питома вага в природному станi 1200 кг/м3. Питома вага пiску в ущiльненому станi 1500 кг/м3 - 1870 кг/м3. Якiсть пiскiв вiдповiдаi вимогам ДСТУ БВ. 2. 7-32-93 ВлПiсок щiльний, природний для будiвельних матерiалiв, виробiв, конструкцiй та робiтВ». Шлакопортландцемент ШПЦ III/А-400 ДСТУ БВ. 2. 7-46-96 призначений для спецiальних i загально будiвельних робiт. Властивостi цементу. Висока дисперснiсть зернового складу цементу, отриманого в замкнутому циклi помелу, суворо дозоване введення добавок дозволяють отримати цементний камiнь однаково щiльний по всiй глибинi. Це заважаi його руйнуванню при заморожування i вiдтаваннi, при потрапляннi в мiкротрiщини атмосферноi вологи, агресивних розчинiв органiчних i мiнеральних сполук, морських i ТСрунтових вод.

Фiзико-механiчнi властивостi ПЦ III/А-400: питома поверхня S = 350 м2/кг; об'iмна вага в рихлому станi - 1010 кг / м 3; термiни схоплювання: початок - 3. 5 год. , Кiнець - 6 год. ; мiцнiсть при стисненнi: у вiцi 2 дiб - не нижче 20 МПа; у вiцi 28 дiб - не нижче 40 МПа; мiцнiсть при пропарюваннi - не нижче 27 МПа.

РЖнструменти

Кельма (рис. 1 а) являi собою вiдшлiфовану з обох сторiн сталеву лопатку з дерев'яною або пластиковою ручкою. Кельма призначена для розрiвнювання розчину по кладцi, заповнення розчином вертикальних швiв i пiдрiзування у швах зайвого розчину. Можна сказати що кельма - це основний iнструмент каменяра.

Розчинна лопата (рис. 1 б), розчинна лопата призначена для роботи з розчином, а саме подання та розстилання розчину на стiнi. Лопатою також перемiшують розчин у ящику i розрiвнюють його мiж верстами пiд забутку.

Розшивки (рис. 1 в) служать для обробки швiв. За допомогою розшивок швах надають певну форму. Профiль поперечного перерiзу i розмiри розшивок повиннi вiдповiдати заданiй формою i товщинi швiв. РЖснують розшивки для опуклих швiв i для увiгнутих швiв. Молоток-кирка (рис. 1 г) застосовуiться для рубки цiлоi цегли або каменю, наприклад черепашнику на половинки, четвертинки i т. п. , а також для тесанням цегли або каменю.

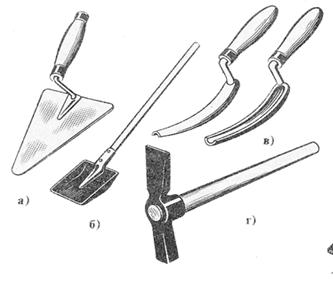

Рис. 1

Наступнi iнструменти використовуються для перевiрки якостi кладки i називаються контрольно-вимiрювальними. Схил (рис. 2 а). З допомогою схилу вивiряi вертикальнiсть стiн, простiнкiв, стовпiв i кутiв кладки. Область застосування схилу залежить вiд його маси, наприклад схилом масою 200-400 грам перевiряють правильнiсть кладки по ярусах i в межах висоти поверху; схил масою 600-1000 грам служить для перевiрки зовнiшнiх кутiв будiвлi в межах висоти кiлькох поверхiв.

Це пов'язано з тим, що бiльш легкий схил притягуiться до поверхнi будiвлi пiд дiiю сил гравiтацii, тим самим спотворюючи вимiр вертикальностi. Будiвельний рiвень (рис. 2 д). Випускаiться довжиною 300, 500 i 700 мм. Служить для перевiрки горизонтальностi i вертикальностi кладки. На корпусi рiвня закрiпленi двi склянi трубки-ампули, зiгнутi по кривiй великого радiусу, наповненi рiдиною незамерзаючоi так, що в них залишаiться невеликий повiтряний бульбашку. Також зараз доступнi в продажу рiзнi види рiвнiв зарубiжних виробникiв. Якщо рiвень знаходиться в горизонтальному положеннi, бульбашка, пiднiмаючись вгору, зупиняiться посерединi мiж подiлками ампули. Зсув бульбашки лiворуч або праворуч вiд цього положення показуi, що поверхня, на яку встановлено рiвень, не горизонтальна, i чим бiльше ii нахил до горизонту, тим бiльше змiщуiться бульбашка вiд середнього положення. Завдяки тому, що трубки розташованi в двох напрямках, рiвнем можна перевiряти не тiльки горизонтальнi, але i вертикальнi площинi.

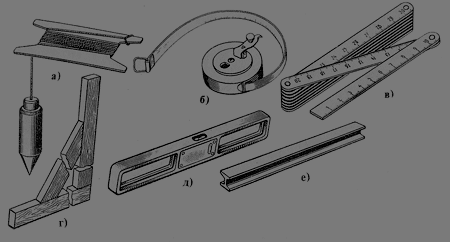

Рис. 2

Правило (рис. 2 е). Ранiше правилом називалася вiдшлiфована дерев'яна рейка перетином 30х80 мм, довжиною 1,5-2 м. Зараз же правила виготовляють також з дюралюмiнiю у виглядi Н-подiбного профiлю довжиною 1,2 м. За допомогою правила перевiряють якiсть лицьовоi поверхнi кладки.

Дерев'яний трикутник (рис. 2 г). Маi довжину сторiн 500х700 мм i застосовуiться для перевiрки прямокутностi закладаються кутiв.

Також для вимiрювання рiзних вiдстаней при зведеннi цегляноi кладки незайвими будуть звичайна рулетка (рис. 2 б) i / або складаний метр (мал. 2 в).

Шнур. Кручений шнур товщиною 3 мм, який натягують при кладцi верст мiж порядовки i маяками. Шнур користуються при кладцi як орiiнтиром для забезпечення прямолiнiйностi i горизонтальностi рядiв кладки, а також однаковоi товщини горизонтальних швiв. За допомогою шнура визначають, який стан повинен мати на верстi кожна укладаiма цегла.

Технологiя мурування стовпчикiв пiд лаги

Спочатку знiмають верхнiй шар ТСрунту (приблизно 20 см),потiм кладуть шар глини змiшаноi з пiском (1:4), товщина шару 15-20 см, старанно утрамбовують. Перед початком кладки мiсця встановлення стовпчикiв розмiчають. Крайнi iх ряди, за якими будуть укладенi лаги уздовж стiн, встановлюють впритул, а крайнi стовпчики кожного ряду - з вiдступом на пiв цеглини. Потiм готують основу пiд опорнi стовпчики, ii можна зробити з сумiшi цементу, пiску i гравiю (1:3:6). З обрiзних дощок шириною 10 см робимо опалубку(Рис. 3. )

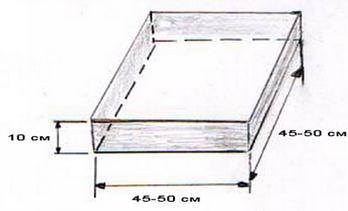

Рис. 3. Опалубка пiд стовпчики

На пiдготовленiй основi робимо опорнi стовпчики пiд лаги

Рис. 4. Установка опорних стовпчикiв пiд лаги

Опорнi стовпчики робимо з цегли в два або бiльше рядiв по висотi i в пiвтора цегли по сторонi (квадрат). Цеглу кладемо на цементно-пiщаний розчин:

- 1 частина цементу

- 3 частини пiску

Оскiльки кiнцi лаг будуть укладатися на поверхню цоколя, то цоколь i слугуватиме орiiнтиром висоти опорних стовпчикiв - висота опор, повинна вiдповiдати висотi цоколя.

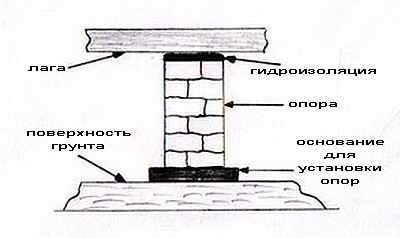

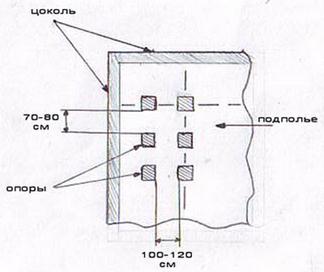

Рис. 5. Розмiщення опорних стовпчикiв

Опорнi стовпчики мають бути викладенi в ряд на вiдстанi 100-120 см один вiд одного, вiдстань мiж рядами з опорних стовпчикiв один вiд одного (вiдстань мiж лагами 70-80см)

Вiдстань в ряду стовпчикiв вздовж лаги залежить вiд висоти лаги. Зазвичай лаги беруть висотою 8 см iз брусiв 6x8 см або з полу брусiв дiаметром 16 см. У цьому випадку зазначена вiдстань повинна становити 80-100 см.

Зручнiше виконувати кладку з однорядною перев'язкою вдвох. Одна людина готуi мiсце, розкладаi цеглу, подаi розчин, а iнший викладаi. Верх стовпчикiв повинен бути на одному рiвнi i вiдповiдати заданiй вiдмiтцi. Кладку перевiряють за допомогою двометровоi рейки i рiвня. РЗх прикладають до стовпчикiв у всiх напрямках.

Кладку будь-яких конструкцiй та iх елементiв а також укладання цегли пiд опорними частинами слiд починати i закiнчувати точковими рядами.

Органiзацiя робочого мiсця

Правильна органiзацiя робочого мiсця вимагаi, щоб на ньому завжди до початку роботи був пiдготовлений запас цегли в розмiрi двогодинноi потреби. Пiд час кладки цей запас поповнюiться. Розчини, що мiстять цемент, завантажують у ящики за 10-15 хв. до початку роботи. Приступаючи до пiдготовки робочого мiсця, перш за все розставляють ящики для розчину i укладають катального ходу, потiм розмiщують пiддони або контейнери з цеглою.

Рацiонально ланкою ВлдвiйкаВ» вести кладку стовпчикiв. У таку ланку входить муляр 4-5-го розряду i муляр 2-го розряду. Квалiфiкований муляр веде всi процеси кладки i контролюi якiсть робiт. Пiдсобний робiтник подаi розчин i цеглу. Недолiк органiзацii працi в ланцi ВлдвiйкаВ» полягаi в тому, що всi операцii, як складнi, так i простi, часто веде квалiфiкований муляр.

Рис. 6. Органiзацiя робочого мiсця i працi мулярiв:

а - робоче мiсце; б - графiк продуктивностi працi мулярiв: в - робота ланки-ВлдвiйкиВ»: 1 - ящики з розчином; 2 - пакети цегли; 3 - лiнiя збiльшення висоти кладки; I - III - зони (робочий, матерiалiв i транспорту); Н - муляр нижчого розряду; В - муляр вищого розряду

Оцiнка якостi

Кладку стiн i iнших конструкцiй iз цегли виконують вiдповiдно до Правил виробництва й приймання робiт, згiдно з Будiвельними Нормами й Правилам, дотримання яких забезпечуi необхiдну мiцнiсть конструкцiй i високу якiсть робiт

Пiд час роботи муляр стежить за тим, щоб застосовувалися цегла й розчин, зазначенi в робочих кресленнях, а горизонтальнi й вертикальнi шви були добре (повнiстю) заповненi розчином. Не можна допускати пустошовки у вертикальних швах у тiлi кладки. Це послабляi ii, знижуi довговiчнiсть. По ходу кладки муляр регулярно перевiряi перев'язку й шви кладки, вертикальнiсть, горизонтальнiсть i прямолiнiйнiсть поверхонь i кутiв, установку закладних деталей i зв'язкiв, якiсть поверхонь кладки.

Для перевiрки якостi кладки муляр користуiться наявними в його розпорядженнi iнструментами Правильнiсть закладки кутiв стовпчикiв контролюють дерев'яним косинцем, горизонтальнiсть рядiв стовпчикiв - правилом i рiвнем не рiдше двох раз на кожному ярусi кладки. Для цього правило кладуть на кладку, ставлять на нього рiвень i, вирiвнявши його по обрiю, визначають вiдхилення кладки вiд горизонталi. Вертикальнiсть поверхонь стiн i кутiв кладки перевiряють рiвнем i схилом не рiдше двох раз на кожному ярусi кладки.

Перiодично перевiряють товщину швiв. При цьому товщина окремих вертикальних швiв повинна бути не менш 8 i не бiльш 15мм, горизонтальних не менш 10 i не бiльш 15мм. Стовщення швiв проти передбачених правилами можна допускати лише у випадках, застережених проектом; при цьому розмiри стовщених швiв повиннi вказуватися в робочих кресленнях Правильнiсть повноти заповнення швiв (вертикальних i горизонтальних) розчином перевiряють, виймаючи в рiзних мiсцях окремi цегли виложенного ряду .

Пiсля закiнчення кладки кожного ряду слiд проводити iнструментальну перевiрку горизонтальностi й оцiнок верху кладки незалежно вiд промiжних перевiрок горизонтальностi ii рядiв.

Нормування працi ,вартiсть робiт та витратних матерiалiв

Удосконалення нормування працi у будiвництвi в умовах ринковоi економiки i актуальним, оскiльки нормування працi виступаi як засiб встановлення та забезпечення контролю над величиною затраченоi працi, що сприяi зростанню продуктивностi працi, забезпеченню ритмiчностi та ефективностi будiвельного виробництва. За допомогою норм працi визначаються необхiднi затрати робочого часу на виконання будiвельних, монтажних та ремонтно-будiвельних робiт (далi тАФ будiвельнi роботи); розраховуються чисельнiсть працiвникiв та розмiр оплати iх працi; розробляються кошториснi норми; здiйснюiться поточне, перспективне та прогнозне планування тощо. Органiзацiя нормування працi у будiвельнiй галузi регламентуiться законодавством Украiни, нормативними документами Мiнiстерства працi та соцiальноi полiтики Украiни, Державного комiтету Украiни з будiвництва та архiтектури. Нормування працi працiвникiв, зайнятих у будiвництвi, базуiться на системi норм працi, що складають нормативну базу з працi. Для нормування працi працiвникiв у будiвництвi застосовують такi види норм працi: норми часу; норми виробiтку; норми обслуговування; норми чисельностi. Найбiльш розповсюдженими у будiвництвi i норми часу, якi застосовуються для вiдрядноi оплати працi робiтникiв. При почасовiй оплатi працiвникам встановлюються нормованi завдання. Якщо робочий процес виконуiться будiвельною машиною, норма часу встановлюiться для цiii машини в машино-годинах (машино-хвилинах тощо). Норма часу для робiтникiв, якi керують машиною чи обслуговують ii, дорiвнюi добутку чисельностi цих робiтникiв i норми часу машини та вимiрюiться в людино-годинах (людино-хвилинах тощо).

Робiтникiв, щойно прийнятих у будiвельну органiзацiю, роботодавець повинен до початку виконання доручених iм робiт ознайомити з дiючими в нiй формами i системами оплати працi, нормами працi, тарифними сiтками тощо, передбаченими колективним договором. Процес впровадження нових норм працi, як правило, не може тривати бiльш як три мiсяцi. Норма вважаiться впровадженою, якщо бiльш нiж 2/3 робiтникiв виконують ii не менш нiж на 90тАУ100 вiдсоткiв. В усiх будiвельних органiзацiях незалежно вiд форм власностi, органiзацiйно-правових форм та пiдпорядкування норми працi для робiтникiв вiком до 18 рокiв установлюються у вiдповiдностi до законодавства, враховуючи скорочену тривалiсть робочого дня.

Для робiтникiв, яких прийнято на роботу в будiвельну органiзацiю пiсля закiнчення загальноосвiтнiх шкiл, професiйно-технiчних навчальних закладiв, курсiв, робiтникiв, якi пройшли навчання безпосередньо на виробництвi, а також в iнших випадках, передбачених законодавством, установлюються зниженi норми виробiтку за погодженням з профспiлковим комiтетом або iншим уповноваженим на представництво трудового колективу органом.

Вартiсть мурування опорних стовпчикiв пiд лаги- 10 грн за 1 стовпчик

Вартiсть матерiалiв:Цегла рядова 0. 80-1. 0 за 1 шт

Пiсок 100 грн за 1 тону

Цемент М-400 мiшок 25 кг тАУ 25 грн

Технiка безпеки

Безпека на виробництвi забезпечуiться при дотриманнi правил i приймань виконаних робiт. До виконання кам'яних робiт допускаються особи чоловiчоi статi, якi мають професiйнi навички i пройшли:

- медичний огляд у порядку, встановленому Мiнiстерством охорони здоров'я Украiни;

- навчання та перевiрку знань правил технiки безпеки;

- вступний i первинний iнструктаж з охорони працi на робочому мiсцi.

Забороняiться залучення жiнок до виконання кам'яних робiт.

Забороняiться вживати, а також перебувати на робочому мiсцi, територii органiзацii або в робочий час в станi алкогольного, наркотичного або токсичного сп'янiння. Палити дозволяiться тiльки в спецiально встановлених мiсцях.

Усi iнструменти й пристосування необхiдно використовувати вiдповiдно до iхнього призначення. Перед роботою засвiдчують, що iнструменти справнi: правильно й мiцно насадженi на ручки, робочi поверхнi iнструментiв рiвнi, без задирок; ушкодженi або деформованi iнструменти використовувати не можна. Рукоятки ударних iнструментiв повиннi мати овальний перетин i потовщення до вiльного кiнця. Це створюi зручнiсть в роботi каменяра i сприяi пiдвищенню безпеки. При помаху i ударах така рукоятка не вислизаi з рук.

Працювати каменяр повинен у рукавицях або напальчниках, якi захищають шкiру вiд стирання.

Мiж штабелями матерiалiв i стiною залишають робочий прохiд шириною не менш 60см.

Лiтература

1. СНиП III-04-80 Техника безопасности в строительстве.

2. СНиП 12-03-99 Безопасность труда в строительстве.

3. ГОСТ 379-79 "Кирпич и камни силикатные. Технические условия".

4. Технология строительного производства. Учебник / А. А. Афанасьев, Н. Н. Данилов, В. Д. Копылов тАУ М. : Высш. шк. , 2001.

5. Технология строительного производства: Учебник/Литвинов О. О. , Беленев Ю. И. , Бубура Г. М. и др. : Под ред. О. О. Литвинова и Ю. И. Беленева. -Киев

6. РЖ. РЖщенко Технологiя камтАЩяних робiт i монтажних робiт тАУ тАЬВ. ШтАЭ 1991р

7. П. В. Крищенко Матерiалознавство для будiвельникiв тАУ К. тАЬТехнiкатАЭ 1996р

8. А. С. Нiкулiна КамтАЩянi роботи 1-а, 2-а, 3-я частини тАУ К. тАЬВiкторiятАЭ 2001р
