1. Усиление конструкций покрытий одноэтажных промышленных зданий

Усиление конструкций покрытия одноэтажных промышленных зданий в условиях действующего предприятия выполняют с рабочих настилов или с мостовых кранов, оборудованных монтажным рабочим настилом. При усилении нижних поясов стропильных ферм, связей, опорных участков плит работы производят с монтажного рабочего настила, установленного на мостовом кране. До начала работ следует переоборудовать мостовой кран, для чего необходимо отключить троллеи и обеспечить электропитание через электрический кабель. При необходимости усиления стоек, раскосов, верхних поясов стропильных ферм, замены световых фонарей на светоаэрационные и т.п. работы выполняют по захваткам с использованием рабочего настила, устроенного по временным металлическим прогонам, закрепленным к нижним поясам стропильных ферм. По профнастилу укладывают деревянные трапы для перемещений рабочих и дощатый настил, с которого выполняют работы. К рабочим местам конструкции подают в зависимости от условий производства работ, самоходным монтажным краном, крышевым краном либо с помощью лебедки и монтажных блоков. Складирование конструкций усиления на рабочих настилах и мостовом кране допускается в пределах нагрузок, указанных в рабочей документации.

2. Производство опалубочных работ (начиная с конвейерной укладки)

Конвейерная укладка бетонной смеси столь же производительна, как и трубопроводная, а себестоимость работ значительно ниже. Для подачи смеси могут быть использованы секционные конвейеры, разработанные в ЦНИИОМТП. Недостаток применения конвейеров (табл. 2.1, 2.2) тАУ необходимость располагать их на отметке пола в цехе и перекрывать пролет, что затрудняет перемещение грузов и рабочих в цехе. Но при соответствующих технико-экономических обоснованиях конвейеры могут размещаться на приподнятых над полом мостках или подвешиваться к порталам.

Таблица 2.1. Ленточные конвейеры

Таблица 2.2. Ленточные бетоноукладчики

В конструкциях, возводимых в инвентарных, несъемных или стационарных (неинвентарных) опалубках при объемной массе от 1800 кг/м3 и выше и при осадке конуса 20тАУ80 мм бетонная смесь уплотняется глубинными и поверхностными вибраторами (табл. 2.3) и вибропакетами, подвешиваемыми на манипуляторах.

Таблица 2.3. Вибраторы

Учитывая стесненность фронта работ при реконструкции объектов, следует всегда отдавать предпочтение укладке высокоподвижных (литых) смесей с использованием суперпластификаторов. Применение пластифицированных смесей накладывает, естественно, ограничения на некоторые параметры укладки. Так, конвейеры могут быть использованы при осадке конуса смеси, не превышающей 15 см, а угол наклона звеньев конвейера не должен превышать 18В°. При подаче смеси по трубам ее подвижность падает. Возрастают нагрузки от бокового давления смеси на опалубку. Основной эффект применения литых смесей тАУ резкое сокращение продолжительности вибрационного уплотнения.

В качестве пластифицирующих добавок (табл. 2.4) в настоящее время используют около 30 продуктов химического производства и побочных продуктов ряда других производств. Стоимость, пластифицирующий эффект и степень влияния на физико-механические свойства бетонов различны.

Таблица 2.4. Рациональные области применения суперпластификаторов

Примечание. МЛС тАУ модифицированные лигносульфонаты на основе концентратов магнийбисульфитного щелока (ТУ 38.302111 тАУ 81; цена 70 руб./т); С-3 тАУ сульфинированные нафталиноформальдегидные смолы (ТУ 6тАУ14тАУ625тАУ80; 340 руб./т); 10тАУ03 тАУ сульфинированные меламиноформальдегидные смолы (ТУ 44тАУ3тАУ505тАУ82; 1500 руб./т); 40тАУ03 тАУ сульфинированные нафталиноформальдегидные смолы (ТУ 38102тАУ58тАУ82).

3. Исправление дефектов конструкций зданий индустриального строительства

У нас в стране за последние десятилетия построено большое количество полносборных индустриальных зданий различных конструкций. Среди них особую заботу вызывают некоторые серии пятиэтажных крупнопанельных домов. Так, в Москве в 60-х годах было построено более 1400 крупнопанельных домов серий К-7, Ш1тАУ32 и П-35. Дома этих серий смонтированы из очень экономичных прокатных панелей. В частности, перекрытия состоят из двух панелей: верхней тАУ пола и нижней тАУ потолка. Эти конструкции по проектным данным должны обеспечивать требуемые прочностные и звукоизоляционные качества перекрытия. Однако большим дефектом таких перекрытий оказался сверхнормативный прогиб тАУ провисание плит потолка до 60 мм против 16 мм, допускаемых нормами.

Второй недостаток таких перекрытий тАУ недопустимая зыбкость полов во многих домах вследствие невнимательной установки панелей пола и в особенности из-за некачественных уплотняющих прокладок в перекрытиях. Кроме того, звукопроводность в таких перекрытиях превышает нормативные пределы и в них иногда появляется металлический звук наподобие звона.

Для устранения прогиба панели потолка было предложено много различных способов. На рис. 116 показаны некоторые из этих способов, отличающихся существом инженерных решений. Предложение МНИИТЭП (С.Н. Рылло) заключается в установке поперек панели в двух местах балочек из двух уголков В75X75 мм с последующим оштукатуриванием их (рис. 116, а). С помощью таких уголков панель можно довести не только до горизонтального положения, но и несколько превысить его в средней части. Уголки приваривают к опорным уголкам 100X100 мм, вставляемым в зазор между несущей стеной и потолочной панелью. После установки таких балочек вид потолка ухудшается, сам же способ достаточно трудоемок.

Специалисты МНИИТЭП предложили также размещать уголки в пропилах панели (рис. 116, б), что дает возможность уменьшить выступы балочек со 110 до 30 мм.

Совершенно другой принцип конструкции был предложен Л.А. Дудышкиной из Академии коммунального хозяйства РiСР. Основу его составляют хомутики, прикрепляемые к поперечным ребрам потолочной панели и снабжаемые тяжами, с помощью которых можно выправить потолки. Затем к стержням приваривают сетку и оштукатуривают. Потолок получается гладкий.

Подобным же решением является способ инженера Н.М. Козлова (Мосжилниипроект), основным отличием которого от предыдущего является введение парных тяжей со стягиванием их в горизонтальной плоскости, что дает возможность уменьшить толщину штукатурного слоя до 25 мм (рис. 116, г).

Другое предложение того же автора (рис. 116, д) состоит в подтягивании потолочной панели к панели пола с помощью хомутиков, надеваемых на пересечения ребер верхней панели. Уменьшение высоты равно 25 мм, потолок гладкий. Применение этого способа возможно, правда, только при целесообразности полном замены полов.

Для улучшения звукоизоляции была выявлена необходимость проверять и заменять прокладки между панелями стен и перекрытий, для чего приходится нарушать цельность конструкции полам и потом восстанавливать ее.

Для устранения зыбкости пола в домах с двухскорлупными перекрытиями было разработано два способа. Первый тАУ перекрытие конструкции пола, очистка верхней панели с помощью пескоструйного аппарата и укладка слоя мелкозернистого бетона порядка 20тАУ25 мм. При больших размерах вибрации в тех же операциях требуется дополнительный слой бетона армировать. При этом приходится обнажать в ряде мест арматуру панели, чтобы дополнительную арматуру соединить с имеющейся сваркой. Металлический звук в перекрытиях возникает при невыполнении в ряде комнат предусмотренного проектом бетонирования крепежных деталей для электросветильников. Этот дефект устраняют надеванием на крепежную деталь пластиковой трубки. Для этого пробивают отверстие в потолочной панели рядом с местом крепления светильника и извлекают крепежную деталь.

Характерный дефект свойствен домам серии I-515, которых было построено более 2000. В этих домах чердачное перекрытие выполнено из плит марки НЧП (новые чердачные плиты), представляющих собой тонкие прокатные панели с наложенным на них при изготовлении теплоизолирующим материалом. Такие плиты кое-где начали провисать.

Разработан ряд способов и конструкций для выправления этих прогибов. Первым способом является укладка двутавровых балок №30 вдоль плит НЧП со стены на стену с шагом 6 м. По плитам в середине пролета укладывают два швеллера №20 и крепят к последним подвески с винтами и гайками, что дает возможность подтягивать и регулировать положение каждой из плит (рис. 117, а). Применение такой конструкции кардинально решает задачу, однако для устранения прогибов требуется много прокатного металла.

Более экономичным решением являются предложенные в СКБ Моспромстройматериалов авторами плит НЧП местные накладки прокатных профилей с подтягиванием их по тому же принципу, что и в первой конструкции (рис. 117, б).

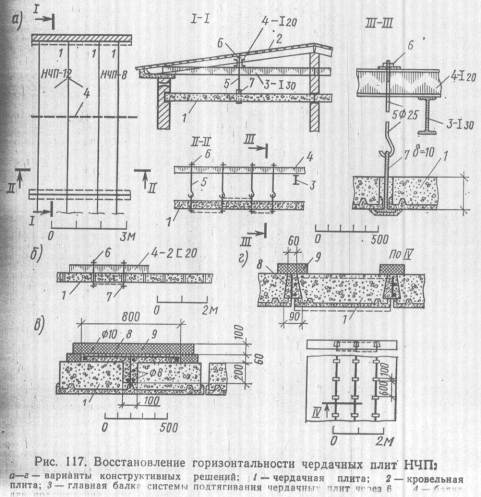

Мосжилниипроектом предложены конструкции (рис. 117, в, г). основанные на устройстве борозд в двух соседних плитах с установкой в борозде каркаса и замоноличиванием или в виде ряда шпонок из монолитного железобетона. Перед осуществлением этих корректирующих конструкций плиты НЧП требуется поднять до проектного положения с помощью стоек и клиньев.

Дефекты, выявляемые в процессе эксплуатации полносборных зданий, объясняются недостаточной проверкой новых конструктивных решений во времени.

4. Модуль крупности; содержание глинистых частиц

Способом отмучивания испытание рекомендуется вести в такой последовательности.

1. Отобрать пробу сухого песка, просеять сквозь сито 5 мм, взять навеску 100 г. и перенести навеску песка в мерный цилиндр вместимостью 2тАУ2,5 л.

2. Влить в цилиндр 1 л дистиллированной воды, прилить 3тАУ 4 см³ 25%-го раствора аммиака (для пептизации глинистого вещества), затем тщательно перемешать стеклянной палочкой с резиновым наконечником содержимое цилиндра и оставить в покое на 2 мин, после чего сифоном с загнутым концом (предварительно наполненным водой) слить суспензию в 2-л колбу.

3. Долить в цилиндр 400 см³ дистиллированной воды, тщательно перемешать, оставить в покое на 2 мин и снова слить суспензию в туже колбу. Так повторять до тех пор, пока после 2-мин покоя вода над слоем песка не станет прозрачной.

4. Содержимое колбы взболтать, перемести в два мерных литровых цилиндра, перемешать суспензию, затем поочередно ввести в каждый цилиндр ВлуспокоительнуюВ» стеклянную пластинку шириной 5 см, длимой около 45 см. Через 2тАУ3 сек осторожно пластинку вынуть.

5. Стеклянным сифоном с загнутым концом, который опустить в цилиндр до глубины 100 мм, отобрать 100 см³ суспензии в мерную колбу вместимостью 100 см³ и взвесить колбу с суспензией с точностью до 0,01 г.

В таком же порядке отобрать 100 см³ суспензии из второго цилиндра в другую мерную колбу и взвесить.

6. Освободить поочередно колбы от содержимого, сполоснуть, наполнить дистиллированной водой, обтереть насухо и, взвесить с точностью до 0,01 г.

Скорость падения частиц в воде зависит от температуры, поэтому пробы суспензии из цилиндра надо отбирать за определенное время.

7. Вычислить содержание глинистых частиц с точностью до 0,1% по формуле

Г = 3,22 (g₁ тАУ g₂),

где g тАУ масса колбы с водой в г;

g₁ тАУ масса колбы с суспензией в г.

8. За показатель содержания глинистых частиц принимают среднеарифметическое из двух определений.

Способом испытание рекомендуется вести в такой последовательности.

1. Отобранную пробу песка высушить, пропустить сквозь сито 5 мм и взять навеску 100 г. в фарфоровой чашке.

2. Взятую навеску растереть пестиком с резиновым наконечником, просеять сквозь сито 1,25 мм и всыпать Влпоровну в два мерных цилиндра так, чтобы после уплотнения (легким постукиванием упругим предметом) объем песка был 5 см³.

3. Песок в каждом цилиндре разрыхлить, влить 50тАУ70 см³ дистиллированной воды, тщательно перемешать, добавить в качестве коагулятора 3 см³ 5%-го раствора хлористого кальция, долить водой до отметки 100 и оставить в покое тАУ на 10тАУ20 ч.

4. Подсчитать (приращение объема Н¹ песка по формуле:

,

где V тАУ объем песка в см³; тАУ объем песка после набухания в см³.

5. Определить количество глинистых частиц по приращению объема на 1 см³ песка при его увлажнении.

или по формуле:

Г =Н. 11,3,

где Г тАУ содержание глинистого вещества; Н тАУ приращение объема.

Содержание органических примесей (методом колориметрической пробы) определяют следующим образом.

Пробу песка объемом 130 см³ помещают в мерный цилиндр объемом 250 см³ и заливают 3%-м раствором едкого натра до отметки 200. Далее поступают так же, как при определении содержания органических (примесей в гравии).

5. Окраска поверхностей водными красящими составами; окраска внутренних поверхностей масляными, лаковыми синтетическими составами

Окраска поверхностей водными красящими составами.

При выполнении этих работ необходимо соблюдать следующие технологические процессы (табл. 5.1).

Контролируя приемку работ, выполненных водными красящими составами, следует проверять выполнение следующих условий: окраска должна соответствовать проекту и образцам пробных покрасок и утвержденным эталонам; окрашенные поверхности должны быть однотипны, тщательно растушованы или проторцованы; на общем фоне окрашенных поверхностей не должны быть видны пятна, полосы, потеки, брызги, волоски от кистей, отмеливание поверхностей и какие-либо местные исправления; на расстоянии 3 м от окрашенной поверхности не должны быть заметны следы кисти (при простой окраске следы кисти допускаются).

Клеевую окраску поверхностей принимают после полной ее просушки.

Окраска внутренних поверхностей масляными, лаковыми синтетическими составами.

Применяемые материалы и составы, заменяющие полностью или частично натуральную олифу, должны соответствовать стандартам и техническим условиям.

Применение клеевых шпаклевок под масляные окраски по штукатурке не допускается.

Применять клеевые шпаклевки под масляные и лаковые окраски допускается только при окраске деревянных поверхностей (кроме дощатых полов), внутри помещений.

Окраску
