Отопление и вентиляция жилого здания

Общая часть

Климатическая характеристика района строительства

1. Теплотехнический расчет ограждающих конструкций

1.1 Сопротивление теплопередаче наружных стен

1.2 Сопротивление теплопередаче подвального перекрытия

1.3 Сопротивление теплопередаче чердачного перекрытия

1.4 Сопротивление теплопередаче наружных дверей и ворот

1.5 Сопротивление теплопередаче заполнений световых проёмов

1.6 Сопротивление теплопередаче внутренних стен и перегородок

2. Отопление здания

2.1 Расчёт теплопотерь через ограждающие конструкции

2.2 Затраты теплоты на нагрев инфильтрирующегося воздуха

2.3 Результаты расчета

3. Определение поверхности нагрева и числа элементов отопительных приборов

3.1 Расчет отопительных приборов

3.2 Расчет чугунных секционных радиаторов

4. Расчет водоструйного элеватора и расширительного бака

4.1 Подбор элеватора

5. Гидравлический расчет системы водяного отопления

5.1 Методика расчета

6. Вентиляция здания

6.1 Определение воздухообмена в помещении

6.2 Аэродинамический расчёт систем вентиляции

Список использованной литературы

Введение

Общая часть

В данном курсовом проекте необходимо разработать системы отопления и вентиляцию жилого здания.

Исходные данные для проектирования:

В· Число этажей тАУ 2;

В· Число секций тАУ 1;

В· Высота этажа тАУ 2,9 м;

В· Место нахождения здания тАУ г. Могилев;

В· Ориентация здания тАУ северо-запад;

В· Конструктивные решения элементов здания:

¾ стены тАУ дерево сосна;

¾ утеплитель стен тАУ плиты жесткие минераловатные на синтетическом связующем;

¾ утеплитель полов тАУ пенополиуретан;

¾ утеплитель перекрытия тАУ маты и полосы из стеклянного волокна;

В· Наличие подвала тАУ есть;

В· Наличие чердака тАУ есть;

В· Система отопления тАУ однотрубная с верхней разводкой;

В· Марка отопительного прибора тАУ МС 140-108

В· Температура воды наружной сети - 135⁰

В· Располагаемое давление тАУ 130 кПа.

В здании запроектирована система вентиляции с естественным побуждением. Приток воздуха осуществляется через микротрещины в оконных проёмах (естественная вентиляция), вытяжка тАУ из кухонь и совмещённых санузлов.

По приложению А.3 методических указаний [1] принимаем параметры наружного воздуха:

В· наиболее холодных суток обеспеченностью 0,92: тАУ29 В°С

В· наиболее холодной пятидневки обеспеченностью 0,92: тАУ25 В°С.

По приложению П.1 параметры внутреннего воздуха составляют:

В· жилая комната тАУ 18 В°С;

В· кухня 15 В°С;

В· совмещённый санузел тАУ 25 В°С

В· лестничная клетка тАУ 15 В°С.

Примечание:

1 При расчетах учитываем, что в угловых помещениях квартир расчетная температура воздуха должна быть на 2В°С выше указанной.

2 Относительная влажность воздуха в помещениях составляет 55 %.

Климатическая характеристика района строительства определяется по СНБ 2.04.02-2000 и Изменение № 1 СНБ 2.04.02-2000

Таблица 3.1 тАФ Климатические параметры холодного периода года

Таблица 3.2 тАФ Климатические параметры теплого периода года

Таблица 3.3 тАФ Средняя месячная и годовая температура воздуха

Таблица 3.4 - Средняя за месяц и за год суточная амплитуда температуры воздуха, ºС

Таблица 3.5 тАФ Среднее за год число дней с температурой воздуха ниже и выше заданных пределов, c переходом температуры воздуха через 0 В°С в течение суток.

Таблица 3.9 - Средняя месячная и годовая относительная влажность, %

ВлТаблица 3.10 тАФ Снежный покров

Таблица 3.12 - Средняя за месяц и за год продолжительность солнечного сияния, час

Таблица 3.13 - Месячные суммы прямой солнечной радиации на горизонтальную и вертикальные поверхности различной ориентации при ясном небе, МДж/м²

Таблица 3.14 - Месячные суммы суммарной солнечной радиации на горизонтальную и вертикальные поверхности различной ориентации при ясном небе, МДж/м²

1 Теплотехнический расчет ограждающих конструкций

Теплотехнические показатели строительных материалов

Таблица А.1 Выборка из приложения А (обязательное)
ТКП 45-2.04-43-2006

1.1 Сопротивление теплопередаче наружных стен

Целью данного раздела работы является определение толщины теплоизоляционного слоя и термического сопротивления теплопередаче строительной конструкции.

Термическое сопротивление слоя многослойной конструкции R, , определяется по формуле:

, (1.1)

где δ_i тАУ толщина слоя, м;

λ_i тАУ коэффициент теплопроводности материала многослойной

конструкции, принимаемый по приложению А [2]

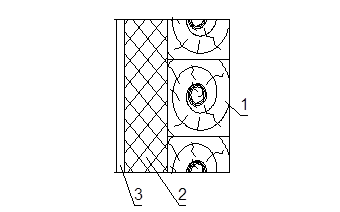

Рисунок 1 тАУКонструкция наружной стены.

1. Брус тАУ сосна.

2. Маты минераловатные.

3. Цементно-песчаный р-р

Сопротивление теплопередаче ограждающей конструкции , определяется по формуле:

(1.2)

где R, R, R, RтАУ термическое сопротивление отдельных слоёв

конструкции, , определяется по формуле 1.1.;

тАУ коэффициент теплоотдачи внутренней поверхности ограждающей

конструкции,, принимаемый по таблице 5.4 [2].;

=8,7 ;

тАУ коэффициент теплоотдачи наружной поверхности ограждающей конструкции для зимних условий,, принимаемый таблице А.5 [1], = 23;

Подставляя в формулу 1.2 значения термических сопротивлений отдельных слоёв конструкции ограждающей поверхности и приравнивая значение сопротивления теплопередаче ограждения R к значению нормативного сопротивления теплопередаче R, определяется толщина теплоизоляционного слоя. R, принимается в зависимости от типа ограждения по таблице 5.1[2].

;

;

;

Для достижения рекомендуемого значения сопротивления конструктивно принимаю толщину утеплителя равную 160 мм.

Определяем тепловую инерцию D ограждения по формуле

D = R∙S+R∙S+R∙S, (1.3)

где:

S, S, S,тАУ расчётные коэффициенты теплоусвоения материала отдельных слоёв ограждающей конструкции, , определяемый по таблице П.2 [1],в зависимости от условий эксплуатации Б, определяемых по таблице 2.1 [1].

S= 4.54 , S= 0.66 ,

S= 11.09.

D = 0,888 ∙4,54 + 3,13∙0,66 + 0,021∙11,09 = 6,32

Полученное значение сопротивления теплопередаче R
