Пассивная противопожарная защита производственного здания
Исходные данные
1. Проектирование планировочной противопожарной защиты здания
2. Проектирование конструктивной противопожарной защиты здания
3. Обеспечение безопасности людей при пожаре
4. Проектирование противодымной защиты здания
5. Проектирование противопожарной защиты здания инженерного оборудования
6. Разработка противопожарных решений при проектировании территории предприятия
7. Итоговые характеристики здания
Введение
С возникновением Республики Беларусь как суверенного государства вопрос о безопасности людей при пожаре и пожарной безопасности, при проектировании, ремонте, строительстве, реконструкции имеет первостепенное значение. В связи с этим на рерритории нашей республики постоянно действуют, разробатываются и дополняются нормы пожарной безопасности.
Основной задачей государственного пожарного надзора является реализация организационных и технических решений, направленных на приведение объектов народного хозяйства в пожаробезопасное состояние.
Основной задачей данного курсового проекта является систематизиация и применение на практике полученных знаний в области проектирования и проверки проектной документации.
Исходные данные для проектирования
Наименование помещения | Категория по НПБ 5-2005 | Численность людей, чел |
Производственные помещения | ||
Участок подготовки сыпучего сырья (А6) | Д | 6 |
Отделение подготовки жидкого сырья (А1) | В | 10 |
Отделение диспергирования (А4) | В | 1 |
Отделение составления эмалей (А2) | А | 2 |
Отделение фасовки (А5) | А | 25 |
Промежуточный склад готовой продукции | Б | 6 |
Административно- бытовые помещения | Количество людей, чел | |
Административные кабинеты | 55 | |
Коференц - зал | 60 | |
Гардеробы | 50 | |
Технико- экономические показатели | Единица измерения | Значение |
Производственного здания | ||
Количество этажей | шт. | 3 |
Высота этажа | м | 3.5 |
Количество координационных осей по горизонтали | шт. | 14 |
Количество координационных осей по вертикали | шт. | 9 |
Расстояние между осями по горизонтали | м | 9 |
Расстояние между осями по вертикали | м | 6 |
Наличие подвала | Нет | |
Наличие технического этажа | Нет | |
Используемое в технологическом процессе вещество | Гексан 12кг | |
Генеральная планировка объекта | ||
Степень огнестойкости здания склада | III | |
Категория здания склада | Д | |
Площадь застройки здания склада | м2 | 500 |
Степень огнестойкости гаражного блока | I | |
Площадь застройки гаражного блока | м2 | 250 |
Количество цистерн с сырьем | 9 | |
Объем одной цистерны | м3 | 9 |
Площадь территории объекта | га | 6 |
Преобладающее направление ветра | С |
1. Проектирование планировочной противопожарной защиты
2.1 Предварительная планировка здания
Исходные данные:
Количество осей:
По горизонтали тАУ 14
По вертикали тАУ 9
Расстояние между осями по горизонтали -9000
Расстояние между осями по вертикали - 6000
Количество этажей тАУ 3.
2.1.1. Определяем требуемую степень огнестойкости и площадь пожарного отсека. Площадь этажа 5616 м2. Количество этажей тАУ 3. Категорию здания предварительно принимаем тАУ А, степень огнестойкости тАУ II согласно приложению ВлГВ» ТКП 45-2.02-34-2005 ВлЗдания и сооружения. Отсеки пожарные. Нормы и правила проектированияВ» площадь пожарного отсека для данной степени огнестойкости 5600 м2. Высоту производственного помещения принимаем 3,5м по условию.
2.1.2. Размещение помещений категорий А и Б по взрывопожарной и пожарной опасности следует предусматривать у наружных стен или на верхнем этаже в многоэтажных зданиях, за исключением случаев, оговоренных в технических нормативно-правовых актах. Не допускается размещать данные помещения в подвальных и цокольных этажах зданий. П 5.1.7 ТКП-45.2.02-92-2007 Ограничение распостранения пожара в зданиях и сооружениях. Объемно планировочные решения и конструктивные решения.
. По условиям технологического процесса помещение отделения подготовки жидкого сырья размещается на 3-м этаже. Отделение фасовки, диспергирования, участок подготовки сыпучего сырья должны распологаться на первом этаже. Отделение проиготовления замесов и составление эмалей должны распологаться на промежуточном этаже. Отделение приготовления щамесов необходимо размещать на этажерке в отделении диспергирования на уровне второго этажа. В производственном здании необходимо разместить административно-бытовые помещения.
2.1.3. Административно-бытовое здание выполняется в форме пристройки (по заданию). Пристройки к помещениям и зданиям категорий А и Б по взрывопожарной и пожарной опасности следует отделять противопожарными стенами 1 типа (п.5.1.3. ТКП-2.02-92-2007).
1.2 Деление здания на пожарные отсеки и секции
Необходимость деления здания на пожарные отсеки по площади отсутствует, так как площадь этажа в пределах противопожарных стен 5616 м2, здание категории А, II степени огнестойкости с числом этажей 3. Допускается увеличивать площадь этажа на:
100 % - при оборудовании здания, за исключением помещений, перечисленных в п. 7 [2], автоматическими установками пожаротушения;
100 % - при размещении здания на расстоянии не более 2 км по дорогам общего пользования от пожарных депо, в боевом расчете которых находится не менее 3 единиц основных пожарных автомобилей;
75 % - при размещении здания на расстоянии не более 2 км по дорогам общего пользования от пожарных депо, в боевом расчете которых находится не менее 2 единиц основных пожарных автомобилей;
50 % - при размещении здания на расстоянии не более 2 км по дорогам общего пользования от пожарных депо, в боевом расчете которых находится не менее 2 единиц основных и специальных пожарных автомобилей.
П 4.4. ТКП 45-2.02-34 - 2005
По функциональному назначению административно-бытовая пристройка отделяется от производственной части здания категории А противопожарной стеной 1-го типа. п 5.1.1 ТКП-45.2.02-92-2007
Таблица 1.1
Пожарные секции
№ | Наименование помещения | Категория по НПБ 5-2005 | Необходимость создания секции | Мероприятия по устройству |
1 | Отделение диспергирования | В | п. 5.6.1 ТКП-45.2.02-92-2007 | Устройство противопожарных перегородок 1-го типа и противопожарных перекрытий 2-го типа с классом пожарной опасности К0. |
2 | Лифтовой холл | п. 5.1.28 ТКП-45.2.02-92-2007 | Перед лифтами в помещениях категорий А и Б по взрывопожарной и пожарной опасности на всех этажах следует предусматривать тамбуры- шлюзы с постоянным подпором воздуха не менее 20 кПа. | |
3 | Отделение фасовки | А | п. 5.6.1 п. 5.6.3 ТКП-45.2.02-92-2007 | Устройство противопожарных перегородок 1-го типа и противопожарных перекрытий 2-го типа с классом пожарной опасности К0. Перед входом в лифтовой холл следует предусматривать тамбур- шлюз с постоянным подпором воздуха не менее 20 Па. Проемы в противопожарных перегородках, отделяющих помещения категорий А и Б по взрывопожарной и пожарной опасности друг от друга и от помещений других категорий, а также коридоров и лестничных клеток, следует отдилять тамбур-шлюзами 2 типа с постоянным подпором воздуха не менее 20 Па. |
4 | Бойлерная | Д | ________ | _________ |
5 | Венткамера приточная | В | п. 5.6.1 ТКП-45.2.02-92-2007 | Устройство противопожарных перегородок 1-го типа и противопожарных перекрытий 2-го типа с классом пожарной опасности К0. |
6 | Отделение подготовки сыпучего сырья | Д | _______ | ______________ |
7 | Промежуточный склад готовой продукции | Б | п. 5.6.1 п. 5.6.3 ТКП-45.2.02-92-2007 | Устройство противопожарных перегородок 1-го типа и противопожарных перекрытий 2-го типа с классом пожарной опасности К0. Перед входом в лифтовой холл следует предусматривать тамбуры- шлюзы с постоянным подпором воздуха не менее 20 Па. Проемы в противопожарных перегородках, отделяющих помещения категорий А и Б по взрывопожарной и пожарной опасности друг от друга и от помещений других категорий, а также коридоров и лестничных клеток, следует защищать тамбур-шлюзами 2 типа с постоянным подпором воздуха не менее 20 Па. |
8 | Отделение составления эмалей | А | п. 5.6.1 п. 5.6.3 ТКП-45.2.02-92-2007 | Устройство противопожарных перегородок 1-го типа и противопожарных перекрытий 2-го типа с классом пожарной опасности К0. Проемы в противопожарных перегородках, отделяющих помещения категорий А и Б по взрывопожарной и пожарной опасности друг от друга и от помещений других категорий, а также коридоров и лестничных клеток, следует защищать тамбур-шлюзами 2 типа с постоянным подпором воздуха не менее 20 Па. |
9 | Отделение подготовки жидкого сырья | В | п. 5.6.1 ТКП-45.2.02-92-2007 | Устройство противопожарных перегородок 1-го типа и противопожарных перекрытий 2-го типа с классом пожарной опасности К0. |
1.3 Размещение помещений в плане и по этажам
Таблица 2.2
№ | Наименование помещения | Требуется разместить по заданию | Требуется разместить по нормам | Ссылки на нормы |
1 | Отделение диспергирования | 1-й этаж у наружной стены | ________________ | ___________ |
3 | Отделение фасовки | 1-й этаж у наружной стены | На верхних этажах у наружных стен | П 5.1.7 ТКП-45.2.02-92-2007 |
4 | Бойлерная | 1-й этаж | __________________ | _____________ |
5 | Венткамера приточная | 1-й этаж у наружной стены | _________________ | _____________ |
6 | Участок подготовки сыпучего сырья | 3-й этаж у наружной стены | _________________ | _____________ |
7 | Промежуточный склад готовой продукции | 2-й этаж у наружной стены | На верхних этажах у наружных стен | П 5.1.7ТКП-45.2.02-92-2007 |
8 | Отделение составления эмалей | 2-й этаж у наружной стены | На верхних этажах у наружных стен | П 5.1.7ТКП-45.2.02-92-2007 |
9 9 | Отделение подготовки жидкого сырья | 3-й этаж у наружной стены | На верхних этажах у наружных стен | П 5.1.7ТКП-45.2.02-92-2007 |
1.4 Размещение помещений другого назначения в здании
Административно-бытовой комплекс выполняем в виде пристройки, согласно п. 5.1.3 ТКП-45.2.02-92-2007, пристройка VII степени огнестойкости. Пристройки к помещениям и зданиям категорий А и Б по взрывопожарной и пожарной опасности следует отделять противопожарными стенами 1- го типа (п.5.6.7 ТКП-45.2.02-92-2007).
1.5 Размещение помещений для инженерного оборудования
1. Помещения распределительных щитов и электрощитовых размещены напервом этаже административно-бытового комплекса. Раздел 4 ПУЭ-86
2. В помещении с инженерным оборудованием установлен один выход через помещения категории А и Б. п 3.86 СНБ-2.02.02-2001
3. Помещения отделены от помещений категорий А, Б, В1-В3 противопожарными перегородками 1-го типа и противопожарными перекрытиями 2-го типа с классом пожарной опасности К0 п.5.6.1. ТКП 45-2.02-92-2007
4. Помещения для лифтового оборудования размещены на кровле
5. Ограждающие конструкции ЛМ имеют предел огнестойкости REI-15 для несущих, EI-15 для ограждающих с классом пожарной опасности К0 п3.43 СНБ-2.02.02-2001
1.6 Выбор типа, количества и размещения лестниц и лестничных клеток
Ширина всех маршей ЛК принимается типовой по наибольшему значению 1 м п. 3.47
СНБ 2.02.02-01
В ЛК предусмотрено освещение через оконные фрамуги в наружных стенах с минимальной площадью открывающейся фрамуги 1.2м2 на уровне каждого этажа п. 4.6 СНБ 2.02.02-01
Таблица 2.3
Расположение | Ширина наибольшего выхода м | Ширина ЛП | Уклон марша | Площадь открывающегося проема м2 |
Оси: 6-7;3-И; А-Б | 1.9\1.9\1.9 П 3.15 СНБ 2.02.02-2001 | 4 х 2 | 1:15 П 3.48 | 3.99 |
А-Б;З-И;3-4 | Открытая лестница 2 типа п. 4.16 СНиП 2.01.05.85 | - | 1:15 П 3.48 | - |
1.7 Обеспечение условий для успешной работы пожарных
Для обеспечения успешной работы пожарных подразделений в случае возникновения пожара при проектировании необходимо предусмотреть следующие мероприятия:
ü Наличие ограждающий конструкций на кровле п. 4.15 ТКП 45-3.02-90
ü Один выхода на кровлю п. 2.9 СНиП 2.01.02-85
ü Ограждение лестниц с учетом п. 2.12 СНиП 2.01.02-85
ü Обеспечение необходимой ширины подъезда пожарной аварийно-спасательной техники к зданию п. 9.2 СНБ 2.02.04-2004
2. Категорирование здания по взрывопожарной и пожарной опасности
2.2 Определение категории здания по взрывопожарной и пожарной опасности
Таблица 2.2
Поз. | Наименование помещений | Площадь, м2 | Категория по НПБ 5-2005 | Обоснование |
А1 | Отделение подготовки жидкого сырья | 5608 | В | По заданию |
А2 | Отделение составления эмалей | 1744.3 | А | По заданию |
А3-А4 | Отделение диспергирования | 3092 | В | По заданию |
А5 | Отделение фасовки | 3358.8 | А | По заданию |
А6 | Отделение подготовки сыпучего сырья | 331.2 | Д | По заданию |
Промежуточный склад гоовой продукции | 1656 | Б | По заданию | |
Бойлерная | 220.8 | Д | п 3.2 НПБ 5-2005 | |
Венткамера | 220.8 | В | п 3.2 НПБ 5-2005 |
Таблица 2.3
Категория здания по взрывопожарной и пожарной опасности
Категория помещений | Суммарная площадь, м2 | В процентах от суммарной площади | Вывод |
А | 4355.3 | 28.1 | Так как площадь помещений категории А более 1000 м2 и более 25%, то здание относится к категории А. (п. 10.1) НПБ 5-2005 Категорирование помещений, зданий и наружных установок по взрывопожарной и пожарной опасности |
Б | 1656 | 10.6 | |
В | 8929.5 | 57.6 | |
Д | 551 | 3.7 | |
Итого: | 15491.8 | 100 |
Вывод: производственное здание относится к категории А по взрывопожарной и пожарной опасности. Так как здание не оборудовано автоматическими установками пожаротушения, а суммарная площадь всех помещений категории А превышает 200м2, что составлят более 5% суммарной площади всех помещений. П 10.1 НПБ5-2005 Категорирование помещений, зданий и наружных установок по взрывопожарной и пожарной опасности.
3. Проектирование конструктивной противопожарной защиты здания
3.1 Определение требуемой огнестойкости конструкций.
Таблица 3.1.
Вид конструкции | Предел огнестойкости | КПО | Обоснование |
ПРОИЗВОДСТВЕННОЕ ЗДАНИЕ | |||
Колонны | REI 120 | КО | п. 4.14. СНБ-2.02.01-98 Пожарно-техническая классиикация зданий, строительных конструкций и материалов |
Наружние не несущие стены | EI30 | КО | |
Плиты перекрытия междуэтажные | REI 60 | КО | |
Балки покрытия и перекрытия | RЕ30 | КО | |
Внутренние стены ЛК | REI 120 | КО | |
Лестничные марши и площадки | R60 | КО | |
АДМИНИСТРАТИВНО-БЫТОВОЙ КОМПЛЕКС | |||
Стены несущие | REI 15 | К3 | п. 4.14. СНБ-2.02.01-98 Пожарно-техническая классиикация зданий, строительных конструкций и материалов |
Наружние не несущие стены | EI 15 | К3 | |
Внутренние стены ЛК | REI 30 | К1 | |
Балки покрытия и перекрытия | R 10 | К3 | |
Лестничные марши и площадки | R 15 | К2 |
3.2 Определение минимальных параметров основных строительных конструкций.
Основные параметры строительных конструкций
Таблица 3.2.
№ | Вид конструкции | Материал | Минимальные параметры мм | Обоснование | ||
ПРОИЗВОДСТВЕННОЕ ЗДАНИЕ | ||||||
1 | Колонна | Ж\Б | 250\40 | П 6.11 | ТКП-45.2.02.110-2008 | |
2 | Стены не несущие и перегородки | Ж\Б | 120\25 | П 6.12 | ||
3 | Балки покрытия и перекрытия | Ж\Б | 120\25 | П 6.14 | ||
4 | Плиты перекрытия | Ж\Б | Многопустотн. Расстояние до оси арматуры 25. | П 6.15 | ||
АДМИНИСТРАТИВНО-БЫТОВОЙ КОМПЛЕКС | ||||||
1 | Стена несущая | Кирпич селикатный | 250 | А1 | ТКП-45.2.02.110-2008 | |
2 | Перегородки | 65 | А1 | |||
3 | Балки покрытия | Ж\Б | 80\25 | П 6.14 | ||
4 | Плиты перекрытия и покрытия | Ж\Б | Многопустотн. Расстояние до оси арматуры 25. | П 6.15 | ||
3.3 Проектирование конструктивных решений к полам и кровлям.
Полы проектируются по СНиП 2.03.13тАФ88 ВлПолыВ».
Таблица 3.3
Наименование помещения | Тип пола | Обоснование | Примечание | |
Отделение диспергирования | Цементно-бетонный | П 2.2 | Класс бетона В-30, толщина 30 мм | |
Отделение фасовки | Цементно-бетонный | П 2.2 | Класс бетона В-22.5, толщина 30 мм | |
Участок подготовки сыпучего сырья | Цементно-бетонный | П 2.2 | Класс бетона В-30, толщина 30 мм | |
Венткамера | Цементно-бетонный | П 2.2 | Класс бетона В-22,5 толщина 30 мм | |
Бойлерная | Керамическая плитка | П1 2.3 | Прослойка из мелкозернистого бетона В30 | |
Промежуточный склад готовой продукции | Цементно-бетонный | П 2.2 | Класс бетона В-22,5 толщина 30 мм | |
Отделение составления эмалей | Цементно-бетонный | П 2.2 |
| Класс бетона В-22,5толщина 30 мм
|
Отделение подготовки жидкого сырья | Цементно-бетонный | П 2.2 | Класс бетона В-30, толщина 30 мм | |
Электрощитовая | Цементно-бетонный | П 2.2 | Класс бетона В-22.5, толщина 30 мм | |
Коридор | Колотые мраморные плиты | |||
Конференц зал | Паркетный | Паркетные щиты из древесины дуба | ||
Рабочие кабинеты | Ленолеум | По деревянному настилу | ||
Помещение для лифтового оборудования | Цементно-бетонный | П1 2.3 | Класс бетона В-22,5 толщина 30 мм |
Полы в помещениях категории А и Б по взрывопожарной и пожарной опасности спроектированы искронедающими в соответствии с п7.7 ППБ 1.01-94 Общие правила пожарной безопасности Республики Беларусь для промышленных предприятий.

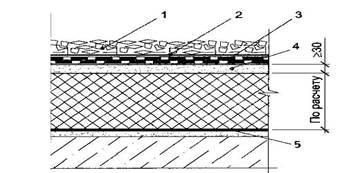

КРОВЛЯ
Уклон крвли 1о
Тип кровли тАУ Рулонная
Для пропуска шахт через кровли на несущие плиты или настилы следут устонавливать Ж/Б стаканы с высотой не менее 300мм выше поверхности кровли. При сплошной наклейке водоизаляционного ковра кровли дополнительные подстилающие слои примыкания на ширину кровли не менее 350мм. Причем при 2-х дополнительных нижних слоях первый следует укладывать на ширину не менее 500мм, а второй не менее 350мм.
П 5.39; 5.49; СНБ 5.08.01-2000.
3.4 Проектирование противопожарных преград
Предел огнестойкости, мин | Материал | Минимальные параметры | Обоснование | Дополнительные требования | Серия для стандартных изделий |
1 | 2 | 3 | 4 | 5 | 6 |
Противопожарная стена 1-го типа | |||||
REI 150 | Кирпич | Ширина 120 | А1 ТКП-45.2.02.110-2008 | Противопожарные стены должны опираться на фундаменты или фундаментные балки, возвышаться на всю высоту здания, пересекать все конструкции и этажи. | |
Противопожарная перегородка 1-го типа | |||||
REI 45 | Железобетон | 120\25 | П 6.12 ТКП-45.2.02.110-2008 | Противопожарные перегородки в помещениях с подвесными потолками должны разделять пространство над ними не должны иметь не заделанных проемов. | |
Противопожарные перекрытия 2-го типа | |||||
REI 60 | Железобетон | Ширина 80, а=25. | П 6.10 ТКП-45.2.02.110-2008 | Противопожарные перекрытия должны прилегать к наружным стенам из негорючих материалов, без зазоров. Не должны иметь не заделанных проемов. | |
Противопожарная дверь 2-го типа | |||||
EI 30 | Полотнище из древесины толщиной 30мм,с двух сторон покрывается слоем асбеста толщиной 5 мм и обливается кровельной сталью внахлест Дверная коробка изготавливается аналогично. | Табл. 14 п.п 39[15] | Дверь оборудуется устройствами для самозакрывания и уплотнения в притворах. |
Размеры тамбур-шлюза: ширину следует принимать больше ширины проема не менее чем на 0.5м (по 0.25м с каждой стороны), а глубину - более ширины дверного или воротного полотна на 0.2м, но не менее чем 1.2м п 3.19. СНБ-2.02.02-01
3.5 Проектирование противовзрывной защиты здания
3.5.1 Расчет требуемой площади легкосбрасываемых конструкций
Определение параметров ЛСК осуществлялось по методике ТКП 45-2.02-38-2006 ВлРасчет легкосбрасываемых конструкцийВ». Производим расчет параметров ЛСК для помещения отделения составления эмалей, объемом 5967,36 м3, где обращается 12 кг гексана. Заполнение оконных проемов тАУ переплеты с двойными стеклами h=5мм. При аварии происходит выброс 12кг гексана, максимальная температура воздуха 350С. Скорость потока воздуха в помещении тАУ 1 м/с, давление 0,1МПа.В качестве расчетного региона тАУ г. Минск. Согласно примечаниям 4 и 6 к табл.1 ТКП 45-2.02-38-2006 принимается, что оборудование и строительные конструкции занимают 20 % геометрического объема здания, причем 60% занимают крупногабаритные строительные конструкции и оборудование, а 40% - малогабаритные строительные конструкции и оборудование.
Максимальная нормальная скорость распространения пламени принимается равной 0,385 м/с, молярная масса 86.177, плотность 654.8 кг/м3. (ТКП 45-2.02-38-2006 ВлРасчет легкосбрасываемых конструкцийВ»)
Определяем объем пролившейся жидкости:
Vж=mж/ρж=12/654.8=0,0183м3 (3.1)
mж тАУ Масса жидкости обращающаяся в производстве кг
ρж тАУ плотность жидкости кг/м3
Площадь испарения жидкости согласно п.4.2.4. НПБ 5-2005 определяется исходя из условия, что 1л гексана разливается на 1м2 пола помещения:
Sисп=vж ∙ Sр=0,02∙ 103 ∙ 1=18.3м2 (3.2)
Sр -площадь испарения м2
Давление насыщенных паров определяется по формуле Антуана:
Pн=10А-В/(Са+tр)=105,99517-1166,274/(223.661+35)=30.64кПа
Интенсивность испарения с поверхности жидкости определяется по формуле:
W=10-6 ∙ η ∙ ∙ Pн (3.3)
где: h тАУ коэффициент, принимаемый по таблице 3 НПБ 5-2005 в зависимости от скорости и температуры воздушного потока над поверхностью испарения;
М тАУ молярная масса горючего, кгВ·кмоль-1;
Рн тАУ давление насыщенного пара при расчетной температуре жидкости tр, определяемое по справочным данным в соответствии с требованиями п. 2.3, кПа.
W=10-6 ∙ 4.6 ∙ ∙ 30.64=1.3 ∙ 10-3 (3.4)
Масса паров жидкости, поступивших в помещение (п.5.5 НПБ 5-2005) равна массе жидкости, испарившейся с поверхности розлива (m=mр). Время полного испарения жидкости определяется по формуле:
Тисп= (3.5)
Масса горючих паров поступивших в помещение
mp=W ∙ Fисп ∙ Тисп=1.3 ∙ 10-3 ∙18.3 ∙ 503.7=11.98 кг (3.6)
Плотность паров жидкости определяется по формуле 2 НПБ 5-2005:
(3.7)
Vo тАУ молярный объем
Объем взрывоопасного помещения определяется по формуле:
м3 (3.8)
Свободный объем помещения определяется согласно п.4.4. НПБ 5-2005:
Vсв=Vпом-Vобор=5967.36-5967.36 0.8=4773.8 м3 (3.9)
Vобор тАУ объем занимаемый оборудованием, при отсутствии данных допускается брать 0.8 Vпом
В помещении отделения составления эмалей (А2) может образовываться горючая среда с массой горючих паров 11.98 кг.
Р0=101,3 кПа, Т0=308 К0, vн.max=0,387 м/с
Стехеометрическа концентрация паров жидкости и стехеометрический коэффициент кислорода в реакции сгорания определяется по формуле 3 НПБ-5.2005:
(3.10)
где: b = nc + - стехиометрический коэффициент кислорода в реакции сгорания;
(3.11)
Коэффициент участия горючего во взрыве для ЛВЖ, нагретых выше температуры вспышки, в соответствии с табл. 2 [НПБ 5.2005] принимается равным 0,3. Избыточное давление взрыва DР для гексана определяется по формуле:
(3.12)
Теоретически принимаем избыточное давление взрыва равное 5кПа, следовательно помещение относится к категории по взрывопожарной и пожарной опасности к А, табл 1 НПБ-5.2005
3.5.2 Определение площади легкосбрасываемых конструкций
Расчетная нормальная скорость распространения пламени определяется по формуле технического кодекса:
, (3.13)
где Uн.max тАУ максимальная нормальная скорость распространения пламени, м/с.
.Значение нижнего конценрационного предела распространения пламени Снкп и стехеометрической концентрации Смах в г/м3 определяем по флрмулам:
(3.14)
(3.15)
Коэффициент, определяющий степень заполнения объема помещения взрывоопасной смесью и ее участие во взрыве определяется по формуле технического кодекса:
, (3.16)
где m тАУ масса горючего газа или паров жидкости, поступающих в помещение в аварийных ситуациях, или количество пыли, которое может образовать взрывоопасную смесь, кг. Определяется по [НПБ 5-2005];
Z тАУ коэффициент участия горючего во взрыве. Определяется по [НПБ 5-2005];
СНКП тАУ массовая концентрация горючего в горючей среде, соответствующая нижнему концентрационному пределу распространения пламени, г/м3;
Сmax тАУ массовая концентрация горючего в горючей среде, соответствующая максимальной нормальной скорости распространения пламени Uн.max, г/м3.
Степень заполнения объема помещения взрывоопасной смесью определяется по формуле:
(3.17)
Расчетная плотность газа во взрывоопасном помещении перед воспламенением
(3.18)
В качестве ЛСК будет применяться оконный переплет размерами 2110х2710 согласно П.А СТБ 939-93 Окна и балконные двери для зданий и сооружений.
Объем пламени
(3.19)
Объем Vг.пом определяется исходя из условий:
Vпл
Показатель интенсивности взрывного горения определяется по табл 3.2 в зависимости от величины объема, занимающим оборудованием и строительными конструкциями в объеме помещения
Малогоаритное оборудование
(3.20)
Крупногабаритное оборудование
(3.21)
Принимаем 60% занимают КГ оборудование и 40% занимают МГ оборудование
(3.22)
Расчетная степень сжатия продуктов горения при взрыве εc определяется по формуле (9):
(3.23)
где εc.НКП тАУ степень сжатия продуктов горения при взрыве в замкнутом объеме с концентрацией горючего, соответствующей нижнему концентрационному пределу распространения пламени;
εc.max тАУ степень сжатия продуктов горения при взрыве в замкнутом объеме концентрациигорючего, которой соответствует величина Uн.max
Коэффициент βμ, учитывающий степень заполнения объема помещения взрывоопасной газовоздушной смесью определяется по формулам (3.25-3.26) и таблице 3.5.
(3.26)
(3.27)
μν=0.018
Так как μ1< μν <,μ2 то βμ
. (3.28)
Коэффициент, учитывающий влияние формы взрывоопасного помещения и эффект истечения продуктов горения взрывоопасной паровоздушной смеси Кф определяется по формуле
(3.29)
если hп ≥ aп,
где ап тАУ длина помещения, 76 м;
bп тАУ ширина помещения, 24 м;
hп тАУ высота помещения, 3.5 м.
Если μν ≤ 0,01 следует принимать Кф = 1. Для 0,01< μν < μ2 величина Кф определяется линейной интерполяцией.
Если величина К
Вместе с этим смотрят: Авангардизм як явище архiтектури ХХ столiття Автоматическая автозаправочная станция на 250 заправок в сутки Анализ деятельности строительного предприятия "Луна-Ра-строй" Анализ проектных решений 20-ти квартирного жилого дома
