Планування промислового будинку

МРЖНРЖСТЕРСТВО ОСВРЖТИ РЖ НАУКИ УКРАРЗНИ

ПОЛТАВСЬКИЙ НАЦРЖОНАЛЬНИЙ ТЕХНРЖЧНИЙ УНРЖВЕРСИТЕТ iм. Ю. КОНДРАТЮКА

ФАКУЛЬТЕТ БУДРЖВЕЛЬНИЙ

КАФЕДРА АРХРЖТЕКТУРИ ТА МРЖСЬКОГО БУДРЖВНИЦТВА

ПОЯСНЮВАЛЬНА ЗАПИСКА

до курсового проекту тАЬПромисловий будиноктАЭ

Виконав студент

302-БП групи Вовк С.О.

Перевiрив Юрiн О.РЖ.

Полтава 2008

Змiст

Вступ

1. ОбтАЩiмно-планувальне рiшення будiвлi

2. Технiчнi характеристики по будiвлi

3. Конструктивне рiшення будiвлi

Лiтература

Додаток 1

Додаток 2

Вступ

Будiвля ливарного цеху входить до складу машинобудiвного заводу. Мiсце будiвництва заводу тАУ Одеса. Зона вологостi району будiвництва тАУ суха

Схема промислового будинку

1. ОбтАЩiмно-планувальне рiшення будiвлi

Будiвля ливарного цеху складаiться з трьох повздовжнiх прогонiв. Всi прогони шириною 18 м. Перший прогiн маi позначку низу кроквяноi конструкцii +9,600,а iншi тАУ +7,200. Крок крайнiх колон 6 м, а середнiх колон 12 м. У прогонi розташованому мiж осями АтАУГ розмiщуiться дiлянка формувального, ремонтного вiддiлення, та дiлянка сушiння форм. У прогонi мiж осями ДтАУРЖ розмiщуються дiлянка стрижневого, земле пiдготовчого вiддiлення та цех плавних печей. У прогонi мiж осями РЖ-М розмiщуються обрубне вiддiлення та дiлянка заливки, охолодження та заливки литви.

В торцях прогонiв передбаченi ворота розмiром 3´3,6 м.

Пересування вантажiв по прогонах виконуiться за допомогою мостового крана вантажопiдйомнiстю 20 т, та пiдвiсних кранiв по 5 т.

У покриттi середнього прольоту розташованi аерацiйнi лiхтарi шириною 6 м. Для виходу на покрiвлю передбаченi двi пожежнi драбини. Освiтлення будiвлi здiйснюiться крiзь заскленнi панелi довжиною 6 м, та висотою 1,2 м та 1,8 м. Заскленi панелi утворюють стрiчкове засклення.

Аерацiя будiвлi вiдбуваiться крiзь панелi, що мають фрамуги якi вiдкриваються та лiхтарi.

2. Технiчнi характеристики по будiвлi

1. Площа забудови будинку	5313 м².
2. Робоча площа	3201 м².
3. Допомiжна площа	801 м².
4. Загальна площа	4002 м².
5. Периметр забудови	303 м.
6. Будiвельний обтАЩiм будiвлi	60568 м³
7. Коефiцiiнт доцiльностi планувального рiшення будiвлi	0,6
8. Коефiцiiнт доцiльностi обтАЩiмного рiшення будiвлi	11,4 м³/м².

3. Конструктивне рiшення будiвлi

Фундаменти - стовпчастi, монолiтнi, залiзобетоннi. Висота фундаменту 1,8 м. Вiдмiтка закладання пiдошви -1,500. Верх фундаментiв на вiдмiтцi тАУ0,150. У фундаментiв розташованих по периметру будiвлi передбаченi тАЬприпливитАЭ розмiром 0,3´0,6 м для спирання фундаментних балок. Фундаменти спираються на бетонну пiдготовку товщиною 100 мм, яка улаштовуiться по пiщанiй пiдготовцi. В мiсцi улаштування температурних швiв пiдколонник фундаменту маi два та чотири стаканами. Серiя 1.412.

Гiдроiзоляцiя - цементний розчин складу 1:2, товщиною 30 мм, влаштовуiться по верху фундаментних балок на вiдмiтцi тАУ0,030.

Вiдмостка тАУ асфальт товщиною 15 мм по щебеневiй пiдготовцi. Ухил вiдмостки 1:10. Фундаментнi балки тАУ залiзобетоннi для кроку колон 6 м. Тип перетину РЖ. Пiд фундаментними балками виконуiться засипка з шлаку для утеплення пiдлоги по периметру будiвлi та забезпечення сумiсного просiдання колон та стiнових панелей. Збоку фундаментноi балки пiд вiдмосткою улаштовуiться глиняний замок. Серiя 1.415-1.

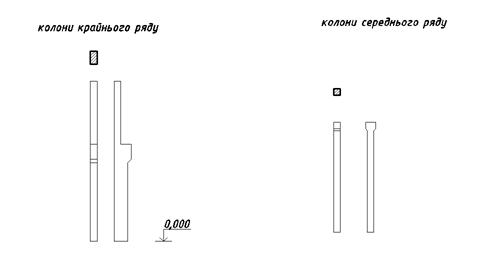

Колони - залiзобетоннi, прямокутнi, одногiлковi. Колони для будiвель iз мостовими кранами. Серiя КЭ-01-52.

Фахверковi колони - залiзобетоннi, прямокутнi, одно гiлковi. Колони типу РЖРЖ зi змiнним перетином. Шифр 460-75.

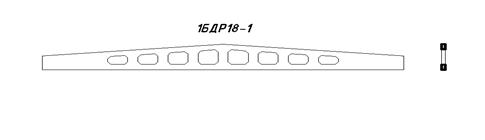

Кроквянi конструкцii - залiзобетоннi балки 1БДР18-1. Серiя 1.463.3.

Пiдкроквяна балка:

Пiдкрановi балки - залiзобетоннi, двотаврового перетину, довжиною 6 м та висотою 1,4 м. Балки з попереднiм навантаженням. По мiсцю розташування балки бувають: торцевi (у торцевих стiн); рядовi; температурнi (у поперечних температурних швiв). Крiплення пiдкрановоi балки до консолi колони виконуiться на анкерних болтах, якi пропускаються крiзь опорний лист, який попередньо приварюiться до нижньоi закладноi пластини. По верху балок укладаiться рейка на довжину температурного вiдсiку, яка укладаiться на пружну прокладку з прорезиненоi тканини типу транспортних смуг товщиною 8-10 мм з двосторонньою резиновою обкладкою. Рейка крiпиться парними лапками на болтах. Стик рейок над деформацiйним швом обжимаiться фiгурними накладками фiгурного профiлю. Для попередження можливого тарану краном торцевоi стiни на торцевих балках встановлюються сталевi кiнцевi упори, якi страхують будiвлю у випадку вiдмови автоматичних гальмiвних пристроiв. При кранах вантажопiдйомнiстю до 30 т вони двотаврового перетину з буфером з бруса. Серiя КЭ-01-50.

Плити покриття - залiзобетоннi, розмiром 6´3 м. Плита маi два основних поздовжнiх ребра висотою 0,3 м, та поперечнi ребра меншоi висоти. Номiнальний крок поперечних ребер 1,5 м. Торцевi поперечнi ребра мають вути, якi забезпечують жорсткiсть контуру. Товщина полки плити 30 мм. Плити приварюються не менше чим у трьох точках до кроквяних конструкцiй. Мiж плитами приварюються розпiрки з кутикiв. Плити з попереднiм навантаженням. Шви мiж плитами заповнюються бетоном на дрiбному заповнювачi. Серiя 1.465-7.

Покрiвля - з чотирьох шарiв руберойду на бiтумнiй мастицi з посипкою гравiю свiтлих тонiв товщиною 25 мм втопленого в бiтумну мастику. В мiсцях примикання до виступаючих конструкцiй шар основного килима закiнчуiться на перехiдному валику. На вертикальнi поверхнi наклеюють пiдсилюючi покрiвлю в мiсцi примикання додатковi, шари руберойду. Обрiз покрiвлi розташовують на висотi снiжного покрову (до 300 мм), накриваiться фартуком з оцинкованоi покрiвельноi сталi та закрiплюiться сталевою смугою яка пристрiлюiться дюбелями.

Пароiзоляцiя тАУ обмазувальна.

Утеплювач (у покриттi) тАУ керамзит, товщиною 200 мм. Зверху утеплювач вирiвнюiться пiд наклейку килима з руберойду цементно-пiщаним розчином марки 50, товщиною шару 15 мм.

Водозбiг тАУ органiзований, внутрiшнiй через водоприймальнi воронки. Площа водозбору залежить вiд клiматичних умов мiсцевостi. Площа водозбору вiд 144 до 288 м²на воронку. Воронка та зтАЩiднуючi ii з каналiзацiiю внутрiшнi водостоки з патрубкiв дiаметром 100 мм виготовлюються з чавуна. У мiсцях улаштування водоприймальних воронок основний водоiзоляцiйний килим посилюiться двома шарами руберойду та шаром склотканини або мiшковини розмiром 0,5´0,5 м якi затискаються мiж притискним кiльцем та воронкою по периметру отвору.

ВтАЩязi - металевi, розташованi в середньому кроцi температурного вiдсiку. ВтАЩязi забезпечують поздовжню жорсткiсть каркасу. Конфiгурацiя вертикальних втАЩязей мiж колонами тАЬхрестоватАЭ. Стержнi втАЩязей конструюються з парних гарячекатаних профiлiв, якi зварюються з накладками та вузловими фасонками. Хрестовi втАЩязi складаються зi спарених двотаврiв №10, №12 та №14. ВтАЩязi в торцях лiхтарiв зi спарених кутiв №63´5 та двотаврiв №16. До закладних елементiв у залiзобетонних колонах втАЩязi приiднуються на болтах з послiдуючiй зваркою.

Ворота - розпашнi, двопiльнi розмiром 3´3,6 м. Ворiтний прорiз обрамляiться збiрною залiзобетонною рамою, яка вписуiться по зовнiшнiм розмiрам у прийняту розрiзку панельноi стiни. В одному з полотен ворiт передбачена хвiртка. Полотна розпашних ворiт навiшуються на петлi. Нижнi петлi мають сферичний шарикопiдшипник який самовстанавлюiться пiд дiiю вертикального навантаження. Верхнi петлi розраховнi на дiю горизонтального навантаження. Щоб попередити продування по контуру ворiтноi рами, до каркасу приварюють нащiльник зi смуговоi сталi, а щiлину мiж розпашними полотнами закривають гнучкими фартухами з резини та брезенту. Ворота облаштовуються механiчним приводом, комплектом для ручного вiдкривання та тепловою завiсою.

Стiновi панелi тАУ з керамзитобетону, одношаровi з фактурними шарами з цементно-пiщаного розчину товщиною 20 мм. Товщина панелей 330 мм. Керамзитобетон марки 75 (щiльнiсть 900 кг/м³ у сухому станi). Номiнальна довжина панелей 6 м, висота 1,2 м, 1,8 м. В залежностi вiд мiсця розташування стiновi панелi подiляються на рядовi; кутовi; перемичечнi, якi посиленi для сприйняття вiтрового навантаження вiд вiконного заповнення; та парапетнi якi вiдрiзняються розташуванням закладних деталей. Перемичечнi панелi посиленi з боку примикання вiконного заповнення горизонтальними ребрами. Шви мiж панелями заповнюються пружними синтетичними прокладками шириною 60¸80 мм та мастиками. Конструктивна схема стiни тАУ навiсна. Панелi якi розташованi над вiконними прорiзами та знизу ярусiв на глухих дiлянках, спираються на стальнi консолi, якi приварюються до колон. Панелi торцовоi стiни крiпляться до залiзобетоннi фахверкових колон та стiйок торцевого фахверку, якi розташованi мiж основними колонами та стiною. Серiя 1.432-3.

Вiкна - сталевi панелi, номiнальним розмiром по фасаду 6´1,2 м та 6´1,8 м. При висотi прорiзу до 20 м панелi встановлюються безпосередньо одна на одну та скрiплюються болтами М12. Навантаження вiд ваги вiконного заповнення передаiться на стiнову пiдвiконну панель через жорсткi прокладки, якi установлюються у нижньому зазорi пiд стiйками рами. Панелi подiляються на тi що вiдкриваються та глухi, двошарового засклення. Панелi складаються з несучоi рами, яка виконуiться з холодногнутих профiлiв якi зтАЩiднуються точечною заваркою. У панелях, що вiдкриваються до рами пiдвiшенi заскленi рами, якi зварюються з двотаврикiв розмiром 45´45´3,8 мм. В нижнiх панелях вiдкривання ручне, в верхнiх за допомогою електроприводу. Скло у панелях окантоване резиновим профiлем. Для зменшення можливостi появи конденсату на внутрiшнiй поверхнi панелей зазор мiж ними заповнюють теплим розчином . Серiя ПР-05-50/71.

Пожежнi драбини - вертикальнi, сталевi, шириною 0,6 м. Тетива драбини виконуiться з металевого кута 75´6 мм. Щаблi накладнi з одного прута дiаметром 18 мм. Крок щаблiв 300 мм. При висотi пiдйому бiльш 4,2 м драбина оснащена огородженням. Серiя 1.459-2.

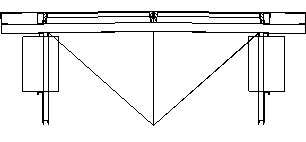

Лiхтар - аерацiйний шириною 6 м, складаiться з лiхтарних панелей та лiхтарних ферм. Покриття лiхтаря таке ж як i на всiй площi покриття. Водозбiг з лiхтаря зовнiшнiй, неорганiзований. Торець лiхтаря утеплений виконують тришаровим по сталевому каркасу: з зовнi - хвилястi азбестоцементнi листи, потiм цементний фiбролiт та в серединi пласкi азбестоцементнi листи. Висота вiконних плетiнь 1500 мм вiдкриваються повертаючись навколо вертикальноi осi за допомогою електричного приводу. У торцях лiхтаря передбаченi металевi вертикальнi драбини. На вiдстанi 3 м вiд поздовжнiх сторiн лiхтаря розташованi вiтровiдбивнi панелi. Вiтровiдбивнi панелi монтуються на каркасi який складаiться iз стiйок, ригелiв та розкосiв. Панелi звтАЩязують поверху з ригелями лiхтарних ферм.

Лiтература

1. Шерешевский И.А. Конструирование гражданских зданий . Учеб. пособие для техникумов.-Л.: Стройиздат. Ленингр. отд-ние, 1981. - 176 с.

2. Трепененков Р.И. Альбом чертежей конструкций и деталей промышленных зданий: Учеб. пособие для вузов. - 3-е изд., перераб. и доп. - М.: Стройиздат, 1980. - 284 с.

3. СНиП РЖРЖ-3-79. Строительная теплотехника / Госстрой СССР.-М.: ЦИТП Госстроя СССР, 1986.-32 с.

4. Руководство по теплотехническому расчету и проектированию ограждающих конструкций зданий / НИИi. - М.: Стройиздат, 1985. - 141 с.

5. СНиП 2.01.01-82. Строительная климатология и геофизика / Госстрой СССР.-М.: Стройиздат, 1983.-136 с.

6. СНиП РЖРЖ-4-79. Естественное и искуственное освещение / Госстрой СССР.-М.: ЦИТП Госстроя СССР, 1980.-42 с.

7. Методичнi вказiвки по виконанню архiтектурно-конструктивного проекту виробничого будинку для студентiв спецiальностi 2903 всiх форм навчання / Укл. Г.Л.Волик, О.РЖ.Юрiн. - Полтава: ПолтРЖБРЖ, 1993. - 28 с.

8. Методичнi рекомендацii:/ Теплотехнiчнi розрахунки огороджуючих конструкцiй будiвель для студентiв спецiальностей 7.092101, 7.092103, 7.092104, 7.092108, 7.120101, 7.120102 / Полтава: Полтавський державний технiчний унiверситет iменi Ю. Кондратюка, 2001.- 61с.

Додаток 1

Теплотехнiчний розрахунок зовнiшньоi стiни

Вихiднi даннi:

- розрахункова температура внутрiшнього повiтря ;

- вiдносна вологiсть внутрiшнього повiтря ;

- район будiвництва м. Одеса.

Розрахункова схема огороджуючоi конструкцii

По табл. 1 [3] визначаiмо вологiсний режим примiщення - сухий.

По дод. 1* [3] визначаiмо зону вологостi району будiвництва - суха.

По дод. 2 [3] визначаiмо умови експлуатацii огороджуючоi конструкцii А.

По дод. 3* [3] визначаiмо розрахунковi коефiцiiнти теплопровiдностi i теплозасвоiння матерiалiв шарiв огороджуючоi конструкцii:

- залiзобетон,

;

- Повiтряний прошарок,

;

- Мiнвата,

;

- Повiтряний прошарок,;

- залiзобетон,

;

Визначаiмо потрiбний опiр теплопередачi огороджуючоi конструкцii за формулою

де - коефiцiiнт, що враховуi положення зовнiшньоi поверхнi огороджуючоi конструкцii по вiдношенню до зовнiшнього повiтря по табл. 5;

- розрахункова температура внутрiшнього повiтря, ;

- нормативний температурний перепад мiж температурою внутрiшнього повiтря i температурою внутрiшньоi поверхнi огороджуючоi конструкцii, , приймаiться по табл. 6. Для промислових будiвель з сухим вологовим режимом примiщень визначаiться за формулою, але не бiльш 10

де - температура крапки роси, , визначаiться в наступнiй послiдовностi:

- використовуючи значення, по табл. 2, дод. 4 [4] визначаiмо максимальну пружнiсть водяноi пари внутрiшнього повiтря

;

- визначаiмо пружнiсть водяноi пари внутрiшнього повiтря

де - вiдносна вологiсть внутрiшнього повiтря, %.

- використовуючи значення , по табл. 2, дод. 4 [4] визначаiмо температуру точки роси ,.

;

Приймаiмо

- коефiцiiнт тепловiддачi внутрiшньоi поверхнi огороджуючоi конструкцii, , який приймаiться по табл. 4* [3];

- розрахункова зимова температура зовнiшнього повiтря, , приймаiмо вiдповiдно до п. 2.3* [3] з урахуванням величини тепловоi iнерцii D. Визначення виконуiться в такiй послiдовностi:

- приймаiмо величину тепловоi iнерцii в межах 1,5>D

- використовуючи прийняте значення D, по табл. 5* [3] визначаiмо назву розрахунковоi зимовоi температури - середня температура найбiльш холодноi доби забезпеченiстю 0,92

Визначаiмо потрiбний опiр теплопередачi огороджуючоi конструкцii за формулою

Визначаiмо товщину шару утеплювача за формулою

- коефiцiiнт приймаiться по табл. 9а* [3]

Для одношаровоi стiновоi панелi .

де - коефiцiiнт тепловiддачi (для зимових умов) зовнiшньоi поверхнi огороджуючоi конструкцii, , який приймаiться по табл. 6*;

, - товщина вiдповiдно внутрiшнього та зовнiшнього шару з цементно-пiщаного розчину

, , - коефiцiiнти теплопровiдностi вiдповiдно керамзитобетону та цементно-пiщаного розчину

Приймаiмо товщину шару утеплювача

Визначаiмо величину тепловоi iнерцii огороджуючоi конструкцii, за формулою

де , , - коефiцiiнти теплозасвоiння вiдповiдно мiнвати та залiзобетону, .

Так як величина тепловоi iнерцii знаходитися в межах якi були прийнята на початку розрахунок (1,5>D), то розрахункова температура зовнiшнього повiтря визначена вiрно. Визначаiмо опiр теплопередачi огороджуючоi конструкцii за формулою

Визначаiмо приведений опiр теплопередачi за формулою

Так як то товщина утеплювача визначена вiрно.

Визначаiмо товщину стiновоi панелi

Додаток 2

Свiтлотехнiчний розрахунок

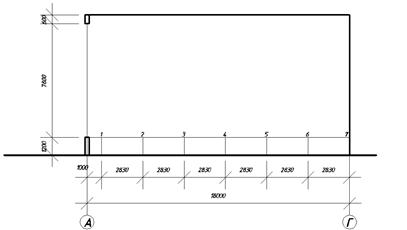

Розрахункова схема

Визначаiмо коефiцiiнт природного освiтлення (КПО) за формулою

де - геометричний КПО в розрахунковiй точцi при боковому освiтленнi, який враховуi пряме свiтло неба, визначаiться за формулою

де - кiлькiсть променiв по графiку РЖ [6], якi проходять вiд неба крiзь свiтловi прорiзи в розрахункову точку на поперечному розрiзi примiщення;

- кiлькiсть променiв по графiку РЖРЖ [6], якi проходять вiд неба крiзь свiтловi прорiзи в розрахункову точку на планi примiщення;

Для визначення попередньо визначаiмо по графiку РЖ [6] номер напiвкола який проходить через середину свiтлового прорiзу

; ;;;;;

- коефiцiiнт, який враховуi нерiвномiрну яскравiсть захмареного неба, визначаiться по табл. 35 [6];

Для визначення коефiцiiнту попередньо знаходимо кутову висоту середини свiтлового прорiзу над рiвнем робочоi поверхнi

; ; ; ; ; ;

- коефiцiiнт, який враховуi пiдвищення КПО при боковому освiтленнi завдяки свiтлу, що вiдображаiться вiд поверхонь примiщення та пiдстилаючого шару, прилеглого до будинку, визначаiться по табл. 30 [6];

Для визначення коефiцiiнту попередньо знаходимо:

1. спiввiдношення довжини примiщення до його глибини

2. спiввiдношення глибини примiщення до висоти вiд рiвня робочоi поверхнi до верха вiкна

3. спiввiдношення вiдстанi розрахунковоi точки вiд зовнiшньоi стiни до глибини примiщення

; ; ; ; ; ;

Середньозважений коефiцiiнт вiдбиття стелi, стiн та пiдлоги приймаiмо

- загальний коефiцiiнт свiтлопропускання, визначаiться за формулою

де - коефiцiiнт свiтлопропускання матерiалу, визначаiться по табл. 28 [6];

Приймаiмо одинарне листове вiконне скло, тодi

де - коефiцiiнт, який враховуi втрати свiтла в плетiннях свiтлопрорiзу, визначаiться по табл. 28 [6];

Приймаiмо сталеве плетiння, подвiйне, глухе, тодi

де - коефiцiiнт, який враховуi втрати свiтла в несучих конструкцiях, визначаiться по табл. 28 [6] (при боковому освiтленнi );

де - коефiцiiнт, який враховуi втрати свiтла в сонцезахисних пристроях, визначаiться по табл. 29 [6];

Сонцезахисних пристроiв немаi, тому

де - коефiцiiнт, який враховуi втрати свiтла в захиснiй сiтцi, яка влаштовуiться пiд лiхтарями, приймаiться рiвним 1;

Так як розрахунок виконуiмо тiльки для бокового освiтлення, тому

- коефiцiiнт запасу, приймаiться по табл. 3 [6].

Розрахунок КПО виконуiмо у табличнiй формi

№ точки
1	43	99,6	42,828	1,27	1			18,49
2	25	99,2	24,8	1,10	1,05			9,78
3	15	99	14,85	0,96	1,11			5,38
4	9,5	98,8	9,386	0,80	1,25	0,48	1,4	3,19
5	6,5	98,2	6,383	0,72	1,31			2,05
6	4,5	98	4,41	0,69	1,80			1,86
7	3,5	97	3,395	0,68	1.80			1,41
