Подготовительные работы в строительстве

Подготовительные работы - один из Важных этапов строительства зданий и сооружений. Они достигают 30 - 40 % продолжительности всего строительства. В этот период решаются Вопросы обеспечения строительства проектно-сметной документацией, строительство подъездных путей, Временных дорог внутри стройплощадки. Также решаются Вопросы электро-, водо- и теплоснабжения, организации поставки конструкций, оборудования, материалов; вопросы заключения договоров подряда и субподряда, оформление и разрешение и допуск на производство работ.

На первом этапе подготовительных работ выполняют снос строений, линий связи, электропередач, подземных коммуникаций и других сооружений препятствующих производству работ.

Для Водоснабжения строительства используют сети постоянного водопровода. Временные водопроводные сети устраивают из труб диаметром 25 - 150 мм, которые укладывают ниже глубины промерзания. В начальный период строительства используют Временные источники водоснабжения, передвижные электростанции. Тепло и пар передают от передвижных котельных установок.

Для обслуживания строительного производства и рабочих на площадке размещают культурно-бытовые и временные производственные здания.

До начала земляных работ в местах расположения действующих подземных коммуникаций должны быть разработаны и согласованы с организациями, эксплуатирующими коммуникации, мероприятия по безопасности условий труда.

Грунт, извлеченный из котлована или траншеи, следует размещать на расстоянии не менее 0,5м от бровки выемки.

Перед допуском рабочих в котлован или траншеи глубиной более 1,3 м должна проводиться проверке устойчивости откосов или креплений стен.

2. Определение объемов работ

2.1 Определение объемов работ по планировке участка

Объемы планировочных работ подсчитаны с помощью Excel по методическим указаниям к выполнению курсовой работы ВлПроизводство земляных работВ» (Сост. Н.Г. Мамаев, С.Л. Машинова. тАУ Йошкар-Ола: МарГТУ, 2004).

Полученные данные:

2.2 Определение объемов работ по разработке котлованов и траншей

Подсчёт объёмов котлованов.

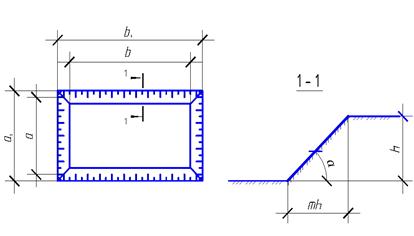

Объём прямоугольного в плане котлована, расположенного на спланированной площадке с уклоном до 10% можно определить по формуле:

где h_к - глубина котлована, равная разности между планировочной отметкой в зоне котлована и отметкой дна котлована, м;

а, - размеры котлована по дну, м;

a₁, b₁- размеры котлована по верху с учётом принятых откосов

где m - показатель естественного откоса котлована (СНиП 3.01.02-87)

Объём круглого в плане котлована, расположенного на спланированной площадке с уклоном до 10% можно определить по формуле:

V= h_к π( R²+Rr+r²)

где h_к - глубина котлована, равная разности между планировочной отметкой в зоне котлована и отметкой дна котлована, м;

R - радиус котлована по верху, м;

r - радиус котлована по дну, м;

Котлован №1:

а₁=110+2*0.85*4.9= 118.33м

₁=60+2*0.85*4.9=68.33м

а=110м

=60м

h=4.9м

m=0.85м

V₁=м³

Котлован №2:

а₁=62.55м

₁= 26.55м

а=60 м

=24м

h=1.9м

m=0.67м

V₂=м³

Котлован №4:

R=25+0.85*4.9=29.165 м

r=25 м

h_к=4.9м

m=0.85м

V₄=м³

Подсчёт объема траншеи:

где l-длинна траншеи, м;

а-ширина траншеи, м;

h-глубина траншеи, м;

m-показатель крутизны откосов.

Траншея:

l=920м

a=1.8м

h=1.9м

m=0.67

V_тр=(1.8+0.67*1.9)*1.9*920=5371,6м³

2.3 Определение объемов работ по ручной или механической зачистки дна котлованов и траншеи

Подсчёт объёмов недобора грунта.

При определении объёмов котлованов и траншей следует иметь в виду, что эти сооружения должны быть выбраны без нарушения структуры грунта в основании. В связи с этим требования при работе экскаватора предусматривается набор грунта. Объём подчистки дна котлована или траншеи после отрывания его экскаватором:

где - площадь дна котлована;

-глубина (или толщина) недобора, м.

Котлован №1

=0.10м; V_подч1=0.10*6600=660м³

Котлован №2

=0.05м; V_подч1= 0.05*1440=72м³

Котлован №4

=0.10м; V_подч1= 0.10*19625=1962.5м³

Траншея

=0.15м; V_подч1=0.15*1659.6=248.94 м³

3. Водопонижение уровня грунтовых вод

В гражданском и промышленном строительстве для искусственного водопонижения чаще всего используются иглофильтровые установки. Такие установки имеются типовые, однако в зависимости от требуемой глубины водопонижения, величины притока воды и первоначального уровня, грунтовых вод необходимо проверить возможность применения той или иной установки в конкретных условиях и определить требуемое расстояние между иглофильтрами. Иглофильтры располагаются в один ряд параллельно сторонам котлована на расстоянии 0,5тАУ1,0 м от бровки.

Расчет иглофильтровой установки производится по следующей методике.

Потребная производительность насосной установки определяется по формуле

,

гдеk_ф тАУ коэффициент фильтрации, м/сутки;

Н тАУ мощность водоносного слоя,м;

S тАУ величина проектируемого понижения уровня грунтовых вод, м, (пониженный уровень грунтовых вод должен быть на 0,5 м ниже дна котлована);

R_r тАУ радиус действия группы иглофильтров, м, равный

,

где R тАУ радиус действия одного иглофильтра,м,определяемый по формуле проф. И.П. Кусакина

,

r тАУ приведенный радиус группы иглофильтров,м, равный

,

гдеF тАУ площадь котлована, огражденная иглофильтрами.

Пропускная способность одного иглофильтра, м³/ч, определяется из выражения

,

где d тАУ диаметр фильтрового звена, м.

Количество иглофильтров в установке должно быть не менее

.

Расстояние между иглофильтрами не должно превышать

,

где L тАУ периметр ограждения котлована иглофильтрами.

№1

H-мощность водоносного слоя H=S

S-требуемое поглощение УГВ

H=4,1-3,1=1,

R-радиус одного иглофильтра

R= (м)

r-приведенный радиус группы иглофильтров

(м)

F-площадь котлована внутри контура иглофильтров

()

-радиус действия группы иглофильтров

(м)

Q-приток воды к иглофильтровым установкам

n-количество иглофильтров

(округляем в большую сторону и принимаем значение 60)

L-периметр котлована

(м)

l-расстояние между иглофильтрами

(м)

Марка иглофильтров ЛИУ-3

Итак, для марки ЛИУ-3 расстояние 6,35 м слишком большое и останутся участки, которые иглофильтр охватывать не будет, вследствие этого увеличим количество иглофильтров до 100, тогда расстояние между иглофильтрами соответственно равно 3,77 м, что соответствует нашей марке иглофильтров.

№2

УГВ ниже глубины котлована

№4

H=S=1

R=1,63

-радиус котлована поверху

()

(м)

(м)

(6 шт)

g=0,077

(м)

Итак, расстояние между иглофильтрами велико. Рассчитываем кол-во иглофильтров так, чтобы расстояние было приближенно равно 3, тогда наша марка будет ЛИУ-3,

n=.

Берем количество иглофильтров равное 61 и марку ЛИУ-3.

4. Выбор способа производства работ и подбор состава машин для комплексной механизации производства работ

Определение структуры планировочных работ.

4.1 Предварительный выбор ведущей машины по техническим параметрам

Выбор машины для планировочных работ

Графическим методом определяем среднюю дальность транспортировки.

L_ср=378м => ведущей машиной будет прицепной скрепер Д-511.

Технические характеристики скрепера Д511:

Эксплуатационная производительность скреперов.

П_э=60*Т*g*k_н*k_в/t_ц*k_р ,м³/смена

к_н- коэффициент наполнения ковша скрепера

Грунт тАУ супесь: к_н=1,0-1,2

к_р тАУ коэффициент рыхления грунта в ковше скрепера, к_р=1,2

к_в - коэффициент использования сменного времени, к_в=0,8-0,9

Т - продолжительность смены, Т=8ч=480 мин.

g - геометрическая ёмкость ковша скрепера, g=15м³

t_ц - длительнос
