Покрытие зерносклада

Пермский Государственный Технический Университет

Строительный факультет

Кафедра Строительных Конструкций

ПЯСНИТЕЛЬНАЯ ЗАПИСКА

К курсовому проекту по дисциплине

Конструкции из дерева и пластмасс

Выполнил:Голубев А.Г.

Проверил: Осетрин А.В.

Пермь 2009


Задание на проектирование

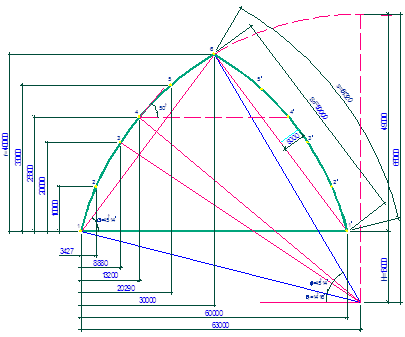

Рис. 1 Геометрическая схема конструкции

Табл.1 Основные исходные данные

Наименование
ММесто строительстваг. Архангельск
АШаг конструкций3,0 м
КРасчетный пролет60 м
СДиаметр купола-
ИВысота арокf/l= 2/3
МДлина здания72 м
ОМатериал обшивок панелейФанера Фi
ВСредний слой панелиПенопласт ФРП-1

Геометрическая схема арки

Стрела подъема арки f=(2/3)l=2∙60/3=40 м;

Длина хорды полуарки

Стрела подъема полуарки fo= 5 м > so/15= 4,33 м;

Радиус оси полуарки ;

Центральный угол φ ; φ= 45о14тАЩ.

Длина дуги полуарки

По рис.1

tgα=40/30=1,33; α=53о7тАЩ;

φo= 90о- α тАУφ/2 = 90о - 53о7тАЩ - 22о37тАЩ = 14о16тАЩ;

l1/2=R cosφo= 63,0 м

H1=R sinφo= 16,0 м

Компоновка плиты

Плиты покрытия укладываются непосредственно по несущим конструкциям, длина плиты равна шагу несущих конструкций тАУ 3,0 м.

Ширина плиты принимается тАУ 1,5 м.

Фанера на смоляном фенолформальдегидном клее по ГОСТ 3916 марки Фi. Листы берем размерами 1500х1500, стыкуя их по длине панели. Обшивки проектируем наименьшей допустимой толщины: верхнюю из семислойной фанеры толщиной 9 мм, нижнюю из пятислойной толщиной 6 мм

Стыки обшивок выполняем впритык с накладками.

Высота плиты h

Каркас плит состоит из продольных и поперечных ребер.

Ребра принимаем из ели 2-го сорта.

По сортаменту принимаем доски 50х150 мм.

После острожки кромок размеры ребер 50х144 мм.

Шаг продольных ребер конструктивно назначаем 48 см.

Учитывая размеры стандартных асбестоцементных листов ставим в плите два поперечных ребра.

На внутреннюю обшивку, изнутри, нанести окрасочную пароизоляцию из битумно-резиновой мастики.

Вентиляция в плитах осуществляется вдоль и поперек плит через вентиляционные отверстия в ребрах.

Теплотехнический расчет плиты

Место строительства: г. Архангельск

Температура наиболее холодной пятидневки с обеспеченностью 0,92:

text=-31В°С;

Средняя температура наружного воздуха отопительного периода:

tht=-4,4В°С;

Продолжительность отопительного периода со среднесуточной темпера-турой ≤8В°С: zht=253 суток;

Расчетная средняя температура внутреннего воздуха: tint=+12В°С;

Зона влажности: 1 (влажная);

Влажностный режим помещений: нормальный (75%);

Условия эксплуатации: Б (нормальный);


Табл. 2 Расчетные формулы, а также значения величин и коэффициентов приняты по СНиП 23-02-2003 Тепловая защита зданий [2].

Наименование слоя

Рулонный ковёр (2 слоя рубероида)6000,0100,170,059
Фанера Фi (ГОСТ 3916-69)7000,0090,180,050
Пенопласт ФРП-1 (ГОСТ 20916-75)75Х0,04
Фанера Фi (ГОСТ 3916-69)7000,0060,180,033

Принимаем толщину утеплителя согласно ГОСТ 20916 - 100 мм.

Сбор нагрузок на плиту (кН/м2)

Табл. 3 Сбор нагрузок выполняем в табличной форме в соответствии со СНиП 2.01.07-85* Нагрузки и воздействия [1]:

N

п/п

Наименование нагрузки

Единицы

измерения

Нормативная

нагрузка

gf

Расчетная

нагрузка

IПостоянные:

1Кровля 2 слоя рубероида

кН/м2

0,1001,30,130
2

Собственный вес продольных ребер:

кН/м2

0,0881,10,097
3

Собственный вес поперечных ребер:

кН/м2

0,0191,10,021
4

Верхняя и нижняя обшивки из фанеры

кН/м2

0,0981,10,108
5

Утеплитель: Пенопласт ФРП-1

кН/м2

0,0751,20,090

ИТОГО: qпокр

кН/м2

0,3800,446
IIВременные:

кН/м2

3,7975,424
6

Снеговая

7

Ветровая кН/м2

кН/м2

0,1861,40,260
ВСЕГО q

кН/м2

4,3636,130

Снеговая нагрузка

Полное расчетное значение снеговой нагрузки S на горизонтальную проекцию покрытия определяем по формуле

Sg=2,4 кН/м2 тАУ расчетное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли (г Архангельск тАУ IV снеговой район);

Схему распределения снеговой нагрузки и значения коэффициента m принимаем в соответствии с приложением 3 СНиП Нагрузки и воздействия [1], при этом промежуточные значения коэффициента m определяем линейной интерполяцией.


Рис. 2 Схема распределения снеговой нагрузки

Для покрытий в виде стрельчатых арок

m1=cos 1,8a;

m2 = 2,4 sin 1,4a,

где a тАФ уклон покрытия, град

Табл. 4 Коэффициенты m

Номер сеченияa, град

m1

m2

4

50 о0тАЩ

02,26
5

41 о4тАЩ

0,282,02
6

30 о30тАЩ

0,581,63

Ветровая нагрузка

Нормативное значение средней составляющей ветровой нагрузки wm на высоте z над поверхностью земли

w0= 0,30 кН/м2 тАУ нормативное значение ветрового давления;

(г. Архангельск тАУ II ветровой район)

kтАУ коэффициент, учитывающий изменение ветрового давления по высоте в зависимости от типа местности;

(местность тип В тАУ городские территории, лесные массивы и другие местности равномерно покрытые препятствиями)

Табл. 5 Коэффициент k

Высота z, м£ 5102040
Коэффициент k0,50,650,851,1

00,030,020,0125

сe - аэродинамический коэффициент внешнего давления, принимаем по обязательному приложению 4 СНиП Нагрузки и воздействия [1], где стрелками показано направление ветра. Знак "плюс" у коэффициентов сe соответствует направлению давления ветра на соответствующую поверхность, знак "минус" тАФ от поверхности. Промежуточные значения нагрузок следует определять линейной интерполяцией.

gf тАУ коэффициент надежности по нагрузке. gf = 1,4

Согласно приложению 4 СНиП [1] ветровую нагрузку для здания со сводчатым очертанием покрытия находим значения коэффициентов се на двух участках

1 участок - ;

2 участок -

На каждом участке находим средний коэффициент:

- протяженность участка с однозначной эпюрой на определенном участке.

- тангенс угла наклона эпюры ветрового давления на участке с однозначной эпюрой.

;

;

;

;

Расчетные значения ветровой нагрузки

;

;

;

;

;

;

;

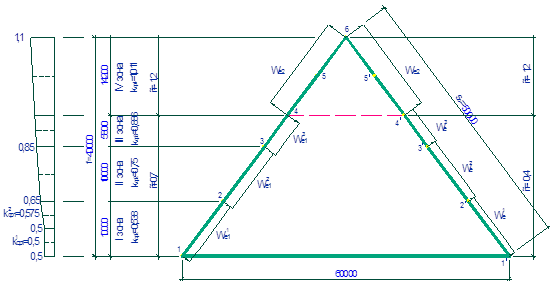

Рис. 3 Схема аэродинамических коэффициентов и коэффициентов k.

Статический расчет плиты покрытия

Фанерные панели рассчитываются только на воздействия нагрузок как плиты, свободно лежащие на двух опорах, и как элементы цельного коробчатого сечения, приведенного к наиболее напряженному материалу тАУ фанере.

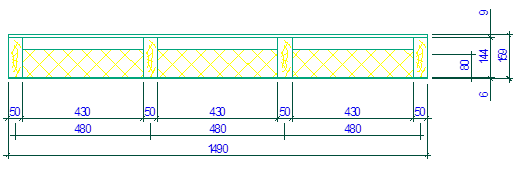

Рис.4 Поперечное сечение плиты

Ширина площадки опирания на верхний пояс несущей конструкции 8 см, расчетный пролет плиты: .

Плита рассчитывается как балка на 2-х опорах.

Равномерно распределенная нормативная нагрузка равна = 4,363В·1,5 = 6,545 кН/м;

Равномерно распределенная расчетная нагрузка равна = 6,130В·1,5 = 9,195 кН/м;

Расчетный изгибаемый момент: ;

Поперечная сила: ;

Определение геометрических характеристик расчетного сечения плиты

Расчет конструкции плиты выполняем по методу приведенного поперечного сечения в соответствии с п.4.23 СНиП II-25-80 Деревянные конструкции [3].

Приведенная ширина панели

= 0,9В·3В·bo+4В·bp= 0,9В·129 + 20= 136,1 см;

где = 3В·43= 129 см тАУ суммарная ширина фанерных полок,

= 4В·5 =20 см тАУ суммарная ширина ребер панели,

Площадь поперечных сечений:

- верхней полки 0,9В·136,1= 122,49 см2;

- нижней полки 0,6136,1= 81,66 см2;

Отношение модуля упругости материалов полок и ребер


; ;

Площадь сечения панели, приведенная к материалу и ширине верхней полки

= 81,66В·1,12+122,49+288В·1,18= 553,79 см2;

Расстояние от нижней грани панели до центра тяжести приведенного сечения

см;

Расстояние от верхней грани панели до центра тяжести приведенного сечения h- yo= 15,9 - 8,25 = 7,65 см.

Приведенный момент инерции (собственными моментами инерции фанерных полок пренебрегаем):

=122,49В·(7,65-0,45)2+81,66В·1,12В·(8,25-0,3)2+(5В·14,43/12)В·1,18++288В·1,18В·(8,25-0,6-14,4/2)2=18070 см4;

Приведенные моменты сопротивления

см3; см3;


Напряжения и прогибы

- в нижней полке

,

=1,35 кН/см2 тАУ расчетное сопротивление фанеры на растяжение, табл. 10 СНиП II-25-80 Деревянные конструкции [3];

=0,6 тАУ наличие стыков фанерных листов по длине панели.

.

- напряжения скалывания в клеевых швах между шпонами фанеры

,

=0,06 кН/см2тАУ расчетное сопротивление скалыванию клеевых швов между шпонами фанеры, табл. 10 СНиП II-25-80 Деревянные конструкции [3];

.

- устойчивость верхней сжатой полки


,

,

=1,0 кН/см2 тАУ расчетное сопротивление фанеры сжатию, табл. 10

СНиП II-25-80 Деревянные конструкции [3];

.

- Проверка верхней полки панели на местный изгиб от действия сосредоточенной силы Р=1,0В·1,2=1,2 кН. Фанерную полку рассчитываем как пластинку, защемленную в местах приклейки к ребрам.

Груз Р считаем распределенным на ширину 100 см.

;

;

=0,5 кН/см2 тАУ расчетное сопротивление фанеры на изгиб поперек волокон рубашки, табл. 10 СНиП II-25-80 Деревянные конструкции [3];

.


- прогиб панели от нормативной нагрузки

;

Проверка панели на жесткость

;

;

.

Вывод: Подобранное сечение удовлетворяет условиям прочности и жесткости.

Расчет арки

Зерносклад пролетом 60 м представляет собой стрельчатую арку. Геометрическая схема тАУ трехшарнирная статически определимая арка.

Сбор нагрузок на несущие элементы арки

Несущий элемент арки тАУ клееная деревянная балка прямоугольного сечения.

Шаг арок тАУ 3 м.

Ширина сбора нагрузок тАУ 3 м.

Постоянные нагрузки

Нормативная нагрузка от собственной массы несущей конструкции вычисляется приблизительно по эмпирической формуле:


кН/м2;

kсм= 3 тАУ коэффициент собственной массы конструкции;

кН/м2 тАУ нормативная нагрузка от массы покрытия;

кН/м2 тАУ нормативная снеговая нагрузка;

кН/м2;

Сосредоточенный груз от тельфераPн=30 кН, P=30В·1,2=36 кН

Подсчет нагрузки сводим в табл.6.

Табл. 6 Нагрузка на арку

Вид нагрузки

Постоянная,

кН/м

Снеговая,

кН/м

От тельфера,

кН

Ветровая,

кН/м

Нормативная

(0,38+0,917)В·3=

=3,891

2,4В·3В·0,7В·μ=5,04В·μ30

0,3В·3В·kВ·c=

=0,9В·kВ·c

Расчетная

(0,446+1,01)В·3=

=4,368

2,4В·3В·μ=7,2В·μ36

0,3В·3В·1,4В·kВ·c=

=1,26В·kВ·c

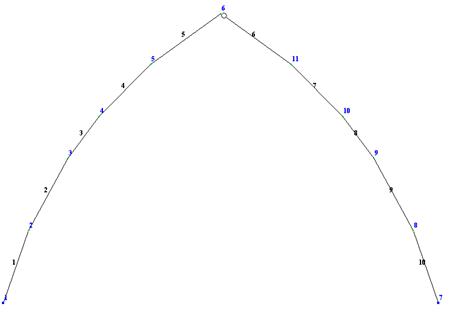

Рис.5 Схема арки

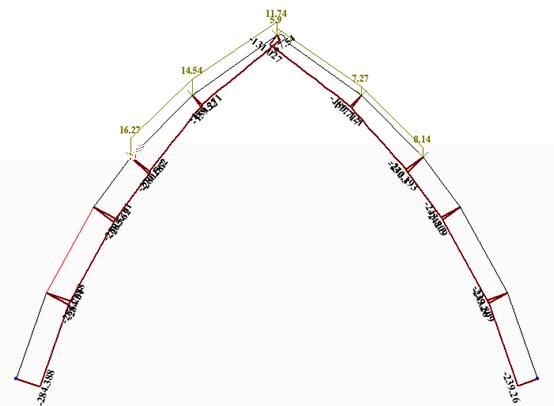

Рис.6 Эпюра продольных сил (постоянная нагрузка)

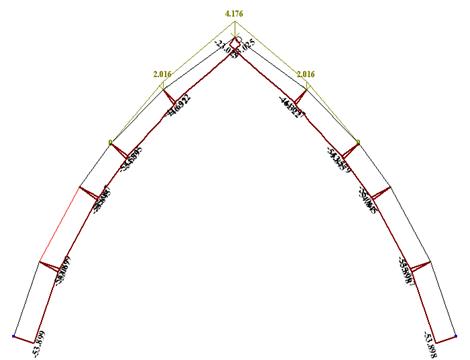

Рис.7 Эпюра продольных сил (Снеговая нагрузка тАУ 1 вар.)


Рис.8 Эпюра продольных сил (Снеговая нагрузка тАУ 2 вар.)

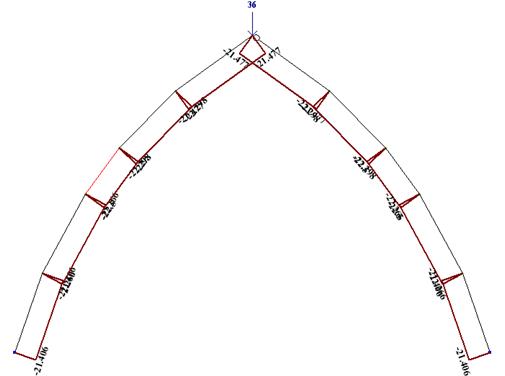

Рис.9 Эпюра продольных сил (от тельфера)


Расчет сочетаний нагрузок

Расчет сочетаний усилий производим по правилам строительной механики на ЭВМ с использованием расчетного комплекса "Лира Windows 9.0"

Сочетание нагрузок

Расчетные сочетания усилий принимаются в соответствии с п.п. 1.10.-1.13.СНиП 2.01.07-85*. Нагрузки и воздействия [1]. Расчет ведется на одно или несколько основных сочетаний.

Табл. 7 РСУ

№ элем№ сеченТип РСУКритерийN (кН)My (кН*м)Qz (кН)№№ загруж
1122-524.9410.000-30.1111 3 4
11113-203.2000.00021.7771 5
1211-159.520124.5371.7831 5
1222-481.261-397.526-45.0931 3 4
1225-481.261-397.526-45.0931 3 4
1216-159.520124.5371.7831 5
2111-156.959124.53728.5211 5
2122-482.005-397.52636.2891 3 4
2125-482.005-397.52636.2891 3 4
2116-156.959124.53728.5211 5
21213-431.623-208.57643.5571 3 5
2211-113.279270.805-2.8351 5
2222-438.325-119.79812.4831 3 4
2225-438.325-119.79812.4831 3 4
2216-113.279270.805-2.8351 5
22113-431.458-22.68916.3771 3
22214-189.99311.145-7.8221 2 4 5
3111-112.551270.80513.1341 5
3122-432.207-119.79874.0391 3 4
3125-432.207-119.79874.0391 3 4
3116-112.551270.80513.1341 5
31113-424.860-22.68976.9281 3
3221-356.925514.20043.4711 3 5
3226-356.925514.20043.4711 3 5
32113-399.526465.42558.0581 3
32114-87.217277.156-11.3771 5
32218-406.873347.42355.1701 3 4
4121-347.596514.20091.9891 3 5
4126-347.596514.20091.9891 3 5
41113-387.795465.425112.2791 3
41218-395.469347.423110.4251 3 4
4211-245.429881.358-27.9111 3
4216-245.429881.358-27.9111 3
42214-210.776823.516-28.8261 3 5
42218-258.649772.727-24.3051 3 4
5111-246.635881.35813.6371 3
5116-246.635881.35813.6371 3
51213-149.980155.73120.8161 2 4
51114-58.189205.735-5.1381 5
51218-259.062772.72719.4101 3 4
5222-141.1050.000-144.2141 3 4
52114-124.0790.000-156.3651 3
6122-201.4170.00060.5521 3 4
61113-187.5650.00068.3011 3
6211-87.114234.043-1.6541
6222-257.717-37.742-47.5431 3 4 5
6225-257.717-37.742-47.5431 3 4 5
6216-87.114234.043-1.6541
62218-275.783120.025-42.6041 3 4
7111-117.608208.69917.9931
7122-346.192-418.12172.6071 3 4 5
7125-346.192-418.12172.6071 3 4 5
7116-117.608208.69917.9931
71113-353.801-164.33578.8051 3
71218-363.174-250.84878.6241 3 4
7211-86.158234.043-12.9761
7222-262.040-37.7423.6561 3 4 5
7225-262.040-37.7423.6561 3 4 5
7216-86.158234.043-12.9761
72218-279.022120.025-4.2421 3 4
8111-144.299128.16720.5701
8122-378.212-652.76040.4241 3 4 5
8125-378.212-652.76040.4241 3 4 5
8116-144.299128.16720.5701
81113-386.598-446.34648.4291 3
81218-395.858-522.27246.9661 3 4
8211-118.964208.6991.7011
8222-352.877-418.12124.4641 3 4 5
8225-352.877-418.12124.4641 3 4 5
8216-118.964208.6991.7011
82113-361.264-164.33529.5601 3
82114-99.35722.840-2.3351 5
82218-370.524-250.84828.0961 3 4
9122-423.817-615.9386.7321 3 4 5
9125-423.817-615.9386.7321 3 4 5
91113-189.437-8.07723.8661
91218-442.208-552.98614.6001 3 4
9211-145.757128.1670.0601
9222-380.137-652.760-13.1991 3 4 5
9225-380.137-652.760-13.1991 3 4 5
9216-145.757128.1670.0601
92218-398.528-522.272-9.2061 3 4
10122-482.0690.000-44.8161 3 4
101113-234.4360.0006.7271
101214-462.6190.000-52.0551 3 4 5
10222-418.939-615.938-64.4681 3 4 5
10225-418.939-615.938-64.4681 3 4 5
102218-438.389-552.986-59.7981 3 4

Список используемой литературы

1. СНиП 2.01.07-85*. Нагрузки и воздействия. тАУ М.:ГП ЦПП, 1996.- 44с.

2. СНиП 23-02-2003. Тепловая защита зданий.

3. СНиП II-25-80. Деревянные конструкции.- М., 1983.

3. СНиП II-23-81. Стальные конструкции: М., 1990.

4. Рохлин И.А., Лукашенко И.А., Айзен А.М. Справочник конструктора-строителя. Киев, 1963, с. 192.

5. А.В. Калугин. Деревянные конструкции. Учеб. пособие (конспект лекций).-М.: Издательство АСВ, 2003.-224 с., с илл.

Вместе с этим смотрят:


Авангардизм як явище архiтектури ХХ столiття


Автоматическая автозаправочная станция на 250 заправок в сутки


Амурський мiст


Анализ деятельности строительного предприятия "Луна-Ра-строй"


Анализ проектных решений 20-ти квартирного жилого дома
