Проект участка автомобильной дороги в сложных условиях
Федеральное агентство по образованию
Вологодский государственный технический университет
Кафедра тАЬАвтомобильные дорогитАЭ
Курсовая работа по ИПАД
Тема: Проект участка автомобильной дороги в сложных условиях
Вологда
2009
Содержание
1. Пересечение дорог в одном уровне
1.1 Описание пересечения в одном уровне
2. Пересечение дорог в двух уровнях
2.1 Разработка продольного профиля на подходах к пересечению для дорог АВ и СD в двух уровнях
2.2 Описание пересечения в двух уровнях
3. Водопропускная труба
3.1 Расчет стока с малого водосборного бассейна для водопропускной трубы
3.2 Определение размеров трубы
3.3 Ведомости объемов работ
4. Отвод земель для участка автомобильной дороги протяженностью 2 километра
4.1 Привязка типовых проектных решений
4.2 График постоянного отвода земель для участка автомобильной дороги ПК 19+00 тАУ ПК 39+00
Приложение 1
Список используемых источников
1. Пересечение дороги в одном уровне
1.1 Описание пересечения
Привязка типового проектного решения пересечения в одном уровне на ПК 10+60. Эксплуатационно-техническая категория главной дороги III, второстепенной IV. Тип пересечения 3-А-1 тАУ пересечение с устройством переходно-скоростных полос на главной и второстепенной дорогах. Угол пересечения 90В°. Уклоны по главной дороге к пересечению с ПК 8+10 по ПК 8+90 - 13тА°, с ПК 8+90 по ПК 10+60 - 5тА°, от пересечения, с ПК 10+60 по ПК 13+10 - 5тА°. По второстепенной дороге от пересечения и к пересечению 25тА°. Длина переходно-скоростных полос назначается в зависимости от эксплуатационно-технической категории дороги и продольного уклона. Радиусы закруглений назначаются в зависимости от типа пересечения и эксплуатационно-технической категории главной и второстепенной дороги. По главной дороге устроены треугольные направляющие островки, а на второстепенной каплевидные. Схема пересечения и поперечные профили представлены на рисунке 1.
Условные обозначения на пересечении:
- длина отгона ширины проезжей части и обочин второстепенной дороги, м;
- длина разделительной полосы, отделяющей переходно-скоростную полосу от основной полосы движения, м;
- длина отгона разделительной полосы, отделяющей переходно-скоростную полосу от основной полосы движения;
b - ширина полосы движения или переходно-скоростной полосы дороги, м;
c - ширина полосы движения второстепенной дороги на участке примыкания, м;
a - ширина полосы торможения (накопления), наибольшая ширина направляющего островка полосы торможения (накопления);
bk - наибольшая ширина каплевидного направляющего островка, м;
d, d1 - ширина обочин дороги, м;
f, f1 - наименьшая ширина укрепленной полосы обочин, м;
f2 - наименьшая ширина укрепленной полосы на разделительной полосе, м;
c1 - ширина проезжей части съезда, м;
SР - длина полосы разгона, м;
ST- длина полосы торможения, м;
STH- длина полосы торможения (накопления), м;
- длина отгона переходно-скоростной полосы, м;
- длина участка перестроения, м;
- длина участка разгона и перестроения, м;
- длина участка перестроения и торможения, м.
2. Пересечение дорог в двух уровнях
2.1 Разработка продольного профиля на подходах к пересечению для дорог АВ и СD в двух уровнях
Пересечение в двух уровнях разрабатывается на ПК 10+60 по дороге АВ и на ПК 75+00 на дороге СD. Продольные профили запроектированы методом тангенсов в основном по обертывающей, проектные отметки на вертикальных кривых пересчитаны с учетом поправки в скобках.
Описание продольного профиля дороги АВ.
Техническая категория автомобильной дороги IV, продольные уклоны соответствуют требованию СНиП 2.05.02-85 и не превышают 60тА°. Радиусы минимальных выпуклых и вогнутых кривых соответствуют требованию СНиП, более 5000 м. и 2000 м. и приняты максимально возможными с учетом рельефа местности для улучшения движения автотранспорта по дороге. Рекомендуемая рабочая отметка 151,45 м. С ПК 0+00 по ПК 1+55 запроектирована выемка глубиной до 1,30 м. Проектная линия запроектирована из прямых вставок, вогнутых и выпуклых кривых. С ПК 0+00 по ПК 4+50 запроектирована прямая вставка протяженностью 450 м. с продольным уклоном 13тА°, далее с ПК 4+50 по ПК 7+50 запроектирована вогнутая вертикальная кривая протяженностью 300 м. радиусом 15000 м., тангенс 150 м., биссектриса 0,75 м. С ПК 7+50 по ПК 10+50 запроектирована выпуклая кривая встык предыдущей вогнутой кривой. Длина выпуклой кривой составляет 300 м., радиус 25000 м., тангенс 150 м., биссектриса 0,45 м. С ПК 10+50 по ПК 10+62 запроектирована прямая вставка длинной 12 м. с продольным уклоном 5тА°. С ПК 10+62 по ПК 13+38 запроектирована выпуклая кривая протяженностью 276 м., тангенс 138 м., радиус кривой 23000 м., биссектриса 0,414 м. С ПК 13+38 по ПК 13+46,9 запроектирована прямая вставка длинной 8,9 м. с продольным уклоном 17тА°. С ПК 13+46,9 по ПК 18+99 запроектирована вогнутая кривая, протяженностью 552 м. радиусом 23000, тангенсом 276 м. и биссектрисой 1,656 м. С ПК 18+99 по ПК 20+00 запроектирована прямая вставка длиной 101 м., с продольным уклоном 7тА°.
Описание продольного профиля дороги CD.
Техническая категория автомобильной дороги II, продольные уклоны соответствуют требованию СНиП 2.05.02-85 и не превышают 40тА°. Радиусы минимальных выпуклых и вогнутых кривых соответствуют требованию СНиП, более 15000 м. и 5000 м. и приняты максимально возможными с учетом рельефа местности для улучшения движения автотранспорта по дороге. Рекомендуемая рабочая отметка 145,45 м. С ПК 75+91 по ПК 77+80 запроектирована выемка глубиной до 2,15 м. Проектная линия запроектирована из прямых вставок, вогнутых и выпуклых кривых. С ПК 67+60 по ПК 69+27,5 запроектирована прямая вставка протяженностью 167,5 м. с продольным уклоном 5тА°, далее с ПК 69+27,5 по ПК 72+72,5 запроектирована выпуклая вертикальная кривая протяженностью 345 м. радиусом 15000 м., тангенс 172,5 м., биссектриса 0,99 м. С ПК 72+72,5 по ПК 73+59 запроектирована прямая вставка длиной 86,5 м., с продольным уклоном 18тА°. С ПК 73+59 по ПК 76+41 запроектирована вогнутая вертикальная кривая протяженностью 282 м., радиус кривой 6000 м., тангенс 141 м., биссектриса 1,66 м. С ПК 76+41 по ПК 76+60 запроектирована прямая вставка длинной 19 м. с продольным уклоном 29тА°. С ПК 76+60 по ПК 81+40 запроектирована выпуклая кривая протяженностью 480 м., тангенс 240 м., радиус кривой 15000 м., биссектриса 1,92 м. Продольные профили представлены на рисунке 2.
2.2 Описание пересечения в двух уровнях
Схема пересечения дорог в двух уровнях - клеверный лист состоит из 4 левоповоротных и 4 правоповоротных съездов. Дорога II технической категории проходит в нижнем уровне, а дорога IV категории в верхнем так как, по экономическим соображениям целесообразнее дорогу высшей категории прокладывать в нижнем уровне, а низшей категории в верхнем. Габарит приближения определяется по ГОСТ Р52748-2007 тАЬНормативные нагрузки, расчетные схемы нагружения и габариты приближениятАЭ, в соответствии с ГОСТ габарит приближения принят 4,5 м. Для развязок в разных уровнях нормируются величины съездов. Для вычисления минимальных радиусов закругления правоповоротных съездов из СНиП 2.05.02-85 тАЬАвтомобильные дорогитАЭ выбирается расчетная минимальная скорость движения с учетом технической категории автомобильной дороги, с которой съезжают автомобили. Для II технической категории расчетная скорость 60 км/ч., радиус 150 м, и для IV категории расчетная скорость 50 км/ч., радиус 100м. На левопоротных съездах радиусы принимаются для II технической категории 60 м. и более, для IV технической категории 50 м. и более. Длина переходно-скоростных полос назначается в зависимости от категории дороги, продольного уклона. Чертеж пересечения дорог в двух уровнях, поперечные профили и водоотвод представлены в приложении 1.
3. Водопропускная труба
3.1 Расчет стока с малого водосборного бассейна для водопропускной трубы
Привязка типового проектного решения водопропускной трубы на ПК 37+20
1. Изображаем на карте водосборный бассейн, анализируя рельеф местности.
Водосборный бассейн показан на карте в курсовом проекте Участка автомобильной дороги АВ.
2. Считаем площадь водосборного бассейна методом палетки
3. Изображаем на карте главный лог водосборного бассейна
Lгл. лога=1360 м.
4. Определяем уклон главного лога
5. Определить средний уклон склонов лога по карте
6. Определение расчетного расхода воды в бассейне
Для этого необходимо рассчитать расход ливневого стока Qр% лив. и расход снегового стока Qр% снег, выбрать больший из рассчитанных расходов.
р% - вероятность превышения расчетного расхода, для рассчитываемой трубы р%= 3%, т. к. техническая категория проектируемой дороги IV.
Расчет расхода воды для трубы
Исходные данные:
δ=1
Н1%=80 мм.
Тип кривой редукции осадков тАУ 2
р%=3%
λр%=0,86
χ=0,33
χр=9
φ0=0,3
n5=0,8
nск=0,25
α1=1
n2=0,22
hср=200 мм.
Сv=0,3
Определение ливневого расхода
Коэффициент стока
Гидроморфологическая характеристика русла
τск=86, qр=0,068
Определение расчетного расхода снегового стока
Из двух полученных расходов от ливневого стока и талых вод в качестве расчетного принимают большее значение QР%=1,31 м3/с
3.2 Определение размеров трубы
Исходные данные:
d=1 м.
Q%=1,4 м3/с
hкр=0,69 м.
hсж=0,62 м.
iкр=4тА°
Тип входного звена цилиндрический
H=1,15 м.
Vвых=2,7м/сек
ПК 37+20
Рис. 3 Поперечный профиль
L1 тАУ длина средней части трубы без входного и выходного звеньев.

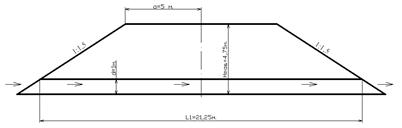

Рис. 4 Схема средней части, входного и выходного оголовка трубы
Принимаю 3-х метровые звенья тАУ 6 шт.
2-х метровые тАУ 1 шт.
Рис. 5 Схема расположения звеньев трубы
Назначение типов элементов трубы
Пусть труба будет безфундаментная, уложенная на гравийно-песчаную подушку.

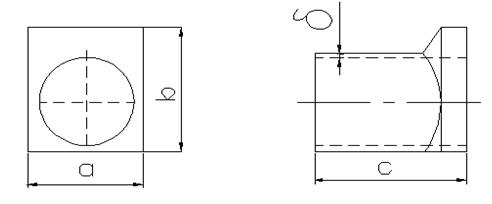

Рис. 6 Звено оголовка круглое
Марка блока ЗКП 15.170 а=122 см.; b=161 см.; с=170 см.; δ=10 см.
Рис. 7 Звено средней части
2-х метровое: Марка блока ЗКП 19.200 а=120 см.; b=121 см.; с=200 см.; δ=10 см.
3-х метровое: Марка блока ЗКП 19.300 а=120 см.; b=121 см.; с=300 см.; δ=10 см.
Рис. 8 Откосные стенки.
2 шт. марка блока СТ 1 п. а=185 см.; b=227 см.; с=30 см.
2 шт. марка блока СТ 1 л. а=185 см.; b=227 см.; с=30 см.
Рис. 9 Противофильтрационный экран.
Марка блока Ф 264; а=70 см.; b=120 см.; с=302 см.
