Проектирование 9-этажного дома

Строительство тАУ одна из основных отраслей народного хозяйства страны, обеспечивающее создание новых, расширение и реконструкцию действующих основных фондов.

Капитальному строительству принадлежит важнейшая роль в развитии всех отраслей производства, повышение производительности общественного труда, подъема материального благосостояния и культурного уровня жизни народа.

Архитектура общественных зданий претерпела в последние годы существенные изменения. В проектировании общественных зданий широко используется системный подход, охватывающий градостроительные, архитектурно-художественные и функционально-планировочные, технические и экономические аспекты проектных решений. В основе архитектурно-планировочного решения лежат функциональное назначение зданий, их техническое оснащение и экономическое объемно-планировочное решение.

Сокращение затрат в архитектуре и строительстве осуществляется рациональными объемно-планировочными решениями зданий, правильным выбором строительных и отделочных материалов, облегчением конструкции,, усовершенствованием методов строительства. Главным экономическим резервом в градостроительстве является повышение эффективности использования земли.

В данный дипломный проект, включаются как вариантные поиски объемно-планировочного решения, так и конструктивные расчеты, экономическую оценку и графическую работу.

Исходные данные

Город Кисловодск расположен в зоне с нормальной влажностью. Господствующими ветрами являются ветра восточного направления.

Согласно СНиП 2.01.01 тАУ 82 ВлСтроительная климатология и геофизикаВ» район строительства характеризуется следующими данными:

район строительства (строительно-климатическая зона) IIIБ;

расчетная зимняя температура-24В°С;

средняя температура наиболее холодный суток-18В°С;

скоростной напор ветра45кг/м²;

снеговая нагрузка50кг/м²;

глубина промерзания грунта0,9м

По данным технического отчета об инженерно геологических изысканиях на площадке строительства отрицательных физико-геологических процессов и явлений, влияющих на общую устойчивость участка, не отмечено. В качестве основания здания приняты суглинки, имеющие следующие расчетные характеристики:

угол внутреннего трения φ = 27В°С;

удельное сцеплениес = 24.2кПа;

модуль деформацииЕ = 15Мпа;

Грунтовые воды обнаружены на глубине 10.7-15.1 м.

Согласно акту выбора площадки для строительства, архитектурно-планировочного решения, задания на проектирование, принят индивидуальный проект.

Генеральный план

Семи-девятиэтажный 38-квартирный жилой дом возводится на участке площадью 0,45 га, расположенном в промышленном районе г. Кисловодска на пересечении улиц Декабристов и Пятигорской, которые ограничивают участок с запада и севера. К югу отведенного участка расположен 5-ти этажный 70-ти квартирный жилой дом.

Основным в решениях генерального плана является:

размещение дома, обеспечивающее подъезды к нему, а так же санитарные и противопожарные разрывы;

вертикальная планировка с высотной привязкой дома, обеспечивающая отвод поверхностных вод с площадки и сброс их в ливневую канализацию.

Принятое расположение дома обеспечивает подъезд и подход к нему с ул. Декабристов. Санитарные и пожарные разрывы между рядом расположенными зданиями соответствуют СНиП 2.07.01.89 и СНиП 2.01.02.89

Здание размещается на красной линии и ориентированно на юго-восток. Рельеф участка спокойный, имеет уклон в северном направлении до 1% . Расположение и ориентация здания на участке выполнены с соблюдением требований СНиП 2.08.01-85 к ориентации и инсоляции помещений.

За относительную отметку -0,500 принят уровень чистого пола торгового зала. Система координат городская.

Для создания уклонов, обеспечивающих оптимальную посадку здания и отвод поверхностных вод, проектируется сплошная вертикальная планировка. Продольные уклоны по дорогам приняты от 0,5 до 1%. Предусмотрены водоотводные лотки и канавы, отвод поверхностных вод осуществляется закрытым способом.

1.2.1 Благоустройство и озеленение

Генеральный план на территории свободной от застройки предусмотрена посадка деревьев и кустарников, создание газонов. Озеленение участка составляет 43% от его площади. Проектом предусматривается установка малых архитектурных форм тАУ скамьи.

Подъезды, тротуары и внутредворовые площадки имеют асфальтобетонное и плиточное покрытие.

Генеральным планом предусмотрено зонирование территории:

зона отдыха;

детские площадки;

хозяйственные площадки.

Детские игровые площадки оборудованы песочницей, скамейками, гимнастической стенкой, качелями, качалкой-балансиром. Хозяйственные площадки оборудованы установками для сушки белья и установками для чистки одежды.

Согласно СНиП 2.07.01-89 проектом предусмотрено устройство открытой площадки для временного расположения автомобилей.

Объемно-планировочное решение

Настоящим индивидуальным проектом предусматривается строительство 7-9 этажного 38 квартирного жилого дома со встроенно-пристроенным магазином товаров повседневного спроса.

Проектируемый объект находится на пересечении оживленных магистралей ул. Декабристов и ул. Пятигорской, что предъявляет повышенные требования к созданию архитектурно-художественной выразительности здания. Жилой дом блокируется со строящимся пятиэтажным жилым домом со стороны ул. Декабристов. С востока к проектируемому дому примыкает территория школы. В объемно-пространственном отношении проектируемый объект тАУ это и односекционный дом с разновысотными частями (7 и 9 этажей). Здание имеет сложный план, благодаря выступающим и заходящим лоджиям. Уличные фасады не дублируют друг друга. Их пластика выполнена в сдержанной манере, что соответствует окружающей застройки. В оформлении используются такие приемы как нижнее обрамление оконных проемов, деталировка ограждений лоджий, фрагменты ВлковровойВ» кладки на северном фасаде и акцент придают плотные фронтоны, расположенные с выступом к основной плоскости стены. Наружные стены проектируется выполнить из силикатного кирпича с деталировкой керамического лицевого камня.

Жилой дом

7-9ти жилой дом запроектирован с различным набором квартир :

однокомнатных тАУ 8,

двухкомнатных тАУ23,

трехкомнатных тАУ7.

В каждой квартире проведено планировочное зонирование: четко выражена группа помещений дневного пребывания, включая переднюю, общую комнату и спальню или группу спален с санитарным узлом. Проходные комнаты в квартирах отсутствуют.

Все комнаты имеют хорошие пропорции. Квартиры оборудованы встроенными шкафами или хозяйственными кладовыми, а также антресолями. В кухне предусмотрено место для холодильника.

Ванны запроектированы длиной 1700мм. Проект разработан с техническим подвалом. Высота этажа принята 2,8м. Жилые комнаты ориентированы в основном на юг и запад, что обеспечивает нормальную освещенность и инсоляцию помещений.

Магазин

В состав жилого дома входит встроенно-пристроенный продовольственный магазин ВлАгроВ», торговой площадью 200м².

В магазине предусмотрено 3 одлела:

гастрономический;

мясо-рыба;

овощной.

Вход в магазин имеет угловое решение. Загрузка товаров осуществляется через деборкадер, расположенный с улицы Пятигорской.

Таблица 1.1

Экспликация помещений

1.3.1 Объемно-планировочные характеристики здания

1. Общая площадь здания-7193,75м²;

2. Общая площадь квартир-6441,84м²;

3. Площадь застройки-1336,4м²;

4. Количество этажей-7-9

5. Количество квартир:

однокомнатные-8шт

двухкомнатные-23шт;

трехкомнатные-7шт;

6. Строительный объем-29468,5м³;

в том числе:жилая часть-26194,2м³;

не жилая-3274,3м³.

Художественно-эстетическое решение

Здание запроектировано с учетом особенностей архитектуры существующей застройки и ограничено влияет на нее.

Кирпичные стены внутри жилого дома отделываются мокрой штукатуркой. Перегородки из штучных гипсобетонных плит, с одной стороны выравниваются и отделываются бес песчаной накрывкой, а с другой стороны затираются штукатурным раствором. Поверхности железобетонных панелей на потолках шпаклюются. Швы между ними расшиваются цементным раствором. Стены, перегородки и потолки отделываются улучшенной клеевой покраской. В жилых комнатах стены оклеены обоями. В кухнях и санузлах устраиваются масляные панели светлых тонов на высоту h =150см. В кухнях предусмотрена облицовка белыми глазурованными плитками участка стены h = 45см, низ облицовки на 85 см от пола, в пределах кухонного оборудования по фронту и с заходом на боковые стены по ширине оборудования. Стены выше панелей окрашиваются маслинной краской.

Поверхности стен лестничных клеток отделываются масляной краской. По периметру площадок и карманов лестничных клеток устраивается плинтус h=6.5см из глазурованных керамических плиток черного цвета или темных тонов. Вдоль маршей площадок устраивается фриз из штукатурного раствора высотой 30см с последующей покраской. Лестничные площадки запроектированы с облицовкой керамической плиткой. Нижние плоскости маршей белятся. Боковая грань лестничных маршей не примыкающая к стене, окрашивается силикатной краской по цвету близкому к цвету фриза лестничных клеток. Откосы оконных и дверных проемов, переплеты окон, полотна дверей, шкафные блоки и антресольные блоки окрашиваются масляными красками.

Фасад магазина облицовывается тонко-пиленным естественным камнем светлого тона. Боковые стены и портал деборкадера облицовываются керамическим кирпичом. Внутренние стены торгового зала облицовываются глазурованной плиткой на высоту h=200см. Стены выше панелей окрашиваются высококачественной масляной покраской. Покрытие торгового зала устроить из бетона мозаичного состава. Потолок отделывается улучшенной клеевой покраской. Стены, перегородки и потолки служебных и подсобных помещений отделываются улучшенной масляной покраской. В санузлах, душевых и моечных устраиваются панели из глазурованной плитки высотой h=200см.

Под магазином имеется подвал, где располагаются охлаждающие камеры, помещения для хранения металлической тары и венткамера.

Архитектурно-конструктивные решения

Жилой дом разработан с учетом размещения его в городской застройке.

В· Класс здания II.

В· Степень долговечности II.

В· Степень огнестойкости II.

Здание 7-9^ти-этажное с подвалом, чердаком и стальной кровлей, водосток внутренний.

Конструктивная схема жилого дома решена с несущими продольными и поперечными стенами. Устойчивость при воздействии сейсмических нагрузок обеспечивается следующими конструктивными решениями:

1. В фундаментах и стенах подвала обеспечена перевязка кладки в каждом ряду, а так же в углах и пересечениях на глубину 1/3 высоты блока. Фундаментные блоки-подушки укладываются в виде непрерывной ленты, по верху которой уложен пояс из раствора М100 высотой 40мм, и арматурой 3ø10 A-I.

2. Стены комплексной конструкции, в которых вертикальные железобетонные стойки и горизонтальные антисейсмические железобетонные пояса по периметру здания в уровне перекрытия и покрытия образуют четкую каркасную систему.

3. Все пересечения и углы стен армируются заводской сеткой на участки прилегающих стен на 1,5-2м через 700мм по высоте.

В проекте приняты следующие конструктивные решения:

1.5.1Фундаменты

Сборные ленточные фундаменты выполнены из бетона класса по прочности на сжатие В15. Толщина фундаментных блоков от 0,8м до 1,2м, стеновых фундаментных блоков 0,4м и 0,5м.

Конструкция фундаментов разработана в разделе настоящего дипломного проекта ВлОснование и фундаментыВ».

1.5.2 Стены

Наружные стены подвергаются многочисленным несиловым и силовым воздействиям. Стены воспринимают собственную массу, постоянные и временные нагрузки от перекрытия крыши, воздействия ветра, неравномерной деформации основания.

Наружные стены здания тАУ из керамического кирпича толщиной 510мм. Конструкция наружной стены приведена в разделе теплотехнический расчет. Приведенное сопротивление теплопередаче наружных стен R=2,543(м² В°С)/Вт.

Внутренние стены здания тАУ толщиной 380мм из керамического кирпича.

1.5.3 Перегородки

Перегородки выполнены из гипсовых плит толщиной 80мм для межкомнатных перегородок и 90мм из легкобетонных плит в случае перегородок санузлов.

1.5.4 Перекрытия и покрытия

Перекрытия тАУ это ограждающая конструкция здания, членящая его по высоте на этажи. Номенклатура изделий определена архитектурно-планировочными и конструктивными решениями здания.

Плиты перекрытия, плиты лоджий и балконов, плиты перекрытия машинного помещения лифтов, плиты покрытия в проектируемом здании сборные железобетонные многопустотные толщиной 220 мм (серия 1.141-1 ВлПанели железобетонные многопустотныеВ»). Предел огнестойкости конструкции 0,75часа, что удовлетворяет требованиям СНиП II-2-80 для зданий второй степени огнестойкости.

1.5.5 Кровля

В проектируемом здании кровля принята плоской. Состав кровли:

В· защитный слой из крупнозернистого песка на битумной мастике;

В· 3^х-слойный гидроизоляционный рубероидный рулонный ковер;

В· цементно-песчаная стяжка толщиной 20 мм.

Водоотвод принят внутренний.

1.5.6 Лестницы

Лестницы предназначены для сообщения между помещениями, расположенными на разных этажах. Лестницы, лестничные площадки и марши тАУ сборные железобетонные.

1.5.7 Полы

Полы приняты в жилых комнатах, прихожих тАУ паркетные, кухнях тАУ линолеум по легкобетонной стяжки. В санузлах, ванных комнатах покрытие пола тАУ керамическая плитка. Экспликация полов приведена в таблице 1.2.

Таблица 1.2

Экспликация полов

1.5.8 Окна и двери

Все окна и двери здания приняты в соответствии со следующими нормативными документами: ГОСТ 11214-86 ВлОкна и балконные двери деревянные с двойным остеклением для жилых и общественных зданийВ», серия 1.136 тАУ 10 ВлДвери деревянные внутренние для жилых и общественных зданийВ», серия 1.136.5-19 ВлДвери деревянные наружные для жилых и общественных зданийВ».

Размеры окон назначены в соответствии с нормативными требованиями естественной освещенности и архитектурной композиции. Балконные двери имеют одинаковое с окнами решение переплетов, коробки и светопрозрачные части. Спецификация заполнения дверных и оконных проемов приведена в таблице 1.3

Таблица 1.3

Спецификация элементов заполнения оконных и дверных проемов

1.5.9 Теплотехнический расчёт конструкций здания.

Теплотехнический расчет наружных ограждений гражданских и промышленных зданий производится в соответствии с указаниями СНиП II-3-79* ''Строительная теплотехника'' 1996 года. В соответствии с этими указаниями общее сопротивление теплопередаче ограждающих конструкций R₀ следует принимать в соответствии с заданием на проектирование, но не менее требуемых значений, R₀^тр, определяемых исходя из санитарно-гигиенических и комфортных условий по формуле (1) СНиП II-3-79* и условий энергосбережения тАУ по таблице 1б* СНиП II-3-79*.

Таблица 1.4

Элементы стены

1. Назначаем конструкцию, материалы и ориентировочные толщины d всех слоев ограждения (см. таблицу 1.4).

2. Подсчитываем нормативную (требуемую) величину сопротивления теплопередаче R₀^тр1:

R₀^тр1= nВ·(t_В-t_Н)/ t_НВ·α_В ,

где n тАУ коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху; для наружных стен и покрытия n=1;

t_в тАУ расчетная температура внутреннего воздуха (⁰С), принимаемая согласно

ГОСТ 12.1.005-88 и нормам проектирования соответствующих зданий и сооружений, 18⁰С;

tн тАУ расчетная зимняя температура наружного воздуха (⁰С), равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92 по СНиП 2.01.01-82, -22 ⁰С;

Dt^н тАУ нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, 4 ⁰С;

a_в тАУ коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, 8,7 Вт/м^{2. 0}C.

R₀^тр1=1В· [18- (-18)]/4В·8,7=1,034 м^{2 . 0}С/Вт.

3. Определяем R₀^тр2 по таблице 1б^* СНиПа в зависимости от величины ГСОП (градусо-сутки отопительного периода).

ГСОП = (t_В-t_ОТ.ПЕР.) ×x× z_ОТ.ПЕР,

где t_В тАУ расчетная температура внутреннего воздуха, принимаемая согласно ГОСТ 12.1.005-88 и нормам проектирования соответствующих зданий и сооружений;

t_ОТ.ПЕР., z_ОТ.ПЕР. тАУ соответственно средняя температура (⁰С) и продолжительность (сутки) периода со средней суточной температурой воздуха ниже или равной 8⁰С по СНИП II.01.01.-82.

Для Новочеркасска вычисляем:

ГСОП = [18-(-0,4)]х175 = 3220 ( ⁰С×сут);

R₀^тр2 = 2,527 м^{2 . 0}С/Вт.

4. Определяем сопротивление теплопередаче принятой конфигурации ограждения R₀ по формуле:

R₀=1/α_В + R₁ + R₂ +тАж+ R_n+ 1/α_Н ,

где: R₁, R₂,тАж, R_n тАУ термическое сопротивление 1,2,тАж,n-ого слоя ограждающей конструкции, R_i= δ_i/ λ_i;

α_Н тАУ коэффициент теплопередачи (для зимних условий) наружной поверхности ограждающей конструкции, Вт/(м^{2 . 0}С);

δ - толщина слоя, м;

λ тАУ расчетный коэффициент теплопроводности материала слоя, Вт/(м^{2 . 0}С).

R₀=1/8,7+0,025/0,93+0,51/0,81+0,07/0,041+0,02/0,93+1/23=2,543м²⁰С/Вт.

5. Проверяем условия: R₀ ³ R₀^тр1, R₀ ³ R₀^тр2 :

2,543 м^{2 . 0}С/Вт > 1,034 м^{2 . 0}С/Вт;

2,543 м^{2 . 0}С/Вт > 2,527 м^{2 . 0}С/Вт.

Проанализировав полученные результаты убеждаемся в приемлемости данной конструкции стены.

Инженерное оборудование

В проекте предусмотрены следующие системы.

1. Хозяйственно-питьевого водоснабжения;

2. Центрального горячего водоснабжения;

3. Бытовая канализация;

4. Ливневая канализация.

1.6.1 Теплоснабжение

Теплоснабжение проектируемого дома осуществляется от действующей котельной СКГМИ, подключение предусмотрено непосредственно через ранее запроектированное ЦТП дома Агромстроя по улице Тельмана. Теплоносителем служит горячая вода, температурой в точке подключения 110В°С. Трубопроводы тепловых сетей прокладываются в непроходных каналах типа КЛ и по подвалу здания. Компенсация тепловых удлинении осуществятся углами поворота и П-образными стояками. Конструкция тепловой изоляции тАУ минираловатными изделиями на синтетическом связующем. Максимальный часовой расход тепла тАУ 672,8 кВт.

1.6.2 Отопление и вентиляция

Система отопления принята однотрубная тупиковая с П-образными стояками. Трубопроводы отопления подключаются в узле ввода через элеватор. В узле ввода устанавливаются приборы автоматического оборудования подачи теплоты на отопление. Температура теплоносителя на отоплении 70В°С.

В жилом доме запроектирована приточно-вытяжная вентиляция с системой естественного побуждения. Вытяжка предусмотрена через вытяжные каналы в санузлах и кухнях. Воздуховоды проектируются шлакобетонные. Приток тАУ через форточки в жилых комнатах и кухнях, а так же естественной инфильтрацией через наружные ограждения.

1.6.3 Водоснабжение

Система внутреннего водопровода запроектирована из стальных оцинкованных водо-газопроводных труб ГОСТ 3262-75*, прокладываемых открыто и окрашиваемых по цвет стен масляной краской за 2 раза. Магистральная сеть тупиковая, прокладывается под потолком подвала и изолируется минераловатными матами на фенольном связующем, с последующим покрытием лакостеклотканью по рубероиду.

Внутренние сети горячего водоснабжения запроектированы из стальных водо-газопроводных оцинкованных труб ГОСТ 3262-75*. Магистральные сети горячего водоснабжения изолируются аналогично трубопроводам холодного водоснабжения.

1.6.4 Канализация

Отвод бытовых стоков принят через внутреннюю сеть канализации и колодцы на выпусках в городскую сеть. Внутренняя канализация выполняется из чугунных канализационных труб ø100мм; ø50мм по ГОСТ 6942.3-80.

Отвод ливневых и талых вод по внутренним водостокам через колодцы на выпусках принят в городскую ливневую канализацию.

Монтаж внутренних систем канализации производить в соответствии со СНиП 3.05.01-85.

1.6.5 Электроснабжение

Электроснабжение проектируемого дома осуществляется от ранее запроектированной трансформаторной подстанции типа К-42-630 МЧ. Электроснабжение осуществляется напряжением питающей сети с глухо-заземленной нейтралью 320/220 В. На лестничных клетках на каждом этаже предусмотренны совмещенные этажные щитки, в которых устанавливаются счетчики учета электроэнергии, автоматы для защиты сетей и пакетные выключатели. Все металлические токоведущие части электрооборудования подлежат заземлению путем присоединения к нулевому проводу сети.

1.6.6 Газоснабжения

Газоснабжение проектируемого жилого дома предусмотрено от существующих наружных сетей 70^ти квартирного жилого дома. Проектом предусмотрена установка бытовых газовых плит для приготовления пищи.

1.6.7 Слаботочные системы

Телефонизация.

Наружные сети выполняются от существующего распределительного щитка по заявкам жильцов.

Радиофикация.

Внутренняя сеть выполняется по индивидуальным чертежам в стойке установленной на крыше.

Телевидение.

Проектом предусмотрена установка антенны типа АТКГ-1,1.6,0.

Молниезащита.

Молниезащита выполнена согласно РД.34.21.122-87.

Охрана окружающей среды

В рабочем проекте предусматривается благоустройство территории вокруг жилого дома с устройством автодорог и площадок с твердым покрытием, площадки для отдыха взрослых и детей, хозяйственные площадки, площадки для стоянки автомашин.

Территория вокруг дома озеленяется посадкой деревьев кустарников и устройством газонов.

Вертикальная планировка участка выполнена с учетом существующего рельефа местности, что обеспечивает отвод поверхностных вод от проектируемого жилого дома и соседних с ним по лоткам автодорог.

РАiЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ

Расчет и конструирование многопустотной панели перекрытия

Исходные данные на проектирования

Требуется рассчитать и законструировать сборную железобетонную конструкцию междуэтажного перекрытия жилого здания при следующих данных:

- поперечный пролет 5400м;

- кратковременная нагрузка 3500Н/м².

Несущий элемент многопустотная панель с круглыми пустотами, имеющая номинальную длину 5,4м ширину 1,5м и высоту 22см. Панель опирается на несущие внутренние стены. Действующие нагрузки на перекрытие см. табл. 2.1.

Расчет многопустотной плиты по предельным состояниям первой группы.

Определение нагрузок и усилий

Подсчет нагрузок на 1 перекрытия приведен в табл.2.1

Таблица 2.1.

Расчетная нагрузка на 1 м при ширине плиты равной 1,5м

с учетом коэффициента надежности по назначению здания :

постоянная g = 4,076 В· 1,5 В· 0,95 = 5,81кН/м

полная g + υ = 8,276 В· 1,5 В· 0,95 = 11,79кН/м

υ = 6,6 В· 1,5 В· 0,95 = 9,405кН/м

Нормативная нагрузка на 1 м:

постоянная ;

полная ;

постоянная и длительная: .

Усилия от расчетных и нормативных нагрузок

От расчетной нагрузки:

;

.

От нормативной полной нагрузки:

;

.

От нормативной постоянной и длительной нагрузок:

.

Q = 8 В·5,26 / 2 = 21,04кН

Установление размеров сечения плиты

Высота сечения многопустотной (7 круглых пустот диаметром 15,9см ) предварительно напряженной плиты.

;

рабочая высота сечения

;

Размеры:

толщина верхней и нижней полок: (22-15,9) В· 0,5=3,05 см.

ширина ребер: средних тАУ 4,0 см, крайних тАУ 6,85 см.

В расчетах по предельным состояниям первой группы расчетная толщина сжатой полки таврового сечения см; отношение , при этом вводится в расчет вся ширина полки см; расчетная ширина ребра .

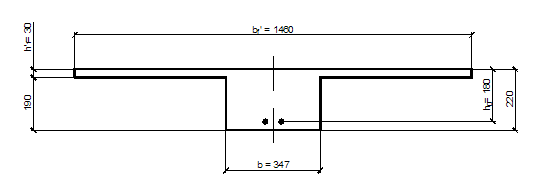

Рис. 2.1

Характеристики прочности бетона и арматуры.

Таблица 2.1.

Предварительное напряжение арматуры равно:

Проверяем выполнение условий:

;

условие выполняется

Вычисляем предельное отклонение предварительного напряжения при числе слагаемых стержней по формуле:

Коэффициент точности натяжения по формуле:

.

При проверке по образованию трещин в верхней зоне плиты при обжатии принимают: . Предварительное напряжения с учетом точности натяжения

Расчет прочности плиты по сечению, нормальному к продольной оси

М=40,76 кНм.

Сечение тавровое с полкой в сжатой зоне. Вычисляем:
