Проектирование главного корпуса ремонтно-производственной базы

Уборка улиц и газонов непременно делают урбанистический пейзаж более привлекательным и психологически приемлемым для жителя и туриста. В хорошую погоду, когда на улицах много гуляющих, а особенно сильно это заметно во время выходных и праздников - засоренность улиц и газонов достигает такого масштаба, что уже к середине дня город выглядит чрезвычайно грязным. Как поддерживать его чистоту в таком режиме? Ведь чистота улиц является наиболее важным фактором удобства городской жизни - как в работе, так и на отдыхе. Очевидно, что для поддержания чистоты в городе уже недостаточно только команд дворников - сколь бы многочисленны они ни были. Уборка таких территорий с такой интенсивностью использования невозможна без применения разнообразной техники, причём специализированной по сезону, погоде и типу загрязнений. Основное отличие уборки улиц от уборки газонов состоит в том, что мусор на тротуарах и дорогах создают сами люди, тогда как территории парков и лужаек обычно нуждаются в очищении от того сорта загрязнений, который создаёт сама природа: опавшие листья, ветки, сухая трава и т.п., и, однако, эти площади также часто нуждаются в уборке от грязи, нанесённой туда только человеком.

Для механизированной уборки территорий города используется уборочная техника, а именно:

- уборочные машины - КДМ-130, КО-713, ПМ-;

- погрузчики ТО-18 ВлАВ», ВлБВ», ВлДВ», ВлБЗВ»;

- погрузчики ДЗ-133; МУП-351;

- подметально-уборочные трактора КО-707;

- трактора МТЗ-1221;

- автогрейдер ГС 10.01;

- снегоочиститель фрезерно-роторный СНФ-200.

Использование уборочного оборудования в хозяйстве и строительстве

Уборочное оборудование применяются как в городском коммунальном хозяйстве, так и при строительстве. Особенно часто уборочное оборудование типа КО-560 (каналопромывочное оборудование) применяются в дорожном строительстве. Данный тип дорожно-строительной техники используется для очистки канав, каналов и траншей. Помимо плановой уборки и чистки колодцев городской канализации, уборочное оборудование требуется при проведении строительных работ на сложных грунтах, в случаях, когда процесс земляных работ затрудняется появлением ила, наносов и прочих загрязнений. Как правило, илососные машины являются комбинированными. Это достигается за счет комплектации их дополнительным уборочным оборудованием, которое благодаря создаваемому в нем высокому давлению может использоваться для мойки машин и различных поверхностей.

Спецтехника в коммунальном хозяйстве (мусоровозы)

Мусоровозы для коммунального хозяйства тАУ спецтехника, занятая в организации механизированной уборки городов. Наряду с другими машинами, участвующими в этом трудоемком процессе (поливомоечными, подметально-уборочными, илососными, вакуумными машинами, снегоочистителями и пр.), мусоровозы выполняют важную функцию погрузки и транспортировки отходов. В коммунальном хозяйстве используются мусоровозы нескольких типов: в основном это модели с задней загрузкой, хотя не редкость и мусоровозы с верхней или фронтальной загрузкой. Классифицировать данный тип техники можно и по габаритам (как правило, в коммунальном хозяйстве используются средние тАУ типа МАЗ-5809 - и большие тАУ типа КОММАШ БМ-53229 - мусоровозы). Состояние парка мусоровозов напрямую влияет на работу коммунального хозяйства города в целом, поддержание эксплуатируемой техники в надлежащем виде позволяет оптимизировать работу всех городских служб.

Критерии оценки качества спецтехники

http://" onclick="return false">

Запчасти машин

Применение спецтехники предполагает возможность переоснащения импортным оборудованием. Поэтому в первую очередь активным спросом пользуются основные узлы и агрегаты гидросистемы (гидромоторы, гидронасосы, пневмогидроаккумуляторы, гидрозамки, гидрорули, гидрораспределители, клапаны пневмогидравлические, гидроцилиндры). При эксплуатации машин часто возникает потребность и в запчастях для секций механизма, обеспечивающего крепление и работу. Как и при работе с любым видом машин, ремонтные и эксплуатационные службы сталкиваются с необходимостью планового ремонта и экстренной замены деталей ходовой части. Кроме того, не является проблемой покупка запчастей к оборудованию снегоуборочных машин (как основному, так и сменному).


1. Архитектурно тАУ конструктивная часть

1.1 Технологический процесс

Ремонт дорожно-строительной техники проводят с целью поддержания и восстановления их исправного и работоспособного состояния путем устранения повреждений. Ремонт может быть текущим и капитальным. Различают также плановые, неплановые, аварийные и восстановительные ремонты.

Текущий ремонт выполняется в плановом порядке, а также по потребности согласно результатам диагностических осмотров. Его проводят в процессе эксплуатации дорожно-строительной техники для обеспечения её работоспособного состояния до следующего капитального или текущего ремонта. Текущий ремонт состоит в замене или восстановлении узлов и агрегатов (кроме базовых) с частичной разборкой машины и проведении регулировочных работ. При этом выполняются все виды работ по ТО. Ремонтные работы включают также сварку, слесарные и станочные работы, нанесение наплавок на изношенные поверхности деталей. Основной метод текущего ремонта тАУ агрегатный, при котором неисправные сборочные единицы заменяют новыми или восстановленными в стационарных условиях. Таким образом, при агрегатном ремонте на машине выполняют только демонтаж требующих ремонта сборочных единиц, монтаж и регулировочные работы, благодаря чему сокращается время пребывания техники в ремонте. Агрегатный ремонт требует наличия оборотных агрегатов в соответствии с их потребностью при эксплуатации парка техники.

Капитальный ремонт проводится для восстановления работоспособного состояния дорожно-строительной техники её отдельных узлов с заменой или восстановлением агрегатов, включая базовые. Капитальный ремонт предусматривает восстановление технико-экономических параметров машин и проводится в специализированных сервисных центрах. Основанием для его проведения являются следующие признаки: повреждение базового узла (детали) тАУ станины, рамы, несущего кузова, устранимое только путем полной разборки техники; необходимость замены двух и более сложных агрегатов тАУ двигателя, сложных редукторов, коробок перемены передач и др. Различают обезличенный (агрегатный) и необезличенный капитальные ремонты. При необезличенном ремонте отремонтированные узлы и детали устанавливают на ту же машину.

Далеко не секрет, что продажа строительной техники не возможна без надлежащего сервисного обслуживания. Что же подразумевается под термином Влсервисное обслуживаниеВ»? Многие торгующие организации, просто арендующие офисы в крупных бизнес-центрах, понимают под сервисным обслуживанием наличие сервисного автомобиля и набора гаечных ключей.

Но это далеко не так! Без ремонтной базы невозможно произвести ни одного вида ремонтных работ, связанных с топливной аппаратурой, гидравлической системой, двигателем или трансмиссией.

На сегодняшний день в сфере сервисного обслуживания работают много компаний, в которых производится широкий спектр услуг по ремонту дорожно-строительной техники:

- капитальный ремонт ДВС, ТНВД, КПП, АКПП, Трансмиссии.

- установка любого навесного оборудования;

- диагностика и ремонт гидроцилиндров, гидрораспределителей, гидро-насосов;

- техническое обслуживание спецтехники отечественного и импортного производства;

- сварочные работы любой сложности.

В таких компаниях установлено самое современное оборудование, необходимое для проведения диагностики техники, узлов и агрегатов, что позволяет ремонтировать не только отечественную технику, но и технику зарубежных производителей.

В компаниях также работают выездные мобильные бригады, для диагностики и проведения технического обслуживания непосредственно на месте дислокации техники, что позволяет значительно экономить на транспортировке спецтехники. Каждый автомобиль оборудован всем необходимым диагностическим оборудованием и полным набором инструментов.

Немаловажное значение при оказании услуг по ремонту спецтехники, является и наличие запасных частей.

1.2 Генеральный план

1.2.1 Форма и размеры участка, его застройка

Участок, на котором расположено проектируемое здание прямоугольной формы размером 161,00 на 268,40 метров.

Абсолютная планировочная отметка земли Н0 = 75,45 м.

На участке, кроме проектируемого здания располагаются:

- административно тАУ бытовое здание;

- здание гаража;

- два поста охраны;

- здание ремонтного и сборочного цеха;

- склады комплектующих деталей;

- автостоянка для личного и служебного транспорта;

- стоянка для спецмашин;

- трансформаторная подстанция;

На участке соблюдены все санитарные и противопожарные нормы на основании СНиП II-89-80*.

На проектируемом участке предусмотрены асфальтовые дороги с подъез-дами к зданию. Озеленение предусматривается вдоль дорог, проходных путей, вокруг здания, а также на свободных участках. Расстояние между деревьями при-нимается не менее 3,5 метров.


1.2.2 Ориентация здания. Вертикальная привязка здания на местности

При разработке чертежа генплана необходимо выполнить вертикальную при-вязку проектируемого здания к участку местности.

; ; ; ; ; ; ; ; ; ; ; ; ; ; м; м; м; м; м.

Рисунок 1 - Вертикальной привязки здания на местности

Определяем черные отметки углов здания интерполированием по горизон-талям плана по формуле:

, (1.2.1)


где тАУ отметка точки рельефа в промежутке между горизонталями, м;

тАУ отметка горизонтали с меньшей величиной, м;

тАУ отметка горизонтали с большей величиной, м;

тАУ расстояние от горизонтали с меньшей величиной до искомой точки, м;

тАУ расстояние от горизонтали с большей величиной до искомой точки, м;

;

;

;

;

;

;

;


;

Находим красные (планировочные) отметки углов проектируемого здания по формуле:

, (1.2.2)

где тАУ уклон рельефа участка равен 0,015;

тАУ расстояние между искомыми точками (углами здания), м;

м;

м;

м;

м;

м;

м;

м;

м;


м;

Абсолютная отметка чистого пола первого этажа находится по максимальному значению красной отметки угла проектируемого здания по формуле:

, (1.2.3)

где - абсолютная отметка чистого пола первого этажа;

тАУ относительная отметка планировочной поверхности земли;

- максимальное значение абсолютной красной отметки из всех углов здания.

м;

м;

м.

Эту абсолютную отметку чистого пола и принимаем за условную отметку В± 0,000.

1.2.3 Благоустройство и озеленение застраиваемого участка

На территории хозяйственной зоны размещены подсобно хозяйственные постройки, подъезды для грузовых автомобилей. Въезд на территорию хозяйст-венного двора предусмотрен с второстепенной улицы.

Инженерные сети размещаются в пределах поперечного профиля дороги: под тротуарами. Ширина дорог принимается равной 8 м.

На проектируемом участке предусмотрены асфальтовые дороги с подъез-дами к зданию. Озеленение предусматривается вдоль дорог, проходных путей, вокруг здания, а также на свободных участках. В целях озеленения высаживаются деревья, устраиваются цветники и газоны. Кустарникам придают различные формы. В площадь отдельных участков озелененной территории включены пло-щадки для отдыха. Расстояние между деревьями принимается не менее 3,5 мет-ров.

Для передвижения рабочих и служащих по территории завода имеется сеть пешеходных и транспортных путей.

1.2.4 Технико-экономические показатели генплана

Технико-экономические показатели генерального плана приведены в табли-це 1.

Таблица 1 тАУ Технико-экономические показатели генерального плана

№ п/пНаименованиеЕд. изм.Количество
1234
1

Площадь территории:

га4,30
2

Площадь застройки:

Fзастр=F1+F2+F3

га0,41
3

Плотность застройки:

%застр=%

%11
4

Площадь озеленения:

ΣFозел

га2,09
5

Процент озеленения:

%озел=∙100%

%48
6

Площадь асфальтовых покрытий:

ΣFасф

га1,8
7

Процент асфальтовых покрытий:

%асф=∙100%

%42
8

Протяженность подземных и надземных инженерных сетей: Σlинж

Км0,3
9

Протяженность ограждения:

Σlогр

км0,6

F=161 ∙268,4=43212,4 м2=4,30 га;

Fзастр=2396,45+696,45+144+144+30+592+25+32+20=4080 м2=0,41 га;

%застр=%=11 %

ΣFозел=5400+1500+4000+6300+3700=20900 м2=2,09 га;

%озел=∙100%=48 %

ΣFасф=4486+2591,84+3966,24+897,6+5765=17706,2 м2= 1,8 га;

%асф=∙100%=42 %

Σlинж= 340 м = 0,3 км;

Σlогр = 634 м = 0,6 км.

1.3 Объемно-планировочные решения

1.3.1 Форма здания в плане и его параметры

Проектируемое здание в плане имеет прямоугольную форму с размерами в осях Вл1 тАУ 12В» - 66,00 м, а в осях ВлА тАУ КВ» - 36,00 м. Здание одноэтажное, так как производство с горизонтальным технологическим процессом и характеризуется тяжелым и громоздким оборудованием, со значительными динамическими нагрузками. Высота этажа 7,2 м. Здание с полным каркасом с сеткой колонн 6 × 18 м. Шаг тАУ 6 м, пролет тАУ 18 м.

Административно-бытовой корпус также имеет прямоугольную конфигу-рацию в плане с размерами в осях Вл12 тАУ 15В» - 12 м, в осях ВлА тАУ МВ» - 54 м. Административно-бытовой корпус пристроен к главному корпусу. Корпус двухэтажный с высотой этажа 3,3 м. Экспликация помещений представлена в таблице 2.

Таблица 2 - Экспликация помещений

НомерНаименованиеПлощадь м²
123

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Отделение диагностики

Сварочно-жестяницкий участок

Коридор

Участок мойки ассенизационных машин

Окрасочный участок

Краскоприготовительный участок

Помещение автоматического пожаротушения

Тамбур

Электрощитовая

Помещение постов мойки, сушки

Помещение постов смазки, регулировки

Склад масел

Участок переметки щеток

Слесарно-механический участок

Кузнечно-рессорный и медницкий участки

Помещение фильтровальной установки

Уборные

Мойка агрегатов и деталей

Промежуточный склад

Склад агрегатов и материалов

Аккумуляторный участок

119,8

83,8

246,3

69,9

92,7

26,8

7,50

25,6

8,80

160,3

268,3

25,4

72,4

110,2

53,4

5,6

33,9

23,0

39,6

79,0

36,5

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

Участок ремонта топливной аппаратуры

Помещение текущего ремонта и обслуживания

Склад шин

Шиномонтажный участок

Участок пневмо- и гидрооборудования

Участок ремонта электрооборудования

Комната мастеров

Компрессорная

Обойный и кузовной участки

Комната дежурных водителей

Тепловой пункт

Вестибюль

Хозяйственный отдел

Технический отдел

Кладовые

Мужской гардероб с душевыми

Женский гардероб с душевыми

Подсобное помещение

Моечная посуды

Буфет на 20 посадочных мест

Красный уголок

Курительная

Медицинская комната

Диспетчерская

Пожарно-сторожевая охрана

Бухгалтерия и касса

Комната общественных организаций

Венткамеры

Отдел эксплуатации

Кабинет директора

Приемная

Кабинет главного инженера

Грязное отделение дезкамеры

Комната дезинфектора

Чистое отделение дезкамеры

Планово-экономический отдел и организации труда и заработной платы

Отдел кадров

Кабинет парткома

Кабинет по безопасности движения

Кабинет по технике безопасности

37,8

772,2

26,3

51,3

39,0

21,2

21,9

19,7

62,8

27,9

69,3

37,1

11,2

23,0

40,3

224,5

17,9

10,0

5,8

38,1

34,7

12,2

20,3

21,0

11,2

16,1

16,9

565,1

23,0

13,8

9,1

11,4

11,2

8,3

31,1

15,7

8,0

22,2

23,2

23,0


1.3.2 Конструктивная схема здания. Обеспечение пространственной жесткости

В проекте предлагается каркасно тАУ панельная схема здания с полным каркасом. Проектируемый цех по ремонту машин имеет каркас с сеткой колонн 618 м. Пространственная жёсткость каркаса обеспечивается в горизонтальной плоскости фундаментными балками, металлическими фермами и покрытием выполняющими роль жёстких горизонтальных диафрагм, в вертикальной плоскости пространственная жёсткость обеспечивается стенами и вертикальными связями жесткости.

1.3.3 Обеспечение эвакуации людей из здания

Эвакуация людей из цеха предусматривается через ворота и двери, которые открываются по направлению эвакуации.

Эвакуация людей из административно тАУ бытового здания предусмотрена через вестибюль, центральные входы. Эвакуации людей со второго этажа осущес-твляется по лестнице. Ширина лестничного марша устанавливается по СНиП ис-ходя из пропускной способности и принимается равной 1350 мм. Двери на пути эвакуации открываются по направлению к выходу.

1.3.4 Технико-экономические показатели здания

Технико-экономические показатели здания приведены в таблице 3.

Таблица 3 тАУТехнико-экономические показатели

Наименование

Методика определения

Ед. изм.Количество
1234
Площадь застройки

м2

2396,45
Строительный объем

м3

21567,96
Полезная площадь

м2

1962
Общая площадь

м2

2677,16
Планировочный коэффициент

тАФ0,73
Объемный коэффициент

тАФ5,80

1.4 Расчеты к архитектурно тАУ конструктивной части

1.4.1 Расчет бытовых помещений

Исходные данные для расчета представлены в таблице 4.

Таблица 4 тАУ Исходные данные

Наименование цехаГруппа санитарной характеристики тех-нологического про-цесссаРасчётное число рабочих
ВсегоВ том числе в наибольшую смену
мужчинЖенщинИтогомужчинЖенщинИтого
Ремонтный цех9525120701080

Расчёт бытовых помещений представлен в таблице 5.

Таблица 5 тАУ Расчет бытовых помещений

Наименование помещенияРасчётный показательФормула расчётаПоказатель
1234
Все вспомогательные помещения

Площадь, м2

3,5А332,5
Гардеробно - душевой блок:
гардеробнаяКоличество шкафовВ80
душевая

Количество душевых кабин:

Для мужчин

Для женщин

В/7

10

1

преддушевая

Площадь, м2

0,7м2 на 1сетку

7,0

1,4

Комната отдыха в цехе

Площадь, м2

2424
Уборная в цехе

Кол-во унитазов (М)

Кол-во унитазов (Ж)

Кол-во умывальников

В/20

В/15

1 умывал. на 4 унитаза

4

1

1

Пункт первой помощи

Кол-во помещений

Площадь, м2

1

20,30

1

20,30

Общественное пита-ниеКол-во посадочных мест

1,9м2×В

38,10
УборнаяКол-во приборовΣ7

1.4.2 Теплотехнический расчет покрытий

Район строительства: г.Казань

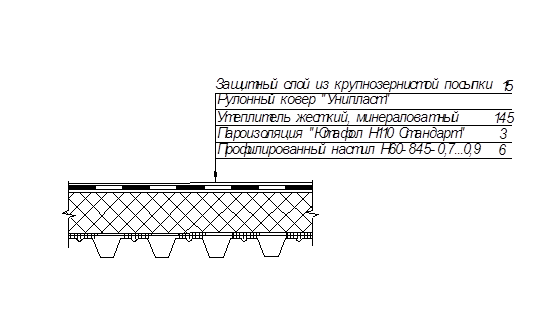

Рисунок 2 - Конструкция покрытия

Теплотехнический расчет представлен в таблице 6.

Таблица 6 тАУ Теплотехнический расчет покрытий

Поз.НаименованиеОбозначениеЗначения по СНиП
1234
1

Расчётная температура внутреннего воздуха, 0С

20
2

Расчётная зимняя температура холод-ной пятидневки, 0С

-32
3

Нормируемый температурный пере-пад, 0С

6,8
4

Коэффициент теплоотдачи, Вт/(м2 В·0С)

8,7
5

Коэффициент теплоотдачи для зимних условий, Вт/(м2 В·0С)

23
6

Толщина слоёв, м

Профилированный настил, 7850 кг/м³

Пароизоляция Ютафол, 600 кг/м³

Утеплитель минераловатный 40-60 кг/м³

Рулонный ковер Унипласт

0,006

0,002

х

0,003

7

Расчётный коэффициент теплопро-водности при условии эксплуатации ВлАВ», Вт/(м2 В·0С)

Профилированный настил, 7850 кг/м³

Пароизоляция Ютафол, 600 кг/м³

Утеплитель минераловатный 40-60 кг/м³

Рулонный ковер Унипласт

58,0

0,17

0,063

0,17

8

Средняя температура отопительного периода, 0С

-5,2
9Продолжительность отопительного периода, ВлсуткиВ»

215
10Градусосутки отопительного периода из условий энергосбережения

4988,0
11

Требуемое сопротивление тепло-передачи с учётом санитарно- гигие-нических и комфортных условий, м2 В·0С/Вт

2,74
12

Приведенное сопротивление тепло-передачи, м2 В·0СВ·Вт из условия энергосбережения.

2,73

, (1.4.1)

0СВ·сутки;

4000 тАУ 2,5; 2000 тАУ 0,5 х=0,247;

6000 тАУ 3,0; 988тАУ х

м²В·ºС/Вт;

Искомая толщина слоя:


, (1.4.2)

;

мм;

Общая толщина конструкции:

м.

Лист

Вместе с этим смотрят:


Авангардизм як явище архiтектури ХХ столiття


Автоматическая автозаправочная станция на 250 заправок в сутки


Амурський мiст


Анализ деятельности строительного предприятия "Луна-Ра-строй"


Анализ проектных решений 20-ти квартирного жилого дома
