Проектирование спортивного комплекса "Дворец спорта" в г. Коломне Московской области

На дипломное проектирование было получено задание на разработку строительства спортивного комплекса ВлДворец спортаВ» в г. Коломне Московской области.

В данном дипломном проекте рассмотрены следующие вопросы:

- технико-экономическое обоснование принятого варианта;

- архитектурное решение здания;

- расчетно-конструктивная часть;

- технология, планирование и управление строительством;

-экономическая часть и технологические показатели;

-техника безопасности.

В архитектурно-строительной части представлено: архитектурно-конструктивное и объемно-планировочное решение здания; теплотехнический расчет наружной стены, решение фасада здания и план озеленения территории.

В расчетно-конструктивной части произведен расчет и конструирование основных элементов поперечной рамы тренировочной спортивной арены дворца спорта: стропильной фермы, колонны и фундамента под нее.

В разделе ВлТехнология, организация, планирование и управление строительстваВ» разработана технологическая карта на монтаж конструкций шатра покрытия, представлена калькуляция затрат труда, машинного времени и заработной платы, разработан календарный план производства работ, графики потребления ресурсов, рассчитаны параметры строигенплана.

В экономической части посчитана локальная, объектная сметы и выполнен сводный сметный расчет. В результате определена полная сметная стоимость в ценах 2009 г. и стоимость 1кв.м площади.

В разделе ВлТехника безопасности и охрана трудаВ» определены опасные и вредные факторы на строительной площадке, рассмотрена пожарная безопасность на период производства работ по возведению здания, рассмотрены основные правила техники безопасности на период строительства.


1. Общие исходные данные

Спортивный комплекс ВлДворец спортаВ» в г. Коломне Московской области с двумя спортивными аренами тАУ основной и тренировочной - представляет собой здание сложной конфигурации переменной высоты с 1-2-х этажными объемами. Спортивный комплекс предназначен для проведения соревнований областного характера и проведения тренировок.

Климатический район строительства Ледового дворца умеренно-континентальный, преобладание ветров западного направления, ветровой район I, снеговой район III. Минимальные температуры приходятся на январь и февраль, максимальные тАУ на июль и август. Значение осадков как элемента велико. В течение года максимум приходится на летние месяцы. Наиболее резкий прирост осадков наблюдается в мае - июне, минимальное количество тАУ в январе. Количество осадков за год 704 мм.

В данном районе преобладает песчаный грунт. К специфическим грунтам, имеющим распространение на площади застройки, отнесен техногенный грунт, который представляет собой свалку грунтов и строительного мусора (в основном песок с гравием, галькой, обломками кирпича, древесины).


2. Функционально-технологические условия

Данный проект предусматривает здание Спортивного комплекса ВлДворец спортаВ» на 2500 мест, предназначенный для соревнований областного уровня по хоккею и фигурному катанию. Площадь территории, отведенной под строительство, составляет 2,4 га. Участок распложен в центральной части г. Коломны Московской области в зоне жилой застройки. Спортивный комплекс находится в непосредственной близости от пересечения двух городских магистралей: ул. Парковой и проспекта Ленина. Окружающая застройка тАУ здания (1-9 эт.), расположенные с южной, западной и восточной сторон Ледового дворца.

С севера участок граничит с ВлГородским парком культуры и отдыхаВ», с востока ограничен территорией детского сада, с южной тАУ домом культуры, с западной тАУ ул. Парковой.

На территории спортивного комплекса предусмотрено устройство гостевых автостоянок и стоянок служебного автотранспорта общей вместительностью 84 м/мест, а также стоянки для 3-х автобусов.

Подъезд пожарных машин, машин скорой помощи и другого специального транспорта обеспечен со всех сторон здания.


3. Технико-экономическое обоснование принятого варианта

Спортивный комплекс ВлДворец спортаВ» в г. Коломна с двумя спортивными аренами тАУ основной и тренировочной, представляет собой здание сложной конфигурации переменной высоты с 1-2-х этажными объемами.

Основная спортивная арена с 2500 зрительскими местами (отметка верха кровли 17,600), предназначенная для проведения соревнований областного характера и арена для проведения тренировок (отметка верха кровли 11,300).

Большое внимание при проектировании ледового дворца следует уделить выбору покрытия ледовых арен. Так как длина пролета большого ледового поля составляет 54 м, а его площадь составляет 54 х 64,8 = 3499,2 м2, следует задуматься о его конструктивном решении.

Ввиду архитектурных особенностей здания, его внешнего вида и достаточно большой величины пролета покрытие может представлять собой фермы из замкнутых профилей, фермы из уголков или арки.

Для пролета 54 метра по сортаменту и ГОСТ 27772-88 ВлСтальные конструкцииВ» определяется марка стали и наименование составляющих компонентов для вышеуказанных конструктивных элементов.

Ферма из замкнутых профилей:

Пояса: - верхний тАУ I 30 К2, сталь С 390

- нижний тАУ I 30 К1, сталь С 390

Раскосы: - опорный тАУ I 20 К2, сталь С 390

- решетки тАУ Гн  200 х 160 х 8

Гн  180 х 140 х 7

Гн  160 х 120 х 5, сталь С 390, С 255

Стойки: Гн  100 х 100 х 4

Гн  120 х 60 х 4, сталь С 255, С 245

Ферма из уголков:

Пояса: - верхний тАУ Т 200 х 200 х 20, сталь С 390

- нижний тАУ ^ 180 х 180 х 16, сталь С 390

Раскосы: - опорный тАУ Т 200 х 200 х 14, сталь С 390

- решетки тАУ Т 160 х 160 х 12, сталь С 245

Стойки: Т 100 х 100 х 10, сталь С 245

Арка:

Затяжка: сечение тАУ трубы электросварные прямошовные по ГОСТ 10704-91 219 х 9, сталь С 255;

Дуга: I 70 Б1, сталь С 255 ГОСТ 26020-83 ВлДвутавры стальные горячекатанныеВ»

В качестве сравнения можно привести анализ весовых, стоимостных характеристик данных конструктивных элементов, а также трудоемкости их изготовления и монтажа.

Для покрытия главной арены в осях 11-19, А-М пролетом 54м используются фермы из замкнутых профилей.

В таблице 5.1 приведен подобранный в программе SCAD расход стали и сравнение характеристик трудоемкости изготовления и стоимости (Турбо-смета), доказывающие правильность решения.

Таблица 5.1

Пример покрытияРасход стали, кгТрудоемкость изготовления/монтажа ч/часСтоимость изготовления / монтажа руб.
Ферма из замкнутых профилей14966

1475 ч/час

136 ч/час

261510

81132

Ферма из уголков15897

1569 ч/час

145 ч/час

278114

86300

Арка13966

1382 ч/час

216 ч/час

244956

72054

Ферма из замкнутых профилей (54 м),

G = 241 кг/п.м.

Масса фермы (М) составит:

m = 241 кг/п.м. х 54 м. = 13014 кг

М = m + 15% = 13014 кг + 1952 кг. = 14966 кг

Ферма из уголков (54 м.),

G = 256 кг/п.м.

Масса фермы (М) составит:

m = 256 кг/п.м. х 54 м. = 13824 кг

М = m +15% = 13824 кг + 2073 кг = 15897 кг

Арка:

затяжка (54м) G=46.5 кг/п.м.

m1 = 46,5 кг/п.м. х 54 м. = 2511 кг

дуга (74,5 м) G = 129,3 кг/п.м.

m2 = 129,3 кг/п.м. х 74,5 м. = 9633 кг

m = m1 + m2 = 2511 кг + 9633 кг = 12144 кг

В итоге масса арки (М) составит:

М = m + 15 %= 12144 кг + 1822 кг = 13966 кг

Высота дуги арки для данного пролета составляет 7 м., что противоречит архитектурному решению здания и, несмотря на более экономичный расход стали и меньшую стоимость, данный конструктивный элемент не используется при строительстве ледового дворца.

Как видно из показателей в Таблице 5.1, трудоемкость и стоимость изготовления и монтажа фермы из замкнутых профилей гораздо экономичнее показателей фермы из уголков. Наиболее подходящим вариантом покрытия по расходу стали, трудоемкости и стоимости является ферма из замкнутых профилей.


4. Архитектурно-строительная часть

4.1 Решение генерального плана

С северной стороны участок застройки примыкает к Городскому парку культуры и отдыха, с восточной - ограничен территорией детского сада, с южной - существующим корпусом реконструируемого кинотеатра ВлОктябрьВ», с западной - ул. Парковой.

Главный остекленный фасад спортивного комплекса сориентирован в сторону Парковой улицы. Центральный цилиндрический объем двухсветного вестибюля осью главного входа направлен на входную зону парка, что позволяет в дальнейшем включить проектируемый объект в общую композицию парка.

На территорию Спортивного комплекса предусмотрен въезд автотранспорта с ул. Парковой, вдоль южной границы участка, что позволит разделить потоки автотранспорта и пешеходные потоки к главному входу.

Подъезд пожарных машин, машин скорой помощи и другого специального транспорта обеспечен со всех сторон здания.

Для обеспечения безопасности и организации движения автотранспорта в соответствии с нормами СНиП 9.05.02-85 проектом предусматривается установка дорожных знаков и нанесение дорожной разметки.

Площадки, тротуары и отмостки приняты шириной 1,2 тАУ2,0м и выполняются из бетонной тротуарной плитки или асфальтобетона толщиной 8 см. по щебеночному основанию.

Тип покрытия автоподьездов, площадок и тротуаров - асфальтобетон см. рисунок 6.1

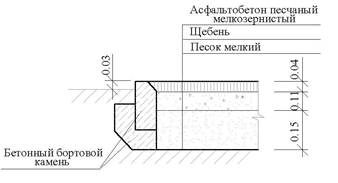

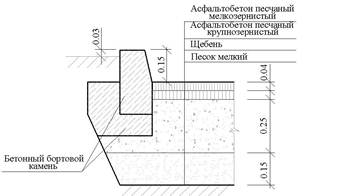

Тип 1 . Конструкция дорожной одежды

Тип 2. Конструкция тротуаров.

Тип 3. Конструкция покрытия площадок и пешеходных дорожек.

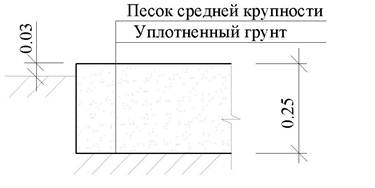

Тип.4 Конструкция покрытия площадки для игр детей дошкольного возраста


Рисунок 6.1 тАУ Конструкции площадок, дорожной одежды и пешеходных дорожек.

Проект благоустройства и озеленения территории выполнен с учетом максимально возможного сохранения имеющихся на участке высокорослых деревьев и сохранения верхнего, плодородного слоя почвы. Вырубке подлежат только те деревья, которые попадают непосредственно в зону застройки. Озеленение территории носит в основном архитектурно-декоративный характер. Во внутреннем дворе, между территорией детского сада и автостоянки планируется создание аллеи из высокорослых деревьев лиственных пород, обладающих высокими декоративными свойствами, а также одиночная и групповая посадка деревьев и кустарников. Вся свободная от застройки и проездов территория покрывается газоном. Перед главным входом намечена установка цветочниц. В зоне автостоянок планируется посадка декоративного кустарника в группы и создание живой изгороди.

4.2 Объемно-планировочное решение здания.

Спортивный комплекс, представляющий сложной конфигурации 1-2 этажное здание с двумя залами катков: универсальным спортивным залом с искусственным льдом и трибунами на 2500 мест и тренировочным ледовым залом, размещен таким образом, чтобы главный фасад здания ориентирован в сторону ул. Парковой. Такое решение позволит в дальнейшем реализовать главную композиционную идею единого комплекса, объединяющего здание Ледового дворца и главного входа Городского парка в единый архитектурный ансамбль, при соблюдении всех противопожарных и санитарных разрывов.

Основная спортивная арена с 2500 зрительскими местами (отметка верха кровли 17.600) для соблюдения требований норм по инсоляции жилых помещений максимально удалена от жилой застройки, расположенной на Парковой улице.

На первом этаже (высотой 5.1м и 4.35м) в зоне для зрителей и посетителей расположены следующие основные помещения:

-главный двухсветный вестибюль с двумя парадными криволинейными лестницами, ведущими на 2-й этаж,

-фойе с гардеробами для зрителей;

-женский и мужской санузлы;

-три входа (люка), ведущих на нижние ряды трибун;

-2 буфета для зрителей (на 36 человек);

-кафе быстрого обслуживания (типа ВлПицца ХатВ» на 75 мест) с отдельным входом;

-помещение службы безопасности с комнатой отдыха и санузлом;

-помещения кассы (2 кассы и комната администратора);

-лифт для обслуживания маломобильных посетителей;

-магазин спортивной атрибутики с отдельным входом.

В северной части здания на 1-м этаже в осях 20-11 и А-В располагаются:

-отдельный вход на лестницу, ведущую на VIP трибуну;

-помещение проката спортивного инвентаря, обслуживающего жителей города;

-складские, производственные и вспомогательные помещения ресторана;

-водомерный узел, венткамера.

В зоне предназначенной для спортсменов и технического обслуживания ВлЛедового дворцаВ» на 1-м этаже расположены следующие помещения:

-две раздевалки для команд-хозяев, с душевыми, санузлами и помещениями для сушки спортивной формы;

-шесть раздевалок для игроков и фигуристов с душевыми, санузлами, и помещениями для сушки спортивной формы;

-помещения для хранения и проката спортинвентаря, по две комнаты судей и тренеров с душевыми и санузлами, 4 комнаты для сушки спортивной формы, постирочная;

-медпункт, процедурный и массажный кабинеты, сауна на 8 человек с ванной глубиной 1,2м, четырьмя душевыми сетками, раздевалкой, комнатой отдыха и санузлом;

-стоянка для двух машин по уходу за льдом, с приямком размером 3х1х1м., предназначенным для таяния снежной стружки и закрытым решеткой заподлицо с полом;

-помещение заточки коньков;

-встроенная трансформаторная подстанция на 3трансформатора и два РУ на 10КВт и 0,4КВт, электрощитовая;

-венткамеры, И.Т.П., помещения уборочного инвентаря;

-хладоцентр с двумя холодильными.

На втором этаже (h=3,4 м до отметки подвесного потолка) располагаются следующие основные помещения:

-фойе с гардеробами для зрителей и посетителей интернет-кафе и шахматного клуба, два буфета для зрителей на 96 мест;

-три входа (люка) на верхние ряды трибун;

-шахматный клуб и интернет-кафе на 50 мест с баром на 16 мест;

-ресторан на 80 мест, расположенный в торце главной спортивной арены (в осях А-Б, 20-12) с залом и шестью кабинетами с видом на ледовое поле;

-помещения 2-х буфетов на 48 мест расположенных в осях М-Н, 5-12 над тренировочной ареной, предназначенных для обеспечения питанием занимающихся, сопровождающих детей, журналистов и персонала спорткомплекса;

-фитнес-центр с раздевалками оборудованными душевыми и санузлами, специальными раздевалками для маломобильных посетителей, фитнес-баром, хореографическим и тренажерным залами, предназначенными для посменного использования посетителями и спортсменами;

-помещение для прессы и зал пресс-конференций;

-помещения администрации (в осях Н-У, 1-3), венткамеры, электрощитовая.

На трибуне основной спортивной арены запроектировано 22 ряда, глубина ряда тАУ 0,85м., ширина мест тАУ 0,45м., глубина сидений тАУ 0,4м.

Общая численность мест на трибуне тАУ 2540.

Отметка первого ряда трибун (+0.750) на 1,05м. выше ледового поля арены (- 0.300), что обеспечивает комфортные условия для зрителей первых рядов.

Кресла тАУ пластиковые консольного типа. Вдоль первого ряда трибун предусмотрено ограждение высотой 0,8м. Расстояние от первого ряда до бортов площадки тАУ 3м., а от пола последнего ряда до конструкций фермы тАУ не менее 2,2м. Эвакуация с трибун осуществляется через 6 люков (шириной 1,4м), ведущих в фойе 1-го и 2-го этажей.

Размеры основного и тренировочного ледовых полей 60 и 30м. Высота хоккейных бортов 1,2м. По периметру охлаждающей плиты катка запроектирован канал для отвода воды от таяния льда.

На главной арене предусмотрены 8 мест для маломобильных зрителей, по 4 с каждой стороны трибуны. Доступ зрителей на инвалидных колясках к зрительским местам обеспечивается по пандусам с уклоном 10%. Для маломобильных посетителей фитнес-центра предусмотрен лифт (кабина 1100х1400мм, ширина дверей 900мм.) из главного вестибюля на 2-ой этаж и две раздевалки с санузлами (размер 1650х1850мм.) и душевыми кабинами (размер 1800х1850мм.). На 1-м этаже в общих санузлах для зрителей запроектированы по одной кабине и одному умывальнику для маломобильных посетителей.

4.3 Конструктивное решение здания

4.3.1 Конструктивная схема здания

Конструктивная схема здания тАУ каркасная. Элементы каркаса тАУ стальные сборные.

4.3.2 Фундаменты

Фундаменты тАУ монолитные, железобетонные, отдельно стоящие столбчатого типа из бетона класса В25 и арматуры класса АI и AIII на естественном основании тАУ пески средние, коричневатые, с мелким редким гравием, средней плотности, среднеуплотненные, малой степени водонасыщения, сильноводопроницаемые, а также пески мелкие, коричневатые, средней плотности, среднеуплотненные.

Под наружные стены устраиваются монолитные железобетонные рандбалки на которые устанавливаются стойки фахверка.

4.3.3 Решение каркаса

Каркас тАУ стальные рамы с шагом 7,2 м и 6,0 м. Шаг второстепенных балок 2 м. Элементы рам предлагается выполнять из прокатных двутавров.

Несущими конструкциями трибуны предлагается выполнить в виде наклонных балок из прокатных двутавров опирающихся одним концом на отдельно стоящие монолитные железобетонные фундаменты, по оси 14, и другим на колонны по оси 11.

Пространственная жесткость и устойчивость каркаса обеспечивается рамными узлами, наклонными подтрибунными балками, системой вертикальных и горизонтальных связей, совместной работой монолитных железобетонных перекрытий и каркаса здания.

4.3.4 Решение торцевого фахверка

Стальные колонны торцевого фахверка выполняются из сварных двутавров высотой 0,5 м. Колонны торцевого фахверка воспринимают ветровую нагрузку и массу панельных стен. Оголовки фахверковых колонн располагаются на одном уровне с оголовками основных колонн.

4.3.5 Наружные стены и перегородки

Цокольная часть стены состоит из наружного и внутреннего слоев монолитного ж/б и среднего слоя - утеплителя, отделанный снаружи гранитными плитами темно-серого цвета.

Стеновые прогоны выполняются из холодногнутых профилей, изготовленных из оцинкованной стали.

Стены - выполняются из трехслойных структурных панелей типа ВлСэндвичВ» с эффективным утеплителем из конструкционной минеральной ваты.

Толщина панели определяется теплотехническим расчетом.

Наружная и внутренняя обшивка панелей - оцинкованная листовая сталь, которая крепится к утеплителю при помощи клея. Крепление панелей к каркасу осуществляется при помощи самонарезающих винтов или клямеров.

Внутренние стены и перегородки тАУ кирпичные, из кирпича глиняного обыкновенного толщиной 120мм. и 250мм.

Теплотехнический расчет стеновой панели.

Строительство ведется в г. Коломне Московской области.

Влажностный режим тАУ умеренный.

I. Требуемое сопротивление теплопередаче ограждающих конструкций (за исключением светопрозрачных), отвечающим санитарно-гигиеническим и комфортным условиям, определяется по формуле (1) СНиП II-3-79*

где n - коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху по табл. 3* СНиП II-3-79*;

tв тАУ расчетная температура внутреннего воздуха, В°С, принимаемая согласно ГОСТ 12.1.005-88 и нормам проектирования соответствующих зданий и сооружений;

tн тАУ расчетная зимняя температура наружного воздуха,В°С, равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92 по СНиП 2.01.01-82;

Дtн тАУ нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, принимаемый по табл. 2* СНиП II-3-79* ;

бв тАУ коэффициент теплопередачи внутренней поверхности ограждающих конструкций, принимаемый по табл. 4* СНиП II-3-79* .

где n = 1;

tв = 20 В°С; tн = тАУ 26В°С; Дtн = 4,0В°С.

2В· В°С)/Вт

II. Градусо-сутки отопительного периода (ГСОП) определяем по формуле (1а) СНиП II-3-79*

ГСОП=(tв-tот.пер.)zот.пер.

где tв тАУ то же что и в формуле 1;

zот.пер тАУ средняя температура ,В°С, и продолжительность, сут, периода со средней суточной температурой воздуха ниже или равной 8 В°С по СНиП 2.01.01тАУ82.

ГСОП = (20+3,6) Ч 213 = 5026,8 В°СВ·сут

где tв = 20 В°С; tот.пер .= тАУ 3,6В°С; zот.пер = 213 сут.

III. Термическое сопротивление R (м2В· В°С)/Вт, слоя многослойной ограждающей конструкции определяем по формуле 3 СНиП II-3-79*

где дтАУ толщина слоя, м;

л тАУ расчетный коэффициент теплопроводности материала слоя, Вт/ (мВ·В°С), принимаемый по прил. 3* СНиП II-3-79*.

Сопротивление теплопередаче ограждающей конструкции в трехслойной панели типа ВлСэндвичВ» достигается за счет эффективного утеплителя, сопротивлением теплопередачи стальных профилированных листов можно пренебречь.

Плиты минераловатные полужесткие (ГОСТ 12394-66), плотностью 50 кг/м3

2 В·В°С)/Вт

V. Сопротивление теплопередаче R02В· В°С)/Вт ограждающей конструкции следует определять по формуле (4) СНиП II-3-79*

где бв то же, что в формуле (1);

Rк тАУ термическое сопротивление ограждающей конструкции, (м2В· В°С)/Вт;

бн тАУ коэффициент теплопередачи (для зимних условий) наружной поверхности ограждающих конструкций, Вт/( м 0С), принимаемый по таблице 6*.

VI. Термическое сопротивление Rк2В· В°С)/Вт, ограждающей конструкции с последовательно расположенными однородными слоями следует определять как сумму термических сопротивлений отдельных слоев

Rк = 3,12 (м2В· В°С)/Вт

Полученный результат сравниваем с R0тр, полученным из табл. 1 б* СНиП II-3-79* в зависимости от ГСОП: R0тр=3,16 (м2В· В°С)/Вт

R0=3,28 (м2В· В°С)/Вт > R0тр=3,16 (м2В· В°С)/Вт (103,8% от предельного значения)

Запроектированная ограждающая конструкция отвечает требованиям СНиП II-3-79*.

4.3.6 Лестницы

Стены лестничных клеток выполняются из глиняного полнотелого кирпича, лестницы - монолитные железобетонные ступени по стальным косоурам.

4.3.7 Перекрытия, покрытия и кровля

Перекрытия тАУ монолитные железобетонные по профилированному листу.

Покрытие тАУ над главной ареной в осях 11-19, А-М пролетом 54м и тренировочной арены в осях 3-14, Н-Ч пролетом 36м представляет собой фермы из замкнутых профилей. Элементы рам предлагается выполнять из замкнутых профилей. В местах установки технологического оборудования покрытие монолитное железобетонное, в остальных местах металлическое. Конструкция аналогична стеновым панелям.

Кровельные прогоны выполняются из холодногнутых профилей, изготовленных из оцинкованной стали.

Кровля над спортивными аренами:

- профилированный лист тАУ 75 мм;

- полиэтиленовая пленка;

- плиты-утеплитель - 150 мм.;

- ПВХ мембрана на механическом креплении

Плоские участки кровли:

-гидроизоляция;

- защитная стяжка из цементно-песчаного раствора тАУ 20мм.;

- утеплитель -120мм.;

- полиэтиленовая пленка;

- выравнивающая стяжка из цементно-песчаного раствора тАУ 20мм.;

- керамзитобетон тАУ 135-250мм.;

- профилированный лист тАУ75мм.

Водосток тАУ внутренний, организованный.

4.3.8 Полы

Конструкция пола см. табл. 6.1.

Таблица 6.1 Экспликация полов

Номер помещенияТип полаСхема пола или тип пола по серииДанные элементов пола (наименование, толщина, основание и др.), мм.

Площадь, м2

1.01,1.02,1.03,1.04,1.07,1.14,1.21,1.22,1.30,1.31,1.32,1.33,1.34,1.35,1.36Плитка Влкерамо-гранитВ» по грунту

Облицовочная плитка-Влкерамический гранитВ» 10

Прослойка из быстротвердеющей мастики 5

Стяжка из цем.-песчанного р-ра М150 30

Подстилающий слой бетона класса В7.5, армированный сеткой Æ4ВрI 120

Грунт основания с втрамбованным щебнем, крупностью 40-60мм. 100

1321.7
1.08,1.11,1.16,1.17,1.18,1.44,1.45,1.55,1.64,1.65,1.70,1.72,1.73,1.76,1.104Керамическая плитка по грунту

Керамическая плитка 5

Стяжка из цем.-песчанного р-ра М150 30

Два слоя гидроизола 6-8

Подстилающий слой бетона класса В7.5, армированный сеткой Æ4ВрI 160

Грунт основания с втрамбованным щебнем, крупностью 40-60мм. 100

421.3
1.19,1.82,1.83,1.86,1.108Линолеум по грунту

Линолеум на теплоизолирующей подоснове 5

Прослойка из клеящей мастики 5

Стяжка из цем.-песчанного р-ра М150 30

Подстилающий слой бетона класса В7.5, армированный сеткойÆ4ВрI 160

Грунт основания с втрамбованным щебнем, крупностью 40-60мм. 100

113.4
1.109Бетонный по грунту

Слой бетонного раствора М200 30

Стяжка из цем.-песчанного р-ра М150 30

Подстилающий слой бетона класса В7.5, армированный сеткой Ç4ВрI 160

Грунт основания с втрамбованным щебнем, крупностью 40-60мм. и пропитанный

битумом 100

63.4
2.01,2.02,2.03,2.07,2.08,2.11,2.17,2.49,2.50,2.51,2.52,2.54,2.56,2.57,2.59Плитка Влкерамический гранитВ»

Облицовочная плитка-Влкерамический гранитВ» 10

Прослойка из быстротвердеющей мастики 5

Цементно-песчанный раствор М150 30

Стяжка поризованная из фосфогипса 18

Подстилающий слой из легкого бетона 50

Ж/б плита перекрытия 220

897.4
2.05,2.06,2.12,2.20,2.21,2.22,2.23,2.24,2.36,2.37,2.38,2.42,2.43,2.44,2.53Керамическая плитка

Керамическая плитка 6

Цементно-песчанный раствор М150 30

Стяжка поризованная из фосфогипса 18

Два слоя гидроизола 6

Подстилающий слой из бетона класса В7.5 25

Ж/б плита перекрытия 220

478.1
2.25,2.27,2.28,2.30,2.32,2.35Линолеум

Линолеум на теплоизолирующей подоснове 5

Прослойка из клеящей мастики 5

Стяжка из цем.-песчанного р-ра М150 30

Теплоизоляционный слой из керамзита 40

Ж/б плита перекрытия 220

127.2

4.3.9 Окна, двери

Витражи и окна из алюминиевого профиля с однокамерными стеклопакетами. Двери тАУ деревянные, остекленные и глухие.

4.3.10 Наружная и внутренняя отделка

Наружная и внутренняя обшивка панелей - оцинкованная листовая сталь, которая крепится к утеплителю при помощи клея. Крепление панелей к каркасу осуществляется при помощи самонарезающих винтов или клямеров.

Во внутренней отделке стен применяются штукатурка под покраску, облицовка керамической плиткой в санузлах, душевых и производственных помещениях буфетов ресторана и кафе, оклейка обоями кабинетов.

В хореографическом зале предусмотрена отделка стен зеркалами и установка стационарных хореографических станков.

Отделка вестибюлей фойе и других помещений для зрителей и посетителей выполняется из гранита и керамогранита.

Потолки подвесные, реечные, металлические в технических помещениях тАУ покраска.

В тренажерном и хореографическом залах, для обеспечения необходимой высотытАУ4м., подвесной потолок не используется.

Вся отделка на путях эвакуации выполняется из современных высококачественных сертифицированных материалов с пожарной опасностью, нормированной СниП 21-01-97*

Декоративные элементы фасада тАУ козырьки и пилястры двухсветного цилиндрического вестибюля и торцевые фрагменты криволинейного покрытия спортивных арен выполняются из алюминиевых композитных материалов.


5. Санитарно-технологическое оборудование

Врезка проектируемого водопровода предусмотрена в магистральный трубопровод диаметром 150мм., проходящий в минимальном приближении к проектируемому спортивному комплексу на расстоянии 7.5м. На месте врезки устанавливается отключающая арматура (задвижка), пожарный гидрант и монтируется ж/б колодец. Трубопроводы запроектированы из стальных труб. Хозяйственно-фекальные сточные воды с территории проектируемого спортивного комплекса отводятся в существующую сеть канализации, расположенной рядом. Водопроводные и канализационные колодцы выполнены из сборных ж/б элементов.

Водосток тАУ внутренний, организованный.

Вентиляция спортивного комплекса запроектирована приточно-вытяжная с механическим побуждением. Воздух подается в верхнюю зону помещений через жалюзийные решетки. Удаление воздуха происходит по воздуховодам, с помощью канальных вентиляторов. Вытяжной воздух выбрасывается выше уровня парапета на 0.5 м.

Здание снабжено электроэнергией от внешних сетей напряжением 380/220В. Предусматривается рабочее, аварийное и эвакуационное освещение. Используются светильники с люминесцентными лампами и лампами накаливания. Управление освещением осуществляется индивидуальными выключателями.


6. Расчетно-конструктивная часть

6.1 Расчет фермы

Исходные данные для проектирования:

- пролет фермы - 35 м;

- шаг ферм - 6 м;

- тип кровли - теплая облегченная.

Конструкция предназначена для применения в отапливаемом здании с неагрессивной средой, возводимом во III районе по весу снегового покрова, в I районе по скоростному напору ветра. Решётка ферм и основные геометрические размеры показаны на рис. 8.1.

Рисунок 8.1 тАУ Схема фермы.

Кровля над спортивными аренами представляет собой:

- стальные прогоны;

- профилированный лист тАУ 75 мм (профилированный лист используется в конструкции кровли исходя из его высокой механической прочности, надежности в эксплуатации, коррозионной стойкости, быстрого и простого монтажа, удобства транспортировки);

- полиэтиленовая пленка;

- плиты-утеплитель ВлНобасилВ» - 200 мм. (изоляция Нобасил обеспечивает тепловую, акустическую и противопожарную защиту, то есть позволяет защитить кровлю от воздействия огня и значительно повышают ее звукоизоляцию. Изоляция имеет поверхностную отделку, облегченный монтаж, защищает поверхность и улучшает ее сцепление с конструкцией. Как правило изоляция защищается дополнительной отделкой поверхности);

- ПВХ мембрана на механическом креплении (Полимерная мембрана рулонный гидроизоляционный материал, отличающийся высокой прочностью, эластичностью, морозостойкостью, стойкостью к атмосферным воздействиям, окислению и ультрафиолетовому излучению);

Все нагрузки, действующие на ферму, передаются, на узлы фермы к которым присоединяются элементы поперечной конструкции (прогоны кровли).

Нагрузка, действующая на ферму состоит из постоянной (вес покрытия) и временной (вес снега).

Таблица 8.1 Сбор нагрузок

Наименование конструкцииВид нагрузкиНаименование нагрузки

Нормативная нагрузка кН/м2

Коэффициент надежности по нагрузке

Расчетная нагрузка кН/м2

Примечание
ПокрытиеПостоянная

Профнастил

Н75-750-0.8

0.0961.050.11

Утеплитель ВлНобасилВ» ¡ = 210 кг/м3 t =200мм

0.421.30.55
ПВХ мембрана0.051.050.05
Собственный вес металлоконструкций0.401.050.42
Итого0.571.13
ВременнаяСнег, III район1.261.431.80

Расчет усилий в стержнях ферм определяем при помощи программы Structure CAD.

Постоянная нагрузка


Снеговая нагрузка

Первый вариант загружения

Снеговая нагрузка

Второй вариант загружения

Рисунок 8.2 тАУ Расчетная схема стропильной фермы

Таблица 8.2. Комбинации нагрузок на ферму.

НомерНаименование
1Постоянная +снег (1-й вариант загружения)
2Постоянная +снег (2-й вариант загружения)

Таблица 8.3. Усилия и напряжения в элементах при комбинации загружений фермы .

Номер эл-таНомер комб.Усилия и напряжения
N (кН)M (кН*м)Q (кН)
11552.40.0.
2321.60.0.
21-475.10.0.
2-276.50.0.
31-87,10.0.
2-20.40.0.
41-475.10.0.
2-276.50.0.
5150.80.0.
219.70.0.
61502.00.0.
2301.90.0.
71-256.10.0.
2-154.00.0.
81-579.70.0.
2-362.40.0.
91231.80.0.
2161.00.0.
101431.80.0.
2259.70.0.
111-51.00.0.
2-19.70.0.
121-579.70.0.
2-362.40.0.
131-165.60.0.
2-135.40.0.
141685.30.0.
2448.90.0.
15100.0.
200.0.
161-748.70.0.
2-519.

Вместе с этим смотрят:


Авангардизм як явище архiтектури ХХ столiття


Автоматическая автозаправочная станция на 250 заправок в сутки


Амурський мiст


Анализ деятельности строительного предприятия "Луна-Ра-строй"


Анализ проектных решений 20-ти квартирного жилого дома
