Тактика тушения пожаров и проведения аварийно-спасательных работ
Министерство по чрезвычайным ситуациям
Республики Беларусь
Государственное учреждение образования
ВлКомандно-инженерный институтВ»
Кафедра тактики проведения аварийно-спасательных работ и тушения пожаров
КОНТРОЛЬНАЯ РАБОТА № 3
ВлТактика тушения пожаров и проведения аварийно-спасательных работВ»
Минск тАУ 2005
Вопрос 1: Тушение пожаров летательных аппаратов на земле
По официальным данным Международной организации гражданской авиации (ИКАО), в среднем ежегодно только на зарубежных регулярных воздушных линиях происходит около 30 авиационных катастроф с гибелью более 800 человек.
Количество погибших увеличивается в связи с тем, что происходит переход к массовой эксплуатации воздушных средств с большой вместимостью пассажиров, до 350-500 человек и более.
Увеличение размеров самолетов увеличивает и вероятность возникновения пожаров в послеаварийных ситуациях.
При авариях самолетов с длиной фюзеляжа до 30 м пожары возникали более чем в 60% случаев аварий, а для самолетов с длиной фюзеляжа более 30 м этот показатель доходит до 85%.
Статистические данные свидетельствуют о том, что число человеческих жертв и материальный ущерб от пожаров на самолетах не только не уменьшается, но и имеет тенденцию роста.
Скоротечность процесса пожара на самолете показывает, что он является объектом повышенной пожаровзрывоопасности при низкой защищенности.
Основную пожарную опасность представляет наличие на борту большого количества авиатоплива (50-200 т и более), которое быстро разливается вокруг самолета при ударе его о землю или препятствие и, воспламеняясь, образует пожар на большой площади до 1000 м2 и более.
При этом в центре огня отрезанными от внешней среды в практически ничем не защищенной алюминиевой оболочке оказываются десятки, сотни людей.
Критические условия для жизни людей, находящихся в самолете, наступают уже через 2-3 минуты вследствие прогорания облицовки фюзеляжа, резкого повышения температуры, появления внутри фюзеляжа токсичных продуктов горения и разложения.
Все это в значительной степени усугубляет обстановку и делает маловероятным спасение людей [5].
При пожаре летательных аппаратов на земле возможно:
o быстрое распространение огня при повреждении топливных систем, а также по сгораемым материалам внутренней отделки пассажирских салонов, взрывы баллонов со сжатым газом;
o угроза людям и трудность эвакуации в результате заклинивания дверей и люков;
o интенсивное горение узлов и деталей из алюминиево-магниевых и других сплавов;
o значительное удаление очага пожара от водоисточника;
o при пожаре вне территории аэродрома тАУ трудность доставки к месту аварии пожарных автомобилей и огнетушащих веществ [6].
На современных самолетах пожары можно классифицировать по следующим видам:
o пожары органов приземления (шасси);
o пожары разлитого топлива под самолетом;
o пожары внутри фюзеляжа;
o пожары силовых установок (двигателей) [5].
Пожары шасси возникают в основном при посадке самолетов и связаны, главным образом, с горением 3 видов материалов: резины, гидрожидкости и магниевых сплавов. Одним из наиболее часто встречающихся пожаров является горение гидрожидкости при разрушении гидросистемы шасси. Гидрожидкость, попадая в разогретый до высокой температуры (300-600 0С) тормозной барабан, воспламеняется, что приводит к загоранию резины покрышек колес. развивающаяся при этом высокая температура может привести к загоранию магниевых сплавов барабанов колес тележки шасси, которое наступает обычно через 6-8 минут пожара. Характерным признаком пожара магниевых сплавов является белое свечение пламени, наличие брызг горящего металла и появление белого плотного дыма.
В процессе проведения специальных экспериментальных исследований наблюдались случаи, когда действие высокой температуры пожара приводило к взрыву гидроаккумуляторов (и амортстоек) и энергией взрыва они отбрасывались на 100-150 м [5].
Тушение пожара разлитого топлива.
При аварии самолета топливо может растекаться на значительную площадь. Согласно требований международной организации гражданской авиации за расчетный параметр принимается площадь практической критической зоны, которая связана с линейными размерами самолета с помощью следующих соотношений:
при l ≤ 10 м;
при l > 10 м.
В данных формулах l тАУ длина самолета, м; d тАУ диаметр фюзеляжа, м.
В зависимости от линейных размеров воздушных судов и частоты движения аэропорты подразделяются на 9 категорий:
1 категория тАУ при длине самолета 0-9 м.
2 категория тАУ при длине самолета 9-12 м.
3 категория тАУ при длине самолета 12-18 м.
4 категория тАУ при длине самолета 18-24 м.
5 категория тАУ при длине самолета 24-28 м.
6 категория тАУ при длине самолета 28-39 м.
7 категория тАУ при длине самолета 39-49 м.
8 категория тАУ при длине самолета 49-61 м.
9 категория тАУ при длине 61-76т м.
Поэтому численный состав пожарной команды и количество техники и огнетушащих средств должны соответствовать категории аэропорта.
Важная роль при тушении пожаров воздушных судов отводится разведке пожара. Разведка пожара должна начинаться еще при движении пожарных автомобилей к месту происшествия. При этом определяются следующие основные факторы: место пожара и характер, наличие людей и степень угрозы им, размер пожара, направление распространения огня, место наибольшей угрозы пожара для фюзеляжа, а также влияние метеоусловий на развитие пожара.
Все силы и средства должны быть сконцентрированы на решающем направлении. В начальной стадии решающим направлением является локализация за минимальное время пожара авиатоплива, разлитого под фюзеляжем и плоскостью крыла, а также создание эвакуационных проходов для эвакуации людей из воздушного судна.
Одновременно с тушением необходимо обеспечить охлаждение фюзеляжа и крыла самолета пеной или раствором пенообразователя. Интенсивность подачи раствора на охлаждение 0.2 л/(с∙м2). На начальном этапе тушения охлаждение целесообразно производить из лафетных стволов пожарных автомобилей, подавая огнетушащее средство на нижние поверхности крыла и фюзеляжа самолета.
При тушении розлива авиатоплива подачу струй огнетушащего состава целесообразно производить под острым углом к горящей поверхности, под основание пламени, ВлподрезаяВ» его. Тушение истекающего топлива из разрушенных баков и коммуникаций начинают с тушения площади, куда истекает струя, а затем огнетушащую струю переводят непосредственно на струю истекающего топлива и начинают маневрирование по струе снизу вверх, доводя процесс до тушения. При этом поверхность земли в месте истечения струи должна находится постоянно под контролем огнетушащего состава, чтобы исключить повторные воспламенения. Кроме основного огнетушащего вещества тАУ пены низкой кратности - розлив ЛВЖ и ГЖ можно тушить комбинированным способом, используя порошок и пену. Первоначально в зону горения подается порошок. Образуется порошковое облако, которое прекращает объемное горение. После подачи порошка необходимо сразу же подать пену низкой кратности для изоляции и охлаждения очага горения.
Обеспечение тушения комбинированным способом может быть осуществлено с помощью автомобилей комбинированного тушения [5].
Тушение пожара внутри фюзеляжа.
Определяется следующими факторами: наличием или отсутствием людей внутри самолета, местом расположения очага пожара, который может быть в пассажирских салонах, кабинах экипажа, бытовых помещения или багажных, грузовых или технических отсеках.
Наиболее трудно и сложно тушить пожар при наличии людей. В этом случае одновременно необходимо обеспечить быстрое вскрытие основных и аварийных выходов, вскрытие конструкции фюзеляжа в специально обозначенных местах с целью обеспечения максимально возможной скорости эвакуации людей из внутреннего объема воздушного судна.
Первоначальной задачей тушения является снижение температуры и плотности задымления в салоне, кабине, а также локализации пожара с помощью распыленных струй с высокой степенью дробления капель, а следовательно, с большей поверхностью теплообмена. Для этого струи огнетушащего состава целесообразно направлять таким образом, чтобы они защищали людей и негорящую часть отсека от воздействия теплового потока, и чтобы можно было обеспечить возможность эвакуации пострадавших в случае, если вскрыть горящий отсек не предоставляется возможным. Подачу огнетушащего вещества в него осуществляют с помощью ствола пробойника.
В любом случае при тушении пожара внутри фюзеляжа на борт воздушного судна должно подниматься не менее 2 человек л/с подразделений МЧС. Весь л/с, работающий на борту аварийного судна, должен использовать индивидуальные средства защиты (теплоотражательные костюмы и дыхательные аппараты). У входа в задымленную зону салона обязательно организуются посты безопасности. Пост безопасности поддерживает связь с личным составом, работающем в задымленном салоне, при необходимости оказывает ему немедленную помощь.
Для тушения внутрифюзеляжных пожаров применяют воду (в виде распыленных струй, водного раствора пенообразователя), углекислоту (при отсутствии людей внутри фюзеляжа и высокой степени герметичности горящих отсеков), пены низкой и высокой кратности [5].
Тушение пожаров силовых установок.
По прибытии подразделений к воздушному судну с горящим двигателем необходимо оценить обстановку и расставить пожарные автомобили на исходные позиции, учитывая силу и направление ветра и наиболее опасное распространение пожара. При этом необходимо выключить двигатели, т.к. реактивная струя выхлопных газов представляет серьезную опасность и затрудняет действия л/с по ликвидации пожара и проведения спасательных работ.
Тушение пожаров с помощью лафетных стволов малоэффективно, т.к. огнетушащее вещество не попадает во внутренний объем мотогондолы. Поэтому тушение пожаров двигателей осуществляется ручными стволами, подающими огнетушащее вещество непосредственно в очаг пожара через специальные люки или возможные прогары капотов. Для подачи огнетушащих составов в подкапотное пространство можно использовать стволы пробойники. Основные огнетушащие составы: пена низкой и средней кратности, порошок, газовые составы объемного тушения.
Установки объемного тушения следует использовать немедленно, если есть возможность доступа к горящему двигателю или после того, как пожар будет локализован пенными струями.
Силовые установки, смонтированные в хвостовой части воздушного судна представляют особые трудности при тушении пожара, т.к. находятся на значительной высоте от уровня земли, достигающей 10.5 м [5].
При тушении пожаров органов приземления л/с должен принять все необходимые меры для предотвращения распространения пожара в нише шасси и на воздушное судно в целом.
Для тушения гидрожидкости и резины колес следует использовать раствор пенообразователя или пену низкой кратности, подаваемые ручными стволами. Причем тушение должно вестись интенсивно, чтобы предотвратить воспламенение магниевых сплавов барабанов колес. При тушении колес шасси необходимо учесть, что может произойти разрыв пневматиков, обладающих большим запасом энергии давления, во избежание чего водный раствор пенообразователя подают в виде тонкораспыленных струй с короткими импульсами продолжительностью 5-10 с через каждые 25-30 с. Такая подача обеспечивает равномерное охлаждение колеса шасси. Струи должны подаваться под острым углом к тележке шасси, ствольщики должны находиться на расстоянии не ближе 2-3 м.
Через 2-3 минуты после начала загорания гидрожидкости начинается воспламенение и горение магниевых сплавов, содержащихся в конструкции колеса. Для тушения магниевых сплавов рекомендуется применять 4-6% водный раствор пенообразователя, подаваемый стволами РС-70 со снятыми насадками при давлении 0.15-0.2 МПа.
В случае одновременного горения разлива топлива и магниевых сплавов, в первую очередь, необходимо воздушно-механической пеной низкой кратности из лафетных стволов потушить разлитое топливо, а затем подача струй пены низкой кратности переводится на тушение пожара магниевых сплавов тележки шасси.
Эффективное тушение магниевых сплавов достигается огнетушащими порошками, подаваемыми из ручных стволом автомобиля порошкового или комбинированного тушения. При тушении порошком на горящей поверхности образуется слой спекшейся корочки, который прекращает горение. Потушенную поверхность охлаждают раствором пенообразователя или пеной низкой кратности [5].
Организация тушения пожара и проведение аварийно-спасательных работ.
Спасание экипажа и пассажиров воздушного судна при пожаре будет наиболее успешным, если время прибытия подразделений и ликвидация пожара будут минимальными. Это достигается регулярными проведением занятий и тренировок, максимально приближенных к реальным условиям.
Пожарная аварийно-спасательная техника и л/с подразделений в каждом аэропорту размещается на аварийно-спасательных станциях (АСС). Место расположения станций должно обеспечить прибытие расчетов к торцам взлетной полосы за время, не превышающее 3 мин. Кроме того, АСС должны иметь наблюдательные вышки, дежурные помещения тАУ устойчивую связь со службами аэропорта [5].
Вопрос 2
Решить комплексную задачу по расчёту сил и средств при тушении пожара на объекте хранения нефтепродуктов в резервуарах.
Дано:
o Тип резервуаров тАУ РВС-5000.
o Высота резервуара РВС-5000 тАУ 11.92 м.
o Диаметр резервуара РВС-5000 тАУ 22.80 м.
o Площадь резервуара РВС-5000 тАУ 408 м2.
o Схема расположения РВС-5000 тАУ 2.
o Вид хранимого нефтепродукта тАУ бензин.
o Высота свободного борта тАУ 0.8 м.
o Напор в водопроводной сети тАУ 40 м.
o Емкость пожарного водоема тАУ 600 м3.
o Толщина донной воды тАУ 1.2 м.
o Схема расположения водоисточников тАУ 5.
o Диаметр противопожарного водопровода тАУ 300 мм.
o Вариант расписания выездов тАУ 1.
o Тип ГПС, применяемых для тушения, тАУ ГПС-2000.

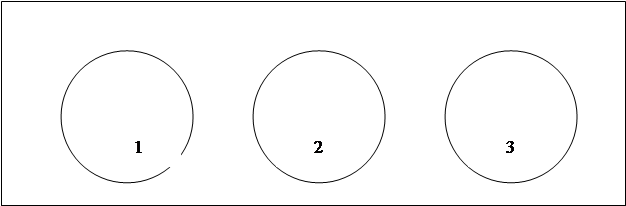

Рис.1. Схема расположения РВС-5000.
