ПРОЕКТИРОВАНИЕ СТАЛЬНОЙ БАЛОЧНОЙ КЛЕТКИ

Исходные данные:

-временная нагрузкаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа - 18 кН/м²

-толщина настила площадки нормального типаВаВаВаВаВаВаВаВаВаВаВаВаВа - 10 мм

-толщина настила площадки усложненного типаВаВаВаВаВаВаВаВаВаВаВа - 6 мм

- пролет главной балкиВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа - 18,50 м

-шаг главных балок (пролет вспомогательной балки)ВаВаВа - 6,50 м

-габарит помещения под перекрытиемВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа ВаВаВаВа- 6,80 м

-отметка верха настила (ОВН)ВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа - 8,50 м

-тип сечения колонныВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа - сплошная

-сталь настила и прокатных балокВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа - С235

-сталь главной балки и колонныВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВаВа - С245

1. Разработка вариантов стальной балочной клетки

1.1. Вариант 1. Балочная клетка нормального типа

Расчет настила

Таблица 1.1 тАУ Сбор нагрузки на 1 м² настила

Средняя величина коэффициента надежности по нагрузке:

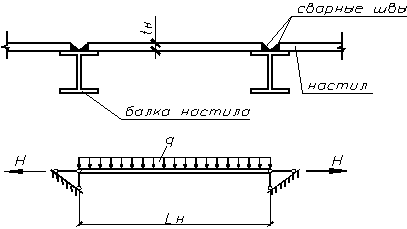

Принимаем расчетную схему настила:

Сварные швы крепления настила к балкам не дают возможности его опорам сближаться при изгибе. Поэтому в настиле возникают растягивающие цепные усилия Н. Защемление настила сварными швами на опорах в запас не учитывают, считая опоры шарнирно-неподвижными. Изгиб настила происходит по цилиндрической поверхности. Цилиндрический модуль упругости стали определяется по формуле:

МПа.

В расчете определяется наибольший пролет полосы настила единичной ширины при заданной толщине листа t_H и предельном прогибе :

(1)

В нашем примере после подстановки величин qⁿ и t_H в формулу (1) получаем:

(2)

В целях экономии стали пролет L_H следует принимать как можно ближе к L_MAX, так, чтобы длина главной балки была кратна пролету L_H. Так как величина n₀ зависит от пролета настила L_H, задачу решаем попытками, принимая пролет настила в интервале от 0,5 до 2,5 м. Принимаем L=1,85 м. В этом случае пролет L_H укладывается десять раз по длине главной балки:

ВаПо прил. табл. 1 интерполяцией находим предельный прогиб Вадля пролета

L_H =1,85 м:

Далее, по формуле (2) вычисляется наибольший пролет:

.

Так как принятый пролет настила превышает предельный (L_H=1,85 м > L_MAX=1,376 м), увеличиваем число пролетов настила на один и получаем:

м

м

Так как L_H=1,682 м > L_MAX=1,428 м, то увеличиваем число пролетов до 12

м

м

Так как L_H=1,542 м > L_MAX=1,472 м, то увеличиваем число пролетов до 13

м

м

Так как L_H=1,423 м < L_MAX=1,511 м,Ва на этом расчет заканчивается.

В целях упрощения крепления балки настила к главной у ее опоры, смещаем на половину шага в пролет первую и последнюю балки настила. Тогда разбивка главной балки на панели будет иметь вид:

.

Проверка прогиба настила.

Вначале вычисляется балочный прогиб, то есть прогиб от поперечной нагрузки в середине полосы шириной b=1 м, имеющей цилиндрическую жесткость , без учета растягивающей силы H:

м

Прогиб настила с учетом растягивающей силы H определяется по формуле

Коэффициент Ванаходится из решения кубического уравнения

Для решения примем , тогда

, где

,

Прогиб настила:

Вам

Относительный прогиб:

Предельный прогиб:

Так как <, то проверка прогиба удовлетворяется.

Проверка прочности настила.

Изгибающий момент с учетом приварки настила на опорах:

кНм

Растягивающая сила

ВакН

Проверка прочности полосы настила шириной b=1 м:

ВакН

Здесь площадь сечения настила

Вам²,

момент сопротивления настила:

Вам³

=112,794 МПа < ВаМПа.

Расчет сварного шва крепления настила к балке.

1. Расчет по металлу шва:

- коэффициент глубины провара шва

- коэффициент условия работы шва

В соответствие с СНиП II тАУ 23 тАУ 81* табл. 55 принимаем электроды типа Э42.

Расчетное сопротивление металла шва при ручной сварке с электродами Э42 R_wf =180 МПа

МПа

2. Расчет по металлу границы сплавления:

- коэффициент глубины провара шва

- коэффициент условия работы шва 3

Расчетное сопротивление по металлу границы сплавления:

Здесь R_un=360 МПа тАУ нормативное сопротивление проката

МПа.

Сравнивая полученные величины при расчете по металлу шва и по металлу границы сплавления, находим минимальную из них:

ВаМПа.

Требуемый катет шва:

Вам

Принимаем K_f=K_fmin=5 мм

1.2. Вариант 2. Балочная клетка усложненного типа

Расчет настила

Таблица 1.2 тАУ Сбор нагрузки на 1 м² настила

Средний коэффициент

Наибольший пролет настила в зависимости от n₀:

Принимаем пролет настила L_H=1,3 м.

Пролет укладывается целое число раз по длине вспомогательной балки: . Находим n₀:Ва n₀=123,711.

Вычисляем наибольший пролет:

м

Так как L_H=1,3 м > L_H,MAX=0,944 м, то необходимо увеличить число пролетов на один:

м

n₀=121,004

м

Так как L_H=1,083 м > L_H,MAX=0,991 м, то необходимо увеличить число пролетов на один:

м

n₀=120

м

Так как L_H=0,929 м < L_H,MAX=1,009 м, то расчет можно продолжать.

Проверка прогиба настила.

Балочный прогиб:

м

Коэффициент Ванаходится как:

,

Прогиб настила:

Вам

Относительный прогиб:

Предельный прогиб:

Так как <, то проверка прогиба удовлетворяется.

Схема разбивки вспомогательной балки на панели:

В интервале от 2 до 5 м назначаем пролет балки настила, равный шагу вспомогательных балок, так, чтобы ему был кратен пролет главной балки:

Смещаем на половину шага в пролет первую и последнюю вспомогательные балки.

Схема разбивки главной балки на панели:

Проверка прочности настила.

Изгибающий момент:

кНм

Растягивающая сила

ВаМН

Момент сопротивления настила:

м³

Проверка нормальных напряжений:

МПа < ВаМПа

Расчет сварного шва крепления настила к балке.

Так как усилие Н=268 кН меньше усилия, действующего в настиле первого варианта (Н=412,287 кН), принимаем катет сварного шва аналогично. То есть конструктивно по минимальной величине K_f = K_MIN= 5 мм.

Расчет балки настила

Балка рассчитывается как свободно опертая, загруженная равномерно распределенной нагрузкой. Пролет равен шагу главных балок L_БН = 6,50 м.

Погонная нагрузка собирается с полосы шириной, равной пролету настила L_Н = 1,423 м:

а) нормативная нагрузка:

где в первом приближении вес балки принят равным 2 % от нагрузки;

б) расчетная нагрузка:

.

Изгибающий момент от расчетной нагрузки:

кНм.

Требуемый момент сопротивления:

Коэффициент, учитывающий развитие пластических деформаций с₁=1,1 в первом приближении.

Требуемый момент инерции по предельному прогибу (при пролете L_БН = 6,50 м находим n₀=201,117):

Принимаем двутавр №35Б2 ГОСТ 26020-83 (I_x=11550 см⁴; W_x=662,2 см³; А=55,17 см²; b_f=155 мм; t_f=10,0 мм; t_w=6,5 мм; h=34,9 см; масса m_бн=43,3 кг/м).

Уточняем коэффициент, учитывающий развитие пластических деформаций с₁ в зависимости от отношения площадей сечения полки и стенки A_f/A_w;

площадь сечения стенки:

см²;

площадь сечения полки:

см²;

ВаПо СНиП II тАУ 23 тАУ 81* табл. 66 интерполяцией определяем коэффициент с₁=с= 1,0910.

Уточняется собственный вес балки и вся нагрузка:

а) нормативная:

б) расчетная:

.

Максимальный изгибающий момент:

кНм.

Проверка нормальных напряжений:

МПа < МПа.

Условие прочности выполняется с недонапряжением:

Расчетная перерезывающая сила на опоре:

кН.

Проверка касательных напряжений на опоре [СНиП II тАУ 23 тАУ 81*, формула (41)]

МПа,

где см;

= 49,14 МПа < МПа.

Условие прочности выполняется с большим запасом.

Проверка прогиба балки:

Проверка удовлетворяется.

Проверка общей устойчивости балки. В соответствие с п. 5.16 (а) СНиП II тАУ 23 тАУ 81* при наличии стального настила, непрерывно опирающегося на сжатый пояс балки и надежно с ним связанного электросваркой, проверять общую устойчивость балки не требуется.

Высота покрытия по главным балкам и расход стали по первому варианту. Высота баки настила, плюс толщина настила:

h_п=h_бн+t_н=349+10=359 мм.

Расход стали на настил и балки настила:

1.4. Вариант 2. Балочная клетка усложненного типа

Расчет балки настила

Погонная нагрузка на балку настила:

а) нормативная от временной нагрузки, веса настила и балки настила:

б) расчетная:

.

Изгибающий момент от расчетной нагрузки:

кНм.

Требуемый момент сопротивления при с₁=1,1 в первом приближении:

Требуемый по предельному прогибу момент инерции:

см⁴

Зная требуемые моменты сопротивления и инерции, по сортаменту подбираем двутавр №18 ГОСТ 26020 тАУ 83

(I_X=1290 см⁴; W_X=143 см³; A=23,4 см²; m_БН=18,4 кг/м; t_W=5,1 мм; t_f=8,1 мм)

Уточняем коэффициент с₁=с при отношении площадей полки и стенки

; с=

где см²;

мм².

Уточняется нагрузка:

а) нормативная:

.

б) расчетная:

.

Максимальный изгибающий момент:

кНм

Проверка нормальных напряжений:

МПа < МПа.

Условие прочности выполняется с недонапряжением 8,729 %.

Перерезывающая сила на опоре:

кН.

Проверка касательных напряжений:

ВаМПа < МПа,

где см. Проверка удовлетворяется.

Проверка прогиба:

<

Проверка удовлетворяется.

Проверка общей устойчивости балки настила.

В соответствие с п.5.16,а СНиП II тАУ 23 тАУ 81* при наличии стального настила, непрерывно опирающегося на сжатый пояс балки и надежно с ним связанного электросваркой, проверять общую устойчивость балки не требуется.

Расчет вспомогательной балки

Нагрузки передаются на балку в местах опирания балок настила. Сосредоточенные силы определяются по грузовой площади, равной

м²

Расчетная схема вспомогательной балки

Таблица 1.3 тАУ Сбор нагрузки на вспомогательную балку G+P

Средняя величина коэффициента .

Изгибающий момент от расчетной нагрузки при шести грузах в пролете:

Требуемый момент сопротивления при с₁=1,1 в первом приближении

Требуемый момент инерции по предельному прогибу:

(При пролете балки L_B=6,5 м предельный прогиб

Вам⁴

По сортаменту принимаем двутавр № 50 Б 2 ГОСТ 26020 тАУ 83:

(I_X=42390 см⁴; W_X=1709 см³; А=102,8 см²; b=200 мм; h=49,6 см; t_f=14,0 мм; t_w=9,2 мм;ВаВаВаВаВаВаВаВаВаВа m_B=80,7 кг/м).

Площадь сечения стенки:

см²;

Площадь сечения полки:

см².

Уточняется коэффициент с, учитывающий развитие пластических деформаций по высоте сечения балки, интерполяцией по табл. 66 СНиП II тАУ 23 тАУ 81* при ВаС=1,1006

Так как при четном количестве грузов на балке имеется зона чистого изгиба, в соответствии с п.5.18 СНиП II тАУ 23 тАУ 81* вместо коэффициента с₁ следует принимать коэффициент

c_1m=0,5(1+с)=0,5(1+1,1006)=1,0503.

Уточняется нагрузка на балку:

Вес вспомогательной балки:

- нормативный:

кН;

- расчетный:

кН.

Полная нагрузка G+P с учетом данных таблицы 1.3:

- нормативная 61,871+1,588+0,668+0,7355=64,8625 кН;

- расчетная 74,246+1,667+0,701+0,772=77,386 кН.

Средняя величина коэффициента

Изгибающий момент от расчетной нагрузки при шести грузах:

Проверка прочности:

МПа < МПа.

Недонапряжение 5,092%.

Проверка касательных напряжений Вас учетом ослабления сечения на опоре выполняется при расчете стыка с главной балкой.

Проверка прогиба балки:

< .

Проверка проходит.

Проверка общей устойчивости балки. Сжатый пояс в направлении из плоскости изгиба балки раскрепляется балками настила, расстояние между которыми равно I_ef=L_H=0,929 м.

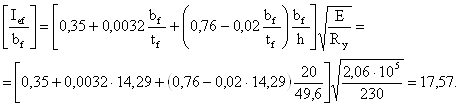

В соответствие с табл.8 СНиП II тАУ 23 тАУ 81* наибольшее значение отношения I_ef к ширине сжатого пояса b_f , при котором не требуется проверка общей устойчивости, определяется по формуле:

Так как < расчет на общую устойчивость балки выполнять не требуется.

Высота покрытия по главным балкам и расход стали по второму варианту.

Высота покрытия по главным балкам:

h_П=t_H+h_БН+h_B=6+180+496=682 мм.

Расход стали на настил, балки настила и вспомогательные балки, приходящийся на 1 м² балочной клетки:

кг/м²

1.5. Сравнение вариантов балочной клетки

Критерием при выборе варианта принимаем расход стали. Сравнивается расход стали на 1 м² площади балочной клетки покрытия по главным балкам:

- по первому варианту m_I=108,93 кг/м².

- по второму варианту m_II=88,72 кг/м².

Вывод: по расходу стали более экономичен второй вариант. Поэтому к дальнейшему проектированию принимаем второй вариант усложненной балочной клетки. Сопряжение вспомогательной и главной балок может быть поэтажное или в пониженном уровне. Тип сопряжения определится после расчета высоты главной балки.

2.1. Проектирование составной сварной главной балки

Разрезная главная балка загружена сосредоточенными нагрузками. Нагрузки на балку передаются в местах опирания на нее вспомогательных балок. Сосредоточенные силы (G тАУ от постоянной нагрузки и P от временной) подсчитываются по грузовой площади, равной произведению пролетов вспомогательной балки и балки настила:

Расчетная схема главной балки

Таблица 2.1. тАУ Сбор нагрузки на главную балку G+P

Коэффициент

2.1.1. Подбор сечения главной балки

Сечение составной сварной балки состоит из трех листов: вертикального тАУ стенка и двух горизонтальных тАУ полок.

В нашем примере (при пяти грузах в пролете) расчетный изгибающий момент:

ВакНм.

Для принятой толщины листов полок t_f20 мм расчетное сопротивление стали С245 равно R_y=240 МПа .

Коэффициент условия работы ВаВ первом приближении с₁=1,1.

Требуемый момент сопротивления:

W_TP=

Высота сечения балки h предварительно определяется по соотношению между h_ОПТ.W;

h_ОПТ.f и h_min, где h_ОПТ.W тАУ оптимальная высота сечения из условия прочности; h_ОПТ.f. тАУ оптимальная высота сечения из условия жесткости; h_min тАУ высота сечения из условия минимальной жесткости, при обеспечении прочности.

1. Оптимальная высота балки из условия прочности:

см,

где Ва- рекомендуемое отношение высоты балки к толщине стенки в пределах k_W=125тАж140. Принимаем k_W=125;

2. Оптимальная высота балки из условия жесткости:

см,

где ,

величина n₀=232,3 получена для пролета L=18,5 м линейной интерполяцией.

3. Высота балки из условия минимальной жесткости при обеспечении прочности:

см.

В расчете полученные высоты располагаются в следующем соотношении:

h_min=84см < h_ОПТ,W=167,99смОПТ,_f=173,92см.

Применяя правило выбора, выбираем высоту балки: h=h_ОПТ,W=1680 мм.

Высота главной балки, помимо расчетов, должна соответствовать наибольшей строительной высоте перекрытия согласно заданию:Ва , где t_H тАУ толщина настила. Наибольшая строительная высота перекрытия определяется разностью отметок верха настила и габарита помещения под перекрытием:Ва h_CMAX=8,50-6,80=1,70м.

Так как h=1680 мм < h_CMAX тАУ t_Н=1700-6=1694 мм, оставляем выбранную высоту балки h=1680 мм.

Далее высота стенки h_W назначается близкой к высоте балки h в соответствии с шириной листа сортамента универсальной или толстолистовой стали.

Так как наибольшая ширина листа универсальной стали равна 1050 мм, принимаем толстолистовую сталь шириной 1600 мм. С учетом обрезки кромок с двух сторон по 5 мм:

h_W=1600 тАУ 10 = 1590 мм.

По ранее принятому коэффициенту k_W=125 определяем толщину стенки:

мм. Принимаем t_W=14 мм.

Толщину полок назначаем равной t_f=22 мм Ва3t_W=42 мм, тогда полная высота балки оказывается равной: h=h_W+2t_f=1590+44=1634 мм.

Вычисляем момент инерции стенки:

см⁴.

Требуемый момент инерции полок:

IВн_f.тр=I_тр.max-I_w=2065694,6-468962,55=1596732,1 см⁴;

Здесь наибольший требуемый момент инерции балки I_тр.max определяется по двум значениям из условий прочности и жесткости:

- из условия прочности:

I_тр=0,5W_трh=см⁴;

- из условия жесткости:

I_тр=1219970,4 см⁴.

Требуемая площадь сечения полки:

Васм²

Толщина полки из условия обеспечения ее местной устойчивости:

Васм.

В расчете было принято t_f=2,2 см >2,03 см.

Ширина полки назначается равной

Вычисляем

Принимаем b_f = 530 мм, что соответствует ширине листа универсальной стали по сортаменту.

Уточняем собственный вес балки по принятым размерам. Площадь поперечного сечения балки:

см²

Вес погонного метра балки:

,

здесь Ва- удельный вес стали; Ва- конструктивный коэффициент, учитывающий вес ребер жесткости и сварных швов.

Вес главной балки на участке между вспомогательными балками:

кН.

Уточняются нагрузки на балку, полученные в таблице 2.1:

Нормативная:

кН.

Расчетная:

P+G=519,48+21,97+=555,49 кН.

Уточняются усилия. Изгибающие моменты от нормативных и расчетных нагрузок:

Перерезывающая сила на опоре (для пяти грузов в пролете):

ВакН.

<

Вместе с этим смотрят:

Авангардизм як явище архiтектури ХХ столiття

Автоматическая автозаправочная станция на 250 заправок в сутки

Амурський мiст

Анализ деятельности строительного предприятия "Луна-Ра-строй"

Анализ проектных решений 20-ти квартирного жилого дома
