Помещение гидротехника на Грушевском водохранилище

Технология строительного производства является научной дисциплиной о способах и средствах осуществления строительно-монтажных работ в период строительства промышленных предприятий, жилых домов, общественных зданий, объектов сельского хозяйства, транспорта, связи и других

На современном этапе капитальное строительство имеет большое значение в решении экономических и социальных задач страны. Одним из существенных резервов повышения эффективности капитального строительства является рациональное использование материально-технических ресурсов, повышение качества строительства, а также снижение затрат ручного труда при выполнении общестроительных работ.

Возрастающие объёмы общестроительных работ требуют нового притока высококвалифицированных специалистов: каменщиков и печников, монтажников по монтажу стальных и железобетонных конструкций, бетонщиков, арматурщиков, электросварщиков, стропальщиков и многих других.

Под термином ВлКомплексная механизация строительного производстваВ» следует понимать процесс выполнения строительно-монтажных работ с помощью комплектов машин и средств малой механизации. Дальнейшее совершенствование механизации строительно-монтажных работ возможно путём применения высокопроизводительных машин и внедрения автоматических приборов и устройств, позволяющих полностью отказаться от физического труда или максимально облегчить его при управлении машинами и контроле за их работой. В результате сокращается продолжительность и повышается качество строительства.

Строительное производство в нашей стране прошло большой, во многом самобытный путь.

Свидетельством большого мастерства и трудолюбия строителей является многочисленные архитектурные памятники и инженерные сооружения прошлого, при создании которых применялось примитивная строительная техника.

Все строения подразделяются на здания и сооружения. Зданиями называют надземные строения, имеющие в своём составе помещения, предназначенные для трудовой деятельности и социально- бытовых нужд человека- проживания, учёбы, отдыха. Строения, в которых таких помещений нет, называют инженерными сооружениями (мосты, радио- и телевизионные мачты, дымовые трубы и другие.).

Все здания, в зависимости от их назначения, подразделяют на гражданские (жилые, общественные) и производственные

Жилые здания это квартирные дома для постоянного проживания людей, общежития, гостиницы для временного проживания.

Общественные здания, предназначенные для социального обслуживания населения, в них размещаются административные, культурно- просветительные, коммунальные, учебные учреждения.

Производственные здания подразделяются на сельскохозяйственные и промышленные. Сельскохозяйственные здания это птичники, фермы, теплицы, склады для хранения кормов, овоще- и зернохранилища.

По конструктивному решению здания делят на каркасные, бескаркасные и с неполным каркасом.

Сооружения в зависимости от их функционального назначения подразделяются на следующие группы:

транспортные (мосты, путепроводы, эстакады и др.);

гидротехнические (плотины, дамбы, каналы и др.);

водохозяйственные водоочистные, водозаборные и др.;

спортивно- оздоровительные;

сооружения связи;

электропередачи и др.

Строительство зданий и сооружений ведут по индивидуальным или типовым проектам. Индивидуальные проекты предназначаются для разового использования. По таким проектам строят, как правило, уникальные сооружения. Типовые проекты служат для многократного использования. По таким проектам возводят большинство жилых домов, школ, общежитий, промышленных и сельскохозяйственных зданий. Многоразовое применение типовых проектов позволяет сократить трудоёмкость, стоимость и сроки проектирования, так как в этом случае работа проектировщиков сводится в основном к привязке типового проекта к конкретному участку строительства. Техническим направлением в проектировании и строительстве, позволяющим многократно применять наиболее рациональные объёмно- планировочные и конструктивные решения зданий и сооружений, называют типизацией.

Типовые конструкции и детали, прошедшие проверку в эксплуатации и получившие широкое распространение, утверждаются в качестве стандартных.

Под индустриализацией понимают круглосуточное поточное строительство с применением комплексно- механизированных процессов возведения зданий и сооружений. Одним из важных путей повышения уровня индустриализации строительства, является применение конструкций, изделий, изготовленных на специализированных заводах строительной индустрии. Внедрение индустриальных методов способствует сокращению срока строительства, повышению производительности труда, снижению стоимости строительства при одновременном повышении его качества. Индустриализация тесно связана с унификацией и типизацией параметров зданий и сооружений. В настоящее время 85 % общего объёма строительства выполняется с использованием типовой проектной документации. При этом здания, как правило, проектируют на основе типовых унифицированных секций.

Одним из важных резервов дальнейшей индустриализации строительства является повышение уровня сборности и технологичности. Под технологичностью конструкций понимают степень её приспособленности к перевозке и монтажу с минимальными затратами ручного труда, времени, материальных средств и энергетических ресурсов.

Масштабы и темпы нашего экономического развития во многом определяются темпами и качеством строительства, эффективным использованием капитальных вложений, общая сумма которых, по сравнению с прошлыми годами, возросло на 25%. Рациональное использование этих средств, дальнейшее улучшение качественного состава основных фондов, и быстрейший ввод в действие и освоение новых производственных мощностей, существенное сокращение сроков и снижение стоимости строительства.

Дальнейшее повышение уровня индустриализации строительства будет обеспечено за счет технического перевооружения предприятий строительной индустрии, на которых намечено выпускать строительные конструкции и детали с повышенной степенью заводской готовности. Это в свою очередь позволит сократить объемы работ, выполняемых на строительных площадках.

Одним из важных направлений прогресса в строительстве является снижение массы конструкций зданий и сооружений. Этого можно достичь за счет совершенствования проектных решений и применения строительных конструкций из легких и ячеистых бетонов, рациональных стальных профилей и алюминиевых сплавов. Масса зданий может быть также снижена за счет применения эффективных полимерных материалов для отделочных работ, устройства полов и кровель.

Применение облегченных конструкций и деталей позволяет существенно снизить затраты труда на строительно-монтажных работах и сократить расходы на содержание транспортных средств и средств механизации.

Дальнейший прогресс в технологии строительно-монтажных работ во многом зависит от качества проектно-сметной документации и в частности от объемно-планировочных и конструктивных решений зданий и сооружений, а также широкого применения типовых проектов.

С дальнейшим ростом объёмов строительства, производительность труда должна быть повышена на 29-32 %. Этого можно добиться при условии дальнейшего совершенствования технологии производства строительно-монтажных работ, улучшения организации производства и широкого применения полносборного строительства.

1. Общая часть

Проект помещения гидротехника на Грушевском водохранилище Александровского района Ставропольского края разработан на основании задания на проектирование№ 15 от 13.08.99г., выданного начальником управления систем БСК 20 мая 1999 г., распоряжения главы Александровской районной государственной администрации Ставропольского края № 322-р от 04.06.99. и технических условий на подключение к инженерным коммуникациям.

Здание двухэтажное сложной конфигурации в плане. Размеры в плане 16,9х 18 м, высота от уровня земли составляет 11,4 м. За условную отметку 0,000 принят уровень чистого пола, что соответствует абсолютной отметке.

Класс здания II. Степень долговечности II, степень огнестойкости II, взрывоопасности II. Сейсмичность здания рассчитана на 7 баллов. Здание предназначено для строительства на Грушевском водохранилище.

1.1 Описание участка застройки

Район строительства расположен в III Б климатическом подрайоне с расчетной температурой наружного воздуха- 18О C, сейсмичность площадки строительства- 7 баллов, вес снегового покрова для района- 0,70 КПа, скоростной напор ветра для V района- 0,60 Кпа

Основанием фундаментов служат грунты насыпи плотины Грушевского водохранилища на БСК-4, уплотненные до g ск= 1,7 т/м3, имеющие следующие характеристики:

плотность влажного грунта r= 2,04 т/м3;

плотность сухого грунта r= 1,77 т/м3;

j= 15О; С=0,015 МПа; У= 0,01 МПа;

глубина промерзания- 0,8 м.

Проект плотины Грушевского водохранилища выполнен институтом ВлСевкавгипроводхозВ».

Проектом предусмотрено оборудование комплекса отоплением, водоснабжением, канализацией, электроснабжением.

Проект разработан в соответствии с действующими Нормами и Правилами и согласован со всеми заинтересованными организациями.

2. Благоустройство

2.1 Описание генерального плана

Генеральный план под строительство помещения гидротехника разработан на топооснове М 1:500, спантографированный с топосъёмки М 1:1000.

Участок под строительство расположен на Грушевском водохранилище, на специально отсыпанной площадке площадью 0,54 га.

Проектом генерального плана предусмотрено Строительство сторожевой усадьбы, беседки, гаража на 2 автомобиля, навеса, хоз. сарая на 1 отделение, резервуара для воды ёмк. 11 м3, уборной на одно очко, площадки для мусоросборников.

Здание главным фасадом ориентировано в сторону водохранилища.

По углам здания даны абсолютные отметки планировки: в числителе - верха отметки; в знаменателе- отметки существующего рельефа. За отметку 0.000 принят уровень чистого пола 1-го этажа, соответствующий абсолютной отметке 329.35 м.

На участке запроектировано ограждение из металлической сетки высотой 1,65 м, проезд с асфальтобетонным покрытием, тротуары и площадки с покрытием из асфальтобетона и бетонной плитки, прогулочные дорожки из природного камня. Предусмотрена установка малых архитектурных форм. Проезд запроектирован с бетонным бордюром БР 100.30.15, а тротуары и площадки с бетонным бордюром БР 10.20.8 по ГОСТ 6665-91*.

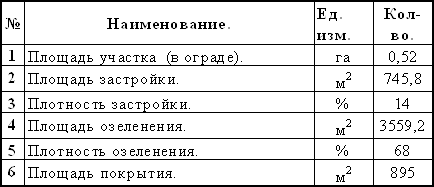

2.1.1 Технико-экономические показатели по генеральному плану

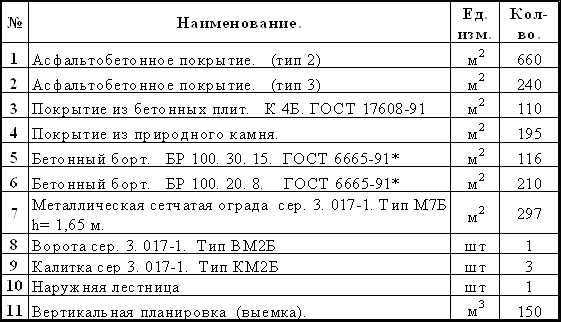

2.1.2 Экспликация по генеральному плану

2.2 Озеленение

Проектом озеленения предусмотрена посадка декоративных деревьев хвойных и лиственных пород, а так же кустарников лиственных пород.

Для посадки приняты породы с учётом их декоративных свойств и соответственно климатическим условиям площадки строительства.

На основании этого рекомендуется следующие породы деревьев и кустарников: ель колючая серебристая, липа кавказская, клён остролистый, чубушник венечный, сирень Венгерская. На участке запроектированы цветники из парковых роз.

Газон засеивается из многолетних трав следующего состава:

Овсяница луговая- 60 %;

Рейграсс пастбищный- 30 %;

Клевер белый- 10 %.

Посадку деревьев и кустарников, а также устройство газонов производить в осенне-весенний период после прокладки всех инженерных коммуникаций и выполнения работ по благоустройству.

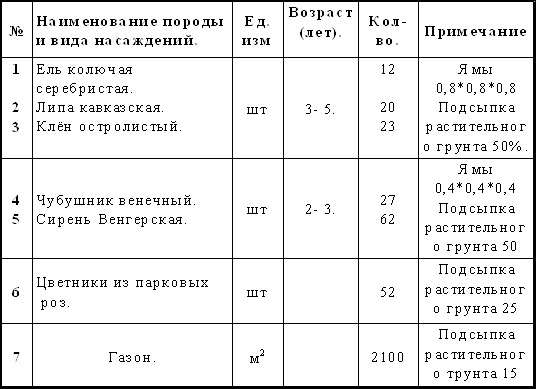

2.2.1 Ведомость элементов озеленения

2.3 Вертикальная планировка

Вертикальная планировка участка помещения гидротехника решена с учётом минимального объёма земляных работ, обеспечения отвода поверхностных вод. Участок расположен на ранее отсыпанной насыпи, средняя высота которой достигает 8,5 м. Вертикальная планировка выполнена по сплошной системе в красных горизонталях сечением 0,1 м.

Отвод поверхностных вод запроектирован открытым способом от зданий и сооружений в сторону откосов насыпи.

Вертикальную привязку зданий и сооружений производят от репера R, труба с отметкой 321.316 м, расположенного на оси водовыпуска.

2.4 Роза ветров

Роза ветров строится по СНиПу IIа-6-72 ВлСтроительная климатология и геофизикаВ» для Александровского района.

3. Архитектурно- строительная часть

3.1 Объёмно-планировочные решения

Здание 2-х этажное, прямоугольное в плане с размерами в осях 18,0х 16,9 м предусмотрено для пребывания и работы службы эксплуатации Грушевского водохранилища и Грушевского водозабора, обеспечивающее водой 5 районов Ставропольского края.

Состав площади помещений определены заданием на проектирование. Здание включает отдельные блоки помещений:

служебные помещения;

помещения квартиры гидротехника;

помещения для временно проживающих.

В части 1-го и 2 этажей расположена служебная квартира для смотрителя Грушевского водохранилища.

На первом этаже расположены кухня, помещение для расположения диспетчерского оборудования, топочная, санузел. Для проживающих предусмотрена сауна, включающая помещения: камеры сухого жара, бассейна, раздевалки с душевой.

На втором этаже расположены помещения для отдыха дежурных гидротехнических служб работающих вахтовым методом на 2 человека- 3 шт., на 1 чел- 2 шт., санузел.

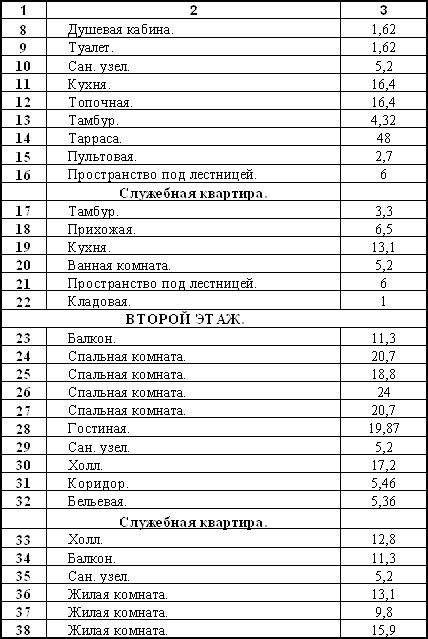

3.1.1 Экспликация помещений

3.2 Архитектурно-конструктивные решения

Проектируемое здание кирпичное с поперечными и продольными несущими стенами.

3.2.1 Фундаменты

В данном проекте применяются монолитные ленточные фундаменты из бетона В15 по монолитной железобетонной плите толщиной 400 мм.

Основанием фундаментов служат грунты насыпи плотины Грушевского водохранилища на БСК-4, уплотнённые до gск.= 1,7 т/м3. Глубина заложения фундаментной плиты - 1.600. Глубина промерзания- 0,8 м.

Под фундаментной, монолитной плитой выполнить щебёночную подготовку толщиной 80 мм. С пропиткой битумом до полного насыщения.

После выполнения подготовки под плиту выполнить её бетонирование. По достижении 50 % прочности места примыкания к плите монолитных стен фундаментов для улучшения сцепления обрабатываются: счищается цементная плёнка, делается насечка, промывка водой, затем бетонируется стенка.

Армированные швы выполнить из раствора М100, продольная арматура Æ 8 А1 (расход-0,26 т), поперечная Æ 6 А1 (расход-0,045 т).

Подпольные каналы перекрыть плоскими плитами по серии 1.243.1-4. Расход плит ПТ 12.5-8.6- 12 шт. Расход бетона 67.5- 0,85 м3.

Расход арматуры на армирование подколонника фундамента ФМ-1: Æ 16 А1- 27,0 кг; Æ
25 АIII- 59,0 кг; Æ 6 А1- 10,0 кг; бетон В15- 0,85 м3, всего фундаментов ФМ-1- 16 шт.

Расход бетона В75 на фундамент Ф-2- 0,242 м3. Расход арматуры на выпуски из фундаментов в монолитные железобетонные сердечники- Æ 16 АIII- 21,0 кг.

Поверхность фундаментов, соприкасающихся с грунтом покрыть горячей битумной мастикой за 2 раза. На отметке тАУ0.040 выполнить гидроизоляцию из цементного раствора М100 состава 1:2 с добавлением пластификаторов.

Вокруг здания устроить асфальтобетонную отмостку шириной 1м.

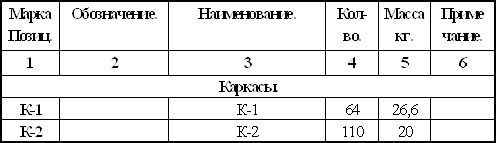

Спецификация монолитного фундамента.

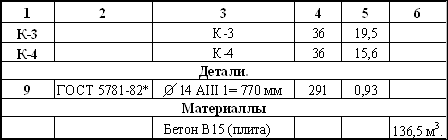

Спецификация монолитного фундамента (продолжение).

Каркасы К-1¸К-4, варить электродами Э-42 (ГОСТ 9467-75*).

Арматуру поз. (6, 7, 8, 10, 11, 12), приварить к продольным стержням каркаса в местах их пересечения. Арматуру приварить к каркасу электродом Э-42 (ГОСТ 9467-75*). Деталь поз. 9 приварить к каркасу электродом Э-42 (ГОСТ 9467-75*).

3.2.2 Стены

Наружные стены выполнены из силикатного кирпича СУР 125/1600/25 (ГОСТ 379-95) М100 с вставками из красного лицевого кирпича КРЭУ 125/1350/35 (ГОСТ 7484-78) на растворе М75, морозостойкостью F-50. Кирпичные стены должны соответствовать 2-й категории по сопротивлению сейсмическим воздействиям с временным сопротивлением осевому растяжению по не перевязанным швам Rр8³ 1,2 кг/см2. Толщина наружных стен 640 мм.

Внутренние стены выполнены из керамического кирпича М100 на растворе М75 толщиной 380 мм. Перегородки первого этажа из керамического кирпича М100 на растворе М75 толщиной 120 мм. Перегородки 2-го этажа выполнены из красного обшивного гипсокартона толщиной 125 мм.

Кирпичные перегородки армировать 2Æ 5Вр1 вдоль, через 600 мм. Перегородки не доводить до плит перекрытия на 30 мм, во избежание передачи на них нагрузок. Зазоры законопатить.

Над проёмами от 200 до 600 мм в кирпичных стенах и перегородках устраивать армокирпичные перемычки с устройством по низу армированного шва толщиной 30 мм с укладкой 2Æ 10А1 (для толщины 120 мм) и анкеровкой арматуры в простенки на 300 мм.

Кирпичные стены и перегородки крепить к конструкциям здания по узлам. При кладке кирпичных стен и перегородок в откосы дверных проёмов заложены антисептированные деревянные пробки 250х120х65 через 10 рядов кладки по высоте, но не менее 2-х с каждой стороны.

Деревянные элементы, соприкасающиеся с кладкой, антисептировать и отделить от них прокладкой из толя.

В случае выполнения кирпичной кладки при отрицательных температурах, кладку вести на растворах с химическими противоморозными добавками. В качестве добавок применять (К2СО3) в количестве от 5 % до 15 % веса при температуре до 150 С.

Спецификация расхода материалов на устройство и армирование кирпичных стен и перегородок (d= 120 мм).

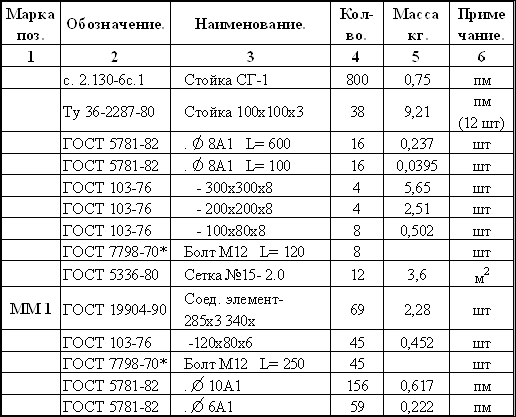

Спецификация расхода материалов на устройство каркасно-обшивных перегородок.

3.2.3 Покрытия и перекрытия

В данном проекте используются панельные покрытия и перекрытия с круглыми пустотами. Марки плит покрытия и перекрытия П1- ПК63.12-8АтVт-С7, П2- ПК42.12-87, П3- ПК63.18-8АтVт-С7, П4- ПК62.15-8АтVт-С7.

Плиты перекрытия устраиваются на отметке +3.300, а покрытия на отм. +6.300. Все плиты анкеруются между собой или в стены через одну монтажную петлю. Сейсмопояс заливают бетоном марки не ниже М200. По условиям сейсмичности плиты покрытия и перекрытия должны входить в стены, не менее чем на 180 мм. Все отверстия замоноличиваются. Толщина плит 220 мм.

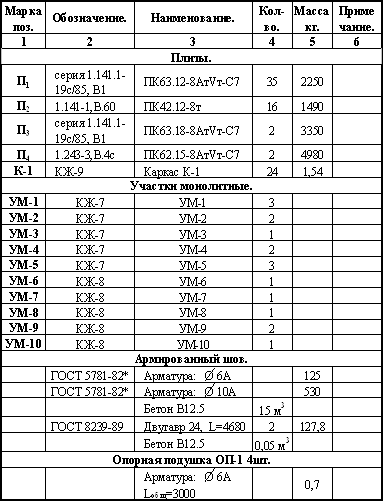

Спецификация элементов покрытия и перекрытия.

3.2.4 Полы

Полы выполнить после укладки подземных коммуникаций в соответствии с указаниями СНиП 3.04-01-87 ВлИзоляционные и отделочные покрытияВ».

В данном проекте полы устраиваются в соответствии с назначением помещения. Полы 1-го этажа утепляются керамзитом, а 2-го этажа звукоизолируются. В санузлах, в ваннах полы гидроизолируются и укладывается керамическая плитка.

Экспликация полов

3.2.5 Лестницы

Основными видами сообщения между этажами являются лестницы. В проекте предусмотрено 2 лестничных клеток. Лестничные площадки опираются на внутренние несущие стены. Марши представляют собой ряд ступеней, которые опираются на наклонные балки (косоуры). Косоуры укладывать на металлические уголки, которые заделывать согласно узлам. Металлические элементы соединять при помощи сварки по ГОСТ 9467-75* и оштукатурить по сетке. Все деревянные элементы подвергнуть глубокой пропитке антипиринами и антисептиками. Лицевые поверхности ступеней окрасить масляной краской за 2 раза. Ограждения и поручень окрасить бесцветным лаком за 2 раза. Скрытую древесину окрасить масляной краской. Соединения деревянных элементов выполнить на гвоздях L=100-50 мм.

Расчет лестничной клетки:

Н= 3300 мм.

Применяем двух маршевую систему и находим высоту одного марша. Н/2= 1650 мм.

Ступеньки размером Sx h= 270x170 мм.

Определяем количество подступенков. 1650/170= 9 подступенков.

Количество проступей всегда больше на одну 9+1= 10.

Определяем длину лестничного марша 270х10= 2700 мм.

Определяем ширину лестнечных площадок. 1000 мм.

Ширина лестничного марша 1000 мм.

Спецификация элементов лестницы.

ВлСпецификация дана на 1 лестницу (количество лестниц-2)В» 3.2.6. Двери.

Двери входные наружные и тамбурные - деревянные по ГОСТ 24698-81, укомплектованные приборами автоматического самозакрывания ЗД1 по ГОСТ 5091-78, упорами дверными и уплотняющими прокладками по ГОСТ 10174-90. Внутренние двери по ГОСТ 6629-88.

Двери состоят из коробки и дверных глухих или остеклённых полотен. Дверные полотна навешиваются на две петли. Ручка устанавливается на 1 метр от пола. Коробки устанавливаются в дверные проёмы. Между коробкой и стеной прокладывают гидроизоляцию, слой рубероида. Дверные коробки крепятся к стенам ершами.

Ведомость дверных проёмов.

Спецификация дверей.

3.2.6 Окна

Окна - деревянные с двойными раздельными переплётами по ГОСТ 11214-86*. Окна предназначены для освещения и естественной вентиляции. Размеры оконных проёмов устанавливаются исходя из необходимости освещения помещения. Площадь оконных проёмов должны составлять 1,6-18 % площади пола. Оконные блоки состоят из коробки с навешанными петлями и щеколдами. Перед установкой оконные блоки гидроизолировать. В блоке между коробкой и проёмом оставить зазор 20 тАУ 30 мм, который заливают раствором. По зазору устраивается фартук из оцинкованной стали. С внутренней стороны устраивать подоконная доска.

Спецификация заполнения оконных проёмов.

3.2.7 Перемычки

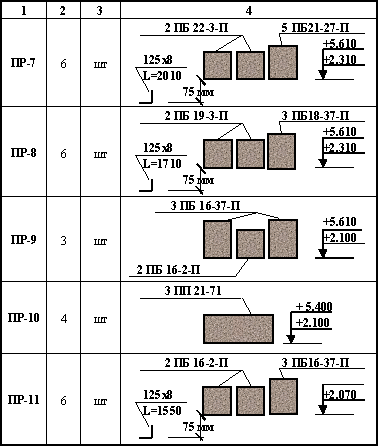

Ведомость перемычек.

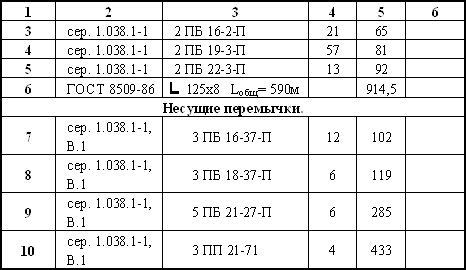

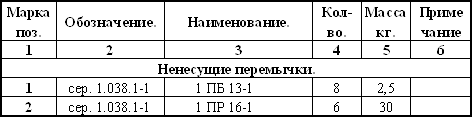

Спецификация перемычек

3.2.8 Кровля

В данном проекте предусмотрена четырёх скатная кровля из волнистых кровельных листов (Ондулин). Уклон кровли тАУ 0,3. Высота чердачного помещения тАУ от 0,55 м. до 2,3 м. По обрешетке из брусьев 50х50 мм и по деревянным стропилам ГОСТ 24454-80. Все деревянные элементы кровли и подшивного потолка выполнить из древесины хвойных пород 2-го сорта. Древесину антисептировать способом погружения по ГОСТ 10950-78. Огнезащиту выполнить фосфатным покрытием по ГОСТ 23790-79 до достижения предела огнестойкости 0,25 часа. Влажность древесины 25 %. Стропильные ноги крепить скрутками из 2-х Æ 4В1 к ершам в швах кладки. Противоветровые скобы ставить из расчета по одной на лист. Узлы сопряжения элементов стропильной системы разработаны в С. 2.160-6с и 2.160-9.1. Кровельные работы выполнить по ГОСТ 16233-77 и по СНиП 3.04.01-83.

Состав утепления потолка:

Плиты ВлURSAВ» П60-30 мм на синтетическом связующем- 21 м2
;

Штукатурка по сетке № 15-20 (ГОСТ 5336-80) тАУ 21 м2, (сетку крепить на анкерах из тАУ60х100х тАУ4 (вес 1 шт.-0,188 кг), анкер пристрелить в шахматном порядке через 600 мм тАУ90 шт.).

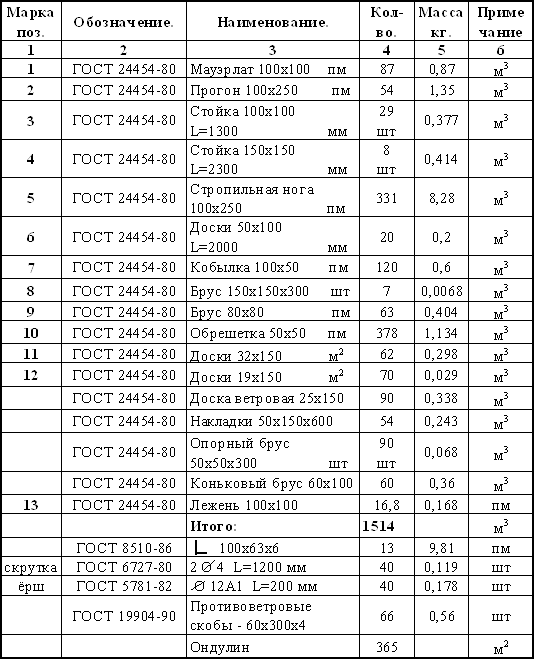

Спецификация расхода материалов на устройство кровли

3.2.9 Внутренняя отделка

В данном проекте для отделки помещений применены грунтовки и краски производства компании BENJAMIN MOORE & CO. США.

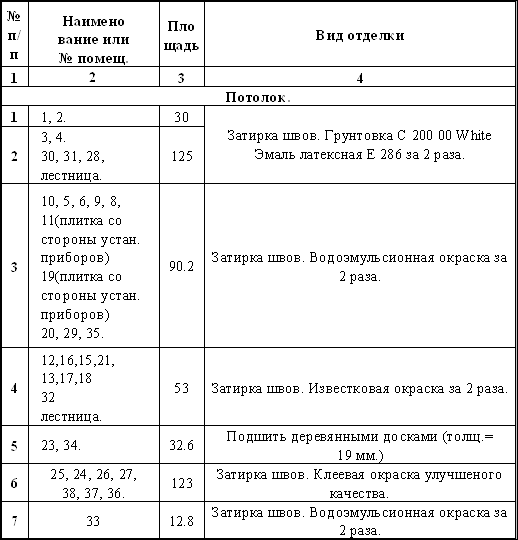

Ведомость отделки помещений

3.2.10 Наружная отделка

Кирпичную кладку стен вести с подбором кирпича ВлналицоВ» с расшивкой швов с вкраплением красного кирпича. Цоколь выполнить из гранита. Деревянные изделия окрасить пентафталевой краской ПФ-133 по грунту ПФ-064 за 2 раза.

3.3 Антисейсмические мероприятия

Комплекс конструктивных антисейсмических мероприятий разработан в соответствии с требованиями СНиП II -7-81*.

Устойчивость здания при воздействии сейсмических нагрузок обеспечивается за счёт выполнения следующих конструктивных основных мероприятий:

тАв Все углы и пересечения кирпичных стен армировать сетками.

тАв Предусмотрено устройство рам и обрамление проемов ж/бетонными элементами в случаях, оговоренных СНиП.

тАв Стены и перегородки выполняются из кирпичной кладки II категории по сейсмостойкости 180КПа > RpB >120КПа.

тАв Перегородки армируются, предусмотрено их крепление к перекрытию и несущим стенам.

тАв В уровне перекрытий предусмотрен монолитный ж/бетонный антисейсмический пояс.

тАв При проектировании металлического навеса предусмотрены горизонтальные и вертикальные связи, обеспечивающие пространственную жёсткость и устойчивость.

3.4 Антикоррозионная защита

Для защиты конструкций от коррозии предусмотрены следующие мероприятия:

тАв боковые поверхности фундаментов обмазываются горячим битумом за 2 раза по холодной огрунтовке;

тАв все металлические конструкции окрашиваются эмалью ПФ-115 за 2 раза по грунтовке ГФ-0.21.

3.5 Санитарно-техническая часть

Проект отопления и вентиляции помещения гидротехника выполнен на основании архитектурно-строительного, технологического задания и задания на проектирование и в соответствии со СНиП 2.08.02-87 ВлОбщественные здания и сооружениям, СНиП 2.08.01-89 Вл:Жилые зданияВ». СНиП 2.04.05-91 ВлОтопление, вентиляция и кондиционирование В».

Проект внутренних сетей водоснабжения и канализации помещения гидротехника на Грушевском водохранилище выполнен на основании архитектурно-строительного задания, задания на проектирование и в соответствии с техническими условиями Государственного

Учреждения УСБСК №273-01/12 от 29 толя 1999 года и со СНиП 2.08.01-89 ВлЖилые зданияВ» I СНиП 2.04.01-85 * ВлВнутренний водопровод и канализация зданийВ».

Проект наружных сетей водоснабжения и канализации помещения гидротехника выполнен на основании задания на проектирование и технических условий выданных государственным учреждением УСБСК №273-01/12 от 29.07.99 года и в соответствии СНиП 2.04.02-84* "Водоснабжение. Наружные сети и сооружения", СНиП 2.04.03-85 "Канализация. Наружные сети и сооружения".

3.5.1 Отопление

Проектом принято следующее:

основной источник теплоснабжения два электроводонагревателя типа ЭПЗ-25И4, N =25 кВт и с резервным котлом на твердом топливе, типа КЧМ-5 ВлР.В»

расчётные параметры теплоносителя в системе отопления Т - 90-65. В°С;

отопительные приборы радиаторы чугунные типа МС-140-108;

система отопления двухтрубная тупиковая с верхней разводкой подающих магистральных трубопроводов.

Для регулирования теплоотдачи отопительных приборов радиаторы оснащены автоматическим терморегулятором типа АТР. Выпуск воздуха из системы осуществляется через расширительный бак. Уклон магистральных трубопроводов принят не менее 0,01мм. Трубопроводы системы отопления выполнены из водо-газопроводных лёгких труб по ГОСТ 3262-75*.

3.5.2 Вентиляция

Вентиляция естественная с организованной вытяжкой через внутристенные каналы, из бассейна и бильярдной удаление воздуха осуществляется канальным вентилятором типа ВО 10-У2. Приток воздуха неорганизованный через фрамуги окон и не плотности в строительных конструкциях. Развертки вентиляционных каналов выполнены в комплекте АС.

Трубопроводы в топочной, в каналах и к расширительному баку и расширительный бак покрыть тепловой изоляцией. Для труб Ду 15 ÷ 50 мм изоляцию выполнять полотном холсто-прошивные из отходов стекловолокна марки ХПС-Т-2,5 по ТУ 6-48-0209777-1-88, толщиной 40 мм. Тепловую изоляцию расширительного бака выполнить матами минераловатными. прошивными в обкладках стекловолокна ВВ-7 марки 100 по ГОСТ 21880-86, толщиной 40 мм. Покровный слой - обкладка из стеклопластика рулонного марки РСТ-А по ТУ 6-U-145-80. Антикоррозийное покрытие трубопроводов выполнить краской БТ-177 в два слоя по ОСТ 6-10-426-79, толщиной 0,2 мм по грунту ГФ-021 ГОСТ 52129-82. Отопительные приборы и трубопроводы проложенные открыто окрасить масляной краской за два раза под 1штерьер помещений. Трубопроводы в местах прохода через строительные конструкции проложить в гильзах. Монтаж котлов выполнять согласно технических паспортам и инструкции по эксплуатации.

3.5.3 Водоснабжение

Источником водоснабжения холодной воды является Грушевское водохранилище. Холодная вода от насосной станции по водоводу подается в регулируемую емкость V=3 м3 и в пожарный резервуар с напором холодной воды 32 м. вод. ст. Наружное пожаротушение осуществляется от пожарного резервуара V= 50 м3 и Грушевского водохранилища.

Расход воды на наружное пожаротушение 10 л/сек. Трубопровод холодной воды покрыть защитным покрытием ВлвесьмаВ» усиленного типа. Состав антикоррозионного покрытия:

Грунтовка ГТ-760ИН по ТУ 102-340-83;

Лента поливинилхлоридная липкая ПВХ-1 толщиной не менее 0,4 мм в три слоя, толщиной 1,2 мм по ТУ 102-320-86.Обертка защитная в один слой из рулонных материалов.

Перед заполнением регулирующей емкости вода очищается в фильтрационной установке типа ВлГейзер-12В» и обеззараживается в ультрафиолетовой установке типа УДБ-Ю/2-А4. Из регулирующей емкости вода поступает в систему холодного водоснабжения помещения гидротехника и на заполнение бассейна сауны. Заполнение бассейна происходит через смеситель холодной и горячей воды. Контроль температуры воды в бассейне - визуальный по ' термометру установленному на смесителе. Смена воды в бассейне осуществляется за счет перелива и байпаса на выпуске воды из бассейна. Для мытья полов установлен поливочный 1 ан с гибким резиновым шлангом. Трубопроводы системы водоснабжения выполнены из стальных водо-газопроводных оцинкованных труб по ГОСТ 3262- 75* с соединением на сварке в среде инертных газов.

3.5.4 Горячее водоснабжение

Горячее водоснабжение осуществляется от электроводонагревателя типа САОС-400/90-И1. 3 параметры горячей воды Т= 55В° С. Трубопроводы горячего водоснабжения выполнены из стальных водо-газопроводных оцинкованных труб по ГОСТ 3262-75* с соединением на сварке в среде инертных газов.

3.5.5 Канализация

Канализация хоз-бытовых стоков (К1) осуществляется в водонепроницаемый выгреб V-11 м3 с дальнейшим вывозом на сливную станцию. Сброс условно чистых вод с бассейна осуществляется в ливневую канализацию (К 13) со сбросом в переливной сбросной лоток Грушевского водозабора.

Система хоз - бытовой канализации и подводки к санитарным приборам выполнены из пластмассовых канализационных труб высокого давления (ПВД) по ГОСТ 22589.0-89. Вентиляция сети осуществляется через стояки, выведенные выше кровли. Сброс воды из бассейна осуществляется через задвижку и бак разрыва струи в канализацию условно чистых вод.

Трубопровод хоз-бытовой и ливневой канализационной сети выполнен из канализационных асбестоцементных труб, тип ВлСВ» по ГОСТ 18599-83.

Водопроводные канализационные колодцы выполнять из железобетонных, сборных конструкций по серии 3.900.1-14 в сухих грунтах с мероприятиями по сейсмике согласно ТП 902- 09-22.84, тп 902- 09-11.84.

3.5.6 Газоснабжение

Проект внутренних сетей газоснабжения выполнен на основании архитектурно-строительного задания, задания на проектирование и технических условий выданных предприятием ВлАлександровскрайгазВ» от 26 нюля1999 года па газоснабжение, м в соответствии со СНиП 2.04.08 тАУ 87* ВлГазоснабжениеВ».

Источник газоснабжения - шкафная двух баллонная установка №1, №2 сжиженного газа с газовыми баллонами V -50 л. Здание комплектуется:

- плитой газовой четырех конфорочной (2 шт.), типа ПГ4-К с электророзжигом (модель 1457) , расход газа - 1,1м3/ч;

Общий расход газа - 2.2м3/ч.

Помещение, где установлены газовые плиты, оборудовано естественной системой вытяжной вентиляции, открывающейся фрамугой и естественным освещением. Для притока воздуха предусматривается зазор в нижней части двери, площадью живого сечения не менее 0,025 м2.

Газопровод выполнен из водо-газопроводных труб по ГОСТ 3262 -75. марка стали ВСтЗсп4 ГОСТ 380 - 88. Трубопроводы проложенные открыто, окрасить масляной краской за два раза в желтый цвет. Крепление трубопроводов выполнять по серии 5.905-8, и в местах прохода через строительные конструкции трубопроводы заключить в гильзы.

3.6 Электроснабжение

Проект электрооборудования разработан на напряжение 380/220 В для сети с глухозаземленной нейтралью трансформатора. В качестве вводно-учетного щита принят щит ШВУ01-06УЗ.

Силовой распределительный щит принят марки ПР 11 М. Силовые групповые сети выполняются проводом АПВ в стальных тонкостенных и полиэтиленовых трубах, кабелем ВВГ на скобах. К электроводонагревателям и электрокаменке проводом ПСУ в стальных трубах.

В качестве осветительного щитка принят щиток марки ЩОС. Освещение помещений предусматривается люминесцентными светильниками и светильниками с лампами накаливания (в соответствии с назначением помещений).

Расчётные величины освещённости приняты в соответствии со СНиП II -23-05-95.

Осветительная сеть выполняется проводом АПБПП скрыто под штукатуркой, в пустотах плит перекрытий.

Все нетоковедущие части электрооборудования, не находящиеся под напряжением, зануляются.

Все электромонтажные работы необходимо выполнить в соответствии с ПУЭ изд. 1998 г.

3.7 Телефонизация

Проектом предусмотрена телефонизация помещения гидротехника, для подключения к абонентской линии с применением кабеля ТРВ. 3.8. Противопожарные мероприятия.

Для наружного пожаротушения проектом предусмотрено строительство резервуара для воды ёмк. 50м3

Подъезд к резервуару и всем зданиям и сооружениям имеют твердое покрытие.

В проекте предусмотрена огнезащита деревянных конструкций фосфатным покрытием по ГОСТ 23790-79.

Топочная отделена противопожарными стенами от помещений здания. В топочную предусмотрен отдельный вход снаружи.

Утеплитель стен из пенополистирола защищен гипсокартонными листами толщиной 10 мм.

По электроснабжению предусмотрено заземление электрооборудования. Розеточная сеть выполнена трех проводной. Скрытая проводка по стенам с утеплителем прокладывается в стальных тонкостенных трубах.

3.8 Охрана окружающей среды

Участок под строительство ВлПомещения гидротехникаВ» отведен в соответствии со СНиП II -60-75* на территории плотины Грушевского водохранилища.

После окончания строительства участок благоустраивается: площадки, переезды, тротуары выполняются с твердым покрытием, свободные от покрытия участки озеленяются.

Стройгенпланом определена граница складирования материалов и маршрут движения автотранспорта с целью сохранения почвы на прилегающей к стройке территории. Отопление и горячее водоснабжение объекта осуществляется от встроенной топочной с электрокотлами.

Водоснабжение предусматривается от существующего водосброса Грушевского водохранилища с установкой водозаборной насосной станции, комплексной очистки и обеззараживания воды.

Сброс сточных вод запроектирован в водонепроницаемый выгреб с последующим вывозом на сливную станцию очистных сооружений.

Стоки с кровли отводятся на отмостку. Коммунально-бытовой мусор собирается в контейнеры, которые устанавливаются на площадке с твердым покрытием, и вывозится в места, установленные санэпидстанцией.

4. Расчетно-конструктивная часть

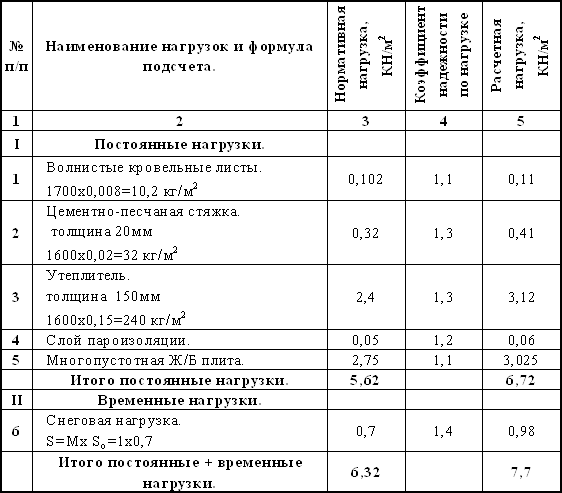

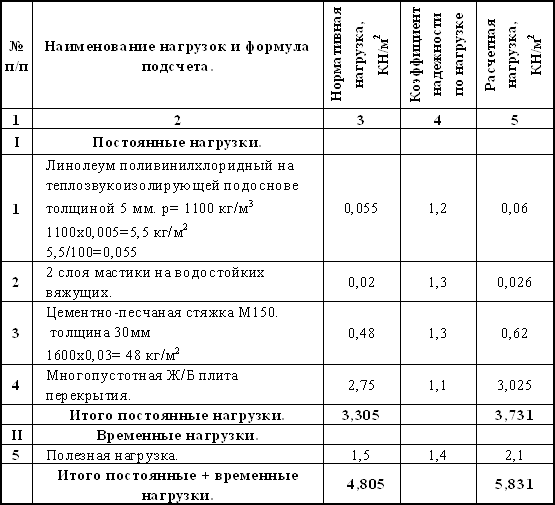

4.1 Сбор нагрузок на покрытие
