Последовательность производства работ и возведения здания дошкольного общеобразовательного учреждения
Строительными нормами и правилами определен основной состав и содержание проекта производства работ, куда входят:
- строительный генеральный план с указанием границ строительной площадки и видов ее ограждений, действующих и временных подземных, наземных и воздушных сетей и коммуникаций, постоянных и временных дорог, схем движения средств транспорта и механизмов, мест установки строительных и грузоподъемных машин, путей их сообщения и зон действия, размещения постоянных, строящихся и временных зданий и сооружений, мест расположения знаков геодезической разбивочной основных опасных зон, путей и средств подъема, работающих на ярусы (этажи), а так же проходов в здания и сооружения, размещения источников и средств энергообеспечения и освещения строительной площадки, расположения заземляющих контуров, мест расположения устройств для расположения строительного мусора, площадок и помещений складирования материалов и конструкций, площадок укрупнительной сборки конструкций, расположения помещений для санитарно-бытового обслуживания строителей, питьевых установок и мест отдыха, а так же зон выполнения работ повышенной опасности;
- технологические карты (схемы) на выполнение отдельных видов работ с включением схем операционного контроля качества, описанием методов производства работ, указанием трудозатрат и потребности в материалах, машинах, оснастке, приспособлениях и средствах защиты работающих;
- решения по производству геодезических работ, включающие схемы размещения знаков для выполнения геодезических построений и измерений, а также указания о необходимой точности геодезического контроля выполнения строительно-монтажных работ;
- календарный план производства работ по объекту;
- решения по прокладке временных сетей водо-, тепло- и энергоснабжения и освещения строительной площадки и рабочих мест с разработкой, при необходимости, рабочих чертежей подводки сетей от источников питания;
- перечни технологического инвентаря и монтажной оснастки, а также схемы строповки грузов;
- решения по технике безопасности: номенклатура устройств, приспособлений и средств индивидуальной и коллективной защиты работающих и потребность в них; средства освещения строительной площадки, рабочих мест, проходов, проездов; временные ограждающие устройства, предупреждающие опасность падения с высоты; места и способы крепления страховочных канатов и предохранительных поясов; средства подмащивания; пути и средства подъема работающих к рабочим местам; порядок и способы складирования изделий, материалов и оборудования; зоны действия грузоподъемных кранов, размещение воздушных линий электропередач; площадки для хранения взрывоопасных и горючих материалов. Необходимо указывать опасные и вредные производственные факторы, которые могут возникнуть при выполнении конкретных работ и предусматривать средства защиты работающих.
Дополнительные задачи, решения которых должны быть в проекте производства работ:
- обеспечение устойчивости конструкций и частей зданий в процессе возведения;
- определение количества дополнительных связей, порядок их установки и снятия в случаях, когда постоянные связи не обеспечивают устойчивость конструкций здания в процессе их монтажа;
- создание пространственной неизменяемости конструкций в процессе их укрупнительной сборки или установки в проектное положение;
- указания о минимальной прочности бетона (раствора) замоноличенных стыков несущих конструкций, при которых допускается монтаж каждого последующего этажа;
- взаимосвязанные схемы монтажных ярусов и зон, порядок совмещения работ при совмещенном монтаже конструкций и оборудования;
- последовательность установки конструкций;
- указания по ориентирам для выверки верха и низа конструктивных элементов;
- обеспечение требуемой точности монтажа конструкций;
- методика предварительного обогрева стыкуемых поверхностей и прогрева замоноличенных стыков и швов, температурно-влажностный режим выдерживания бетона;
- мероприятия по охране окружающей среды
Исходными данными для разработки проекта производства работ являются:
- проектно-сметная документация, включая проект организации строительства и основные положения по производству работ в случае возведения объекта по типовому проекту;
- данные о геоподоснове площадки строительства;
- характеристика технологий на возведение аналогичных объектов или идентичных конструктивных систем зданий.
1. Область применения ППР
Для изучения элементов проекта производства работ принят типовой проект серии 264-12-153.
2. Краткое описание объемно-планировочного решения
Проект разработан для условий строительства во II и III климатических зонах.
Класс здания тАУ II.
Степень долговечности здания - II.
Степень огнестойкости здания - II.
Класс здания по функциональной пожарной безопасности Ф1.1
Полезная площадь тАУ 2168,9 м2
Общая площадь тАУ 3489,6 м2
Строительный объем тАУ 28614,7 м3
Высота здания h=14,85м
Размеры здания в осях: 50,24м, 30,74 м.
Конструктивная характеристика: Наружные кирпичные стены из обыкновенного керамического кирпича М100 на цементно-песчаном растворе М75. Внутренние несущие стены тАУ кирпичная кладка из кирпича обыкновенного керамического М100 на цементно-песчаном растворе М75. Перегородки- толщиной 380мм из кирпича М75 на цементно-песчаном растворе М50.
Утеплитель пола первого этажа тАУ плиты теплоизоляционные ВлСибитВ» V =400кг/м3 (ГОСТ 5742-76), толщиной 100 и 120мм.
Крыша рулонная плоская
Окна и балконные двери с двойным остеклением по ГОСТ 6629-88
Двери наружные, внутренние тАУ по ГОСТ 24698-81Э ГОСТ 6629-88 и индивидуального изготовления.
Вертикальная гидроизоляция тАУ обмазка горячим битумом за 2 раза по подготовленной поверхности.
3. Обоснование решений по производству работ
Строительство здания ведется в г.Красноярск. Рабочие и квалифицированные специалисты набираются на месте.
Строительная площадка снабжена временным электро- и водоснабжением и освещением в темное время суток.
Доставка материалов на строительный объект производится автотранспортом на расстояние до 20 км.
Строительство затрагивает как летний, так и зимний периоды.
Так как расстояние перевозки материалов незначительное нет необходимости готовить строительные смеси на объекте: стр. растворы и бетонные смеси доставляются на стр. площадку самосвалами и автобетоносмесителями.
Подготовка строительной площадки к строительству производится в течение одного месяца.
Доставка сборных ж/б изделий производится автомашинами с полуприцепами.
Все изделия укладываются в кузов полуприцепа на деревянные прокладки сечением 100×100 мм и длиной 220 мм. Прокладки должны быть расположены в местах размещения строповочных петель. При складировании изделий в штабеля нижний ряд прокладок укладывается на выровненное горизонтальное основание. Прокладки всех вышележащих рядов должны быть расположены строго одна над другой.
Земляные работы
Срезка растительного слоя осуществляется бульдозером Д-259 на базе трактора Т100. Вертикальная планировка площадки производится тем же бульдозером.
Разработка котлована осуществляется экскаватором с прямой лопатой и объемом ковша 2,5м3, конфигурация котлована в плане тАУ простая. Разработка производится боковой проходкой экскаватора. Обратная засыпка осуществляется ранее вынутым грунтом.
Работы по устройству фундамента
Ленточный сборный фундамент из бутобетонных блоков, типа: ФЛ 8.24-4 и
ФБС 24.3.6Л
Каменные и монтажные работы
Все монтажные работы должны выполняться в соответствии с требованиями СНиП 3.03.01-87 ВлНесущие и ограждающие конструкцииВ».
Приобъектный склад должен вмещать запас материала на одну неделю бесперебойной работы, т.е. недельный запас кирпича и плиты на один этаж при возведении надземной части.
Кирпичная кладка выполняется звеньями ВлтройкаВ» и ВлдвойкаВ». Непрерывную подачу материалов к рабочим местам обеспечивают транспортные рабочие. После окончания кладки на высоту яруса плотники либо сами каменщики устанавливают подмости. По окончанию кладки этажа каменщики приступают к монтажу перекрытий. Лестничные марши монтируются в процессе возведения этажа.
Для армирования кладки применяют сварные сетки с прямоугольным расположением арматуры.
Плиты перекрытия укладываю в пределах этажа после устройства монтажного горизонта.
Стыки между плитами перекрытия заделываются бетоном одновременно с монтажом. Поверхность стыка, перед замоноличиванием, очищается от мусора.
Кровельные работы
До начала устройства кровли должны быть завершены все строительно-монтажные работы.
Крыша плоская Sобщ=1284,69 м2
Отделочные работы
Оштукатуривание внутренних поверхностей помещений осуществляется цементно-песчаными растворами и растворами с гидравлическими добавками.
Оштукатуривание производится вручную. Рабочее место оборудуется инвентарными подмостями, стремянками. При оштукатуривании влажность кирпичных и каменных стен не должна превышать 8 %, а температура должна быть не менее +100С.
Внутренние отделочные работы в зимнее время должны выполнятся при постоянно действующих системах отопления и вентиляции. Применять открытые жаровни и печи-времянки запрещается.
Окрашивать поверхности можно после их предварительной подготовки, причем влажность штукатурки не должна превышать 8%, а деревянных поверхностей тАУ 12%.
До начала малярных работ помещения должны быть освобождены от мусора, грязи, тщательно вымыты, оконные переплёты остеклены, а все сырые места штукатурки высушены. Шероховатую оштукатуренную поверхность заглаживают торцом деревянного бруска или лещадью, а трещины расшивают и заделывают раствором на глубину не менее 2 мм.
Обработка поверхности под водные окраски состоит из огрунтовки, частичной подмазки, шпатлевки и шлифования.
Окрасочные работы выполняют после окончания всех общестроительных работ. После окончания окрасочных работ выполняется устройство полов.
Влажность конструкций должна быть не более 8%, а температура воздуха должна быть 15-180С.
Стекольные работы
Оконные переплеты, двери и перегородки, подлежащие остеклению, должны быть предварительно прошпаклеваны и окрашены на один раз. Остекление наружных оконных и дверных проемов необходимо выполнять до начала отделочных работ.
Раскрой оконного стекла, и приготовление замазок осуществляются в централизованных стекольных мастерских. Стекла в переплетах укрепляют штапиками.
Устройство полов
Мозаичные покрытия делаются из бетонной смеси, в состав которой входят: портландцемент, гранитная крошка и минеральный краситель.
После затвердевания бетона поверхность пола необходимо шлифовать и флюатировать тАУ пропитывать водным раствором кремнефтористоводородной кислоты.
Керамические плитки укладывают по бетонному основанию или по стяжке из цементно-песчаного раствора. Перед началом работ необходимо подготовить основание: ликвидировать впадины, выбоины и выпуклости. После выравнивания поверхности основания с его удаляют пыль и мусор.
Для обеспечения горизонтальности пола и заданной проектом отметки выставляют маяки и марки, обозначающие заданный уровень чистого пола.
Перед настилкой линолеума выполняют цементно-песчаную стяжку и поверхность ее шлифуют, а затем грунтуют битумными грунтовками не позднее чем за сутки до наклейки. Перед началом работ необходимо составить карты раскроя.
После наклейки линолеума по периметру помещения прикрепляют плинтусы. При появлении вздутий или пузырей в процессе наклейки их прокалывают шилом, выпускают воздух, а затем на это место укладывают груз.
Сдача объекта
Сдача объекта производится на основании письма Государственного комитета РФ по вопросам архитектуры и строительства от 9 июля 1993 г. за № БЕ-19-11/13 ВлО временном положении по приемке законченных строительством объектовВ»
4. Подсчет объемов основных работ
1) Земляные работы
В· Подсчет объемов снятия растительного слоя (при толщине слоя 20см):
V=(50,24+10*2)*(30,74+2*10)*0,2=712,8 м2.

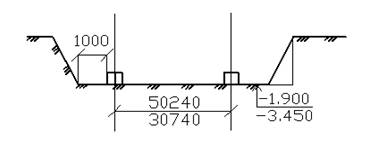

В· Подсчет объема разработки котлована:
50,24+0,3*2+1=51,84м;
30,74+0,3*2+1=32,34м;
Грунт-глина.
Крутизна откоса (отношение его высоты к заложению) при глубине выемки не более 3м тАУ 1 : 0,25.
h/l=1/0,25;
l1=0,25h=0,25*1,9=0,475м.
l2=0,25h=0,25*3,45=0,863м.
V1=2*1/2*1,9*0,475*30+1/2*1,9*0,475*32,34+30*32,34*1,9=1885,05 м3
V2=2*1/2*3,45*0,863*30+1/2*3,45*0,863*32,34+20,24*32,34*3,45=2395,7 м3
V= V1+ V2=1885,05+2395,7=4280,75 м3.
В· Подсчет объемов обратной засыпки:
Vобр.з.=1,9*(0,475*30+0,5*0,475*32,24)+ 3,45*(0,863*20,24+0,5*0,863*32,24)=149,87 м
2) Устройство фундамента
Ленточный сборный фундамент.
ФЛ 8.24-4 тАУ 172 шт
Vплиты=0,46 м3
V1=172*0,46 = 79,12 м3
ФБС 24.3.6-А тАУ 376 шт
Vблока=2,38∙0,3∙0,58 = 0,414 м3
V2=376∙0,414 = 155,66 м3
V = V1+ V2 = 79,12+155,66 = 234,78 м3
3) Подсчет объема каменной кладки тех.подполья
Таблица 1
| ось | Уч. В осях | Высота отметок, м | Высота уч., м | Длина, м | Площадь в м2 при толщине | Объем кладки в ВаМ3 |
| от | до | 520 мм | 380 мм | 520 мм | 380 мм |
| Наружные стены |
| А | 2-4 | -2,85 | +0,00 | 2,85 | 6,14 | 17,5 | | 9,1 | |
| Б | 4-8 | -2,85 | +0,00 | 2,85 | 18,14 | 51,81 | | 26,94 | |
| В | 1-2 | -2,85 | +0,00 | 2,85 | 2,1 | 5,99 | | 3,11 | |
| Д | 1-2 | -2,85 | +0,00 | 2,85 | 2,1 | 5,99 | | 3,11 | |
| Ж | 1-2 | -2,85 | +0,00 | 2,85 | 2,1 | 5,99 | | 3,11 | |
| И | 7-8 | -2,85 | +0,00 | 2,85 | 3 | 8,55 | | 4,45 | |
| К | 1-7 | -2,85 | +0,00 | 2,85 | 17,24 | 49,13 | | 25,55 | |
| 1 | В-Д | -2,85 | +0,00 | 2,85 | 3 | 8,55 | | 4,45 | |
| 1 | Ж-К | -2,85 | +0,00 | 2,85 | 9,14 | 26,05 | | 13,55 | |
| 2 | А-В | -2,85 | +0,00 | 2,85 | 6 | 17,1 | | 8,89 | |
| 2 | Д-Ж | -2,85 | +0,00 | 2,85 | 12,6 | 35,91 | | 18,67 | |
| 4 | А-Б | -2,85 | +0,00 | 2,85 | 3 | 8,55 | | 4,45 | |
| 7 | И-К | -2,85 | +0,00 | 2,85 | 6,14 | 17,5 | | 9,1 | |
| Внутренние стены |
| В | 2-3 | -2,85 | +0,00 | 2,85 | 4,04 | | 11,51 | | 4,38 |
| Д | 2-3 | -2,85 | +0,00 | 2,85 | 4,04 | | 11,51 | | 4,38 |
| Е | 4-8 | -2,85 | +0,00 | 2,85 | 12 | 34,2 | | 17,78 | |
| Ж | 2-3 | -2,85 | +0,00 | 2,85 | 4,04 | | 11,51 | | 4,38 |
| И | 1-3 | -2,85 | +0,00 | 2,85 | 6,14 | | 17,5 | | 6,65 |
| И | 4-7 | -2,85 | +0,00 | 2,85 | 9 | 25,65 | | 13,34 | |
| 4 | Б-Д | -2,85 | +0,00 | 2,85 | 6 | 17,1 | | 8,89 | |
| 4 | Е-И | -2,85 | +0,00 | 2,85 | 12 | 34,2 | | 17,78 | |
| 5 | И-К | -2,85 | +0,00 | 2,85 | 6,14 | | 17,5 | | 6,68 |
| 7 | Е-И | -2,85 | +0,00 | 2,85 | 12 | 34,2 | | 17,78 | |
| Итого: | 178,93 | 26,46 |
| 205,39 |
