Кровельные и гидроизоляционные материалы

Луганский Национальный Аграрный Университет

Кафедра Материаловедения

Тема: КРОВЕЛЬНЫЕ И ГИДРОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ

Выполнил:

студент 633 гр. Комаров Роман

Проверил:

Сумасшедший Погостнов

Луганск 2008

Лекция 14. КРОВЕЛЬНЫЕ И ГИДРОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ.

Кровельные материалы подвергаются периодическому увлажнению и высушиванию, воздействию прямого солнечного излучения, нагреву, замораживанию, снеговым и ветровым нагрузкам.

Гидроизоляционные материалы, работают в условиях постоянного воздействия влаги или агрессивных водных растворов.

От гидроизоляционных материалов требуются полная водонепроницаемость, долговечность, базирующаяся на гнилостойкости и коррозионной стойкости.

Для получения кровельных и гидроизоляционных материалов и изделий используют: металлы, керамику (черепицу), асбестоцемент, битумы, полимеры и др.

14.1Кровельные материалы

К кровельным материалам относятся:

мембранныетАУ большеразмерные полотнища (площадью 100..500м²);

рулонные тАУ полотнища шириной около 1 м и длиной 7..20м;

штучные и листовые;

мастичные тАУ вязкие жидкости, образующие водонепроницаемую пленку после нанесения на изолируемую конструкцию.

Рулонные материалы тАУ это толь, пергамин и рубероид. В основе этих материалов лежит кровельный картон, пропитанный черными вяжущими.

Кровельный картон получают из вторичного текстиля, макулатуры и древесного сырья. Его пропитывают битумом и дегтем. Марку картона устанавливают по его поверхностной плотности (масса 1м² картона в г), от 300 до 500. Ширина кровельного картона тАУ 1000; 1025 и 1050мм.

Толь тАУ картон, пропитанный и покрытый с двух сторон дегтем. Толь применяют лишь для временных сооружений, так как деготь быстро стареет на солнце и материал разрушается через 2..3 года. Более целесообразен толь для гидроизоляции, где отсутствует солнечное излучение и, где важную роль играют антисептические свойства дегтя.

Пергамин тАУ получают пропиткой кровельного картона расплавленным легкоплавким битумом. Пергамин применяют для нижних слоев кровельного ковра и для устройства пароизоляционных прокладок в строительных конструкциях. Марки пергамина П-300; П-350 и т. п. (П тАУ пергамин; 300 тАУ марка картона).

Рубероид тАУ получают пропиткой кровельного картона легкоплавким битумом и последующего нанесения с обеих сторон слоя тугоплавкого битума, наполненного минеральным порошком. Лицевая сторона рубероида покрывается посыпкой (песком, слюдой и т. п.), защищающей материал от ультрафиолетового излучения; нижняя сторона тАУ порошком из известняка или талька, для защиты от слипания слоев в рулоне. Длина рулона 10..20 м.

Марки рубероида тАУ РКК-420; РКЧ-350 и т. п. (Р г- рубероид; К тАУ кровельный; К и Ч тАУ вид посыпки, соответственно крупнозернистая или чешуйчатая). Для нижних слоев кровельного ковра выпускается рубероид подкладочный (П) с пылеватой посыпкой (П) с обеих сторон (например, РПП-300).

Кровля из рубероида и пергамина многодельна, так как представляет собой многослойный (3..5 слоев) кровельный ковер, наклеиваемый на кровлю с помощью битумных мастик.

Поэтому предпочтение отдают нетканым основам и стеклохолсту. Стекловолокнистые основы отличаются малым удлинением при разрыве (е = 1,5..3 %); у синтетических тАУ оно выше (е = 35..40 %).

Материалы производят на основе алюминиевой и медной фольги ВлфольгоизолВ». Фольга, находящаяся на лицевой стороне материала, придает ему декоративные свойства и защищает от солнечного излучения.

Применение новых прочных и долговечных основ, в свою очередь, потребовало модификации битумного связующего полимерными добавками. Для модификации битума используют атактический полипропилен (АПП) тАУ побочный продукт при производстве полипропилена.

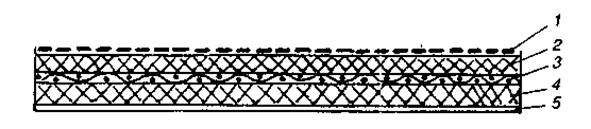

Рис. 14.1. Схема поперечного сечения полимербитумного рулонного материала: 1 тАУ бронирующая посыпка; 2 тАУ слой из полимербитумного связующего; 3 тАУ основа стекловолокнистая или из полимерных волокон, 4 тАУ слой из полимербитумного связующего; 5 тАУ разделительный слой (пылеватая посылка, полиэтиленовая пленка).

Битумы, модифицированные АПП, характеризуются высокой теплостойкостью, хорошей гибкостью на холоде (до тАУ20 В°С) и высокой устойчивостью к атмосферным воздействиям. Материалы на основе таких модифицированных битумов позволяют производить работы по устройству кровли из рулонных материалов при отрицательных температурах.

Для защиты битумно-полимерных материалов от солнечного излучения применяют бронирующие посыпки из цветной минеральной или полимерной крошки. Такие посыпки более надежны, чем традиционные . Они придают декоративность материалу.

Толщина рулонных материалов 3.5мм, что позволяет делать кровельный ковер двухслойным (а не 3..5 слойным) и укладывать его методом наплавления (рис.14.1.).

Мастичные кровельные покрытия получают при нанесении на основание жидковязких олигомерных продуктов, которые, отверждаясь, образуют сплошную эластичную пленку. Мастики имеют хорошую адгезию к бетону, металлам и битумным материалам. Мастичные кровельные покрытия тАУ это полимерные мембраны, формируемые прямо на поверхности крыши. Особенно удобны мастичные материалы при выполнении узлов примыкания.

Мастики могут применяться как самостоятельно, так и совместно с армирующей основой (например, стеклотканью).

Мастичные покрытия устраивают и по старой рулонной кровле без ее снятия.

14.2 Гидроизоляционные материалы

Гидроизоляционные материалы предназначены для предохранения строительных конструкций от контакта с водой, поглощения воды или от фильтрации воды через них. Гидроизоляционные материалы разделяют на жидкие; пастообразные пластично-вязкие; твердые упруго-пластичные.

Пропиточные материалы тАУ жидкости, проникающие в поры поверхностных слоев материала и образующие там водонепроницаемые барьеры или гидрофобизирующие поверхность пор.

Битумы и дегти, переведенные в жидкое состояние тАУ простейшие пропиточные материалы. Битумы придают пропитанному слою материала водонепроницаемость, а дегти, кроме того, антисептируют материал. Битумные эмульсии готовят в высокоскоростных смесителях. В них расплавленный битум диспергируют в горячей воде (85..90В°С), в которой предварительно растворяют поверхностно-активные вещества-эмульгаторы, обеспечивающие стабильность эмульсии. Эмульсии могут модифицироваться полимерами и латексами каучуков.

Пропитка мономерами с последующей их полимеризацией в порах материала обеспечивает их стабильную водонепроницаемость. Наиболее перспективны для этой цели акриловые мономеры. Их полимеризация возможна с помощью инициаторов, введенных в пропитывающую жидкость.

Кремнийорганические жидкости тАУ эффективный пропиточный материал, придающий водоотталкивающие свойства. Эти вещества имеют высокую проникающую способность, они атмосферостойки и термостойки. Жидкости не имеют цвета и запаха и не изменяют внешний вид пропитываемого материала.

Самая распространенная кремнийорганическая жидкость, применяемая в строительстве, - ГКЖ-94. Для обработки строительных материалов используют 1..10%-ный раствор ГКЖ-94 в органических растворителях или водную эмульсию концентрации 0,5..3%. После высыхания на стенках пор и самом материале образуется тончайшая гидрофобная пленка, прочно скрепленная с материалом.

Пленкообразующие материалы тАУ вязко-жидкие составы, которые после нанесения на поверхность изолируемой конструкции образуют на ней водонепроницаемую пленку. Образование пленки происходит либо в результате улетучивания растворителя, либо в результате полимеризации. Среди пленкообразующих веществ наибольшее распространение получили разжиженные битумы и битумные эмульсии, лаки и эмали.

Мастики получают смешиванием органических вяжущих с минеральными наполнителями и специальными добавками (пластифицирующими, структурирующими и др.), По виду вяжущего различают мастики битумные, битумно-полимерные и полимерные.

Самые распространенные мастики тАУ битумные. Они относительно дешевы и имеют хорошую адгезию к большинству материалов. Выпускают такие мастики в двух вариантах: холодные, готовые к употреблению (они содержат растворитель) и горячие. Нагрев до 160.. 180 В°С для перевода их в рабочее состояние.

Широкое распространение получают полимербитумные и полимерные мастики с использованием в качестве связующего синтетических каучуков (бутилового, стиролбутадиенстирольного, тиоколового и др.) и эластомеров (полиизобутилена, хлорсульфополиэтилена и др.). Мастики в качестве приклеивающего материала (например, для наклейки рулонной гидроизоляции) и в качестве материала, образующего гидроизоляционный слой на обрабатываемой конструкции (например, для обмазки наружных поверхностей стен подвалов и фундаментов). Полимерные мастики применяют также для устройства антикоррозионных покрытий на бетонных и металлических конструкциях, работающих в агрессивных средах.

Пасты получают на основе битумов и дегтей путем их диспергирования в присутствии твердого эмульгатора (глины, извести и т. п.). Примерный состав битумной пасты, % по массе: битум легкоплавкий 45..55, глина (известь) 10..15, вода 35..45.

Пасты хорошо смешиваются с наполнителями. Их легко наносить даже на влажные поверхности; после высыхания битума образуется мастичное покрытие.

Гидростеклоизол тАУ битумный гидроизоляционный материал, состоящий из стекловолокнистой основы, на которую с двух сторон нанесен слой битумного вяжущего, состоящего из битума, минерального наполнителя (20% от массы вяжущего) и пластификатора-мягчителя. Масса битумного вяжущего 3000 В± 300г/м². Материал укрепляется на изолируемой поверхности путем оплавления пламенем газовоздушных горелок; рекомендуемая температура работ при укладке тАУ не ниже 10В°С.

Гидростеклоизол применяется для гидроизоляции тоннелей метрополитена, пролетных строений мостов и путепроводов, подвалов, бассейнов и т. п. Для кровельных работ не рекомендуется.

Монтажные герметики, применяют для заделки швов между дверными и оконными коробками и стеной, укрепления стекол в рамах и т. п.Герметики могут быть в виде паст, мастик, вспенивающихся составов и в виде упругих и эластичных прокладок.

Монтажные пены тАУ представляют собой жидкие полимерные составы, отверждающиеся на воздухе. Такой герметик обеспечивает не только гидроизоляцию, но и теплоизоляцию в герметизируемом шве. Их используют для уплотнения швов при установке дверных и оконных блоков.

Штучные герметики тАУ жгуты и ленты. Жгуты обычно имеют круглое поперечное сечение и пористую структуру. Они эластичны и устанавливаются в шов в обжатом состоянии, что позволяет им обеспечивать герметичность шва при изменении его ширины.

Вместе с этим смотрят:

Авангардизм як явище архiтектури ХХ столiття

Автоматическая автозаправочная станция на 250 заправок в сутки

Амурський мiст

Анализ деятельности строительного предприятия "Луна-Ра-строй"

Анализ проектных решений 20-ти квартирного жилого дома
