Второй пусковой комплекс стоматологической поликлиники КГМА в г. Краснодаре

1. Архитектурно-строительная часть

1.1 Исходные данные

1.2 Генеральный план

1.3 Санитарно-техническое и инженерное оборудование

1.4 Объемно-планировочное решение здания

1.5 Конструктивные решения здания

2. Расчетно-конструктивная часть

2.1 Расчет монолитной плиты перекрытия

2.2 Расчет фермы покрытия

3. Основания и фундаменты

3.1 Расчет фундаментов

4. Технология строительного производства

4.1 Выбор крана для монтажа каркаса

4.2 Работы подготовительного периода

4.3 Работы основного периода

4.4 Выполнение работ в зимних условиях

4.5 Указания о методах осуществления контроля за качеством зданий и сооружений

4.6 Указания о методах осуществления контроля за качеством зданий и сооружений

5. Экономическая часть

5.1 Состав экономической части

5.2 Сводный сметный расчет

5.3 Объектная смета

5.4 Локальная смета №1

5.5 Локальная смета №2

6. Организация строительства

6.1 Календарное планирование

6.2 Строительный генеральный план

6.3 Расчет потребности санитарно бытовых помещений

6.4 Расчет потребности в воде

6.5 Расчет потребности в электроэнергииВаВаВаВаВаВа

7. Безопасность и экологичность

7.1 Характеристики проектируемого здания

7.2 Мероприятия по обеспечению безопасности труда при выполнении СМР

7.3 Пожарная безопасность

7.4 Охрана окружающей среды

Список используемых источников

Введение

Основным назначением архитектуры всегда являлось создание необходимой для существования человека жизненной среды, характер и комфортабельность которой определялись уровнем развития общества, его культурой, достижениями науки и техники. Эта жизненная среда, называемая архитектурой, воплощается в зданиях, имеющих внутреннее пространство, комплексах зданий и сооружений, организующих наружное пространство тАУ улицы, площади и города.

В современном понимании архитектура тАУ это искусство проектировать и строить здания, сооружения и их комплексы. Она организует все жизненные процессы. По своему эмоциональному воздействию архитектура тАУ одно из самых значительных и древних искусств. Сила ее художественных образов постоянно влияет на человека, ведь вся его жизнь проходит в окружении архитектуры. Вместе с тем, создание производственной архитектуры требует значительных затрат общественного труда и времени. Поэтому в круг требований, предъявляемых к архитектуре наряду с функциональной с функциональной целесообразностью, удобством и красотой входят требования технической целесообразности и экономичности. Кроме рациональной планировки помещений, соответствующим тем или иным функциональным процессам удобство всех зданий обеспечивается правильным распределением лестниц, лифтов, размещением оборудования и инженерных устройств (санитарные приборы, отопление, вентиляция). Таким образом, форма здания во многом определяется функциональной закономерностью, но вместе с тем она строится по законам красоты.

Сокращение затрат в архитектуре и строительстве осуществляется рациональными объемно тАУ планировочными решениями зданий, правильным выбором строительных и отделочных материалов, облегчением конструкции, усовершенствованием методов строительства. Главным экономическим резервом в градостроительстве является повышение эффективности использования земли.

1. Архитектурная часть

1.1 Исходные данные

Согласно задания на дипломный проект на тему: Второй пусковой комплекс стоматологической поликлиники КГМА в г. Краснодаре является:

1ВаВаВаВаВаВа Задание на дипломное проектирование.

2ВаВаВаВаВаВа Геологический разрез грунтового основания.

3ВаВаВаВаВаВа Место расположения здания.

Площадка строительства стоматологической поликлиники Кубанской Государственной Медицинской Академии расположена в юго-западной части г. Краснодара, в западном административном округе, по ул. Кубано-Набережная, 52.

Площадка ограничена:

С севера тАУ ул. Советской;

С востока тАУ кирпичными гаражами и детской спортивной площадкой;

С юга тАУ внутриквартальным проездом;

С запада тАУ ул. Кубано-Набережная.

Проект на строительство стоматологической поликлиники КГМА выполнен на основе расчетных данных:

Вес снегового покрова для района тАУ 500 н/квм согласно (СНиП 2.01.07тАУ85. т. 4);

Нормативный скоростной напор ветра для района тАУ 480 н/м² согласно (СНиП 2.01.07. тАУ 85. Т.5);

Температура наружного воздуха наиболее холодных суток с обеспеченностью 0,98: тАУ 27С⁰, 0,92: тАУ 23 С⁰

Температура наиболее холодной пятидневки с обеспеченностью 0,92: тАУ 19 С⁰.

Зона влажности сухая согласно (СНиП 2тАУ3тАУ79**);

Нормативная глубина промерзания грунта для г. Краснодара тАУ 0,8 м.

Подземные воды на период изысканий были встречены на глубине 4.2тАУ4.5 м от поверхности земли или на отметках 16.5тАУ16.3 м. Характеристики площадки смотрите инженерные изыскания, выполненные ЗАО ВлСЕВКАВТИСИЗВ», договор №542, в 2001 году.

Сейсмичность района г. Краснодара тАУ 9 баллов.

По инженерно-геологическим и санитарно-гигиеническим участок пригоден для проектируемого строительства.

1.2 Генеральный план

Восточная часть площадки застроена одноэтажной пристройкой к 14-ти этажному кирпичному дому I-го пускового комплекса стоматологической поликлиники и строящимся зданием II-го пускового комплекса поликлиники. Часть территории асфальтирована, имеются подземные коммуникации водопровода, бытовой и ливневой канализации. Металлические гаражи, расположенные на благоустраиваемой территории, подлежат сносу.

Подъезды к строящемуся зданию предусматриваются с ул. Советской и внутриквартальному автопроезду, примыкающему к ул. Кубано-Набережная.

Вдоль существующего и строящегося зданий предусматривается устройство противопожарного подъезда с асфальтобетонным покрытием шириной 3.5 метра.

Главный вход на территорию поликлиники предусматривается с ул. Кубано-Набережная. На прилегающей к автопроезду территории устраиваются две автостоянки 5 автомашин с покрытием из цементной плитки

Проектом предусматривается незначительная подсыпка территории с целью придания ей уклонов для обеспечения водоотвода к проектируемым дождеприемникам, с последующим сбросом в существующие колодцы дождевой канализации. Рядом с главным входом в помещения поликлиники устраиваются скамейки, цветочницы, урны для мусора.

Свободные от покрытий участки на благоустраиваемой территории озеленяются с устройством газонов, посадкой деревьев, кустарников рядами и группами и разбивкой цветников.

Благоустраиваемая территория ограждается металлической декоративной оградой высотой 1.0 м.

Проектируемый объект вредного воздействия на окружающую среду не оказывает.

Защита почвы от загрязнений и эрозионных разрушений обеспечивается рациональным решением генерального плана и вертикальной планировкой.

Генпланом решен вопрос противопожарных мероприятий, они разработаны в соответствии с требованиями ВлНорм противопожарной безопасностиВ».

Основные технико-экономические показатели

1 Площадь участка тАУ 4507

2 Площадь застройки тАУ 1397

3 Площадь твердого покрытия тАУ 1250

4 Площадь озеленения тАУ 1060

5 Плотность застройки тАУ 31%

6 Коэффициент озеленения тАУ 0,23

7 Коэффициент использования территории тАУ 0,59

1.3 Санитарно-техническое и инженерное оборудование

Отопление

Источником теплоснабжения являются городские тепловые сети.

Ввод теплосети в здание поликлиники предусматривается через узел управления, устанавливаемый в подвале.

Система отопления предусматривается однотрубная с нижней разводкой с П-образными стояками.

В качестве нагревательных приборов приняты чугунные радиаторы.

Магистральные трубопроводы проходят по подвалу, изолируются.

Воздухоудаление из системы отопления осуществляется через краны Маевского установленные в верхней пробке радиатора на мансардном этаже. На всех стояках устанавливается запорная арматура.

Вентиляция

Для обеспечения санитарно-гигиенических условий проектом предусматривается приточно-вытяжная вентиляция, с механическим побуждением воздуха. Необходимый воздухообмен принят по требуемым кратностям в соответствии со СНиП.

Наружный воздух, подаваемый системами приточной вентиляции, очищается в фильтрах.

Воздух, подаваемый в операционные и послеоперационные палаты, дополнительно очищается в бактериологических фильтрах.

Воздуховоды систем приточной вентиляции после бактериологических фильтров выполнены из нержавеющей стали.

Удаляемый воздух компенсируется наружным воздухом с подогревом в зимнее время. Удаление и приток воздуха осуществляется щелевыми регулируемыми решетками типа ВлРВ».

Для предотвращения распространения шума от вентиляторов, на всех приточных системах установлены шумоглушители.

Трубопроводы отопления и теплоснабжения калориферов, прокладываемые по техподполью теплоизолируются.

Водоснабжение

Снабжение водой второго пускового комплекса стоматологической поликлиники по ул. Кубано-Набережная в г. Краснодаре запроектировано от существующего ввода водопровода первого пускового комплекса. В подвале жилого дома на вводе в поликлинику установлен счетчик ВСХ-65, рассчитанный на пропуск воды на два пусковых комплекса, в том числе тАУ пропуск пожарного расхода воды.

Канализация

Внутренние сети бытовой канализации запроектированы из чугунных канализационных труб диаметром 100 мм и диаметром 50 мм по ГОСТ 6942.3тАУ90.

Отвод стоков предусматривается от умывальников, унитазов, душевых установок, а также от технологического оборудования.

Роза ветров

Построение розы ветров производится по величине повторяемости ветра за самый холодный и теплый месяц года (январь и июль).

Таблица 1.1 тАУ Роза ветров

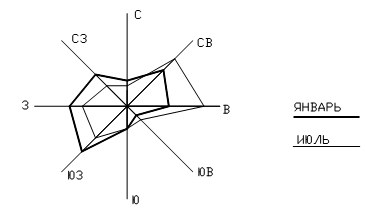

Рисунок 1.1 Роза ветров

Среднее значение суммы величин повторяемости ветра (таб. 1) и будет значение показателя розы ветров для г. Краснодара (обще годовая).

Рисунок 1.1.1 Роза ветров общегодовая

Расположение здания и ориентации по сторонам света была выполнена с учетом розы ветров по г. Краснодару.

1.4 Объемно-планировочное решение

В основу объемно-планировочного решения 3-х этажной стоматологической поликлиники с этажом из облегченных конструкций положено задание на проектирование, технологическое задание.

Высота этажа принята 3.3 м, высота этажа из облегченных конструкций 2.8 м.

С целью обеспечения нормальной инсоляции и освещенности расположенного рядом 14-и этажного дома, второй и выше расположенные этажи II пускового комплекса смещены на 6.0 м.

В соответствии с нормативными требованиями для общественных зданий запроектированы две лестничные клетки.

В здании предусмотрены два лифта тАУ грузопассажирский лифт грузоподъемностью 630 кг с широкой дверью, грузовой лифт грузоподъемностью 100 кг, для обслуживания буфета. Грузовой лифт обслуживает первый и третий этажи, второй этаж лифт проходит транзитом.

Помещения трехэтажной стоматологической поликлиники с этажом из облегченных конструкций предназначены для размещения диагностических кабинетов, лечебных кабинетов, рентгенкабинета, хирургического отделения, помещений дневного стационара, помещений обслуживающего персонала, учебных аудиторий, конференц-зала.

В основу архитектурно-планировочного решения операционн
ого блока положено
деление на непроходные асептическое и септи
ческое отделения, рациональное зонирование
внутрен
них поме
щений
и пространства в соответствии с функциональным раз
делени
ем его помещений на сле
дующие,
з
оны: стерильн
ая зона, включающая помещени
е операционных.

Зона строгого режима:

тАУ группа помещений
подготовки персонала к операции, состоящая из предоперационных и гардеробных персонала для специальной и рабочей одежды;

тАУ группа помещений подготовки больного к операции, состоящая
из помещений подготовки больного к операции или наркозной;

тАУ группа помещений по
слеоперационных палат, состоящих из собственно палат и помещений (пост) дежурной медицинской сестры;

тАУ группа вспомогательных помещений, включающая шлюз при входе в операционную.

В подвале размещаются технические и складские помещения. Из подвала предусмотрено 2 выхода, один непосредственно наружу, второй тАУ через подвальные помещения I пускового комплекса. Предусмотрено устройство выхода через световые приямки.

В этаже из облегченных конструкций размещаются кабинеты сотрудников, помещение для учебного совета, венткамеры, машинное помещение лифта, санузлы.

Помещения второго пускового комплекса соединены с помещениями I пускового комплекса общим вестибюлем в котором предусмотрены гардеробная и регистратура.

С целью обеспечения дневного освещения на этаже из облегченных конструкций в проекте применены мансардные окна ВлVELUXВ» типа GGL.

Внутренняя отделка помещений, полы выполнены согласно СНиП 2.08.02тАУ89 ВлПроектирование учреждений здравоохраненияВ».

Наружные стены трехэтажной пристройки запроектированы из глиняного обожженного кирпича с продольными и поперечными несущими стенами. Толщина наружных стен тАУ 38 см. Требуемое приведенное сопротивление теплопередаче стен, исходя из условий энергосбережения, обеспечивается устройством наружного утепления утеплителем ВлпеноплексВ», с последующим оштукатуриванием.

Окна, витражи тАУ металлопластиковые.

Двери тАУ наружные тАУ металлопластиковые и металлические, внутренние тАУ деревянные, согласно ГОСТу.

Кровля тАУ металлопластиковое покрытие ВлRANNILAВ» по деревянному настилу, по стропильной системе. В осях 8тАУ9 на отм. 2.8 запроектирована мягкая кровля с покрытием ВлКрунамВ».

Технико-экономические показатели

1.5 Конструктивное решение здания

Проект встроенно-пристроенной стоматологической поликлиники Кубанского Медицинского института по ул. Кубано-Набережной был выполнен в 1980 г. институтом ВлКраснодаргражданпроектВ», строительство начато в 1983 г. и осталось незавершенным. В 1995 г. в связи с переводом г. Краснодара в сейсмоопасную зону той же проектной организацией была произведена корректировка проектной документации и запроектирована надстройка 3-его этажа из легких конструкций. Строительные работы по скорректированному проекту не производились.

пролеты здания составляют 6 м и шаг колонн 6 м,

здание трех этажное с подземным этажом и мансардой,

высота этажа здания обладает 3.3 м,

здание в плане имеет прямоугольную форму,

здание обладает размерами: ширина 24 м, длина 36 м.

Конструктивная схема здания 3-х этажной стоматологической поликлиники представляет собой рамный каркас из монолитного железобетона. Общая жесткость и устойчивость здания обеспечивается совместной работой колонн каркаса, объединенных в пространственную систему жесткими дисками перекрытий.

Кирпичные самонесущие стены комплексной конструкции с монолитными железобетонными включениями тАУ сердечниками.

В первоначально предусмотренном внутреннем дворике выполнен каркас из металлических стоек, с ригелями из металла и перекрытием из сборных железобетонных плит.

Толщина стен принята: наружных стен тАУ 38 см, внутренних тАУ 38 см. Перегородки тАУ кирпичные тАУ 120 мм, гипсокартонные по металлическому каркасу. Под всем зданием выполнен подвал.

Конструирование несущих элементов и узлов их сопряжений выполнено в соответствии с расчетом и с учетом требований Строительных норм и правил проектирования для строительства в сейсмических районах.

Под помещения внутреннего дворики запроектирован фундамент в виде монолитной железобетонной плиты из бетона класса В20, W4. Толщина плиты тАУ 600 мм. Основное армирование плиты тАУ отдельными стержнями. Стыки рабочей арматуры (по длине стержней) располагать вразбежку.

Под фундаментную плиту выполнить бетонную подготовку толщиной 100 мм из бетона кл В7.5. Ниже выполняется подушка из песка средней плотности h = 1.0 м. Подушку выполнять с послойным уплотнением, толщина уплотняемого слоя 20 см. Ниже лежащий грунт основания предварительно уплотнить щебнем.

Выполнено усиление существующих свайных фундаментов под колонны. Предусмотрено устройство буроинъекционных свай и усиление монолитного ростверка.

При бурении скважин в водонасыщенных грунтах в скважинах должен быть обеспечен уровень бурового (бентонитового или специального) глинистого раствора на 1тАУ2 м выше уровня подземных вод, до бетонирования скважины следует тщательно проверить состояние забоя скважины, должен быть установлен надежный контроль за непрерывностью подачи бетона, его качеством и фактическим объемом бетонной смеси, уложенной в скважину

При бурении в обводненных песчаных грунтах с прослойками плывуна, заполняющего полость обсадкой трубы, следует осуществлять подачу в нее воды для поддержания расчетного уровня грунтовых вод избыточным напором не менее 4 м.

В процессе бурения скважин под сваи следует отмечать провалы инструмента. При фиксировании провала необходимо остановить работы и сообщить авторскому надзору.

Бурение скважин рядом с ранее изготовленными сваями допускается лишь по прошествии не менее 48 часов после окончания бетонирования последних.

Кирпичную кладку шахты лифта и лестничной клетки выполнить из полнотелого керамического кирпича М100 на растворе М50 с обязательным армированием сетками (первая сетка укладывается на первый ряд кладки, последующие с шагом 450 мм) и добавлением пластифицируюцих добавок.

Горизонтальную гидроизоляцию выполнить из цементного раствора состава 1:2 с уплотняющими добавками. Вертикальную гидроизоляцию выполнить обмазкой горячим битумом за два раза по грунтовке. После устройства вертикальной обмазочной гидроизоляции выполнить глиняный замок.

Отверстия во внутренних стенах техподполья после прокладки коммуникаций заделать упругими материалами (после антикоррозийной защиты труб).

Стальные конструкции каркаса в осях Вл9В» тАУ Вл11В», ВлБ-1/В-1В» тАУ ВлД-1В» выполнены из металла марки С245 по ГОСТ 380тАУ88. Все монтажные соединения приняты на сварке. Сварку вести электродами типа Э-50А. Высота швов по наименьшей толщине свариваемых деталей, кроме оговоренных.

Все металлоконструкции окрасить эмалью ПФ-115 за 2 раза по грунту ГФ-021. Закладные детали окрасить масляной краской за 2 раза.

В углах и пересечениях стен, цоколя и в надземной части устанавливаются арматурные сетки.

Кладка стен и перегородок ведется из полнотелого керамического кирпича М75 на растворе М50 с обязательным добавлением пластифицируюцих добавок. Применение раствора без пластификатора не допускается. Перевязка кладки тАУ цепная с полной перевязкой и заполнением всех швов. Многорядная кладка не допускается.

Категория кладки по нормальному сцеплению = II. Расчетное сопротивление кладки Rр > 1.2 кГ/см³ (временное сопротивление осевому растяжению по неперевязанным швам. Данные о фактическом Rр должны подтверждаться актом лаборатории.

Лестницы тАУ сборные железобетонные ступени по металлическим косоурам по действующей номенклатуре г. Краснодара. Металлические косоуры, согласно ВлПособия по определению пределов огнестойкостиВ» табл. 11 п. 3, оштукатуриваются. Толщина штукатурки принята 3 см.

Кровля тАУ металлопластиковое покрытие по деревянному настилу, по стропильной системе.

Армирование, опалубочные и бетонные работы вести в соответствии с указаниями СНиП III-15тАУ76, СНиП 2.03.01тАУ84.

При выполнении строительно-монтажных работ необходимо руководствоваться строительными нормами и правилами на производство строительно-монтажных работ:

СНиП III-4тАУ80 ВлПравила производства и приемки работВ»; СНиП 3.03.01тАУ87 ВлНесущие и ограждающие конструкцииВ»; СНиП 3.04.01тАУ87 ВлИзоляционные и отделочные покрытия

Помещения надстраиваемого этажа предназначены для размещения дополнительного количества служебных кабинетов.

Конструктивная схема несущего каркаса надстраиваемого этажа принята в облегченных конструкциях и представляет собой систему полурам с изломанным ригелем, опирающихся на стены строящегося здания.

Стены надстраиваемого этажа выполняются из пенобетонных блоков с железобетонными сердечниками и горизонтальным армированием сетками.

Стены, с расположенными в них вентиляционными каналами, и стены лестничных клеток выполняются из обыкновенного красного кирпича марки М75 на растворе марки М50 с обязательным добавлением пластифицирующих добавок и обязательным армированием сетками. Применение раствора без пластификатора не допускается. Перевязка кладки тАУ цепная с полной перевязкой и заполнением всех швов. Многорядная кладка не допускается.

Категория кладки по нормальному сцеплению = II. Расчетное сопротивление кладки R р > 1.2 кГ/см³ (временное сопротивление осевому растяжению по неперевязанным швам). Данные о фактическом Rр должны подтверждаться актом лаборатории. Антисейсмическую кладку стен производить в соответствии со СНиП II-23 -81.

Перегородки выполнить из гипсокартонных листов типа ВлГКЛВ» с металлическим каркасом фирмы ВлКубань-КнауфВ» (СП ВлКубаньстроймаркетВ») с заполнением пустот звукоизоляцией типа ВлURSAВ».

Перегородки на путях эвакуации выполняются по системе ВлПреградаВ» из трех слоев гипсокартонных листов повышенной огнестойкости по металлическому каркасу с заполнением пустот минераловатными плитами отечественного производства.

Кровля запроектирована из металлопластиковой черепицы по сплошному дощатому настилу. В качестве теплоизоляции принимаются плиты типа ВлURSAВ», укладываемые в межстропильное пространство. Элементы кровли и водоотводящая система входят в комплект поставки фирмы.

С целью обеспечения дневного освещения на мансардном этаже в проекте применены мансардные окна ВлVELUXВ» типа GGL.

Мероприятия по борьбе с шумом

С целью снижения шума и устранения вибраций, возникающих при работе вентиляционных установок, проектом предусматриваются следующие мероприятия:

тАУ размещение вентиляционных установок в изолированных помещениях;

тАУ установка вентиляционных агрегатов на виброизолирующие основания с амортизаторами;

тАУ ограничение окружной скорости колеса вентилятора;

тАУ изоляция вентиляторов от воздуховодов путем установки гибких вставок;

тАУ покрытие звукоизоляционными материалами внутренних стен, полов и потолков вентиляционных камер;

тАУ установка шумоглушителей.

Теплотехнический расчет

Теплотехнический расчет ограждающих конструкций выполняем на основании данных:

1) СНиП 2.01.01. тАУ 82 ВлСтроительная климатология и геофизикаВ».

2) СНиП 2 тАУ 3тАУ79 ВлСтроительная теплотехникаВ»

Рисунок 1.2 Разрез стены

Сопротивление теплопередаче многослойного пакета

Согласно таблице при t=18ºС и j =55% влажностный режим помещений здания в зимний период нормальный, а условия эксплуатации ограждающих конструкций соответствуют зоне A.

Приведенное сопротивление теплопередачи ограждающих конструкций следует принимать исходя из санитарно-гигиенических и комфортных условий по формуле:

,

где n тАУ коэффициент, принимаемый

tв тАУ расчетная температура внутреннего воздуха, В°С, принимается согласно ГОСТ 12.1.005 тАУ 88;

tн тАУ расчетная зимняя температура наружного воздуха равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92 по СНиП;

Dtн тАУ нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции;

aв-коэффициент теплоотдачи внутренней поверхности ограждающих конструкций.

Вам²В°С / Вт,

но не менее чем в таблице 1а*приложения 8 [5] (условие энергосбережения, второй этап) согласно ГСОП определяемым по формуле:

ГСОП = (tв тАУ tот. пер.)× zот. пер.

где tв тАУ расчетная температура внутреннего воздуха, В°С, принимается согласно ГОСТ12.1.005 тАУ 88;

tот. пер. тАУ среднесуточная температура наружного воздуха;

zот. пер тАУ прожолжительность периода со среднесуточной температурой наружного воздуха ниже или равной 8 В°С по СНиП.

ГСОП = (18 тАУ 1,5)×152 = 2508 м²×В°С / Вт.

По таблице 1а* после интерполяции получим = 1,8 м²×В°С / Вт.

Сопротивление теплопередаче наружных стеновых панелей с учетом теплопроводных включений определяется по формуле:

,

где r тАУ коэффициент теплотехнической однородности.

Вам2×В°С / Вт.

Конструкция панели удовлетворяет требования теплоизоляции.

2. Расчётно-конструктивная часть

2.1 Расчёт монолитной плиты перекрытия

Настоящий расчет выполнен с применением автоматизированного программного комплекса ВлProFet & Stark_ES 3.0В».

Целью расчета является получение данных для конструирования всех основных несущих конструкций здания.

Исходные данные.

Местные условия:

район по весу снегового покрова I;

Район по ветровому давлению IV, тип местности тАУ В;

Сейсмичность района строительства 7 баллов;

Сейсмичность площадки строительства 8 баллов;

Категория грунта по сейсмическим свойствам (СНиП II-7тАУ81) тАУ II.

Здание прямоугольное в плане, размером 24 м х 36 м. Высота этажа 3.3 м, количество этажей 3. Конструктивная схема здания рамно-связевый каркас. Каркас колонны монолитные ЖБ сечением 40х40 см

Перекрытия тАУ монолитная жб плита толщиной 180 мм. Геометрическая неизменяемость каркаса в горизонтальной плоскости обеспечивается работой монолитного перекрытия, как неизменяемого жесткого горизонтального диска. Лестницы тАУ тАУ сборные железобетонные ступени по металлическим косоурам.

Стены тАУ поэтажной разрезки состоят из слоя в полтара кирпича и наружного утепления утеплителем ВлпеноплексВ», с последующим оштукатуриванием

Сбор нагрузок

Постоянные полезные нагрузки

Таблица 2.1.1 тАУ Постоянные полезные нагрузки
