Монтаж строительных конструкций многоэтажного промышленного здания
Министерство Образования Российской Федерации
Томский Государственный Архитектурно-Строительный Университет
КафедратАЬТехнология строительного производстватАЭ
Пояснительная записка к курсовому проекту по дисциплине
ВлТехнология возведения зданийВ»
http://revolution./rt/elems.cgi?e=311248
Тема: ВлМонтаж строительных конструкций многоэтажного промышленного зданияВ»
Выполнил:
Студент ЗФ гр.152-008
___________Жуков А.В.
Проверил :
Гусаков А.М
2010 г.
Содержание:
1. Исходные данные.
2. Спецификация сборных элементов для многоэтажного здания.
3. Ведомость объёма работ.
4. Выбор башенного крана.
5. Калькуляция трудовых затрат и заработной платы.
6. Технико-экономические показатели крана КБ тАУ 100. 3.
7. Контроль качества монтажа конструкций.
8. Указания по производству работ.
9. Мероприятия по технике безопасности и охране окружающей среды.
10. Список используемой литературы.
1. Исходные данные.
Трёхэтажное производственное здание:
Пролёт L1 = 6 м.
Пролёт L2 = 9 м.
Шаг колонн Ш = 6 м.
Длина здания L = 60 м.
Высота этажа h1 = 4,2 м.
Высота этажа h2 = 3,3 м.
Расстояние транспортирования конструкций = 11 км.
Число смен работы тАУ 1.
Начало работы тАУ сентябрь.
Район строительства тАУ город Томск.
Расчетная часть курсового проекта представлена в виде пояснительной записки.
Графическая часть представлена на формате А-3.

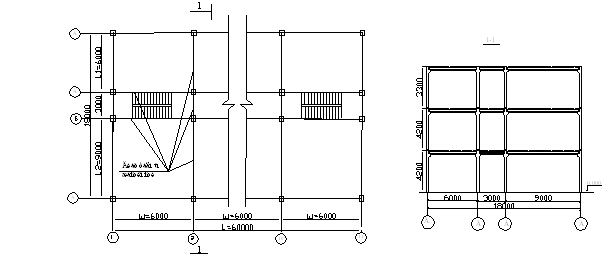

Рис.1. Конструктивная схема здания.
Трехэтажное многопролетное промышленное здание с высотой 1и 2 этажа 4,2м, а 3Ва - 3,3м. ширина продольных и поперечных пролетов 6,0м. Длина здания 60м, ширина тАУ 18м.
2. Спецификация сборных элементов для многоэтажного здания.
На основании выполненных чертежей составим спецификацию ж/б изделий на объект (таблица 1).
Наименование элемента | Размеры, мм | Масса,т | Кол-во | Объём бетона, м.куб. |
L | B | H | Одного | Здания |
Колонны для многоэтажных зданий серии 1.020-1/83. |
| 2КНО 4 тАУ колонна нижняя одноконсольная | 10150 | 400 | 400 | 4,1 | 22 | 1,71 | 37,62 |
| 2КНД 4 тАУ колонна нижняя двухконсольная | 10150 | 400 | 400 | 4,15 | 22 | 1,73 | 38,06 |
| 1КВО тАУ колонна верхняя одноконсольная | 2550 | 400 | 400 | 1,05 | 22 | 0,44 | 9,68 |
| 1К2ВД тАУ колонна верхняя двухконсольная | 2550 | 400 | 400 | 1,08 | 22 | 0,45 | 9,9 |
Ригели для многоэтажных зданий серии 1.020-1/83. |
| РДП 6-26 | 2560 | 595 | 600 | 1,5 | 33 | 0,63 | 20,79 |
| РДП 6-56 | 5560 | 595 | 600 | 3,78 | 33 | 1,58 | 52,14 |
| РДП 6-86 | 8560 | 595 | 600 | 6,24 | 33 | 2,6 | 85,8 |
Плиты многопустотные для перекрытий и покрытий многоэтажных зданий серии 1.041.1-2. |
| Плита доборная ПД | 5650 | 940 | 220 | 1,3 | 60 | 0,54 | 32,4 |
| Плита связевая ПС | 5650 | 1490 | 220 | 2 | 60 | 0,84 | 50,4 |
| Плита основная ПО | 5650 | 1490 | 220 | 2,6 | 270 | 1,1 | 297 |
Итого | | 633,79 |
