Прогрессивные технологии в строительстве

Содержание

1. Сборка деревянных зданий из щитов и панелей. Устройство мансард

2. Конструкции современных опалубочных систем

3. Методы монтажа зданий, конструкций, элементов

4. Устройство кровли из стеклопласта и рубероида


1. Сборка деревянных зданий из щитов и панелей. Устройство мансард

Сборка деревянных зданий из щитов и панелей

Древесина в нашей стране была и является одним из основных строительных материалов из-за ее широкого распространения и хороших строительных свойств: прочности, легкости, низкой теплопроводности и привлекательного внешнего вида. К недостаткам древесины следует отнести низкую гнилостойкость, возгораемость, коробление, растрескивание при увлажнении - высыхании и др.

СТЕНЫ ИЗ ДЕРЕВЯННЫХ ЩИТОВ

Важным преимуществом перед другими видами деревянных стен, является тот факт, что щитовые стены для деревянных домов изготавливаются в больших размерах механическим путем на предприятиях. Это заметно улучшает качество работы и малую затрату времени. Изготовление таких не столь трудоемко, как, например, изготовление каркасных деревянных стен. Монтаж и сборка щитовых стен исполняется на самом месте возведения здания.

Конструкция и метод сборки

Фундаментом щитовых стен, предназначенных для деревянных домов, служит специально изготовленная обвязка из деревянных брусьев. Обвязку укрепляют, используя анкерные болты больших размеров по цоколю всего дома, а поверх обвязки укладывают щитовые стены. Далее, поверх щитовых стен снова укладывают обвязкой, и уже на нее укрепляют чердак и кровлю здания.

Подразделяются щиты для деревянных стен на внутренние и внешние, которые предназначены для разного использования. Так, бывают щиты глухие, используемые для дверей и окон. Размеры щитов определяет установленный стандарт: ширина, как правило, от 600 до 1200 мм, а высота соответствует высоте этажа выстраиваемого дома. Щиты соединяются обвязкой, обшиваются с обеих сторон. Между обшивкой и щитом набивается утеплитель. Утеплителем для щитовых деревянных стен обычно служит минеральный войлок. Чтобы предотвратить воздействие испарений при эксплуатации дома, с внутренней стороны между обшивкой и щитом прокладывают пароизоляцию. А чтобы меньше пропускался холодный воздух, в качестве защитной прокладки под наружной обшивкой используется бумажный материал. Соединяются стеновые щиты при помощи гвоздей и укрепляются в вертикальном положении довольно плотно, чтобы предотвратить попадание холодного воздуха в помещение и не допустить в будущем сквозняков. В качестве защитной прослойки для этого в стыках используют войлок не менее 20 мм толщиной, укрепляя его мастикой из битума. После этого необходимо произвести обжатие стыка.

Предохранения щитовых стен

Так как данные сооружения восприимчивы к морозам, их необходимо как следует утеплять и оберегать. Для этого утепляется пояс карниза и сам цоколь устройства и создается пароизоляция и с внутренней стороны. При этом учитывается, что подполье должно иметь заниженную температуру и иметь легкий доступ к свежему воздуху. А вот цокольный узел и пространство над подпольем необходимо обеспечить надежным теплом и непродуваемостью.Ва

Стены из деревянных панелей

Строительство каркасно-панельного дома начинается еще на заводе, где происходит комплектование всех элементов будущего дома, и в первую очередь - происходит сборка панелей. Каждая панель представляет собой две соединенных между собой плиты с проложенным между ними синтетическим утеплителем и пароизоляционной пленкой. В каждой панели просверливаются отверстия, наносятся монтажные линии, вставляются окна и двери, чтобы в дальнейшем, при строительстве каркасного дома, строителям было проще произвести монтаж и сборку всей конструкции. Сборка каркаса панели производится на специальном монтажном столе из предварительно высушенного до влажности 10-12% и остроганного обрезного хвойного пиломатериала. На каркас крепится ветрозащита и плитный материал внешней облицовки. Затем осуществляется переворот заготовки панели и укладка утеплителя. После крепления пароизоляции к каркасу крепится плита внутренней облицовки. Исходя из конструктива панели, в неё может быть произведён монтаж оконных и/или дверных блоков. Возможно выполнение предусмотренных проектом видов отделки. Готовая панель пакуется стрейч-плёнкой. Комплект дома в виде упаковочных пакетов, сформированных на складе готовой продукции, доставляется специальным транспортом к месту сборки, где и осуществляется его монтаж на заранее подготовленный фундамент. Кстати, учитывая легкость и прочность каркасных домов, под такие дома можно заливать облегченный фундамент. Ведь в этом случае нет массивных и тяжелых бетонных/кирпичных стен. Отличительной особенностью каркасно-панельных домов является то, что на площадке происходит сборка дома из панелей 90% заводской готовности. Таким образом, сроки сборки сокращены до минимума (1-3 дня) в зависимости от площади каркасного дома.

Всего через 3-5 дней от начала возведения на фундаменте появляется новый дом, в который можно въезжать (только потребуется внутренняя отделка). Это - главная конструктивная особенность быстровозводимых каркасных домов, выполненных по данной технологии. В конце строительства производится чистовая отделка помещения, а по желанию заказчика - еще и наружная отделка (сайдинг, декоративная штукатурка и др.)

Все большей популярностью в последнее время стала пользоваться немецкая технология деревянного домостроения из массивных деревянных стен Massiv-Holz-Mauer (MHM). Это цельнодеревянные дома из сухой древесины. Основные преимущества массивных деревянных стен (MHM) - высокая экологичность материалов и минимальные сроки строительства. Технология МНМ не предусматривает использование синтетических утеплителей и клеев. Надежность массивной деревянной стены MHM не уступает кирпичной. Высоки и другие параметры: шумоизоляция, низкая теплопроводность, что немаловажно в суровом российском климате. Так же дома из массивной древесины производятся как готовые деревянные панели стен, фронтонов, фасадов, перекрытий, элементов кровли с вырезанными проемами под окна, двери и другие коммуникации. Благодаря дереву в доме постоянно поддерживается благоприятный климат и естественный баланс влажности.

Сборка деревянных зданий из щитов и панелей

а - последовательность установки щитов и панелей;

б - конструкция щита;

в - конструкция панели;

1,2,3- щиты: угловые, рядовые, внутренние;

4 - дощатая обшивка;

5 - утеплитель;

6, 7- фанерная обшивка внутренняя и наружная;

8 - плитный утеплитель.

При обшивке панелей используются не доски, а фанера, что позволяет увеличить их размеры и превратить процесс возведения стен в монтажный процесс, состоящий из следующих операций: тщательная установка нижней обвязки (точность установки контролируется по равенству диагоналей); монтаж, скрепление с обвязкой и между собой щитов или панелей наружных стен и перегородок; укладка и скрепление с панелями (щитами) верхней обвязки; укладка щитов (панелей) перекрытий, на которые обычно опирается мансардный этаж.

Устройство мансард

По определению СНиП ВлЖилые зданияВ»: ВлЭтаж мансардный (мансарда) тАФ это этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью (поверхностями) наклонной или ломаной кровли, при этом линия пересечения плоскости крыши и фасада должна быть на высоте не более 1,5 м от уровня пола мансардного этажаВ». Скатная кровля поддерживается специальной конструкцией, состоящей из обрешетки, непосредственно несущей кровельное покрытие, и стропил, передающих нагрузку от собственного веса кровли, снега, ветра и пр. на стены и внутренние опоры.

Планировочные особенности мансарды неизбежно связаны со структурой здания и с ниже расположенными помещениями, кроме того должна обеспечиваться взаимосвязь с коммуникационной структурой здания-основы (лестницами, тепловыми, канализационными и прочими сетями). В отношении же внутренней планировки допускается весьма широкая свобода тАУ мансарда может занимать всю площадь здания, либо его часть, может быть и двухэтажной и иметь помимо основного тАУ антресольный этаж, зимний сад или веранду и т.п. тАУ лишь бы всё это укладывалось в пределы низлежащих стен базового здания.

Для мансардных этажей рекомендуется выбирать легкие конструкции и материалы, поскольку собственный вес конструкций должен быть минимальным, с учетом той нагрузки, которая будет перенесена на низлежащие конструкции здания. То есть конструкции следует выбирать из материалов на основе древесины или тонкостенного холодногнутого металлического профиля. Использование каменных или бетонных материалов для создания несущей конструкции мансардного этажа не рекомендуется.

Кровельное покрытие также должно быть выполнено преимущественно из легких материалов в виде металлических листов, металлочерепицы и т.п. В случаях, когда это необходимо в целях сохранения среды уже существующей застройки, покрытие выполняется из глиняной или цементно-песчаной черепицы, цветного металла и прочих материалов.

Внутренняя отделка ограждения мансарды выполняется преимущественно из гипсокартонных листов. Внутренние перегородки целесообразно выполнять поэлементной сборкой с облицовкой гипсокартонными листами по стойкам из тонколистовых профилей.

Устройство мансардного этажа на месте чердачного помещения или на плоской крыше сокращает теплопотери через крышу на 7 - 9%. Если соблюсти все технологические тонкости устройства мансардного помещения, можно существенно сократить расходы, связанные с неизбежным и регулярным ремонтом кровли.

Мансардная крыша имеет свои отличия, так как она подвергается различным воздействиям не только сверху, но и снизу: теплый влажный воздух из жилых помещений поднимается вверх и в виде конденсата выпадает на внутренней поверхности крыши. Необходимо строго соблюдать требования, предъявляемые к ее конструкции, то есть позаботиться о качественной тепло, гидро и пароизоляции.


а, б, в - с одно-, двух- и четырехскатной крышей;

г - с ломаной кровлей;

д, е -коньковые узлы;

ж - стык стоек;

з - варианты опирания стропил.

Процесс сборки и монтажа состоит из следующих основных технологических операций:

- сборка стен с установкой металлических болтов и нагелей, оконных и дверных заполнений;

- монтаж балок перекрытий, укладка утеплителя между балками, чернового пола мансарды;

- установка стропил, укладка утеплителей, в том числе теплоотражающего;

- устройство обрешетки и кровли;

- обшивка и утепление фронтонов, установка мансардных оконных заполнений;

- отделочные работы (устройство лестниц, полов, подшивка потолков и т.д.).

Утепление мансард.

Мансардный этаж в большей степени, чем нижние этажи подвержен потерям тепла по той простой причине, что над ним нет Влтепловой подушкиВ». Он имеет большую общую поверхность соприкосновения с внешней средой. Поэтому из соображений комфорта и экономии необходима эффективная и тщательная теплоизоляция. С внутренней стороны утеплителя (повёрнутой к помещению) предусматривается слой пароизоляции, а с внешней стороны - гидроизоляции. Также важно, чтобы между верхней стороной гидроизоляционного слоя и нижней стороной кровельного покрытия имелась достаточно эффективное вентиляционное пространство, что способствовало бы вентиляции и удалению неизбежного потока влажного тёплого воздуха, который будет проникать через паровые преграды и теплоизоляционный слой.

При повышенной теплоизоляции более строгие требования предъявляются к термическому уплотнению и его исполнению. Такое уплотнение не даёт тёплому воздуху проникать через уплотняющий слой. Для теплоизоляции должен применяться эффективный утеплитель, например, плита из минеральной ваты на основе базальтового волокна.

Покрытие мансарды должно не только защищать дом от атмосферных осадков (дождь, снег), но и препятствовать охлаждению помещений верхнего этажа. Теплый воздух всегда поднимается вверх, поэтому температура воздуха под потолком в среднем на 2В°С выше, чем посредине высоты помещения. При одинаковой теплоизоляционной способности стен и кровли потери тепла через последнюю всегда будут больше, что обусловлено большим перепадом температур между наружной и внутренней поверхностями покрытия мансарды. Кроме того, влагосодержание теплого воздуха обычно выше, чем холодного, поэтому конденсат на потолке верхнего этажа может образовываться при более высоких температурах, чем на внутренней поверхности стены. Поэтому к теплозащите кровельных покрытий предъявляются более жёсткие требования, чем к наружным стенам.

Теплопотери через мансарду достаточно велики, поэтому правильно выполненное утепление её покрытия способно принести ощутимый экономический эффект. При сравнении двух типовых двухэтажных домов площадью 205 м² с мансардами, утеплёнными в соответствии с прежними и новыми требованиями, установлено, что современный уровень теплозащиты позволяет снизить потери тепла через покрытие более чем на 3 кВт и тем самым существенно уменьшить мощность системы отопления и снизить расходы на обогрев дома.

Значительную опасность для людей представляют сосульки, свисающие с крыши. В процессе сбивания сосулек велика вероятность повреждения кровли со всеми вытекающими последствиями. Одной из причин образования сосулек в зимнее время является недостаточная теплоизоляция покрытия крыши. Снег, подогреваемый снизу теплом, проходящим через плохо утепленное покрытие, начинает подтаивать, и вода, стекающая с крыши, превращается в сосульки. Только при хорошо выполненной теплоизоляции сосульки не будут доставлять неприятностей зимой.

При утеплении мансарды нужно помнить, что потери тепла происходят не только через покрытие, но и через торцовую стену. Поэтому фронтон дома также необходимо хорошо утеплить в соответствии с современными требованиями.

Конструктивно покрытие мансарды состоит из системы стропил, установленных с шагом 600-1000 мм. Пространство между стропилами заполняется теплоизоляционным материалом (утеплителем). В качестве утепляющего материала, рекомендуется использовать плиты из минеральной ваты на основе базальтового волокна или стекловолокна. Теплоизоляционные плиты или маты могут укладываться в один или несколько слоев, причём, общая толщина слоя утеплителя зависит от коэффициента теплопроводности утеплителя, значение которого обязательно указывается в сертификате соответствия.

Что делать если высота сечения стропил меньше, чем необходимая толщина утепляющего слоя? Рассмотрим два варианта выхода из сложившейся ситуации:

1. К стропильным ногам на шурупах или гвоздях прикрепляют деревянные бруски. Плиты утеплителя кладут между ними таким образом, чтобы остался воздушный зазор между теплоизоляцией и кровлей.

2. К стропильным ногам можно прикрепить горизонтально расположенные деревянные антисептированные бруски. В этом случае один слой утеплителя располагается между стропилами, а другой - между горизонтальными брусками.

Нормирование теплозащиты ограждающих конструкций, к числу которых принадлежат и кровли, производится в соответствии с нормативной документацией со СНиП II-3-79 ВлСтроительная теплотехникаВ» с учётом средней температуры воздуха и продолжительности отопительного периода в районе строительства.

Ширина воздушного зазора между утеплителем и кровлей зависит от профиля материала покрытия. В случае использования профилированных листов из оцинкованной стали, металлочерепицы и других волнистых листов толщина вентилируемой воздушной прослойки должна составлять не менее 25 мм. При устройстве кровли из плоских листов необходима воздушная прослойка толщиной не менее 50 мм. Вентиляция воздушной прослойки осуществляется через отверстия в карнизе и в коньке. Со стороны вентилируемой воздушной прослойки теплоизоляционный материал необходимо защитить гидро- ветро- защитной паропроницаемой мембраной. Применение, в качестве ветрозащитной мембраны, паронепроницаемых материалов, типа, рубероида или полиэтиленовой плёнки совершенно недопустимо. Ветрозащитный материал укладывают поверх стропильных ног и прикрепляют с помощью деревянных брусков. Этот материал защищает утепляющий слой от увлажнения атмосферными осадками, попадающими в воздушный зазор при сильном ветре или через неплотности в покрытии и от конденсирующейся влаги на обратной стороне кровельного покрытия. Гидроизоляционный слой укладывают с нахлёстом 150-200 мм по пунктирным линиям, нанесённым на полотнище материала, и прикрепляют к конструкции деревянными рейками.

Устройство пароизоляции мансард

С внутренней (нижней) стороны теплоизоляционный материал защищают от увлажнения водяными парами, содержащимися в воздухе помещения, слоем пароизоляции тАУ рулонными фольгированными пароизоляционными материалами Ютафол или Пенофол. Материал укладывают с перехлёстом полотнищ 100 мм и проклеивают швы липкой лентой; это не только обеспечивает герметичность швов, но и позволяет уменьшить величину перехлёста до 100 мм (как по вертикали, так и по горизонтали) вне зависимости от уклона кровли. К стропилам или брускам плёнка крепится тонкими деревянными рейками. Фольгированные материалы укладывают фольгой в сторону помещения, оставив между пароизоляцией и внутренней обшивкой небольшой зазор. В этом случае блестящая поверхность алюминиевой фольги будет отражать тепловое излучение, идущее из помещения наружу, и уменьшать величину теплопотерь через покрытие мансарды.

Изнутри помещение мансарды облицовывается гипсокартонными листами, фанерой, досками или вагонкой, которые крепятся к деревянным брускам или металлическим профилям, установленным с внутренней стороны стропильных ног.

Как правило, мансарда занимает не всю площадь перекрытия верхнего этажа, поскольку её продольные стенки устраиваются не в плоскости наружной стены, а на некотором расстоянии от неё. Участок перекрытия между стеной мансарды и карнизом, примыкающий к наружной стене дома, выходит за объём отапливаемого помещения мансарды, поэтому его обязательно надо утеплить. Для этого поверх досок перекрытия укладывают пароизоляцию (фольгированной стороной вниз), затем слой утеплителя и ветрозащитный паропроницаемый материал. Утеплитель должен быть уложен так, чтобы в зоне примыкания перекрытия к стене не образовывались Влмостики холодаВ».

Нередки случаи, когда имеющееся утепление мансарды не обеспечивает необходимого уровня теплоизоляции. Большие расходы на отопление, образование сосулек зимой и барабанный бой дождевых капель летом говорят о том, что покрытие мансарды нуждается в дополнительном утеплении (и одновременно в звукоизоляции). Утеплить мансарду можно, расположив утеплитель поверх существующей изоляции с соблюдением всех правил установки теплоизоляции на мансардах. При этом исключается необходимость уменьшения высоты потолка и полезной площади утепляемого помещения, но требуется разборка кровли и обрешётки, а также устройства несущего каркаса для нового кровельного покрытия.

Дополнительный слой утеплителя можно расположить и под существующей теплоизоляцией. Для этого на внутренней обшивке мансарды устанавливают каркас из деревянных брусьев, между которыми ВлвраспорВ» помещают плиты теплоизоляционного материала. Высота брусков должна соответствовать толщине слоя утеплителя. Со стороны помещения утеплитель необходимо защитить пароизоляционным материалом, который крепят к деревянным брускам каркаса. Изнутри помещение отделывают вагонкой, гипсокартонными листами, фанерой и т.п. Такой способ утепления не связан с разборкой кровли, работы можно производить не только летом, но и зимой, однако, полезная площадь и высота помещения уменьшаются.

В некоторых случаях оптимальным вариантом утепления может быть комбинированный способ, когда потолок мансарды утепляется поверх существующей теплоизоляции, а её наклонные поверхности утепляются изнутри. В любом случае, нельзя забывать о дополнительном утеплении вертикальных стенок мансарды и части перекрытия, расположенной около наружной стены вне отапливаемого помещения мансарды.

2. Конструкции современных опалубочных систем

Современные опалубочные системы

Опалубочные системы являются основной и неотъемлемой частью монолитного строительства, постепенно привлекающего к себе внимание все большего числа строителей и заказчиков.

Опалубка - важная составляющая такой известной сейчас отрасли, как монолитное строительство. Существуют различные виды опалубочных систем, предназначенных для применения в той или иной сфере строительства. Принципиально важно правильно выбрать нужный вид системы. Это окажет влияние на качество строительства, сроки работы, а также на технологичность всего строительного процесса.

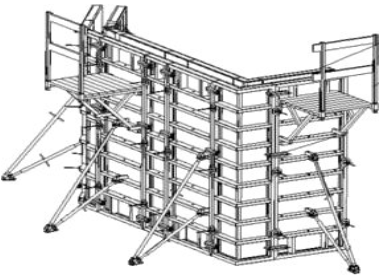

Стеновая опалубка - щиты стеновой опалубки собираются в панели практически любых размеров и конфигураций. Благодаря широкому диапазону размеров щитов, а также наличию компенсирующего элемента и угловых щитов, стеновая опалубка может быть приспособлена к любой планировке и удовлетворит потребности в возведении любых внутренних и наружных стен. Палуба щитов (ламинированная фанера) конструктивно защищена герметиком и профилем, что позволяет увеличить срок службы фанеры и не допускать выступов на поверхности бетона, что потребовало бы дополнительной дорогостоящей обработки после распалубки. На строительных площадках щиты собираются посредством центрирующих замков (клиновых или эксцентриковых) в панели. Панели крепятся между собой при помощи тяжей, шайб и гаек, которые воспринимают на себя давление бетонной смеси. Для выверки панели в проектное положение, опалубка стен снабжена подкосами, винтовые пары которых позволяют регулировать установку панели в вертикальное положение. Для организации рабочего места по приёмке бетона предусмотрены подмости с ограждениями, которые навешиваются на каркас щита.

Основные технические характеристики стеновой опалубки:

a. расчётное давление бетонной смеси - 50кПа (5т/м²) 80кПа (8т/м²);

b. прогиб не выше 1/400 пролета при максимальных нагрузках;

c. приведенная масса комплекта опалубки: алюминиевой - 30 кг/м²;

d. оборачиваемость: палубы не менее 50 раз с одной стороны, каркаса щита не менее 300 раз.

Опалубка перекрытий - это набор опалубки для потолочных перекрытий любых размеров и конфигураций, с возможностью комбинировать детали и компоненты в процессе работы. Опалубка перекрытий позволяет производить опалубливание перекрытий любой конфигурации в плане прямоугольной, консольной и даже круглой. Причём, для этого достаточно стандартного набора и не требуется ни одной специальной детали. Продольные и поперечные балки опалубки перекрытий можно телескопообразно монтировать, что обеспечивает быструю подгонку под любую конфигурацию, высоту и нагрузку перекрытий.

Основные элементы опалубки перекрытий:

a. Деревянные или алюминиевые балки;

b. Опорные стойки;

c. Универсальные вилки;

d. Треноги.

Деревянные балки (ригеля). Размеры: 200х80 мм, толщина фанеры 21-30 мм, длина от 1 до 6 м.

Опорная стойка (телескопические или рамные). Размеры при максимальном выбросе: 2,7 м, 3,1 м. Имеет несущую способность до 3-х тонн при любой высоте раздвижения в пределах 2000-4200 мм.

Опорная вилка (универсальная вилка) обеспечивает надёжную опору металлодеревянной балки. Для одинарных металлодеревянных балок она устанавливается продольно, а в местах стыка балок - поперёк, гарантируя стабильность крепления.

Тренога - опора для стойки, служит для устойчивости телескопической стойки. С помощью треноги можно надёжно и быстро монтировать стойки опалубки.

Опалубка колонн - комплект опалубки колонн для бетонирования на шкворнях (щит, шкворень, подкос, кронштейн), сечение колонн от 20×20 см до 100×100 см (колонны могут быть в плане прямоугольные). Облегчённые алюминиевые опалубочные щиты для колонн позволяют быстро монтировать и снимать опалубочные конструкции. Для опалубки колонн применяются универсальные щиты размером 0,7×3.0 м, 0,8×3,0 м , 1,2×3,0 м и специальные шкворни. Сборка щитов в ВлмельницуВ» позволяет изменять размеры бетонируемых колонн от 0,2 до 1,0 м.

Можно использовать и линейные щиты необходимых проектных размеров, которые соединяются при помощи металлических угловых элементов и центрирующих замков. Колонны оборудованы подкосами для установки, рихтовки и распалубки, навесными подмостями для бетонирования. Ресурс использования щитов составляет 300 циклов, при условии использования фанеры с двух сторон.

Опалубочная система - применение современных опалубочных систем в строительстве значительно повышает его технологичность. Сроки и качество возведения конструкций во многом определяет применяемая опалубка. Современные опалубочные системы можно классифицировать по различным критериям.

I. По области применения и конкретных задач:

- для стен;

- для перекрытий;

- для колонн;

- для кольцевых стен с изменяемым радиусом;

- туннельная;

- односторонняя.

II. ВаВаПо конструктивным особенностям:

- рамная;

- балочная.

III. По способу установки:

- стационарная;

- самоподъёмная;

- подъёмно-переставная;

- подъёмная.

IV. По размерам:

- крупнопанельная;

- мелкоштучная.

V. По применяемым материалам (для изготовления элементов опалубки применяют различные материалы):

- сталь;

- алюминий;

- древесина;

- пластик.

Пока в нашей стране ещё не создана универсальная опалубочная система. Поэтому за Российский строительный рынок борются зарубежные производители опалубки такие как немецкие "ПЕРИ", "ПАШАЛЬ", "МЕВА", "НОЕ", австрийский "ДОКА", французский "УТИ-НОРД". Эти фирмы активно участвуют в выставках в различных регионах, выходят на непосредственный контакт с клиентами, всячески приковывают к себе интерес, повышая долю монолитного строительства в общем объеме объектов, которые сдаются. Широко предлагаются разборно-переставная, мелкощитовая и крупнощитовая опалубка, т. е. опалубка, состоящая из модульных щитов-балок с системой доборных элементов. В начале этого года разработаны наиболее современные опалубочные системы, где, вместо повсеместно используемой многослойной фанеры, применяются совершенно новые долговечные пластмассовые полипропиленовые плиты (РР).

Но уже появляются и отечественные предприятия, которые начинают борьбу за завоевание отечественного строительного рынка. Сюда относится петербургская фирма - Маркетинговый центр "Арсенал", выпускающий универсальную туннельную опалубку для строительства монолитных зданий. Этот вид позволяет проводить заливку стен и перекрытий здания одновременно, благодаря чему высота у стен меняется ступенчатым образом от 2,8 м до 3,0 м, с толщиной у них от 130 мм до 160 мм. В результате этого есть возможность увеличивать ширину помещений до 5,5 м, и вдобавок к тому же строить арочные проемы и своды.

3. Методы монтажа зданий, конструкций и элементов

Методами монтажа называются наиболее характерные принципиальные решения в производстве монтажных работ при возведении зданий или сооружений, направленные на достижение определенного технико-экономического эффекта. В зависимости от организации подачи элементов под монтаж различают два метода: с предварительной раскладкой элементов в зоне действия монтажного крана и непосредственно с транспортных средств. Последний метод более экономичный, но требует очень четкой организации и согласованности монтажного и транспортного процессов, что практически трудно осуществить в первую очередь из-за ведомственной разрозненности организаций-участников строительства.

В зависимости от характеристики сборных элементов рассматривают следующие методы монтажа: мелкоэлементный, поэлементный и блочный, а также монтаж готовыми сооружениями.

Мелкоэлементный монтаж применяют при установке в проектное положение отдельных деталей конструкций. Такой метод наиболее трудоемкий. Он характеризуется значительным количеством подъемов, многочисленными стыками, большим объемом вспомогательных работ по устройству лесов, подмостей и временному раскреплению конструкций.Ва Поэлементный монтаж предполагает установку в проектное положение конструктивных элементов или их крупных частей (колонн, балок, ферм и т. п.). Этот метод широко применяется при монтаже различных видов зданий и сооружений. Блочный монтаж предусматривает предварительное укрупнение отдельных конструкций в плоские или пространственные блоки. Блоки могут быть собраны на заводе тАФ изготовителе конструкций или на площадке укрепления, предусмотренной на территории строительства. Данный метод широко используется при строительстве как подземных, так и наземных сооружений. Он эффективен и позволяет максимально механизировать сборочные работы и устройство стыков, сократить трудоемкость и продолжительность монтажа, полнее использовать грузоподъемность монтажных кранов, уменьшить объем вспомогательных работ.

Для ведения монтажа целыми сооружениями их предварительно (у места монтажа на уровне земли) собирают полностью с устройством стыков и выдерживают ли приобретения ими проектной прочности. После этого сооружения устанавливают соответствующими монтажными механизмами в проектное положение. В зависимости от направления развития монтажного процесса тАФ вдоль или поперек сооружения, здания, пролета, тАФ учитывающего направление технологического функционирования объекта, различают продольный или поперечный монтаж.

С учетом последовательности возведения зданий или сооружения по высоте различают методы: наращивания, когда первоначально монтируют нижележащие конструкции (ярусы, этажи), а затем наращивают вышележащие; подращивания, когда сначала монтируют конструкции верхнего яруса (этажа) и затем поднимают на некоторую высоту, далее ведут монтаж нижележащего по отношению к верхнему яруса, поднимают его и соединяют с верхним. Так последовательно монтируют все остальные ярусы. В зависимости от приемов, обеспечивающих степень свободы и очередность установки конструкций в проектное положение, различают методы: свободный, принудительный, ограниченно свободный, дифференцированный, комплексный, комбинированный. Свободный метод монтажа предполагает свободное перемещение в пространстве и точность установки конструкции в процессе выверки и визуального сопоставления положения смонтированного элемента с показаниями измерительных инструментов и геодезических приборов.

Принудительный метод монтажа предопределяет точное проектное положение монтируемых элементов за счет стыков специальной конструкции, а также применения на монтаже специальных монтажных приспособлений и такелажной оснастки. Ограниченно свободный метод монтажа позволяет в процессе выверки конструкции исключить одно или несколько перемещений путем устройства специальных приспособлений, являющихся частью конструкции.

Дифференцированный метод монтажа предусматривает последовательную установку всех однотипных конструкций в пределах здания или участка монтажа и только после этого тАФ установку конструкций другого типа. Например, сначала монтируют колонны по всему зданию, подкрановые балки, затем фермы и элементы покрытия. Комплексный метод предполагает последовательный монтаж разнотипных конструкций в пределах одной или нескольких смежных ячеек здания, образующих жесткую устойчивую систему. Так например, первоначально устанавливают четыре колонны, затем последовательно две подкрановые балки, две фермы и элементы покрытия. Комбинированный метод представляет собой сочетание дифференцированного и комплексного методов монтажа. В отличие от методов способы представляют собой характерные технологические решения по монтажу, зависящие от вида и размеров конструкций, условий строительства и применяемых монтажных машин. Существуют следующие основные способы монтажа: наращиванием, подращиванием, подъемом со сложным перемещением, поворотом, поворотом со скольжением, надвижкой, навесной сборкой, Вавертикальным Ваподъемом Ваили опусканием и др.

4. Устройство кровли из стеклопласта и рубероида

Устройство кровли.

Кровля тАФ верхний элемент крыши (покрытия), предохраняющий здание от атмосферных осадков и ветра. Кроме этого на кровлю также воздействуют: солнечная радиация, химически активные вещества, химически агрессивные вещества, содержащиеся в воздухе, вес снега и т.п. Требования, предъявляемые к кровельным покрытиям: водонепроницаемость, морозостойкость, стойкость против химической агрессии, против воздействия солнечной радиации и т.п. тАФ т.е. кровля должна быть надежной и долговечной. Вместе с тем кровля должна иметь красивый внешний вид, что особенно важно для архитектурного облика малоэтажных зданий. При выборе материалов кровли важна также и ее экономичность тАФ как с точки зрения первоначальных затрат, так и с учетом эксплуатационных расходов.

Важнейшее назначение кровли тАФ защита здания от атмосферной влаги. Этому требованию в первую очередь отвечают мягкие кровельные материалы тАФ рулонные и мастичные. Они образуют большие водонепроницаемые площади в виде полотен. Однако изложенные ниже причины вынуждают ограничить их применение плоскими крышами, а не скатными кровлями, в которых их применяют только во временных сооружениях.

Существо дела объясняется природой названных материалов. Рулонные кровельные материалы представляют собой полотнища, основу которых составляют картон или тканевые материалы из полимеров, стекловолокна и т.п., пропитанные дегтем (толь) или битумом (пергамин, рубероид), температура плавления которых на солнце может вызвать расплавление вяжущих, сползание ковра и т.п.

По этой причине уклон таких кровель не должен превышать 10тАФ12% для временных построек (со сроком службы 5тАФ10 лет). Рулонные ковры применяют с уклоном и до 30%.

Рулоны, имеющие обычно ширину около 1,0 м и длину от 7 до 20 м (в зависимости от толщины полотнища, которая может быть от 1,0 до 6,0 мм), раскатывают по деревянному или железобетонному настилу, начиная с карниза. Эти раскатанные полосы крепятся либо с помощью толевых (широкошляпочных ) гвоздей, либо с помощью битумной мастики. Каждый следующий рулон раскатывают на нижераскатанный с напуском, равным 60тАФ100 мм. Такие кровли выполняются в 2тАФ3 слоя, но при малых уклонах тАФ для плоских кровель тАФ количество слоев увеличивают до 4тАФ5.

Для плоских крыш и для уклонов до 10тАФ12% применяются также мастичные кровли. Мастика представляет собой жидко-вязкую однородную массу, которая после нанесения на поверхность и последующего ее отвердения превращается в монолитное покрытие тАФ бесшовную гидроизоляционную пленку. Уклоны жидкой массы до отвердения не должны превышать указанные, хотя имеются материалы и методы, позволяющие иметь больший уклон, хотя сегодня это экономически нецелесообразно.

Для большинства скатных крыш, исключая вышеназванные, основными материалами являются штучные: листовые (шифер, стеклопластик, металл, битумно-полимерные изделия и т.п.); черепица (керамическая, цементно-песчаная, полимерная, металлочерепица и т.п.); лесоматериалы (тес, гонт, щепа и т.п.).

Для всех перечисленных штучных материалов, имеющих конечную длину и ширину, вопросы водонепр
