Возведение кирпичного здания

Нижегородский государственный архитектурно-строительный университет

Кафедра технологии строительного производства

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовой работе

По теме: ВлВозведение кирпичного зданияВ»

Студент: гр.З/05-1

Красильников А.А.

Проверил: Можаев И.В.

Нижний Новгород, 2010

Оглавление

1. Задание на проектирование

2. Определение объемов строительно-монтажных работ. Характеристика элементовВаВаВаВа

3. Выбор строительного крана для возведения кирпичного здания

4. Организация строительной площадки

5. Определение трудоемкости работ, заработной платы, состава звеньев

6. Технологическая схема выполнения кирпичной кладки с монтажом сборных железобетонных элементов

6.1 Организация строительного потока при выполнении каменных и монтажных работ

7. Основные указания по технологии строительно-монтажных работ

7.1 Схема организации рабочего места каменщика

7.2 Способы укладки кирпича в стену

7.3 Обеспечение правильности кладки, инструменты для производства кирпичной кладки

7.4 Монтаж сборных железобетонных конструкций

8. Подмости для производства кирпичной кладки

9. Указания по технике безопасности

10. Определение технико-экономических показателей принятого метода производства работ

Список использованной литературы

1. Задание на проектирование

Требуется на основании задания запроектировать технологию монтажа на возведение кирпичного здания с монтажом сборных железобетонных элементов.

Здание состоит из двух торцевых секций и одной рядовой секции.

- высота этажа 2,8 м, число этажей тАУ 11;

- толщина наружных стен 640 мм, внутренних 380 мм;

- кладка стен выполняется из силикатного сплошного кирпича;

- перегородки гипсобетонные крупнопанельные;

- высота окон 1,3 м;

- размер дверей 2,1 х 0,9 м, балконные двери размером 1,8 х 0,7 м;

- панели перекрытий укладываются на слой цементного раствора М100.

- швы между панелями заливаются цементным раствором М150

- перемычки условно приняты одной массой

2. Определение объемов строительно-монтажных работ

Возведение кирпичного здания представляет собой комплексный процесс, состоящий из кирпичной кладки, монтажа сборных конструкций, установки и перестановки лесов и подмостей, заполнения оконных и дверных проемов, подачи материалов на рабочее место. Перед определением объемов работ составляется спецификация сборных железобетонных элементов.

Спецификацию элементов по кирпичному зданию составляется на типовой этаж. В спецификации указывается марка элемента, его характеристики, размеры, объем, массу. Количество элементов определяется по чертежам здания и спецификации, которые приводятся в задании к курсовому проекту.

Спецификация сборных элементов выполнена в таблице 1.

Таблица 1 - Спецификация сборных элементов

Наименование изделия	Марка	Размеры в м.				Объем, м3	Масса, т	Кол-во на секцию, шт.
Наименование изделия	Марка	длина, м	ширина, м	толщина, м	Площадь, м2	Объем, м3	Масса, т	торцевая	рядовая
Пустот. плиты		5,98	1,49	0,22	8,91	1,12	2,8	12	12
-		5,98	1,19	0,22	7,12	0,84	2,11	5	11
-		4,78	1,49	0,22	7,12	0,9	2,25	-	2
-		4,78	1,19	0,22	5,69	0,68	1,7	-	4
-		4,6	1,49	0,22	6,85	0,85	2,12	3	2
Лестн.площ.	ЛП-1	2,48	1,6	0,22	3,97	0,4	1,01	2	2
Лестн.марши	ЛМ-1	2,72	1,05	0,294	2,86	0,53	1,33	2	2
Балконные плиты	БП-1	3,29	1,24	0,08	4,08	0,48	1,19	1	2
Плита лоджий	ПЛ-1	2,95	1,52	0,08	4,48	0,4	1,01	2	4
-	ПЛ-2	5,98	1,52	0,08	9,09	0,83	2,1	1	-
Перемычки разн.	ПР-1	1,29-3,68	0,12	0,14-0,22	0,16-0,44	0,02-0,11	0,02-0,27	20	57
Перегородки	ПГ38-1	3,83	0,08	2,54	9,73	0,56	0,71	1	3
-	ПГ41-1	4,05	0,08	2,54	10,29	0,61	0,76	-	1
-	ПГ-42	4,24	0,08	2,54	10,77	0,86	1,1	1	6
-	ПГ-45	4,47	0,08	2,54	11,35	0,91	1,14	2	4
-	ПГ45-1	4,47	0,08	2,54	11,35	0,76	0,96	-	2

Объемы работ подсчитываются в соответствии с перечнем основных, вспомогательных и транспортных процессов, связанных с возведением здания.

К основным процессам относятся кирпичная кладка стен, установка оконных и дверных блоков, монтаж сборных конструкций, заделка стыков и швов плит перекрытий.

Вспомогательные процессы - это устройство и перестановка лесов, подмостей, установка и снятие ограждений и других вспомогательных устройств, не предусмотренных ЕНиР на выполнение основных процессов.

Транспортные процессы включают разгрузку доставленных на строительную площадку сборных элементов и материалов, подачу на рабочее место кирпича и раствора, подъем на этажи материалов, необходимых для выполнения на данном этаже внутренних работ.

Подсчет объемов работ производится на типовой этаж.

Объемы работ определяются по планам, разрезам и фасадам, а также по спецификации сборных элементов.

Объем кладки определяется с учетом выступающих частей - пилястр, карнизов, поясков и др. Из объема кладки исключаются объемы оконных и дверных проемов, объемы клинчатых перемычек и вентиляционных каналов из блоков; объемы железобетонных перемычек исключаются из объема кладки только в тех случаях, когда они укладываются другими рабочими.

Объем работ по монтажу сборных конструкций определяется для одних элементов с учетом их массы, для других - площади.

Единицы измерения объемов работ следует принимать согласно соответствующим сборникам ЕНиР. Объемы работ заносятся в таблицу 2.

Таблица 2 тАУ Ведомость объемов работ

Наименование работ	Ед. измерения	Объем работ
Кирпичная кладка многослойных наружных стен с установкой теплоизоляционных плит	м3	257,4
Кирпичная кладка внутренних стен средней сложности с проемами(толщина стены 380мм)	м3	135,6
Установка и перестановка подмостей для кладки второго и третьего ярусов стен	10м3 кирп.клад.	39,3
Монтаж ж/б перемычек	шт.	97
Монтаж перегородок	шт.
площадью до 10 м2		5
площадью до 15 м2		19
площадью до 20 м2		-
Монтаж лестничных маршей	шт.	6
Монтаж лестничных площадок	шт.	6
Монтаж плит перекрытия	шт.	71
Монтаж плит лоджий	шт.	8
Монтаж балконных плит	шт.	4
Заливка швов плит перекрытия	100 м шва	3,84
Подача кирпича для кладки стен	тыс.шт.	117,9
Подача раствора для кладки стен	м3	98,25
Подача раствора для заливки плит перекрытия	м3	11.5

возведение монтаж кирпич здание

3. Выбор строительного крана для возведения кирпичного здания

Многоэтажные кирпичные здания в большинстве случаев возводятся с помощью башенных кранов. В связи с малыми сроками пребывания на объекте краны должны быть мобильными, т.е. приспособленными к частым переброскам в течение года.

При демонтаже и транспортировании мобильные краны не разбирают на отдельные узлы, а только складывают башни, стрелы и опускают на автомобиль. Применение таких кранов значительно снижает затраты труда при переброске их на новый объект.

На выбор крана влияют: объемно-планировочная и конструктивная характеристики здания (размеры его, габариты и масса поднимаемого груза), объемы работ, принятая интенсивность потока, а также местные условия - размеры и степень стесненности строительной площадки, рельеф местности, наличие дорог, электроэнергии, воды. Исходя из указанных данных, определяют требуемые параметры крана:

- грузоподъемность крана Q^тр_кр;

- высоту подъема крюка крана H^тр_кр;

- вылет крюка крана L^тр_кр.

Требуемая грузоподъемность крана зависит от массы поднимаемых грузов и захватных устройств и равна

Q^тр_кр =q_э+q_т

гдеВаВаВаВа q_э - масса наиболее тяжелого груза, т; q_т - масса грузозахватных устройств (строп, захватов, траверс), q_т =0,1т.

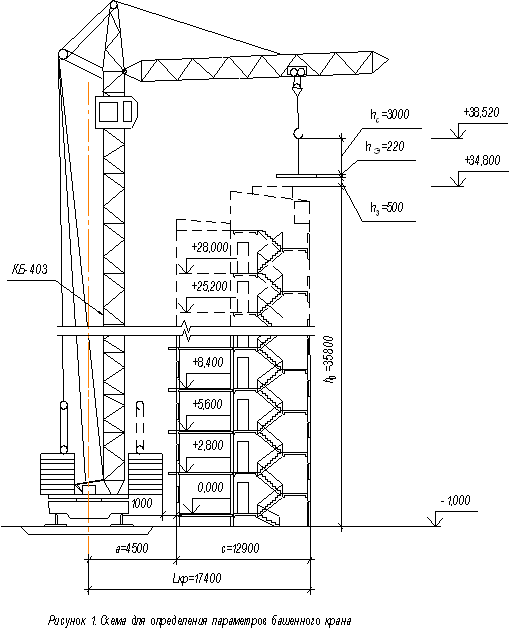

Высота подъема крюка измеряется расстоянием от уровня стоянки крана до оси его подъемного крюка и зависит от степени возвышения опорной поверхности поднимаемого груза над уровнем стоянки крана, габаритов поднимаемого груза и принятого способа строповки (рисунок 1).

Требуемая высота подъема крюка определяется по формуле:

H^тр_кр=h_о+h_э+h_з+h_с

где h_о - превышение опоры поднимаемого груза над уровнем стоянки крана, м; Ваh_э - высота поднимаемого груза, м;

h_з - запас по высоте, требующийся для заводки груза над местом установки или переноса над ранее смонтированными конструкциями (принимается в пределах 0,3- 0,6 м), м;

Ваh_с - высота строповки - расстояние от верха поднимаемого груза до оси крюка крана, (принимается 3 м), м.

Вылет крюка крана измеряется от оси поворота крана до оси грузового крюка. Требуемые вылет крюка и грузоподъемность крана должны обеспечить установку в проектное положение самого тяжелого и наиболее удаленного от крановых путей элемента.

При одностороннем расположении монтажного крана стрела должна перекрывать всю ширину здания.

Требуемый вылет крюка крана определяется по формуле

L^тр_кр=a+c

где a - расстояние от оси поворота крана (оси кранового пути) до здания, м;

с - расстояние от наружной грани здания до центра наиболее удаленного элемента, м.

Величина а зависит от конструкции крана: с поворотным оголовком или поворотной башней.

Для кранов с поворотной башней величина а равна

a = r+(0,7- 1,0),

гдеВаВаВаВа r- радиус противовеса или поворотной платформы, м;

(0,7-1,0) - величина допустимого приближения крана к выступающим частям здания, м.

Параметры Q^тр_кр, H^тр_кр, L^тр_кр определяем при монтаже самого тяжелого и наиболее удаленного от крановых путей элемента - плиты покрытия массой 2,8т.

Q^тр_кр =2,8+0,1=2,9 т

H^тр_кр=35,8+0,22+0,5 +3,0=39,52 м

L^тр_кр=(12,00+0,90)+4,5=17,40 м

a = 3,5+1,0=4,5м

Сопоставляя требуемые параметры башенных кранов с рабочими параметрами, приведенными в их технических характеристиках, выбираем кран КБ-403.

Таблица 3. Технические характеристики крана КБ-403.

Грузоподъемность, т: на наибольшем вылете максимальная	4,5 8
Вылет, м: - наибольший - при максимальной грузоподъемности - наименьший	25 16,5 5,6
Высота подъема, м: - при наибольшем вылете - при наименьшем вылете - при наклонной стреле	41,0 41,0 54,7
Установленная мощность электродвигателя, кВт	77,6
Колея, м	6
База, м	6
Задний габарит, м	3,8
Масса, т: - конструктивная - противовеса	50 30
