Производство цемента

Слово "цемент" относится к собирательным понятиям тАФ он объединяет различные виды вяжущих материалов, полученных путем обжига некоторых горных пород и подвергнутых измельчению. Вяжущими их назвали за способность соединять (связывать) в единое целое как отдельные частицы мелких наполнителей, так и более крупные фрагменты.

В распоряжении древних прорабов пирамид, мавзолеев и прочих циклопических построек были только строительный гипс да воздушная известь, получаемые в результате обжигания гипсового камня и известняка. На протяжении нескольких тысячелетий бетоны и растворы на их основе были единственно известными вяжущими материалами (не считая глины), а кизяк да птичьи яйца тАФ первыми модифицирующими добавками. Огромный купол ВлВсем-богам-храмаВ» (древнего римского Пантеона: 43 метра в пролете); растянувшаяся на 5000 км самая большая ограда в мире тАФ Великая Китайская стена; бетонная галерея легендарного лабиринта в древнем Египте; массивные культовые сооружения индусов тАФ все эти строительные шедевры создавались путем использования ВлпрабабушекВ» и ВлпрадедушекВ» современных цементов. Шло время, и уже другие вяжущие материалы, получаемые искусственным путем и способные при затворении (замешивании) водой превращаться в пластичную массу, отвердевая при этом не только на воздухе, но и в водной стихии, были созданы пытливыми умами человечества.

Цемент не является природным материалом. Его изготовление - процесс дорогостоящий и энергоемкий, однако результат стоит того - на выходе получают один из самых популярных строительных материалов, который используется как самостоятельно, так и в качестве составляющего компонента других строительных материалов (например, бетона и железобетона). Цементные заводы, как правило, находятся сразу же на месте добычи сырьевых материалов для производства цемента.

В России же производство портландцемента было расширено лишь в конце XIX в. Над его созданием и совершенствованием много работал А. Р. Шуляченко, которого называют тАЬотцом русского цементного производстватАЭ. Его заслуга состоит в том, что высококачественные отечественные портландцементы вытеснили цементы иностранного производства. В России первый завод по производству портландцемента был построен в 1856 г., а к началу 1-й Мировой войны уже работало 60 цементных заводов общей производительностью около 1,6 млн т цемента в год.


Глава 1. Технологические операции по подготовке сырья

1.1 Сырьевые материалы для производства цемента

1.1.1 Карбонатные породы. Они широко распространены в природе, что способствует развитию на их основе производства цемента. Из карбонатных пород используют известняк, мел, известняк-ракушечник, мрамор, известковый туф, мергели и др. Все эти породы содержат в основном углекислый кальцит CaCO3 . Известняки состоят из кристаллов кальцита различных размеров. Мел представляет собой рыхлую, слабо сцементированную породу с землистым илом. Качество карбонатного сырья зависит от его структуры, количества примесей, равномерности их распределения в массе сырья. Для производства цемента пригодны карбонатные породы при содержании 40-43,5 % CaО и 3,2-3,7 % MgO. Желательно, чтобы содержание Na2O и К 2О в сумме не превышало 1 %, аSO3 тАУ 1,5-1,7 %.Более благоприятны породы с постоянным химическим составом и однородной мелкокристаллической структурой. полезны примеси тонкодисперсных глин и аморфного кремнезема при равномерном их распределении в карбонатной породе. Особым видом карбонатного сырья является мергель - переходная горная порода от известняков к глинам. Мергель представляет собой природную тонкодисперсную смесь осадочного происхождения глинисто-песчаных пород(20-50%) и углекислый кальция (50-80 %). В зависимости от содержания CaCO3 мергели подразделяются на песчаные, глинистые и известковые. Наиболее ценное сырье тАУ известковый мергель, содержащий 75-80 % CaCO3 и 20-25 % глины. По химическому составу он близок к портландцементной сырьевой смеси. Такой состав сырья существенно упрощает технологию производства. Мергели, в которых содержание CaCO3 соответствует составу портландцементной сырьевой смеси, называют натуральной. От качества сырья зависят температура обжига, производительность печей и свойства конечного продукта. Чем выше плотность известняков, тем труднее идет процесс обжига. Свойства сырья влияют на выбор обжигового агрегата.

1.1.2 Глинистые породы

Глинистое сырье (глины, глинистый мергель, глинистый сланец, лесс и др.) необходимо для производства портландцемента. Глины имеют различный минералогический и гранулометрический состав даже в пределах одного месторождения. Минералогический состав глин представлен преимущественно водными алюмосиликатами и кварцем, химический состав глин характеризуется наличием трех оксидов, %: SiO2 -60-80, Al2O3 -5-20, Fe2O3- 3-15.

1.1.3 Корректирующие добавки

При особо благоприятном химическом составе сырьевых материалов портландцементная смесь требуемого состава может быть приготовлена только из двух компонентов тАУ карбонатного и глинистого. Но в большинстве слуае6в получить заданную сырьевую смесь из двух компонентов почти не удается, поэтому применяют третий и даже четвертый компоненты - корректирующие добавки, содержащие значительное количество одного из оксидов, недостающих в сырьевой смеси. В качестве железосодержащей добавки обычно используют пиритные огарки с сернокислотных заводов, реже тАУ колошниковую пыль доменных печей. В качестве глиноземистой добавки применяют богатые глиноземом маложелезистые глины, бокситы. Кремнеземистой добавкой служат кварцевые пески, опоки, трепел. Содержание оксидов в корректирующих добавках должно быть, % : для железистых Fe2O3 тАУ не менее 40; для кремнеземистых SiO2 - не менее 70;для глиноземистых Al2O3 - не менее 30. Наиболее широко используются железистые добавки. Бокситы также являются корректирующей добавкой при получении портландцементного клинкера. Боксит представляет собой гидроксид алюминия с примесями Fe2O3, SiO2, CaО, MgO и TiO2.

1.1.4 Активные минеральные добавки

К ним относятся природные или искусственные минеральные вещества, которые сами по себе вяжущими свойствами не обладают, но, будучи смешанными в тонкомолотом виде с известью, образуют при затворении водой тесто, способное после твердения на воздухе продолжать твердеть и под водой, а при смешивании с портландцементом повышают его водостойкость и антикоррозионные свойства. Введение активных минеральных добавок несколько снижает себестоимость цемента.

1.1.5 Техногенные продукты других отраслей промышленности

Наиболее широкое применение цементной промышленности нашли доменные и электротермофосфорные шлаки, топливные шлаки и золы, нефелиновый ( белитовый ) шлам, гипсосодержащие отходы. Использование шлаков на цементных заводах способствует решению проблемы обеспечения их сырьем на амортизационный срок. Нефелиновый (белитовый) шлам тАУ отход комплексной переработки апатито тАУ нефелиновых пород в глинозем, соду, поташ. Поскольку шлам прошел частичную термическую обработку, он состоит в основном из двухкальциевого силиката тАУ минерала, входящего в состав портландцементного клинкера и способного к гидравлическому твердению. Гранулированные шлаки и нефелиновый шлам близки по составу портландцементной сырьевой шихте, поэтому могут использоваться не только как активные минеральные добавки, но и как компоненты портландцементной сырьевой смеси. Так как эти материалы уже прошли тепловую обработку, не содержат СаСО3 и включают ряд минералов, близких по составу минералам цементного клинкера, то обжиг шихт с наличием в их составе нефелинового шлама и шлака требует меньшего расхода топлива. Например, при использовании нефелинового шлама производительность вращающихся печей повышается примерно на 25 %, снижаются удельные расходы топлива на обжиг клинкера, электроэнергии и мелющих тел (приблизительно на 20 %). Но молотые шлаки и нефелиновый шлам вызывают загустение сырьевых цементных шламов. Повышенное содержание щелочей в нефелиновом шламе может снизить качество цемента.

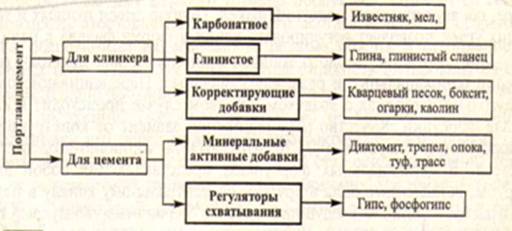

Рис.1. Сырье для производства портландцемента


2. Основные технологические процессы получения сырья

1.2.1 Добыча и транспортировка сырья

Операции по добыче и транспортировке сырья тАУ важнейшие технологические переделы производства. При производстве портландцемента доля затрат на добычу сырья составляет около 10 % общих расходов. В каждом отдельном случае способ добычи сырья должен быть тщательно обоснован, так как от этого зависят затраты и на последующие технологические операции. Выбору способа добычи предшествует анализ химического состава сырья. Добыча сырья производится открытым способом непосредственно с поверхности земли. Слой горной породы обычно закрыт слоем пустой породы, поэтому в комплекс горнодобывающих работ входит ее удаление тАУ вскрышные работы. Конечная стоимость сырья в значительной степени зависит от затрат на вскрышные работы. Их осуществляют бульдозерами, экскаваторами и тд. Твердые и плотные горные породы (известняк) разрабатывают, как правило, взрывом. Буровзрывные работы обеспечивают как отделение породы от массива, так и дробление негабаритных кусков. Особенность таких работ на карьерах заводов цемента тАУ относительно небольшие объемы ежедневной добычи и ограниченный допустимый размер кусков взорванной породы. Чаще применяют буровые машины ударно- канатного или вращательного бурения. Рыхлые и мягкие породы (мел, глина и др.) добывают без предварительной подготовки прямой экскавации одно- или многоковшовыми (роторными) экскаваторами, которые выполняют сразу две операции: отделение породы от пласта и погрузку готового сырья.

Для доставки сырья на завод обычно используют железнодорожный и автомобильный транспорт, воздушно- канатные дороги, ленточные конвейеры, гидротранспорт. Железнодорожный транспорт наиболее эффективно использовать в неглубоких карьерах с объемом перевозок сырья свыше 2 млн т/год при дальности транспортирования более 8 км. Преимущества данного вида транспорта :высокая производительность, надежность работы в любых условиях, низкий расход электроэнергии, большой срок службы подвижного состава; недостатки : высокие капитальные затраты на устройство железнодорожного пути и эксплуатационные расходы на его содержание и ремонт. Автомобильный транспорт целесообразно применять для транспортирования материалов при сложном рельефе поверхности, малых объемах перевозок и дальности транспортирования до 8 км. Мягкие, рыхлые и мелкокусковые породы доставляют на завод при расстоянии 1-6 км в благоприятных климатических условиях ленточными конвейерами. На цементных заводах с невысокой производительностью, расположенных в сильно пересеченной местности, а также на равнине при пересечении технологических путей от горных цехов автомобильными дорогами, железнодорожными путями и др. используют воздушно-канатные дороги. К их достоинствам относят независимость от рельефа местности, возможность полной автоматизации производственных процессов, малую трудоемкость обслуживания; к недостаткам тАУ невысокую производительность и большие капитальные затраты.

1.2.2 Дробление

Дробление тАУ это процесс механического измельчения твердых тел. Цель дробления тАУ уменьшения размера кусков сырья до такой степени, при которой последующий помол осуществляется с наименьшими затратами электроэнергии. Измельчение материалов производят следующими способами: раздавливанием, раскалыванием, ударом, изломом, истиранием. Для дробления материалов применяют щековые, конусные, валковые и молотковые дробилки.

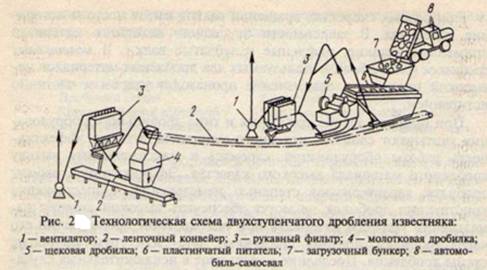

Выбор схемы дробления и типа дробильного оборудования зависит от свойств исходного сырья, мягкие породы ( мел, глина) дробят по одноступенчатой схеме в валковых дробилках до кусков размеров 200 мм. В них материал измельчают способом раздавливания между валками, вращающимися навстречу друг другу. При разных скоростях вращения валков имеет место и истирание материала. В зависимости от свойств исходного материала применяют гладкие, рифленые и зубчатые валки. Твердые породы (известняк, мрамор) дробят по двухступенчатой схеме (рис.2):1. На щековых дробилках до кусков размером 75- 200 мм. В таких дробилках используют способы раздавливания, раскалывания и частичного истирания материала. Преимущества дробилки данного типа являются простота, надежность, а также возможность переработки достаточно влажных материалов.2. На молотковых дробилках до кусков размером 8 тАУ 10 мм. На данной дробилке измельчение производят ударом и частично истиранием.

1.2.3 Тонкое измельчение материалов (помол)

Основным агрегатом для тонкого измельчения и помола портландцементных сырьевых смесей является шаровая трубная мельница, отличающаяся простотой конструкции, надежностью и удобством эксплуатации, обеспечивающая высокую степень измельчения. Чтобы предохранить барабан и днище мельницы от преждевременного износа, их футеруют продольными и торцевыми стальными или чугунными плитами. Измельчение материала в шаровой мельнице осуществляется ударами свободно падающих мелющих тел. Существенный недостаток шаровых мельниц тАУ низкая интенсивность движения мелющих тел. Так же при сухом помоле измельчаемый материал нагревается до температуры 100 тАУ 2000 С, что ведет к повышению износа бронефутеровки, мелющих тел, а также может вызвать термическое разложение измельчаемых материалов. Для успешной работы мельниц сухого помола необходимо осуществлять вентиляцию мельничного пространства ( аспирацию). Скорость воздушного потока обеспечивается вентилятором, просасывающим воздух через мельницу и последующие очистные устройства. Холодный воздух, поступающий в мельницу, охлаждает футеровку корпуса, мелющие тела и измельчаемый материал. Проходя через мельницу, он увлекает мельчайшие частицы, предотвращая их налипание на мелющие тела. Благодаря аспирации производительность мельницы повышается на 20-25 %, уменьшается пылевыделение, улучшаются санитарно-гигиенические условия труда. Диспергирование (понижение прочности на начальных стадиях) цементного клинкера осуществляется за счет применения интенсификаторов помола.

1.2.4. Мельницы самоизмельчения

Перспективное направление в развитии техники измельчения сырья тАФ применение каскадных мельниц, в которых помол материалов осуществляется без использования мелющих тел тАФ по принципу самоизмельчения. Мельница (рис. 3) представляет собой короткий полый вращающийся барабан большого диаметра, закрытый с двух сторон торцевыми стенками с полыми цапфами. Внутренняя полость барабана футерована бронеплитами с лопастями-подъемниками. Материал поступает в мельницу через цапфу 1, отбрасывается при вращении барабана к периферии на лопасти, поднимается последними и вновь падает вниз, ударяясь по пути о куски поступающего в мельницу материала и повторно о лопасти. Оптимальная степень заполнения таких мельниц материалом составляет 20..25 %. Помол в мельнице происходит за счет ударов материала о лопасти и соударения размалываемых кусков. Для усиления размалывающего действия в мельницу может быть загружено небольшое количество стальных шаров (5..6 % от внутреннего объема мельницы).

Рис. 3. Мельница сухого самоизмельчения Вл Аэрофол В»: 1 тАУ загрузочная цапфа; 2 тАУ поперечные била; 3 тАУ зубчатые выступы; 4 тАУ разгрузочный патрубок

Эффективность процесса самоизмельчения определяется максимальной крупностью кусков исходного материала, а также соотношением крупных и мелких фракций. Оптимальная крупность подаваемого в мельницу материала зависит от ее диаметра и частоты вращения. Куски известняка, подаваемого в мельницу диаметром 7 м, должны иметь размер 350 тАУ 450, мела тАУ 500 тАУ 800мм. Основные преимущества мельниц самоизмельчения состоят в простоте конструкции и обслуживания, низкой скорости вращения рабочих органов, малых удельных затратах электроэнергии на измельчение, отсутствие мелющих тел, совмещение процессов дробления и помола в одном аппарате, высокой производительности (до 500 т/ч). Мельницы самоизмельчения предназначены для сухого размола (мельница ВлАэрофолВ»). Создание такого агрегата позволило перерабатывать сырье влажностью 20 тАУ 22 % по сухому способу. Большой диаметр загрузочных цапф позволяет пропускать значительный объем горячих газов, поэтому можно использовать газы относительно невысокой температуры (отходящие газы вращающихся печей).

1.2.5 Переработка, транспортирование и хранение порошков

Свойства порошкообразных материалов. Порошкообразные материалы тАУ энергонасыщенные системы, способные к саморегулированию своих свойств и взаимодействию с внешней средой. Их активность проявляется в аутогезии и адгезии. Аутогезия тАУ это связь между соприкасающимися частицами, которая препятствует их разъединению; адгезия характеризует взаимодействие частиц с поверхностью твердых макроскопических тел (стенок трубопроводов, силосов - емкости из нержавеющей стали для хранения, и перегрузки сыпучих материалов и т.д.). Аутогезионные свойства в значительной мере обуславливает поведение порошкообразных материалов при их переработке. Аутогезионное взаимодействие порошков влечет за собой ряд осложнений в ходе технологических процессов. Усложняется выгрузка силосов (цемента, сырьевых смесей и др.) вследствие сводообразования и зависания материала на стенках. Пылеулавливающее оборудование забивается пылью, поэтому приходится усложнять его конструкцию, повышать расход энергии на очистку. Образование агломератов затрудняет получение однородной смеси при перемешивании порошков.Транспортирование порошков. Для перемещения сухих сыпучих материалов применяют различные типы транспортных систем: механический тАУ винтовые конвейеры и элеваторы и пневматический тАУ пневмокамерные и пневмовинтовые насосы, аэрожелоба. Механические транспортные системы целесообразно использовать для перемещения небольшого объема материалов на незначительные расстояния. Но сложность конструкции и обилие движущихся агрегатов осложняют работу механических транспортных систем, снижают коэффициент их использования.

В настоящее время транспортирование порошков в пределах завода осуществляют в основном пневматическим способом при помощи винтовых и камерных насосов. Основные преимущества этого способа тАУ возможность перемещения на большие расстояния, отсутствие пыли, простота и надежность эксплуатации. Аэрационный желоб (рис. 4) разделен по высоте на две части специальной воздухонепроницаемой перегородкой. Нижний лоток служит воздуховодом, куда нагнетается сжатый воздух, а в верхний лоток (транспортный) поступает порошок, насыщенный воздухом. Аэрожелоба просты по конструкции, монтажу и эксплуатации; износоустойчивы; исключают потери от распыления и обеспечивают нормальные условия работы обслуживающего персонала. Но они применимы лишь для дальности транспортирования до 40 м.


цемент сырье измельчение сухой


Гомогенизация и хранение порошкообразных материалов. Для получения однородных порошков с высокой подвижностью необходимо препятствовать образованию аутогезионных контактов и разрушать их в случае возникновения. Гомогенизация портландцементных сырьевых смесей осуществляется перемешиванием. Чем выше интенсивность перемешивания, тем меньше его длительность, меньше размеры агрегатов и больше их производительность. Перемешивание сухой шихты организовано в силосах с пневматическим перемешиванием. Предпочтительны силосы с плоским основанием, так как в них воздух распределяется более равномерно. Размеры силоса зависят от способа гомогенизации, мощности цеха, а также особенностей технологического процесса.

Сжатый воздух, подаваемый в силосы через воздухопроницаемое днище, насыщает материал и переводит его в псевдотекучее состоянии. Днище выкладывают специальными коробами, состоящими из металлического корпуса и пористой аэроплитки. Аэроплитки изготавливают из керамики, металлокерамических сплавов, текстиля и др. Проходя тонкими струями через поры в плитках, воздух попадает внутрь силоса, при движении вверх увлекает за собой частички муки. Место поднятого струей воздуха материала занимает неарированная шихта, находящаяся рядом с этой зоной. Таким образом, весь порошок, находящийся в силосе, приходит в движение и перемешивается. При перемешивании порошков в силосе расходуется много сжатого воздуха и, следовательно, электроэнергии. Недостаток силосов такого типа тАУ недостаточная степень гомогенизации при больших количествах смеси, значительная потребность в объемах сжатого воздуха.

Более эффективным и экономичным является применение двухъярусных силосов. Исходные сырьевые смеси различного состава поступают в несколько силосов верхнего яруса, а затем после уточнения состава перемешиваются в заданном соотношении в более крупных силосах нижнего яруса. Двухъярусное расположение силосов позволяет не только сократить производственные площади и расходы на строительство, но и использовать эффект гравитационного перемешивания. Когда материал выгружают из силоса верхнего яруса в силос нижнего яруса, скорость его перемещения выше в центре силоса и постепенно уменьшается в направлении к периферии, что заставляет горизонтальные слои материала разного уровня перемещаться к центру, где они одновременно извлекаются.

Аутогезионные свойства порошков особенно наглядно проявляются при хранении в силосах. Этому способствует давление вышележащих слоев материала на нижележащие и наличие в воздухе паров воды. Для ослабления аутогезионного взаимодействия порошков рекомендуется воздух, подаваемый для их перемешивания, предварительно подогревать до температуры, превышающей температуру порошка на 15 тАУ 20 0С. Это позволяет предотвратить адсорбцию влаги материалом.

Разгружают силосы пневматическим способом при помощи разгрузочных устройств, расположенных сбоку или под днищем силоса, 15-20 %которого выкладывают аэроплитками. Под них подают обезвоженный воздух под давлением. Проходя через поры в аэроплитках, воздух разрыхляет порошок и дает ему возможность стекать под уклон к разгрузочным механизмам.

1.2.6 Тепловая обработка сырья в производстве портландцемента

Физико-химические основы обжига портландцементного клинкера. Образованию портландцементного клинкера предшествует ряд физико-химических процессов, в результате которых клинкер приобретает сложные минералогический состав и микрокристаллическую структуру. Эти процессы протекают в определенных температурных границах тАФ технологических зонах печи. В основном обжиговом агрегате тАФ вращающейся печи тАФ при мокром способе производства цемента по ходу движения материала выделяют зоны: I - испарения,IIтАФподогрева и дегидратации, IIIтАФ декарбонизации, IVтАФ экзотермических реакций, VтАФ спекания, VIтАФ охлаждения. При сухом способе производства тАУ эта зона отсутствует. Подготовительные зоны I тАУ II занимают 50..60 % длины печи, зона декарбонизации тАФ 20..25, зона экзотермических реакций тАФ 7..10, зона спекания тАФ 10..15 и зона охлаждения тАФ 2..4 % длины печи. На рис. 5 показано распределение температур материла и газового потока по зонам вращающейся печи.

Рис. 5. Распределение температуры материала и газового потока по зонам вращающейся печи: 1 тАУ материал; 2 тАУ газовый поток; IтАжVI тАУ зоны печи

В зоне подогрева при температуре 200..650 В°С выгорают органические примеси и начинаются процессы дегидратации и разложения глинистого компонента. Обезвоживание и распад на оксиды водных алюмосиликатов кальция приводит к образованию ряда промежуточных соединений, заметно влияющих в дальнейшем на скорость связывания СаО.

В зоне декарбонизации при температуре 900.. 1200 0 С происходит диссоциация карбонатов кальция и магния с образованием свободных СаО и МgО. Одновременно продолжается распад глинистых минералов.В зоне экзотермических реакций при температуре 1200 тАУ 1300 0 С завершается процесс твердофазового спекания материала. В результате образуются минералы 3CaO*Al2O3 ; 4CaO*Al2O3*Fe2O3 и 2CaO*SiO2. Однако в смеси остается некоторое количество свободной извести, необходимое для насыщения двухкальциевого силиката до трехкальциевого (алита).

В зоне спекания при температуре 1300 тАУ 14500 С происходит частичное плавление материала, начинающееся в поверхностных слоях зерен, а затем постепенно распространяющееся к их центру. Время полного усвоения оксида кальция и образования алита в зоне спекания составляет 20 тАУ 30 минут.

В зоне охлаждения температура клинкера понижается с 1300 до 1100 тАУ 1000 0 С. Часть жидкой фазы при этом кристаллизуется с выделением кристаллов клинкерных минералов, а часть затвердевает в виде стекла. Границы зон во вращающейся печи достаточны условны и нестабильны. Меняя режим работы печи, можно смещать границы и протяженность зон и тем самым регулировать процесс обжига.

Аппараты для тепловой обработки. Они работают по принципу как противотока, так и прямотока. С точки зрения расходы теплоты прямоток выгоднее, чем противоток, так как в последнем случае выше температура отходящего материала и больше потери теплоты. Тем не менее, чаще применяют противоток, что связано с большей разностью температуры теплоносителя и материала в таких аппаратах и соответственно большей скоростью теплообмена, что позволяет сократить длительность обжига. Тепловыми агрегатами в производстве клинкера являются вращающиеся печи. Они представляют собой стальной барабан, который состоит из обечаек (открытый цилиндрический или конический элемент конструкции), соединенных сваркой или клепками, и имеет внутреннюю футеровку из огнеупорного материала (рис. 6). Профиль печей может быть как строго цилиндрическим, так и сложным с расширенными зонами. Расширение определенной зоны производят для увеличения продолжительности пребывания в ней обжигаемого материала. Печь, установленная под углом 3 - 40 к горизонту, вращается с частотой 0,5 тАУ 1,5 мин-1. Вращающиеся печи в основном работают по принципу противотока. Сырье поступает в печь с верхнего (холодного) конца, а со стороны нижнего (горячего) конца вдувается топливно-воздушная смесь, сгорающая на протяжении 20 - 30 м длины печи. Горячие газы, перемещаясь со скоростью 2 - 13 м/с навстречу материалу, нагревают последний до требуемой температуры. Длительность пребывания материала в печи зависит от ее частоты вращения и угла наклона, составляя, например, в печи размером 5× 185 м, 2 - 4 часа. Занятое материалом сечение во вращающихся печах составляет лишь 7 - 15 % объема, что является следствием высокого термического сопротивления движущегося слоя и объясняется как малой теплопроводностью частиц обжигаемого материала, так и слабым перемешиванием их в слое.

Рис. 6. Вращающаяся печь размером 5×185 м:

1 тАУ дымосос; 2 тАУ питатель для подачи шлама; 3 тАУ барабан; 4 тАУ привод; 5 тАУ вентилятор с форсункой для вдувания топлива; 6 тАУ колосниковый охладитель.

Факел пламени и горячие газы нагревают как поверхностный слой материала, так и футеровку печи. Футеровка, в свою очередь, отдает получаемую теплоту материалу лучеиспусканием, а также путем непосредственного контакта. При каждом обороте печи в процессе соприкосновения с газовым потоком температура поверхности футеровки повышается, а при контакте с материалом понижается. Таким образом, материал воспринимает теплоту лишь в двух случаях: либо когда соприкасается с нагретой поверхностью футеровки, либо когда находится на поверхности слоя. Производительность вращающейся печи зависит от объема внутренней части, утла наклона печи к горизонту и частоты вращения, температуры и скорости движения газов, качества сырья и ряда других факторов.

Важное преимущество вращающихся печей тАФ их технологическая универсальность, обусловленная возможностью использовать сырьевые материалы различных видов.

Теплообменные устройства.Эффективное использование теплоты во вращающихся печах возможно только при установке системы внутрипечных и запечных теплообменных устройств. Внутрипечные теплообменные устройства имеют развитую поверхность, которая либо всё время покрыта материалом, непосредственно соприкасающимся с газами, либо работает как регенератор, воспринимаю теплоту от газов и передавая ее материалу. Эти устройства увеличивают поверхность теплообмена между газами и материалами также потому, что, уменьшая скорость движения материала, повышают коэффициент заполнения печи. В результате установки внутрипечных теплообменных устройств кроме основной задачи тАУ снижения расходов теплоты тАУ можно решить и ряд других задач: интенсифицировать процесс перемешивания, снизить пылевынос. Это позволяет улучшить работу печи и повысить её производительность.

В России для обжига сухих сырьевых смесей в основном используют печи с циклонными теплообменниками. В основу их конструкции положен принцип теплообмена между отходящими газами и сырьевой мукой во взвешенном состоянии (рис. 7).

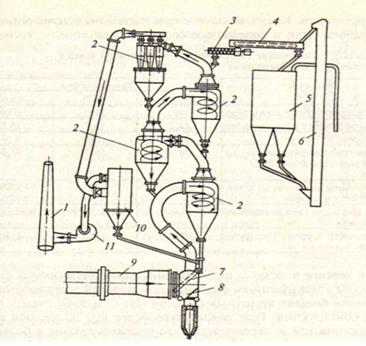

Рис. 7. Схема циклонных теплообменников к вращающейся печи:

1 тАУ дымовая труба; 2 тАУ циклонные теплообменники; 3 тАУ винтовой питатель; 4 тАУ скребковый конвейер; 5 тАУ расходный бункер сырьевой муки; 6 тАУ ковшовый элеватор; 7 тАУ течка; 8 тАУ переходная головка; 9 тАУ вращающаяся печь; 10 тАУ пылеуловители; 11 тАУ дымосос.

Уменьшение размера частиц обжигаемого материала, значительное увеличение его поверхности и максимальное использование этой поверхности для контакта с теплоносителем интенсифицируют теплообмен. Сырьевая мука в системе циклонных теплообменников движется навстречу отходящих из вращающейся печи газов температурой 900 тАУ 11000С. Средняя скорость движения газов в газоходах составляет 15 тАУ 20 м/с, что значительно выше скорости движения частиц сырьевой муки. Поэтому поступающая в газоход между верхними I и II ступенями циклонов сырьевая мука увлекается потоком газов в циклонный теплообменник I ступени. Поскольку диаметр циклона намного больше диаметра газохода, скорость газового потока резко снижается, и частицы выпадают из него. Осевший в циклоне материал через затвор тАУ мигалку поступает в газоход, соединяющий II и III ступени, а из него выносится газами в циклон II ступени. В дальнейшем материал движется в газоходах и циклонах III и IV ступеней. Таким образом, сырьевая мука опускается вниз, проходя последовательно циклоны и газоходы всех ступеней, начиная относительно холодной (I) и кончая горячей (IV). При этом процесс теплообмена на 80 % осуществляется в газоходах и только 20 % приходится на долю циклонов.

Время пребывания сырьевой муки в циклонных теплообменниках не превышает 25..30 с. Несмотря на это, сырьевая мука не только успевает нагреться до температуры 700..800 В°С, но полностью дегидратируется и на 25..35 % декарбонизируется.

Недостатки печей этого типа тАФ высокий расход электроэнергии и относительно низкая стойкость футеровки. Кроме того, они чувствительны к изменению режима работы печи и колебаниям состава сырья. После прохождения циклонных теплообменников сырьевая мука температурой 720 - 750 В°С поступает в декарбонизатор - аппарат для удаления из воды свободной угольной кислоты путём продувания этой воды воздухом (рис. 8). Частицы сырьевой муки и растленное топливо диспергируются и перемешиваются. Теплота, выделяющаяся при сгорании топлива, передается частицам сырьевой муки, которые нагреваются до 920 - 970 В°С. Материал в системе циклонный теплообменник тАФ декарбонизатор находится лишь 70 - 75 с и за это время декарбонизируется на 85 - 95 %. Установка декарбонизатора позволяет повысить съем клинкера с 1 м3 внутреннего объема печи в 2,5 - 3 раза. Кроме того, в декарбонизаторе можно сжигать низкокачественное топливо и бытовые отходы. Размеры установки невелики, и она может использоваться не только при строительстве новых заводов, но и при модернизации действующих печей. Эксплуатируемые в России печи с циклонными теплообменниками и декарбонизаторами размером 4,5 х 80 м имеют производительность 3000 т/сутки при удельном расходе теплоты 3,46 МДж/кг клинкера.

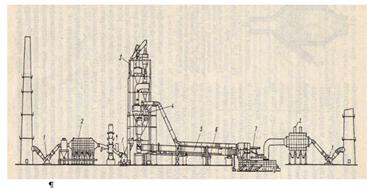

Рис. 8. Вращающаяся печь с циклонным теплообменником и декарбонизатолром:

1 тАУ дымосос; 2 тАУ электрофильтр; 3 тАУ циклонный теплообменник; 4 тАУ декарбонизатор;5 тАУ вращающаяся печь 4,5 × 80 м; 6 тАУ установка контроля температуры корпуса; 7 тАУ колосниковый холодильник; 8 тАУ установка для олаждения и увлажнения отходящих печных газов.

Футеровка печи. Для защиты корпуса от воздействия высокой температуры печи изнутри футеруют огнеупорными материалами, выполняющими одновременно роль изоляции, предотвращающей чрезмерные потери теплоты в окружающую среду. Футеровка должна иметь определенные свойства: химическую устойчивость к обжигаемому материалу, огнеупорность, термостойкость, теплопроводность, механическую прочность, сопротивление истиранию, упругость. Так как футеровки различных зон печи работают а неодинаковых температурных условиях, то их выкладывают из различных огнеупоров. В особо тяжелых условиях находится футеровка зоны спекания тАУ наиболее высокотемпературной зоны вращающейся печи. Наиболее совершенный вид огнеупора для такой зоны является периклазохромитовые кирпичи с пониженным содержанием хромита. Средняя стойкость в цементной промышленности данной футеровки составляет около 230 суток.

Срок службы футеровки увеличивают рядом технологических приемов: строгое соблюдение режима обжига клинкера; равномерное питание сыреем и топливом; постоянство химического состава, тонкости помола и влажности сырья; постоянство состава, влажности и тонкости помола твердого топлива. Эти факторы обеспечивают стабильность режима работы печи, уменьшают колебания температуры в футеровке и деформации корпуса.

Главное условие надежной эксплуатации футеровки тАУ создание и сохранение защитного слоя обмазки на её рабочей поверхности. Клинкерный расплав взаимодействует с материалом футеровки, налипает на неё, образуя слой обмазки толщиной до 200 мм. Процесс образования обмазки и её свойства зависят от температуры плавления, количества и состава жидкой фазы и режима работы печи. Обмазка предохраняет футеровку от разрушения, снижая температуру поверхности кирпича и уменьшая возникающие в нем напряжения, защищает кирпич от колебаний температуры внутри печи, а также от химического и механического воздействия обжигаемого материала.

Интенсификация процессов обжига.

Печные агрегаты тАУ самое энергоемкое оборудование. В производстве цемента на их долю приходится около 80 % затрат тепловой и электрической энергии. Добиваясь снижения этих затрат, конструкции печей непрерывно совершенствуют, изыскиваю пути интенсификации процессов обжига. Проблема интенсификации работы вращающихся печей включает в основном две задачи: изыскание наиболее рациональных приемов снижения удельного расхода теплоты на обжиг клинкера и повышение тепловой мощности печи. На производительность печи влияет целый ряд факторов. Во- первых, факторы, которые приводят к изменению удельного расхода теплоты на обжиг клинкера: состав и ст
