Обзор методов графического представления моделей в экономике и управлении

Графический технический анализ тАУ это анализ различных рыночных графических моделей, образующихся определенными закономерностями движения цен на графиках, с целью определить вероятность продолжения или смены существующего тренда.

Различают два вида графических моделей:

1) Модели разворота тенденции тАУ образующиеся на графиках модели, которые при выполнении определенных условий могут предвосхищать смену существующего тренда. К ним относятся такие модели как ВлГолова и плечиВ», ВлДвойная вершинаВ», ВлДвойное основаниеВ», ВлТройная вершинаВ», ВлТройное основаниеВ» и другие.

2) Модели продолжения тенденции тАУ образующиеся на графиках модели, которые при выполнении определенных условий позволяют утверждать, что существует вероятность продолжения текущей тенденции. Если тенденция развивалась слишком быстро и временно вступила в состояние перекупленности или перепроданности, то в такой ситуации после промежуточной коррекции тренд продолжит свое развитие в прежнем направлении. В этой группе выделяют такие модели как ВлТреугольникиВ», ВлФлагиВ», ВлВымпелыВ» и некоторые другие.

Также одним из различий между моделями перелома и моделями продолжения тенденции является продолжительность их формирования. На построение первых, показывающих кардинальные изменения в динамике цен, обычно уходит больше времени. Модели продолжения тенденции менее продолжительны, и их правомерно было бы назвать краткосрочными или промежуточными.

Каждой модели свойственен свой собственный специфический механизм образования и определенная геометрическая форма. Динамика объема сделок является подтверждающим фактором существования определенной модели.

Все графические модели находят объяснение с точки зрения психологии участников рынка. Несмотря на кажущуюся простоту данного метода, он является одним из основных приемов технического аналитика и по эффективности применения показывает хорошие результаты. Крупный недостаток этого метода состоит в том, что он довольно субъективен.

Модели разворота подразделяются на модели основания и модели вершины в зависимости от условий, в которых они формируются. Если модель разворота появляется в условиях нисходящей тенденции (т.е. в основании рынка), то ее называют моделью основания, а если модель формируется при восходящей тенденции (на вершине рынка), то ее называют моделью вершины.

Положения, общие для всех ценовых моделей перелома:

* Предпосылкой для возникновения любой модели перелома является существование предшествующей тенденции;

* Первым сигналом грядущего перелома в существующей тенденции часто может быть прорыв важной линии тренда;

* Чем крупнее модель, тем значительнее будет последующее движение рынка;

* Модели вершины, как правило, короче по времени и более изменчивы, чем модели основания;

* Модели основания, как правило, характеризуются меньшим разбросом цен, и для их построения требуется большее количество времени;

* Обычно объем торговли играет более важную роль при переломе нисходящей тенденции.

Модель ВлГолова и плечиВ»

Это самая известная и самая надежная из всех моделей перелома.

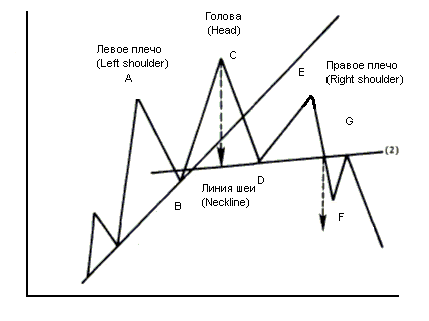

Модель вершины формируется в ситуации, когда при основной восходящей тенденции последовательно возрастающие пики и спады постепенно начинают затухать. В результате на какое-то время в динамике тенденции к повышению наступает период застоя, когда спрос и предложение практически уравновешены. После завершения этой фазы уровень поддержки оказывается прорванным, и начинается понижательная тенденция.

Левое и правое ВлплечиВ» (А и Е) находятся примерно на одной высоте. ВлГоловаВ» (С) выше, чем каждое из ВлплечВ». При этом каждый последующий пик сопровождается снижением объема торговли.

Модель считается завершенной, когда цена закрытия фиксируется ниже линии ВлшеиВ» (линия 2), проходящую через точки двух последних спадов. Как правило, у моделей вершины эта линия направлена под небольшим углом вверх (иногда она расположена горизонтально, а в редких случаях наклонена вниз). Определяющим фактором в завершении модели ВлГолова и плечиВ» является решительный прорыв линии ВлшеиВ» ценой закрытия. К этому моменту рынок прорывает линию тренда, проходящую через точки спадов В и D, опускается ниже уровня поддержки (точка D) и теперь удовлетворяет всем требованиям к тенденции на понижение, так как представляет собой ряд последовательно убывающих пиков и спадов. Эту тенденцию образуют последовательно понижающиеся максимумы и минимумы, представленные на графике точками С, D, Е и F.

Объем торговли должен увеличиваться при прорыве линии ВлшеиВ». Однако это в меньшей степени относится к моделям вершины: на ранней стадии развития нисходящей тенденции падение цен не обязательно должно сопровождаться ростом объема.

Минимальный ценовой ориентир равен вертикальному расстоянию от ВлголовыВ» до линии ВлшеиВ», отложенному вниз от точки прорыва линии шеи. При последующем подъеме возможен возврат до уровня линии ВлшеиВ», но ценам не удается пересечь ее.

Как правило, вскоре после завершения модели происходит возвратный ход, представляющий собой кратковременный всплеск цен до уровня линии ВлшеиВ» или предыдущего спада D (точка G), которые теперь стали уровнями сопротивления.

Модель ВлГолова и плечиВ» для основания рынка или перевернутая модель ВлГолова и плечиВ» представляет собой зеркальное отображение рассмотренной выше модели. В этом случае формируется фигура с тремя ярко выраженными спадами, при этом ВлголоваВ» несколько ниже, чем каждое из ВлплечВ». Если линия ВлшеиВ» оказалась прорвана ценой закрытия, то модель может считаться завершенной. Определение ценовых ориентиров производится по тем же принципам, что и для модели вершины. Незначительным отличием, пожалуй, является то, что вероятность возвратного хода цен к линии ВлшеиВ» после ВлбычьегоВ» прорыва из модели основания выше, чем на вершине.

Серьезное отличие между этими двумя моделями заключается в динамике объема торговли. В целом, объем играет гораздо более важную роль в определении и завершении модели ВлГолова и плечиВ» в основании рынка, чем на вершине.

1. Диаграмма Парето

В деятельности фирм, предприятий постоянно возникают всевозможные проблемы, решению которых может способствовать использование диаграммы Парето: трудности с оборотом кредитных сумм, с освоением новых правил принятия заказов: появление брака, неполадок оборудования: удлинение времени от выпуска партии изделий до ее сьыта: наличие на складах продукции, лежащей Влмертвым грузомВ»: поступление рекламаций, количество которых не уменьшается невзирая на старания повысить качество: задержка сроков поставок исходного сырья и материалов и т.д.

Диаграмма Парето используется и в противоположном случае, когда положительный опыт отдельных цехов и подразделений хотят внедрить на всем предприятии. С помощью диаграммы Парето выявляют основные причины успехов и широко пропагандируют эффектные методы работы.

При использовании диаграммы Парето для контроля важнейших факторов наиболее распространенным методом анализа является так называемый АВС-анализ. Допустим, на складе находится большое число деталей тАУ 1 000, 3 000 и более. Проводить контроль всех деталей одинаково, без всякого различия, очевидно, неэффективно. Если же эти детали разделить на группы, допустим, по их стоимости, то на долю группы наиболее дорогих деталей, составляющих 20тАУ30% от общего числа хранящихся на складе деталей, придется 70тАУ80% от общей стоимости всех деталей, а на долю группы самых дешевых деталей, составляющей 40тАУ50% от всего количества деталей, придется всего 5тАУ10% от общей стоимости.

Назовем первую группу тАУ группой А, вторую тАУ группой С. Промежуточную группу, стоимость которой составляет 20тАУ30% от общей стоимости, назовем группой В. Теперь ясно, что контроль деталей на складе будет эффективным в том случае, если контроль деталей группы А будет самым жестким, а контроль деталей группы В-упрощенным.

Такой анализ широко применяется для контроля складов, клиентуры, денежных сумм, связанных со сбытом, и т.д.

Диаграмма Парето для решения таких проблем, как появление брака, неполадки оборудования, контроль деталей на складах и т.д., строится в виде столбчатого графика. Диаграмма составляется не в одном варианте. Рекомендуется составлять несколько вспомогательных диаграмм, входящих в состав группы А, с тем чтобы, последовательно анализируя их, в конечном итоге составить отдельную диаграмму Парето для конкретных явлений недоброкачественности.

На рисунке изображена диаграмма Парето при производстве ламп накаливания. Из диаграммы видно, что наиболее часто встречающийся брак тАУ разбита колба лампы (45%), возможно это происходит из-за неаккуратного обращения с лампами.

Диаграмму Парето целесообразно применять вместе с причинно-следственной диаграммой. Чтобы решить очень серьезную проблему, связанную с низким качеством изделия, необходимо уяснить сущность явления по каждому конкретному виду дефекта.

В подобной ситуации собирают по возможности большее число заинтересованных лиц и начинают всесторонне изучать коренную причину недоброкачественности (от мелкой причины до конечной). В результате останавливаются на четырех-пяти причинах, требующих первоочередного внимания.

После проведения корректирующих мероприятий диаграмму Парето можно вновь построить для изменившихся в результате коррекции условий и проверить эффективность проведенных улучшений.

В сложной экономической жизни фирмы (предприятия) проблемы могут возникнуть в любой момент в любом подразделении. Анализ этих проблем всегда целесообразно начинать с составления диаграммы Парето. С их помощью можно анализировать широкий круг проблем, относящихся практически к любой сфере деятельности на фирме.

Финансовая сфера: анализ себестоимости изделий отдельно по видам изделий; анализ сбыта; анализ соотношения затрат на деятельность по контролю по факторам контроля; анализ прибыли отдельно по видам изделий; анализ процента прибыли и т.д.

Сфера сбыта: анализ прогноза потребителей отдельно по видам изделий; анализ выручки от продажи изделий отдельно по продавцам и по материалам; анализ случаев получения рекламаций отдельно по содержанию рекламаций и анализ суммы потерь от рекламаций; анализ числа возвращенных изделий отдельно по видам изделий; анализ выручки отдельно по сумме выручки, отдельно по видам изделий и т.д.

Сфера материально-технического снабжения: анализ числа случаев специального отбора по видам сырья и материалов; анализ числа дней задержки поставок отдельно по видам сырья и материалов; анализ денежных потерь в результате бесполезной задержки на складах отдельно по видам сырья и материалов и т.д.

Сфера производства: анализ числа переделок отдельно по рабочим участкам; анализ числа неполадок отдельно по станкам; анализ качества отдельно по условиям рабочих операций; анализ процента брака отдельно по дням недели; анализ случаев остановки процесса отдельно по процессам; анализ случаев поломок отдельно по рабочим участкам и т.д.

Сфера делопроизводства: анализ числа предложений отдельно по сотрудникам (по кружкам качества); анализ числа дней обработки документов отдельно по предложениям; анализ числа ошибок в накладных отдельно по видам накладных; анализ процентов выполнения плана отдельно по подразделениям и т.д.

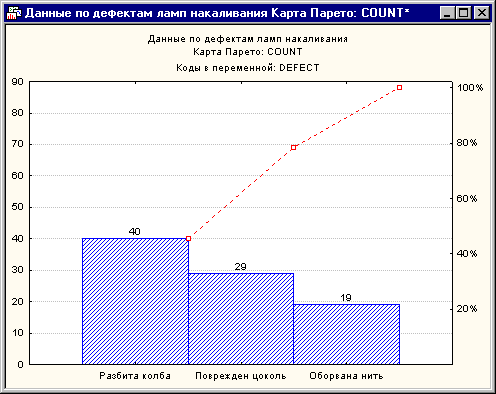

Рисунок Диаграмма Парето на производстве ламп накаливания

2. Причинно-следственная диаграмма (Диаграмма Исикава)

Служит для графического изображения взаимосвязи показателя качества продукции со всеми возможными причинами.

Причинно-следственная диаграмма или диаграмма Исикавы является графическим изображением, которое в сжатой форме и логической последовательности распределяет причины.

Основная цель диаграммы тАУ выявить влияние причин на всех уровнях технологического процесса. Главным достоинством ее, является то, что она дает наглядное представление не только о тех факторах, которые влияют на изучаемый объект, но и о причинно-следственных связях этих факторов (что особенно важно).

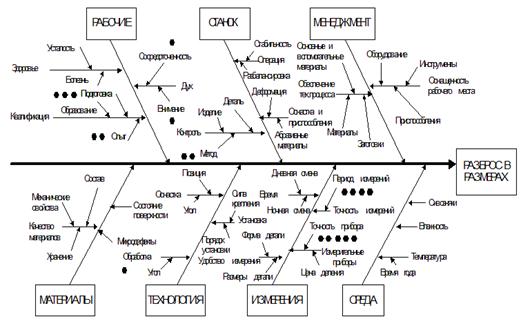

Эту диаграмму из-за ее формы часто называют Влрыбьей костьюВ» или Влрыбьим скелетомВ». Схема представляет собой графическое упорядочение факторов, влияющих на объект анализа.

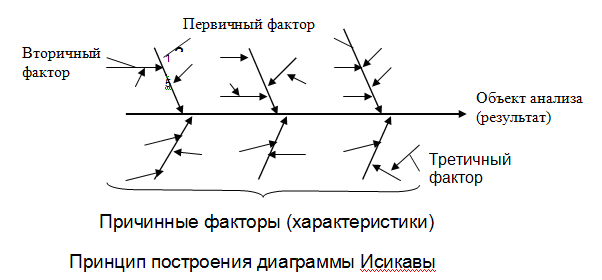

При вычерчивании схемы Исикавы следует выбрать один показатель качества или одно из следствий, которые необходимо проконтролировать, и поместить его справа в конце горизонтальной линии. Основные группы причин распределяются тогда как рыбий скелет, отдельные причины стрелками указывают на основную причину (подводят большие первичные стрелки, обозначающие главные факторы, влияющие на объект анализа).

Далее к каждой первичной стрелке необходимо подвести стрелки второго порядка, к которым, в свою очередь подводят стрелки третьего порядка и т.д. до тех пор, пока на диаграмму не будут нанесены все стрелки, обозначающие факторы, оказывающие заметное влияние на объект анализа в конкретной ситуации. Каждая из стрелок, нанесенная на схему, должна представлять собой в зависимости от ее положения либо причину, либо следствие: предыдущая стрелка по отношению к последующей всегда выступает как причина, а последующая как следствие. В каждую границу факторов включаются конкретные причины, которые можно проконтролировать и принять мероприятия по их устранению. Принцип построения схемы Исикавы показан на рисунке.

При рассмотрении схемы на уровне первичных стрелок факторов во многих реальных ситуациях можно воспользоваться предложенным самим Исикавой правилом Влшести МВ» (правило расширено). Оно состоит в том, что в общем случае существуют следующие шесть возможных причин тех или иных результатов: материал (material), оборудование (machine), измерение (measurement), метод (method), люди (man), менеджмент (management). Все эти слова по-английски начинаются с буквы ВлМВ», откуда и пошло название данного правила. Разумеется, могут быть и другие факторы, более точно характеризующие объект анализа. Главное тАУ необходимо обеспечить правильную соподчиненность и взаимозависимость факторов, а также четкое оформление схемы, чтобы она хорошо смотрелась и легко читалась. Поэтому, независимо от наклона каждого фактора, его наименование всегда располагают в горизонтальном положении, параллельно центральной оси.

При построении диаграммы причин и результатов причины лучше объединять, рассматривая их в последовательности: от Влмелких костейВ» к ВлсреднимВ» и от ВлсреднихВ» к ВлбольшимВ». С помощью схемы Исикавы можно не только определить состав и взаимозависимость факторов, влияющих на объект анализа, но и выявить относительную значимость этих факторов. После завершения построения диаграммы следующий шаг тАУ распределение факторов по степени их важности. Не обязательно все факторы, включенные в диаграмму, будут оказывать сильное влияние на показатель качества.

Диаграмма Исикавы составляется группой или по методу мозгового штурма. С помощью схемы Исикавы необходимо выявить относительную значимость факторов, влияющих на объект анализа: каждому участнику группы, независимо от других членов, необходимо из полного состава факторов, указанных в схеме отобрать те, которые, по его мнению, оказывают наибольшее влияние на объект анализа в данной конкретной ситуации. Оценку можно производить путем раздачи баллов. В число таких факторов не должны включаться первичные стрелки-факторы и те стрелки-факторы второго порядка, к которым присоединено несколько стрелок-факторов третьего порядка.

Затем следует провести совместное обсуждение мнений участников анализа. В случае расхождения мнений относительно факторов, проводится второй тур определения значимости факторов, в ходе которого каждый член группы качества вновь, независимо от других, устанавливает на личном экземпляре схемы наиболее значимые факторы. Внимание необходимо сконцентрировать на тех стрелках-факторах, которые в конечном итоге получили наибольшее количество отметок.

Для исследования причин явления допустимо использовать и третьих лиц, не имеющих непосредственного отношения к работе, так как у них может оказаться неожиданный подход к выявлению и анализу причин, которого могут не заметить лица, привлеченные к данной рабочей обстановке.

При составлении причинно-следственной диаграммы последней стрелкой среди причин обязательно следует обозначить и ВлпрочиеВ», так как всегда могут остаться неучтенные факторы.

Обычно приемлемая точность результатов достигается после третьего тура анализа. Работа по определению значимости факторов может быть организована следующим образом. Вычерчивается разработанная схема. Все члены группы анализа, не зависимо друг от друга, отмечают на имеющихся у них копиях этой схемы три наиболее значимых, по их мнению, фактора. Затем каждый член группы подходит к общей схеме и отмечает на ней ВлсвоиВ» факторы проставляя баллы на диаграмме Исикавы. В конечном итоге после того, как все члены группы отметят свои варианты, на схеме выявится тАУ по наибольшему числу баллов на стрелках тАУ три наиболее значимых, с точки зрения всех членов группы, фактора. На рисунке 6.3 показан результат определения группой из пяти членов относительной значимости факторов, вызывающих несоответствие стандарту разброса в размерах изделия. Из диаграммы следует, что наиболее значимыми (в соответствии с числом баллов на стрелках-факторах) являются: точность прибора (5 баллов), период измерений (4 балла) и подготовка рабочего (3 балла).

На диаграмму необходимо нанести всю информацию: ее название, наименование изделия, процесса или группы процессов, имена участников процесса и т.д. Пример оформления диаграммы Исикавы представлен на рисунке 6.3. Необходимо на каждый показатель качества строить свою диаграмму причин и результатов. Попытка включить все в одну диаграмму приведет к тому, что она окажется большой и сложной, практически бесполезной, что только затрудняет процесс принятия решений.

Формулировка показателя качества должна быть краткой и четкой, иначе если показатель будет сформулирован не конкретно, то будет построена диаграмма, основанная на общих соображениях. Такая диаграмма не даст результатов при решении конкретных проблем.

Диаграмма причин и результатов должна постоянно совершенствоваться в процессе работы с ней. При анализе причин часто приходится пользоваться другими статистическими методами и, прежде всего тАУ методом расслоения. Полезно использовать для решения проблем диаграмму Парето в сочетании с причинно-следственной диаграммой.

Схема Исикавы должна служить основой для составления плана взаимоувязанных мероприятий, обеспечивающих комплексное решение поставленной при анализе задачи.

3. Графики

Окно графиков служит для оперативного и наглядного представления изменения цены в ходе торгов по определенным финансовым инструментам, а также для технического анализа ситуации на исследуемых рынках. Рыночные данные поступают в систему в он-лайн режиме, что позволяет наблюдать самые последние изменения рыночных котировок.

Основными элементами окна являются: пространство графиков (посередине), полоса прокрутки и кнопки панель управления (вверху), пиктограммы настройки свойств графика (вверху пространства графиков) и стока статуса (внизу).

График изменения значения котировок финансового инструмента (валютной пары) может быть представлен любым из перечисленных типов:

тАУ график баров

тАУ график в виде японских свеч

тАУ линейный график

тАУ линейно-точечный график

тАУ закрашенный график

тАУ график в виде гистограммы

тАУ точечный график

Внешний вид окна графиков представлен на рис.

Строка статуса окна графиков

Строка статуса располагается в нижней части окна графиков (рис 1.1). На ней располагается: тАУ текст статуса, показывающий значения текущей котировки, расположенной вточке, указанной стилем.

Панель управления располагается в верхней части окна графиков (рис 1.1). На ней располагаеются:

тАУ элемент управления ВлпрокруткаВ», используемый для скроллинга графика в окне по оси абсцисс.

тАУ кнопка увеличения масштаба (удаления графика)

тАУ кнопка уменьшения масштаба (приближения графика)

тАУ кнопка переключения между режимами авто масштабирования и ручного масштабирования

тАУ кнопка, масштабирующая весь график в окно

тАУ кнопка вызова контекстного меню графика.

Настройка вида окна графика

Для изменения визуальных свойств и других параметров графиков используются пиктограммы, расположенные в верхней части окна.

Для вызова свойств окна, например, необходимо выбрать пиктограмму Влсвойства окнаВ», нажав стилом на левый верхний угол графика, как показано на рис.

Контекстное меню для настройки вида окна

Показанное на рис. окно настройки свойств позволяет установить визуальные параметры графика. Такие как шрифт, цвет фона (возможна градиентная заливка), параметры координатной сетки и пр. Аналогичным образом изменяются настройки любого окна графика.

Контекстное меню

Для выполнения различных действий, связанных с графиком, служит контекстное меню окна графиков, которое вызывается нажатием соответствующей кнопки ВлрешеткаВ», расположенной в правом нижнем углу.

Контекстное меню окна графиков

Контекстное меню включает:

тАУ выбор типа финансового инструмента (подпункт ВлИнструментВ»)

тАУ выбор типа графика (подпункт ВлВид графикаВ»)

тАУ выбор временного периода формирования графика (подпункт ВлПериодВ»)

тАУ добавление / удаление графических инструментов (подпункт ВлЛинииВ»)

тАУ добавление / удаление индикаторов (подпункт ВлИндикаторыВ»)

тАУ загрузку, сохранение, экспорт и импорт данных и настроек окна графиков (подпункт ВлЗагрузка/сохранениеВ»)

тАУ управление внешним видом окна (подпункт ВлВидВ»)

тАУ меню обновление графика (подпункт ВлОбновитьВ»)

тАУ меню настройки свойств графика (подпункт ВлСвойстваВ»)

Выбор типа финансового инструмента позволяет выбрать отображаемый на графике финансовый инструмент (например, EUR/USD, NASD100 и т.п.). Выбор типа графика позволяет настроить тип графика (бар, свечи и т.п., см. п. ВлТипы графиковВ»). Выбор временного периода позволяет настроить отображаемый на графике период (минутный, дневной и т.п., см. п. ВлТипы временных периодовВ»). Пункт добавление / удаление графических инструментов позволяет добавить (либо удалить) на график различные инструменты, используемые для графического анализа (линии, дуги Фибоначчи и пр., см. п. ВлГрафические инструментыВ»). Пункт добавление / удаление индикаторов позволяет добавить на график (либо удалить) различные индикаторы, используемые для графического анализа (среднее скользящее, индикатор Ишимоку и пр., см. п. ВлИндикаторыВ»).Пункт ВлВидВ» включает в себя такие подпункты:

тАУ ВлПериодыВ», позволяет изменить временной диапазон графика, загрузив с сервера дополнительную историю. После выбора этого пункта меню откроется диалоговое окно, позволяющее изменить количество загружаемых с сервера данных.

тАУ ВлОбъемыВ», управляет видимостью объемов торгов на ценовом графике.

тАУ ВлАлертыВ» (или информационные сигналы), управляет видимостью заданных в системе информационных сигналов (см. окно ВлAlertsВ»). На ценовом графике, информационные сигналы отображаются горизонтальной линией соответствующего уровня.

тАУ ВлОтступ справаВ», позволяет установить отступ, задаваемый пользователем в периодах времени графика и позволяющий анализировать будущее состояние рынка по выбранному финансовому инструменту.

тАУ ВлНули: показывать / приравнивать пред. закрытиюВ», позволяет отображать на графике нулевые котировки (если таковые имеются), либо приравнивать их к значениям, равными ценам предыдущего ненулевого закрытия.

тАУ ВлИсторияВ», при выборе этого пункта откроется окно с историей (в форме таблицы) по выбранному финансовому инструменту и соответствующему временному периоду.

тАУ ВлПомощьВ», вызывает справку по окну графиков.

тАУ ВлЗакрытьВ», закрывает окно графиков.

Индикаторы

Индикаторы тАУ это дополнительные графики, представляющие вспомогательные функции, рассчитанные на основе графика цены и являющиеся частью (компьютерный анализ) технического анализа. На основе элементов компьютерного анализа разрабатывают Механические Торговые Системы (МТС), предназначенные для формирования торговых сигналов.

В системе доступны следующие индикаторы:

тАУ Аллигатор (Alligator)

тАУ Болинжер (Bollinger)

тАУ Конверты (Envelope)

тАУ Ишимоку (Ichimoku)

тАУ Кельтера канал (Kelter channel)

тАУ Индикатор линейной регрессии (LRI)

тАУ Скользящее среднее (MA)

тАУ Адаптивное скользящее среднее (AMA)

тАУ Ценовой канал (Price channel)

тАУ Параболическая система (pSAR)

тАУ Средний индекс направления движения (ADX)

тАУ Истинный диапазон (Average true range)

тАУ Aroon

тАУ Товарный индекс (CCI)

тАУ Индикатор ценовых моментов (CMO)

тАУ Схождение-расхождение скользящих средних (MACD)

тАУ Индикатор момента (Momentum)

тАУ Ценовой осциллятор (PO)

тАУ QStick

тАУ Индикатор скорости изменения (ROC)

тАУ Индекс относительной силы (RSI)

тАУ Стохастический осциллятор

тАУ Индекс положительного объема

Индикаторы отображаются либо на самом ценовом графике, в виде дополнительных графических функции, либо на графике, расположенным под ценовым, если пределы его изменения не совпадают по масштабу со значениями выбранного финансового инструмента. Пользователь может изменять параметры построения индикатора и его внешний (графический) вид представления.

Параметры, определяющие представление внешнего вида индикатора, настраивается на закладке ВлВидВ» окна свойств индикатора (см. рис.)

4. Карты сравнения плановых и фактических показателей

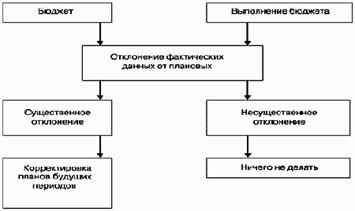

Сравнение показателей осуществляется для выявления отклонений фактических показателей от плановых, для выявления сдвигов в работе предприятия. В сравнении с прошлым периодом, для выявления лучших предприятий за анализируемый период и других целей.

Сопоставимость сравниваемых показателей.

Сущность данного приема заключается в том, что сравниваемые показатели должны быть сопоставлены по ряду признаков: объему, характеру деятельности, периодам работы, единицам измерения. При этом необходимо осуществлять пересчет показателей для их сопоставимости.

Метод исчисления разниц и метод цепных подстановок.

Эти два важнейших метода АХД применяются для определения влияния факторов на отклонение фактических показателей от плана. При пользовании данными методами анализируемых показателей необходимо представить как произведение ряда сомножителейтАУэто фактор, влияющий на совокупность показателей.

Для определения влияния факторов на совокупность показателей в полученное произведение подставляем его разницу между фактическими и плановыми показателями.

Полученное произведение показывает размер влияния данного фактора на отклонение фактической совокупности показателей плана. Сначала подставляют количественные показатели, а затем качественные. Те факторы, которые повлияли отрицательно на совокупность показателей, является резервом его улучшения при условии устранения его отрицательного влияния.

Прием цепных подстановок применяется для расчетов величины влияния факторов в общем комплексе их воздействия на уровень совокупного финансового показателя. Сущность приёмов ценных подстановок состоит в том, что, последовательно заменяя каждый отчётный показатель базисным, все остальные показатели рассматриваются при этом как неизменные. Такая замена позволяет определить степень влияния каждого фактора на совокупный финансовый показатель.

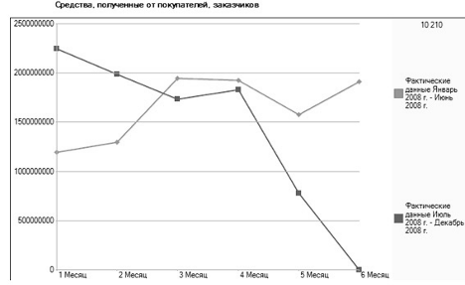

сравнение плановых и фактических показателей оборотов денег.

Отчет по сравнению плановых и фактических данных

5. Гистограмма

Гистограмма позволяет оценить состояние качества. Гистограмма представляет собой столбчатый график, построенный по полученным за определенный период (час, неделю, месяц) данным, которые разбиваются на несколько интервалов. Число данных, попавших в каждый из интервалов (частота), выражается высотой столбика.

Гистограмма применяется главным образом для анализа значений измеренных параметров, но может использоваться и для расчетных значений. Благодаря простоте и наглядности гистограммы нашли применение в различных областях:

тАУ для анализа сроков получения заказа (за контрольный норматив принимается срок поставки согласно договору);

тАУ для анализа времени реагирования группы обслуживания от момента получения заявки от клиента, времени обработки рекламации от момента ее получения и т.д.;

тАУ для анализа значений показателей качества, таких как размеры, масса, механические характеристики, химический состав, выход продукции и т.д. при контроле готовой продукции, при приемочном контроле, при контроле процесса в самых разных сферах деятельности;

тАУ для анализа чистого времени операций, времени износа режущей поверхности и т.д.;

тАУ для анализа числа бракованных изделий, числа дефектов, числа поломок и т.д.

Полученная в результате анализа гистограммы информация может быть легко использована для построения и исследования причинно-следственной диаграммы, что повысит обоснованность мер, намеченных для улучшения процесса.

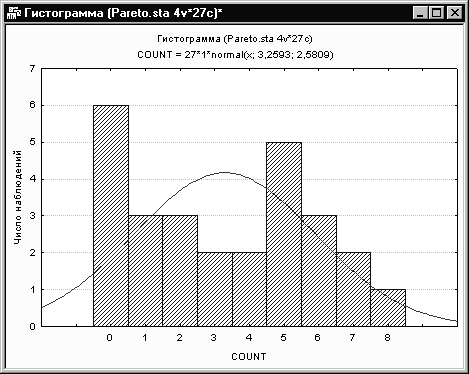

Рисунок Гистограмма

6. Диаграмма разброса

Применяется в производстве и на различных стадиях жизненного цикла продукции для выяснения зависимости между показателями качества и основными факторами производства. Метод ВлДиаграмма разбросаВ» тАУ один из инструментов статистического контроля качества.

Японский союз ученых и инженеров в 1979 г. включил диаграмму разброса в состав семи методов контроля качества.

Цель метода

Выяснение существования зависимости и выявление характера связи между двумя различными параметрами процесса.

Диаграмма разброса тАУ инструмент, позволяющий определить вид и тесноту связи между парами соответствующих переменных. Эти две переменные могут относиться к:

характеристике качества и влияющему на нее фактору;

двум различным характеристикам качества;

двум факторам, влияющим на одну характеристику качества.

При наличии корреляционной зависимости между двумя факторами значительно облегчается контроль процесса с технологической, временной и экономической точек зрения.

Диаграмма разброса в процессе контроля качества используется также для выявления причинно-следственных связей показателей качества и влияющих факторов.

Для выяснения влияния одной переменной на другую следует собрать необходимые данные и внести их в листок регистрации.

По полученным данным построить диаграмму разброса и провести анализ диаграммы. Иногда желательно получить количественную оценку тесноты или силы связи между случайными величинами.

Диаграмма разброса тАУ это точечная диаграмма в виде графика, получаемого путем нанесения в определенном масштабе экспериментальных, полученных в результате наблюдений точек. Координаты точек на графике соответствуют значениям рассматриваемой величины и влияющего на него фактора. Расположение точек показывает наличие и характер связи между двумя переменными (например, скорость и расход бензина, или выработанные часы и выход продукции).

По полученным экспериментальным точкам могут быть определены и числовые характеристики связи между рассматриваемыми случайными величинами: коэффициент корреляции и коэффициенты регрессии.

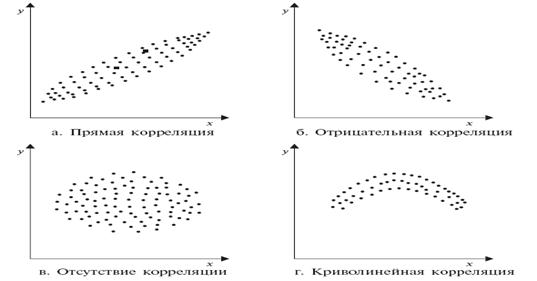

Диаграммы разброса (рассеяния)

Правила построения диаграммы разброса

Определить, между какими парами данных необходимо установить наличие и характер связи. Желательно не менее 25тАУ30 пар данных.

Для сбора данных подготовить бланк таблицы (листок регистрации), предусмотрев в нем графы для порядкового номер наблюдения i; независимой переменной характеристики, называемой аргументом х; зависимой переменной, называемой функцией (откликом) у.

По результатам наблюдения заполнить листок регистрации данных.

По полученным данным построить график в координатах х-у и нанести на него данные. Длина осей, равная разности между максимальными и минимальными значениями для х и у, по вертикали и по горизонтали должна быть примерно одинаковой, тогда диаграмму будет легче читать.

Нанести на диаграмму все необходимые обозначения. Данные, отраженные на диаграмме, должны быть понятны любому человеку, а не только тому, кто делал диаграмму. В этом случае при осуществлении контроля причинных факторов х (откликов) характеристика у (функция) будет оставаться стабильной.

Дополнительная информация:

Следует отметить, что если две переменные кажутся связанными, это не означает, что они таковыми являются.

Если данные не кажутся связанными, это не означает, что они не связаны: просто приведено недостаточно данных или данные следует разбить по классам и построить по каждому классу свою диаграмму, а возможно допущена большая ошибка при измерении и т.д.

Достоинства метода

Наглядность и простота оценки связей между двумя переменными.

Недостатки метода

К оценке диаграммы следует привлекать тех, кто владеет информацией о продукции, чтобы исключить неправильное использование этого инструмента.

Ожидаемый результат

Принятие решения о проведении необходимых мероприятий на основании анализа диаграммы разброса.

7. Контрольные карты

Применяются везде, где требуется отслеживать состояние процесса во времени и воздействовать на процесс до того, как он выйдет из-под контроля. Контрольные карты тАУ один из основных инструментов статистического контроля качества. Японский союз ученых и инженеров в 1979 г. включил контрольные карты в состав семи методов контроля качества.

Осуществлять оценку управляемости действующего процесса. В случае управляемости процесса тАУ оценку его воспроизводимости. В случае статистически неуправляемого процесса осуществлять проведение корректирующего воздействия и проверку эффективности принятых мер. В период же запуска процесса осуществлять оценку возможностей процесса, т.е. способности удовлетворять техническим требованиям.

Контрольные карты (КК) тАУ инструмент, позволяющий отслеживать ход процесса и воздействовать на него (с помощью соответствующей обратной связи), предупреждая его отклонения от предъявляемых к процессу требований.

План действий:

Выбор показателя, плана выборки, типа карты.

Сбор данных.

Вычисление выборочных статистик, центральной линии, контрольных пределов.

Построение контрольной карты.

Оценка управляемости процесса.

Совершенствование системы.

Пересчет КК (при необходимости).

Как правило, при анализе процессов метод КК используется совместно с гистограммами и методом расслаивания данных (стратификации).

При построении КК на оси ординат откладываются значения контролируемого параметра, а на оси абсцисс тАУ время t взятия выборки (или ее номер).

КК состоит обычно из трех линий. Цент

Вместе с этим смотрят:

Cамоорганизация как процесс саморазвития

РЖнновацiйнi процеси на пiдприiмствi

РЖнтуiцiя в бiзнесi

РЖнформацiйний менеджмент як ефективна технологiя органiзацii управлiнськоi дiяльностi

Автоматизация работы отдела планирования компании ООО "Кока-Кола ЭйчБиСи Евразия"
