Вычисление емкости

М.И. Векслер, Г.Г. Зегря

Для расчета емкости можно ввести разность потенциалов между обкладками, решить уравнение Пуассона, найти D на обкладках, а затем плотность поверхностного заряда обкладок σ = В± Dn (Dn - это Dx или Dr у обкладки). При этом принимается, что поле вне конденсатора отсутствует (иначе неверна связь σ и Dx(r)).

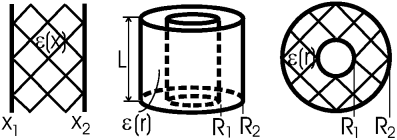

Рассмотрим для примера симметричный (ε = ε(r)) цилиндрический конденсатор. В нем

(39)

(40)

|σ (R1(2))| = |Dr(R1(2))| = ε0ε(R1(2))|Er(R1(2))|

(41)

Заряд обкладки равен

|Q| = |σ1(2)|В· 2π R1(2)L = |Dr(R1(2))|В· 2π R1(2)L

(42)

где L - длина конденсатора вдоль оси z. Как видно, R1 или R2 cокращается, после чего можно найти емкость как

(43)

Аналогичное рассмотрение для декартового и сферического случаев приводит к выражениям:

(44)
